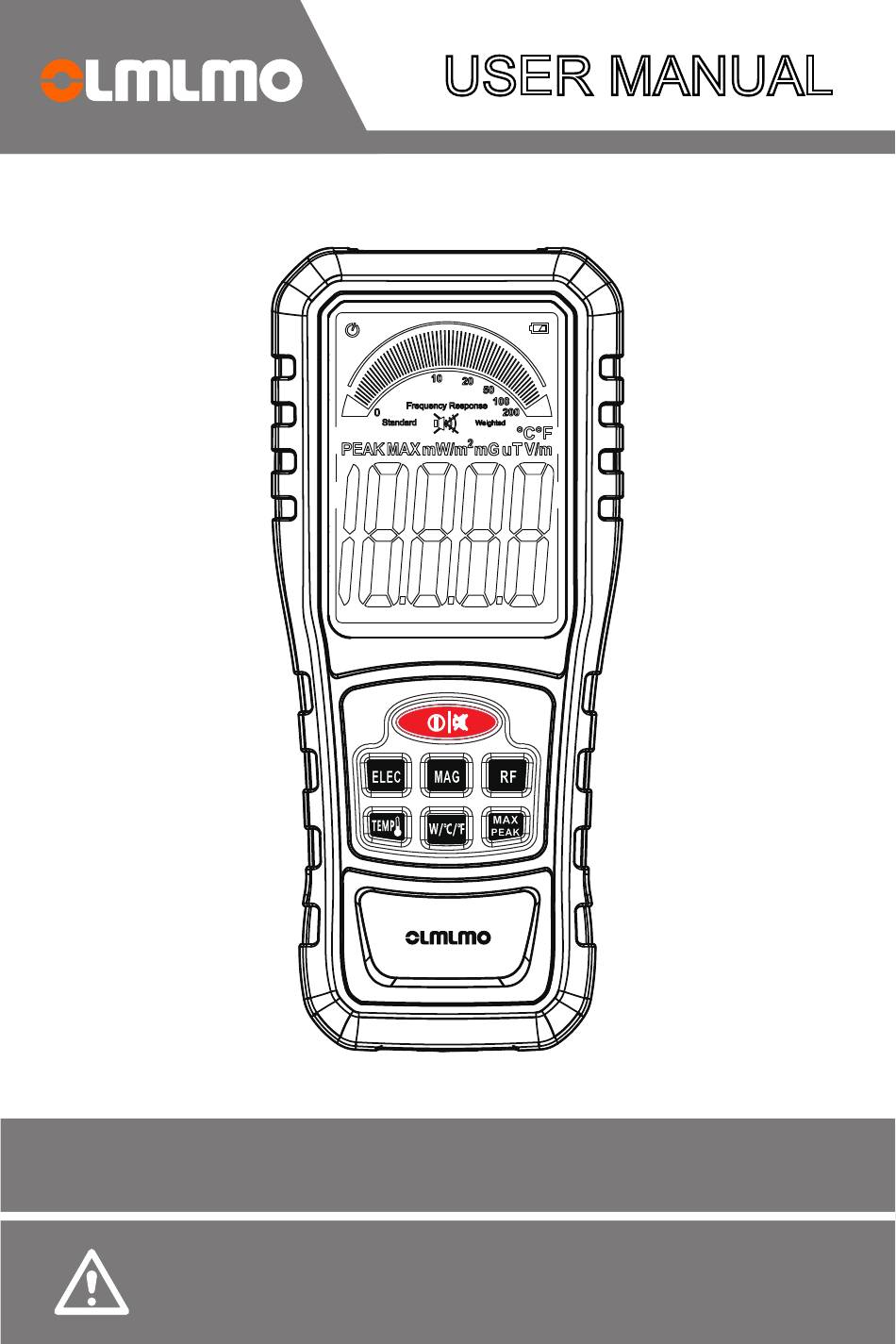

- Page 1 USER MANUAL 4-in-1 EMF METER Please Read The User Manual Before Use...
-
Page 2: Safety Guidelines
Before Using, Please Read The "Safety Guidelines" All electromagnetic strength testers have a stated frequency range limit. It should be confirmed that the component being tested is within the frequency range indicated by the tester. Safety Guidelines 1. Check the instrument and accessories before use to prevent any damage or abnormalities. - Page 3 Introduction The Olmlmo EMF meter measures magnetic, electrical, and radiofrequency radiation. It has the functions required for fast and accurate testing of electromagnetic fields (EMF) temperature (excluding testing nuclear radiation). In addition to the standard AC measurement mode, a special frequency weighted mode will...
- Page 4 Applications • Mobile phone and cell tower RF radiation • Smart meter RF radiation • Wi-Fi router and Bluetooth RF radiation • Overhead AC power line and transformer EMF emissions • Laptop, refrigerator, circuit breaker box, etc. appliance EMF emission •...

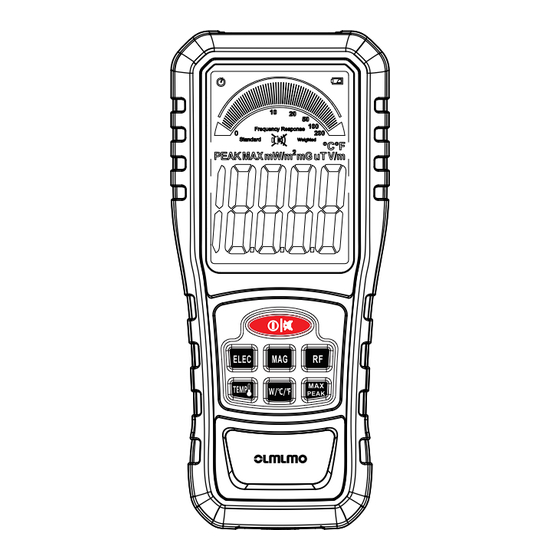

- Page 5 Use a 4-in-1 EMF Meter 1. Hold the meter as shown. Note: Do not cover the sensor on the top of the meter with your hand or other objects. Readings may be higher when the meter is held than when it is lowered due to the electromagnetic field buildup by the body.
- Page 6 8. TEMP (temperature measurement) function, when using this function, it needs to be placed at the current ambient temperature for more than 30 minutes to measure. Battery indication Degree of display Buzzer ℃/℉ Temperature Unit PEAK,MAX,mW/m2,mG V/M electric field Standard Frequency Weighted Frequency Value Reading the LCD...
- Page 7 Button functions and settings 1. Power on/off/Alarm Switch on and off: long press to turn on, in the next long press to turn off. Note: The alarm is on by default, if you think the alarm sound is too noisy, press this button to turn off the power on/off/alarm. Press this button to hear the alarm when you need a reminder.
- Page 8 3. TEMP (Temperature Measurement) Function Short press the button, the indicator will display the ℃ symbol. It is used to measure the current ambient temperature. Short press W/℃/℉ to switch to the ℉ display interface. When using this function, it needs to be placed at the current ambient temp- erature for more than 30 minutes to measure.
- Page 9 6. RF (Radio Frequency Measurement) Functions Press RF to select RF mode, and the meter will display mW/m². It is mainly used to measure high-frequency radiation near cell phones and wireless transmission routers, cell towers, microwave ovens, smart meters, wireless landlines or walkie-talkies, and wireless TV stations.
-
Page 10: The Standard And Weighted Modes
The Standard and Weighted Modes Use Weighted modes for magnetic fields (W-MAG) and electric fields (W-ELEC), short press W/℃/℉ to switch weighted modes The Standard modes for AC magnetic fields (MAG) and AC electric fields (ELEC) will measure fields using a flat frequency response. - Page 11 EMF EXPOSURE LIMITS Many different EMF exposure limit standards have been published. Below is a table of some of the published national and international standards. There are many variables that determine the basis of these standards, including: EMF frequency, length of exposure, and affected body part(s).
-
Page 12: Typical Home And Office Emf Levels
Typical Home and Office EMF Levels The maximum exposure limits shown above are much higher than levels you would typically encounter. Some authorities recommend much lower levels for long-term exposure, but as yet there is no consensus on safe levels. Generally, when measuring homes or offices,only the actual areas where people spend time (or where EMF-sensitive equipment is to be located) are important. -
Page 13: Technical Support And Service
TECHNICAL SUPPORT AND SERVICE If you require support, please send an email to support@olmlmo.com. Be prepared to describe the problem accurately. Before you return a product to the factory for service, we recommend you refer to this manual. Make sure you have correctly followed the operating procedures. - Page 14 -13-...
- Page 15 USER MANUAL 4-in-1 EMF-MESSGERÄT Bitte lesen Sie vor der Verwendung das Benutzerhandbuch...
- Page 16 Bitte lesen Sie vor der Verwendung die “Sicherheitsrichtlinien” Alle elektromagnetischen Festigkeitsprüfer haben eine angegebene Frequenzbereichsgrenze. Es sollte bestätigt werden, dass die zu testende Komponente innerhalb des vom Tester angegebenen Frequenzbereichs liegt. Sicherheitsrichtlinien 1. Überprüfen Sie das Instrument und das Zubehör vor dem Gebrauch, um Schäden oder Anomalien zu vermeiden.
- Page 17 1. Handbuch—— 1 2. Strahlungsmessgerät ——1 3. Aufladekabel ——1 Einführung Das Olmlmo EMF-Messgerät misst magnetische, elektrische und Hochfrequenzstrahlung. Es verfügt über die Funktionen, die für eine schnelle und genaue Prüfung elektromagnetischer Felder (EMF) erforderlich sind (mit Ausnahme der Temperatur- und Kernstrahlungsprüfung). Zusätzlich zum Standard-AC-...
- Page 18 Merkmale - Erkennt alle drei Arten von EMF-Kontamination: Wechselstrom magnetisch, Wechselstrom elektrisch und HF/Mikrowelle - Spezieller Frequenzbewertungsmodus zur Messung des elektrischen Stroms durch EMF im menschlichen Körper - Der AC-Magnetmodus deckt 40 Hz bis 200 kHz mit einem Bereich von 0,1 bis 99,9 mg Milligauss (mG) ab. - Der elektrische Wechselstrommodus deckt 40 Hz bis 100 kHz ab, der Bereich beträgt 1 bis 999 V/M, Volt pro Meter (V/m).
- Page 19 LED Screen Shell Button Verwenden Sie ein 4-in-1-EMF-Messgerät 1. Halten Sie das Messgerät wie abgebildet Hinweis: Decken Sie den Sensor oben am Messgerät nicht mit der Hand oder anderen Gegenständen ab. Aufgrund des Aufbaus eines elektromagnetischen Feldes durch den Körper können die Messwerte höher sein, wenn das Messgerät gehalten wird, als wenn es abgesenkt wird.
- Page 20 4. Unten im Display werden der Messwert und die Einheit angezeigt. Der Spitzenmesswertbereich wird über dem Spitzensymbol angezeigt. 5. Um den Ton auszuschalten, drücken Sie die Audio-Taste, um ihn auszuschalten. Drücken Sie die Audiotaste erneut, um den Ton einzuschalten. 6. Das Anpassen der Helligkeit wird derzeit nicht unterstützt. Es wird empfohlen, bei schlechten Lichtverhältnissen klarer zu lesen.
- Page 21 Ablesen des LCD Bei Vor-Ort-Messungen werden digitale Maße und Einheiten unten auf dem LCD-Display angezeigt. Genaues Lesen Feldmessungen werden gemittelt, um möglichst stabile und genaue Messwerte zu erhalten. Das Display zeigt ein kreisförmiges Balkendiagramm des maximalen Bereichs, der der Feldprozentmessung entspricht, auf einer logarithmischen Skala.
- Page 22 1. Ein-/Ausschalten/Alarm Ein- und Ausschalten: Langes Drücken zum Einschalten, beim nächsten langen Drücken zum Ausschalten. Hinweis: Der Alarm ist standardmäßig aktiviert, wenn Sie der Meinung sind, dass der Alarmton ebenfalls aktiviert ist Wenn es laut ist, drücken Sie diese Taste, um das Gerät ein- /auszuschalten/den Alarm auszuschalten.
- Page 23 4. MAG (Magnetfeldstärke) Standardfrequenzmodus Drücken Sie MAG, um den Magnetfeldstärkemodus auszuwählen. Das Messgerät zeigt den Standardfrequenzgang und das mG-Symbol an. Die Funktion zur Messung der Magnetfeldstärke dient zur Messung der von Elektromotoren, Geräten, Leitungen und Stromleitungen ausgehenden Magnetfeldstrahlung. Die Messfrequenz beträgt 40–200 Hz und sollte in einer Umgebung mit niedrigem Magnetfeld weniger als 4,0 mg betragen.
- Page 24 7. MAX (Maximalwertfunktion) Gilt für die Messfunktionen ELEC, MAG, W_ELEC und W_MAG. Drücken Sie die Taste MAX, um die MAX-Funktion zu aktivieren. Das Messgerät zeigt das MAX-Symbol an. Das Messgerät zeigt den Maximalwert der elektrischen oder magnetischen Feldmessung an. PEAK (Peak-Funktion) wird nur für die RF-Funktion verwendet Drücken Sie PEAK, um die PEAK-Funktion zu aktivieren.
- Page 25 Der Standard- und der gewichtete Modus Verwenden Sie die gewichteten Modi für Magnetfelder (W-MAG) und elektrische Felder (W-ELEC). Drücken Sie kurz W/℃/℉, um die gewichteten Modi zu wechseln Die Standardmodi für magnetische Wechselfelder (MAG) und elektrische Wechselfelder (ELEC) messen Felder mit einem flachen Frequenzgang.
- Page 26 EMF-BELASTUNGSGRENZEN Es wurden viele verschiedene Grenzwertnormen für die EMF- Exposition veröffentlicht. Nachfolgend finden Sie eine Tabelle einiger veröffentlichter nationaler und internationaler Standards. Es gibt viele Variablen, die die Grundlage dieser Standards bestimmen, darunter: EMF-Frequenz, Dauer der Exposition und betroffene Körperteile. Zu beachten ist, dass die IEEE-Grenzwerte und die meisten westeuropäischen Grenzwerte auf der thermischen Wirkung von EMF auf den menschlichen Körper basieren, während sich die russischen und osteuropäischen...
- Page 27 Typische EMF-Werte zu Hause und im Büro Die oben aufgeführten maximalen Expositionsgrenzwerte sind viel höher als die Werte, denen Sie normalerweise ausgesetzt sind. Einige Behörden empfehlen viel niedrigere Werte für eine langfristige Exposition, es besteht jedoch noch kein Konsens über sichere Werte. Im Allgemeinen sind bei der Messung von Wohnungen oder Büros nur die tatsächlichen Bereiche wichtig, in denen sich Menschen aufhalten (oder wo EMF-empfindliche Geräte aufgestellt werden sollen).
- Page 28 TECHNISCHER SUPPORT UND SERVICE Wenn Sie Unterstützung benötigen, senden Sie bitte eine E-Mail an support@olmlmo.com. Seien Sie darauf vorbereitet, das Problem genau zu beschreiben. Bevor Sie ein Produkt zur Wartung an das Werk zurücksenden, empfehlen wir Ihnen, dieses Handbuch durchzulesen. Stellen Sie sicher, dass Sie die Betriebsanweisungen korrekt befolgt haben.
- Page 29 Maßnahmen (z. B. das Bewegen von Möbeln) ergriffen werden können, um die relative Exposition innerhalb einer Wohnung oder eines Büros zu reduzieren. Wenn drastischere Maßnahmen in Betracht gezogen werden, wenden Sie sich an einen Experten und führen Sie unabhängige Tests mit einem anderen Messgerättyp durch.
