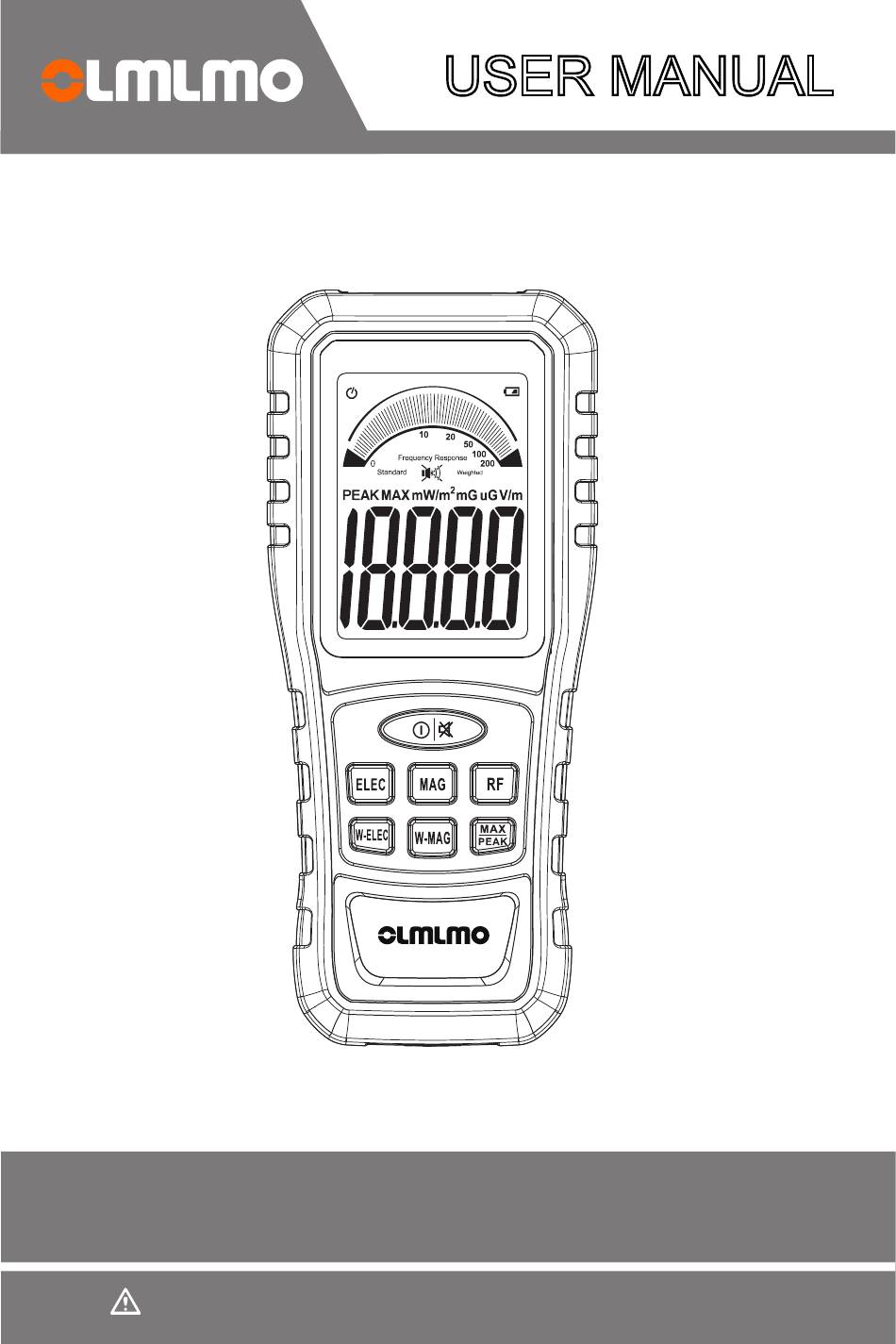

- Page 1 USER MANUAL RADIATION METER Please Read The User Manual Before Use...
-
Page 2: Safety Guidelines
Before Using, Please Read The "Safety Guidelines" All electromagnetic strength testers have a stated frequency range limit. It should be confirmed that the component being tested is within the frequency range indicated by the tester. Safety Guidelines 1. Check the instrument and accessories before use to prevent any damage or abnormalities. - Page 3 2. Radiation Meter ——1 3. Charging Cable ——1 Introduction The Olmlmo EMF meter measures magnetic, electrical and radio frequency radiation. It has the functions required for fast and accurate testing of electromagnetic fields (EMF) (excluding testing temperature and nuclear radiation). In addition to the standard AC...
- Page 4 Features - Detects all three types of EMF contamination: AC Magnetic, AC Electric and RF/Microwave - Special frequency weighting mode for measuring electric current from EMF in the human body - AC magnetic mode covers 40Hz-200kHz with range of 0.1-99.9mG milligauss (mG) - AC Electric mode covers 40Hz -100kHz, range is 1-999V/M volts per meter (V/m) - RF mode covers 20MHz -6GHz with a range of 19.999mW/m²...
- Page 5 LED Screen Shell Button Use a 3-in-1 EMF Meter 1. Hold the meter as shown. Note: Do not cover the sensor on the top of the meter with your hand or other objects. Readings may be higher when the meter is held than when it is lowered due to the electromagnetic field buildup by the body.
- Page 6 5. To turn off the audio, press the audio button to turn it off. Press the audio button again to turn on the audio. 6. Adjusting the brightness is not supported for now. It is recommended to read more clearly in low light environment 7.
- Page 7 Capture Peak During the test, press the button "MAX" to start the MAX function. The MAX symbol will be displayed on the upper left of the meter value, and a peak value can be captured every 10 milliseconds (ms). Stable readings: Turn on the flow meter, and the readings will be stable after the meter is placed and fixed Button functions and settings 1.
- Page 8 2. ELEC (Electric Field Intensity) Standard Frequency Mode Press ELEC to select the electric field intensity mode, the meter will display Standard Frequency Response and V/M symbol. The default power-on measurement is the electric field strength mode. The electric field strength measurement function is mainly used to measure the electromagnetic radiation emitted by electric wires,electric lights, wall sockets, electrical switches and ungrounded appliances at a frequency (40Hz- 100kHz).
- Page 9 5. W-MGA (Magnetic Field Strength) Weighted Frequency Mode Press W-MGA to select the magnetic field weighted frequency mode, the meter will display Weighted Frequency Response and the mG symbol. The magnetic field strength measurement function is mainly used to measure the magnetic field radiation emitted by electric motors, appliances, wires and power lines, the measurement frequency should be greater than 60 Hz.
-
Page 10: The Standard And Weighted Modes
The Standard and Weighted Modes The Standard modes for AC magnetic fields (MAG) and AC electric fields (ELEC) will measure fields using a flat frequency response. That is, all frequencies from 40 Hz to 100 kHz (100,000 Hz) are measured with equal sensitivity. The Weighted modes for magnetic fields (W-MAG) and electric fields (W-ELEC) measure 60 Hz fields with the same sensitivity as the Standard mode. -
Page 11: Emf Exposure Limits
EMF EXPOSURE LIMITS Many different EMF exposure limit standards have been published. Below is a table of some of the published national and international standards. There are many variables that determine the basis of these standards, including: EMF frequency, length of exposure, and affected body part(s). -
Page 12: Typical Home And Office Emf Levels
Typical Home and Office EMF Levels The maximum exposure limits shown above are much higher than levels you would typically encounter. Some authorities recommend much lower levels for long-term exposure, but as yet there is no consensus on safe levels. Generally, when measuring homes or offices,only the actual areas where people spend time (or where EMF-sensitive equipment is to be located) are important. -
Page 13: Technical Support And Service
TECHNICAL SUPPORT AND SERVICE If you require support, please send an email to support@olmlmo.com. Be prepared to describe the problem accurately. Before you return a product to the factory for service, we recommend you refer to this manual. Make sure you have correctly followed the operating procedures. - Page 14 -13-...
- Page 15 Bitte lesen Sie vor der Verwendung die “Sicherheitsrichtlinien” Alle elektromagnetischen Festigkeitsprüfer haben eine angegebene Frequenzbereichsgrenze. Es sollte bestätigt werden, dass die zu testende Komponente innerhalb des vom Tester angegebenen Frequenzbereichs liegt. Sicherheitsrichtlinien 1. Überprüfen Sie das Instrument und das Zubehör vor dem Gebrauch, um Schäden oder Anomalien zu vermeiden.
- Page 16 1.Handbuch—— 1 2.Strahlungsmessgerät ——1 3.Aufladekabel ——1 Einführung Das Olmlmo EMF-Messgerät misst magnetische, elektrische und Hochfrequenzstrahlung. Es verfügt über die Funktionen, die für eine schnelle und genaue Prüfung elektromagnetischer Felder (EMF) erforderlich sind (mit Ausnahme der Temperatur- und Kernstrahlungsprüfung). Zusätzlich zum Standard-AC-...
- Page 17 Merkmale - Erkennt alle drei Arten von EMF-Kontamination: Wechselstrom magnetisch, Wechselstrom elektrisch und HF/Mikrowelle - Spezieller Frequenzbewertungsmodus zur Messung des elektrischen Stroms durch EMF im menschlichen Körper - Der AC-Magnetmodus deckt 40 Hz bis 200 kHz mit einem Bereich von 0,1 bis 99,9 mg Milligauss (mG) ab. - Der elektrische Wechselstrommodus deckt 40 Hz bis 100 kHz ab, der Bereich beträgt 1 bis 999 V/M, Volt pro Meter (V/m).
- Page 18 LED Screen Shell Button Verwenden Sie ein 3-in-1-EMF-Messgerät 1. Halten Sie das Messgerät wie abgebildet Hinweis: Decken Sie den Sensor oben am Messgerät nicht mit der Hand oder anderen Gegenständen ab. Aufgrund des Aufbaus eines elektromagnetischen Feldes durch den Körper können die Messwerte höher sein, wenn das Messgerät gehalten wird, als wenn es abgesenkt wird.
- Page 19 4.Unten im Display werden der Messwert und die Einheit angezeigt. Der Spitzenmesswertbereich wird über dem Spitzensymbol angezeigt. 5.Um den Ton auszuschalten, drücken Sie die Audio-Taste, um ihn auszuschalten. Drücken Sie die Audiotaste erneut, um den Ton einzuschalten. 6.Das Anpassen der Helligkeit wird derzeit nicht unterstützt. Es wird empfohlen, bei schlechten Lichtverhältnissen klarer zu lesen 7.
- Page 20 Genaues Lesen Feldmessungen werden gemittelt, um möglichst stabile und genaue Messwerte zu erhalten. Das Display zeigt ein kreisfö- rmiges Balkendiagramm des maximalen Bereichs, der der Feldprozentmessung entspricht, auf einer logarithmischen Skala. Die Prozentskalen vor Ort zeigen 0, 10, 20, 50, 100 und 200 Prozent des Skalenendwerts an.
- Page 21 1.Ein-/Ausschalten/Alarm Ein- und Ausschalten: Langes Drücken zum Einschalten, beim nächsten langen Drücken zum Ausschalten. Hinweis: Der Alarm ist standardmäßig aktiviert, wenn Sie der Meinung sind, dass der Alarmton ebenfalls aktiviert ist Wenn es laut ist, drücken Sie diese Taste, um das Gerät ein- /auszuschalten/den Alarm auszuschalten.
- Page 22 Höhere Frequenzen verursachen mehr Strahlungsschäden im Körper. Beispielsweise empfängt der Körper bei 60 Hz 60 elektrische Feldimpulse pro Sekunde, während er bei 120 Hz doppelt so viele elektrische Feldimpulse empfängt, also 120 pro Sekunde. Obwohl das elektrische Feld gleich bleibt, ist die Schädigung des Körpers doppelt so groß...
- Page 23 6.RF-Funktionen (Radiofrequenzmessung) Drücken Sie RF, um den RF-Modus auszuwählen, und das Messgerät zeigt mW/m² an. Es wird hauptsächlich zur Messung hochfrequenter Strahlung in der Nähe von Mobiltelefonen und WLAN-Router, Mobilfunkmasten, Mikrowellenherden, Smart Metern, WLAN-Festnetzanschlüssen oder Walkie-Talkies sowie WLAN-TV-Sendern eingesetzt. Messband 20 MHz ~ 6 GHz. Es kann Videosignale des aktuellen Standards 4G und 5G messen (HF-Bandbreite von 600 MHz bis 6 GHz).
- Page 24 Der Standard- und der gewichtete Modus Die Standardmodi für magnetische Wechselfelder (MAG) und elektrische Wechselfelder (ELEC) messen Felder mit einem flachen Frequenzgang. Das heißt, alle Frequenzen von 40 Hz bis 100 kHz (100.000 Hz) werden mit gleicher Empfindlichkeit gemessen. Die gewichteten Modi für Magnetfelder (W-MAG) und elektrische Felder (W-ELEC) messen 60-Hz-Felder mit der gleichen Empfindlichkeit wie der Standardmodus.
- Page 25 EMF-BELASTUNGSGRENZEN Es wurden viele verschiedene Grenzwertnormen für die EMF- Exposition veröffentlicht. Nachfolgend finden Sie eine Tabelle einiger veröffentlichter nationaler und internationaler Standards. Es gibt viele Variablen, die die Grundlage dieser Standards bestimmen, darunter: EMF-Frequenz, Dauer der Exposition und betroffene Körperteile. Zu beachten ist, dass die IEEE-Grenzwerte und die meisten westeuropäischen Grenzwerte auf der thermischen Wirkung von EMF auf den menschlichen Körper basieren, während sich die russischen und osteuropäischen...
- Page 26 Typische EMF-Werte zu Hause und im Büro Die oben aufgeführten maximalen Expositionsgrenzwerte sind viel höher als die Werte, denen Sie normalerweise ausgesetzt sind. Einige Behörden empfehlen viel niedrigere Werte für eine langfristige Exposition, es besteht jedoch noch kein Konsens über sichere Werte. Im Allgemeinen sind bei der Messung von Wohnungen oder Büros nur die tatsächlichen Bereiche wichtig, in denen sich Menschen aufhalten (oder wo EMF-empfindliche Geräte aufgestellt werden sollen).
- Page 27 TECHNISCHER SUPPORT UND SERVICE Wenn Sie Unterstützung benötigen, senden Sie bitte eine E-Mail an support@olmlmo.com. Seien Sie darauf vorbereitet, das Problem genau zu beschreiben. Bevor Sie ein Produkt zur Wartung an das Werk zurücksenden, empfehlen wir Ihnen, dieses Handbuch durchzulesen. Stellen Sie sicher, dass Sie die Betriebsanweisungen korrekt befolgt haben.
- Page 28 Maßnahmen (z. B. das Bewegen von Möbeln) ergriffen werden können, um die relative Exposition innerhalb einer Wohnung oder eines Büros zu reduzieren. Wenn drastischere Maßnahmen in Betracht gezogen werden, wenden Sie sich an einen Experten und führen Sie unabhängige Tests mit einem anderen Messgerättyp durch.
