Eaton TRIPP LITE U444-2H-MST4K6 Owner's Manual

Usb-c dual-display mst adapter, dual hdmi 4k @ 60 hz, hdr, hdcp 2.2, dp 1.4
Hide thumbs Also See for TRIPP LITE U444-2H-MST4K6:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
Owner's Manual
USB-C Dual-Display
MST Adapter
Dual HDMI 4K @ 60 Hz, HDR,
HDCP 2.2, DP 1.4
Español 9
Français 16
Deutsch 23
Italiano 30
Model:
U444-2H-MST4K6
USB Type-C
USB-C
trademarks of USB
Implementers Forum.
Purchased product
may differ from image.
and
®
are registered
®
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TRIPP LITE U444-2H-MST4K6 and is the answer not in the manual?

Questions and answers

Related Manuals for Eaton TRIPP LITE U444-2H-MST4K6

Summary of Contents for Eaton TRIPP LITE U444-2H-MST4K6

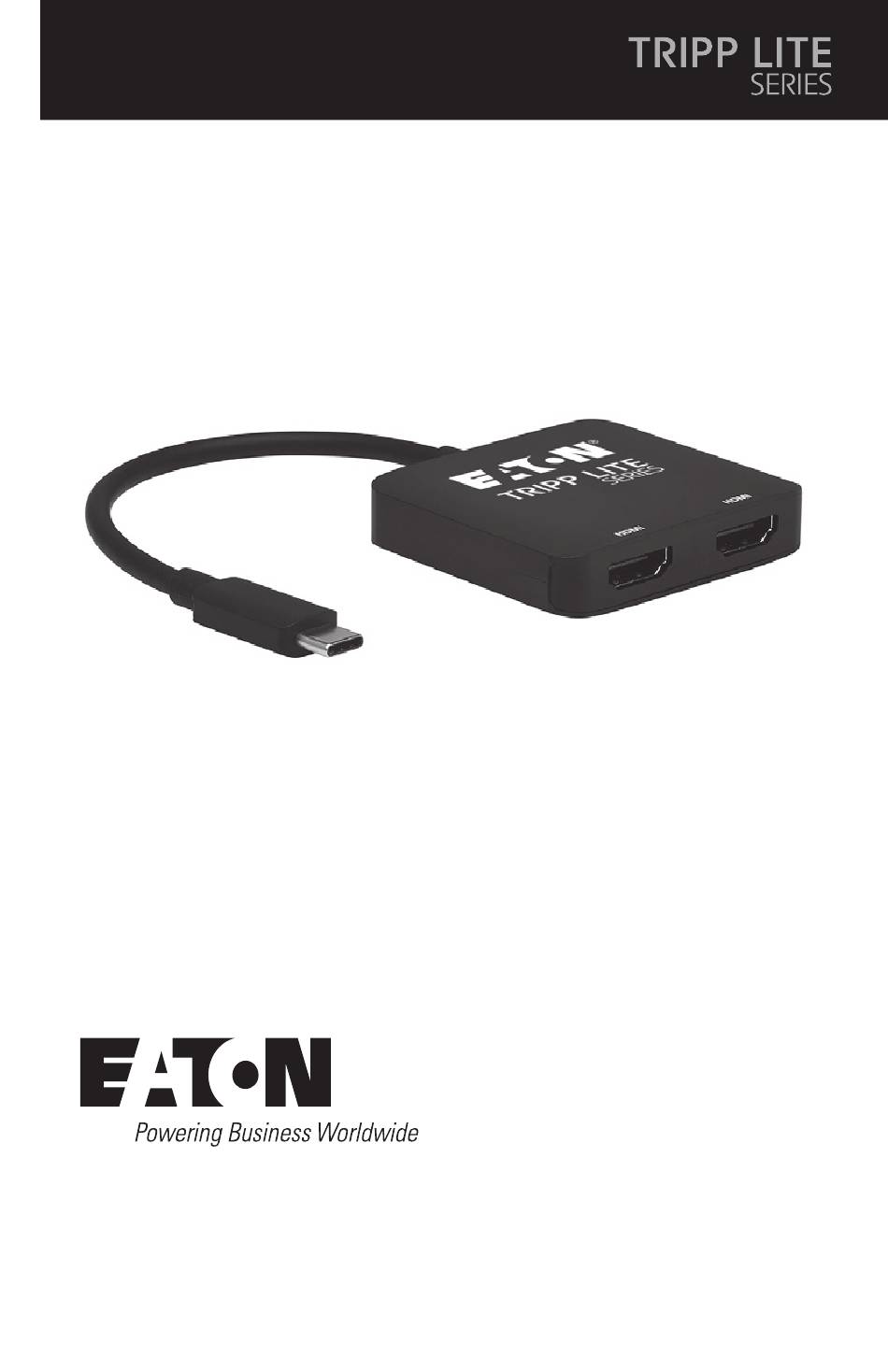

  • Page 1 Owner’s Manual USB-C Dual-Display Model: MST Adapter U444-2H-MST4K6 Dual HDMI 4K @ 60 Hz, HDR, USB Type-C ® HDCP 2.2, DP 1.4 USB-C are registered ® trademarks of USB Implementers Forum. Purchased product may differ from image. Español 9 Français 16 Deutsch 23 Italiano 30...

  • Page 2: Package Contents

    Package Contents • U444-2H-MST4K6 USB-C to Dual HDMI Adapter • Owner’s Manual Product Features • Supports one USB Type-C input and two HDMI outputs • Supports DP 1.4 Alt Mode with maximum 8.1 Gbps per lane, total of 32.4 Gbps per 4 lanes • Supports dual 4K @ 60 Hz output with different output on each display in MST mode when used with a Windows-based operating system...

  • Page 3: Connection Diagram

    Connection Diagram USB Type-C Host PC HDMI Display 1 One Display: Max 4K @ 60 Hz HDMI Display 2 Dual Displays: Max 4K @ 60 Hz Type-C Host PC HDMI HDMI Display 1 Display 2...

  • Page 4: Specifications

    Specifications Input/Output Connector Input USB Type-C Male (x1) Output HDMI Female (x2) HDMI Resolution 4K @ 60 Hz HDCP Version 2.2 & 1.4 Environmental Operating 32° to 113°F (0° to 45°C) Temperature Operating Humidity 10% to 85% RH, Non-Condensing Storage Temperature 14°...
  • Page 5 Specifications Dimensions 0.5 x 2 x 2.2 in. (H x W x D) (1.2 x 5 x 5.5 cm) Weight 0.1 lb. (43 g) Warranty Limited Warranty 3-Year Limited Warranty Regulatory Approvals Certifications RoHS, REACH, CE, FCC...

  • Page 6: Warranty

    Our obligation under this warranty is limited to repairing or replacing (at its sole option) any such defective products. Visit Tripplite.Eaton.com/support/product-returns before sending any equipment back for repair. This warranty does not apply to equipment which has been damaged by accident, negligence or misapplication or has been altered or modified in any way.
  • Page 7 • Increase the separation between the equipment and receiver. • Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. • Consult the dealer or an experienced radio/TV technician for help. Any changes or modifications to this equipment not expressly approved by Eaton could void the user’s authority to operate this equipment.
  • Page 8 Under the Waste Electrical and Electronic Equipment (WEEE) Directive and implementing regulations, when customers buy new electrical and electronic equipment from Eaton, they are entitled to: • Send old equipment for recycling on a one-for-one, like-for-like basis (this varies depending on the country) •...

  • Page 9: Manual Del Propietario

    Manual del Propietario Adaptador MST USB-C de Modelo: Pantalla Doble U444-2H-MST4K6 HDMI 4K Doble 60 Hz, HDR, HDCP 2.2, DP 1.4 USB Type-C ® y USB-C ® son marcas comerciales registradas del USB Implementers Forum. El producto comprado puede diferir de la imagen. English 1 Français 16 Deutsch 23...

  • Page 10: Contenido Del Empaque

    Contenido del Empaque • U444-2H-MST4K6 - Adaptador USB-C a HDMI Doble • Manual del Propietario Características del Producto • Soporta una entrada USB Type-C y dos salidas HDMI • Soporta DP 1.4 Modo Alterno con un máximo de 8.1 Gbps por línea; total de 32.4 Gbps por 4 vías •...

  • Page 11: Diagrama De Conexión

    Diagrama de Conexión PC Anfitrión USB Type-C Pantalla HDMI 1 Una Pantalla: Máx. 4K @ 60 Hz Pantalla HDMI 2 Pantallas Dobles: Máx. 4K @ 60 Hz PC Anfitrión Tipo C HDMI HDMI Pantalla 1 Pantalla 2...

  • Page 12: Especificaciones

    Especificaciones Conector de Entrada/Salida Entrada USB Type-C Macho (x1) Salida HDMI Hembra (x2) HDMI Resolución 4K @ 60 Hz Sí Versión de HDCP 2.2 & 1.4 Ambiental Temperatura de 0 °C a 45 °C [32 °F a 113 °F] Operación Humedad de 10 % a 85 % de HR, Sin Operación Condensación...
  • Page 13 Especificaciones Consumo ≤ 0.5W de Potencia en Espera Medidas Físicas Dimensiones 1.2 x 5 x 5.5 cm (Al x An x Pr) [0.5" x 2" x 2.2"] Peso 43 g [0.1 lb] Garantía Garantía Limitada Garantía Limitada de 3 años Aprobaciones Regulatorias Certificaciones RoHS, REACH, CE, FCC...
  • Page 14 Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera. SALVO POR LO QUE SE INDICÓ AQUÍ, NO OTORGAMOS GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS...
  • Page 15 No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afecte significativamente su seguridad o efectividad. Eaton tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Eaton 1000 Eaton Boulevard...

  • Page 16: Manuel D'utilisation

    Manuel d'utilisation Adaptateur MST Modèle : USB-C à double affichage U444-2H-MST4K6 Double HDMI 4K @ 60 Hz, HDR, USB Type-C et USB-C ® ® HDCP 2.2, DP 1.4 sont des marques déposées de l’USB Implementers Forum. Le produit acheté peut différer de l'image. English 1 Español 9 Deutsch 23...

  • Page 17: Contenu Du Carton D'emballage

    Contenu du carton d'emballage • U444-2H-MST4K6 Adaptateur USB-C vers double HDMI • Manuel d'utilisation Caractéristiques du produit • Prend en charge une entrée USB Type-C et deux sorties HDMI • Prend en charge le mode DP 1.4 Alt avec un maximum de 8,1 Gbit/s par voie, un total de 32,4 Gbit/s par 4 voies •...

  • Page 18: Schéma De Connexion

    Schéma de connexion PC hôte USB Type C Affichage HDMI 1 Affichage simple : 4K @60 Hz max. Affichage HDMI 2 Affichages double : 4K @ 60 Hz max. Type-C Host PC Affichage Affichage HDMI 1 HDMI 2...

  • Page 19: Caractéristiques

    Caractéristiques Connecteur d'entrée/sortie ENTRÉE USB Type-C mâle (x1) SORTIE HDMI femelle (x2) HDMI Résolution 4K @ 60 Hz Version HDCP 2.2 et 1.4 Environnement Température de 0 à 45 °C (32 à 113 °F ) fonctionnement Taux d' humidité en 10 % à 85 % RH, fonctionnement sans condensation...
  • Page 20 Caractéristiques Mesures physiques Dimensions 1,2 x 5 x 5,5 cm (H x l x P) (0,5 x 2 x 2,2 po.) Poids 43 g 0,1 lb Garantie Garantie limitée Garantie limitée de 3 ans Approbations réglementaires Certifications RoHS, REACH, CE, FCC...

  • Page 21: Garantie

    à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Veuillez consulter le site Tripplite.Eaton.com/support/product-returns avant d'envoyer un produit pour le faire réparer. Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une mauvaise utilisation, ni à ceux qui ont été altérés ou modifiés...
  • Page 22 L'utilisation de cet équipement dans des applications de soutien à la vie où l'on peut raisonnablement s'attendre à ce qu'une défaillance de cet équipement entraînerait une défaillance de l'équipement de soutien à la vie ou affecterait de manière significative sa sécurité ou son efficacité n'est pas recommandée. Eaton mène une politique d'amélioration constante. Les caractéristiques peuvent être modifiées sans préavis. Les photos et illustrations peuvent légèrement différer des produits réels. Eaton 1000 Eaton Boulevard...
  • Page 23 Betriebsanleitung USB-C Dual-Display Modell: MST-Adapter U444-2H-MST4K6 Dual HDMI 4K 60 Hz, HDR, HDCP 2.2, DP 1.4 USB Type-C ® und USB-C ® sind registrierte Marken des USB Implementers Forum. Das gekaufte Produkt kann vom Bild abweichen. English 1 Español 9 Français 16 Italiano 30...
  • Page 24 Lieferumfang • U444-2H-MST4K6 USB-C-zu-Dual-HDMI-Adapter • Bedienungsanleitung Produktmerkmale • Unterstützt einen USB Type-C-Eingang und zwei HDMI-Ausgänge • Unterstützt DP 1.4 Alt-Modus mit maximal 8,1 GBit/s pro Spur, insgesamt 32,4 GBit/s pro 4 Leitungen • Unterstützt einen dual 4K bei 60 Hz Ausgang mit unterschiedlichen Ausgängen auf jedem Display im MST-Modus bei Verwendung mit einem Windows-Betriebssystem Hinweis: Um die oben angegebene Auflösung zu erzielen, sollte der Host den DP 1.4 Alt-Modus unterstützen.
  • Page 25 Anschlussschaltbild USB Type-C Host-PC HDMI-Display 1 Ein Display: Max. 4K bei 60 Hz HDMI-Display 2 Zwei Displays: Max. 4K bei 60 Hz Typ-CHost-PC HDMI HDMI Anzeige 1 Anzeige 2...

  • Page 26: Technische Daten

    Technische Daten Eingangs-/Ausgangsanschlüsse Eingang USB Type-C-Stecker (x1) Ausgang HDMI-Buchse (x2) HDMI Auflösung 4K bei 60 Hz HDCP-Version 2.2 & 1.4 Umgebungsinformationen Betriebstemperatur 0 °C bis 45 °C Luftfeuchtigkeit bei 10 % bis 85 % rF, nicht Betrieb kondensierend Lagertemperatur -10 °C bis 70 °C Feuchtebereich für 5 % bis 90 % rF, die Lagerung nicht kondensierend Stromanforderungen Stromquelle Busleistung Standby- ≤ 0.5W Stromverbrauch...
  • Page 27 Technische Daten Physische Abmessungen Maße 1,2 x 5 x 5,5 cm (H x B x T) (0,5 x 2 x 2,2 Zoll) Gewicht 43 g Garantie Beschränkte 3 Jahre eingeschränkte Garantie Garantie Behördliche Zulassungen Zertifizierungen RoHS, REACH, CE und FCC...
  • Page 28 (3) Jahren ab dem Datum des Erstkaufs. Unsere Verpflichtung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite.Eaton.com/support/product-returns, bevor Sie Geräte zur Reparatur zurücksenden. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden.
  • Page 29 Die Verwendung dieses Geräts für Lebenserhaltungssysteme, in denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen. Eaton hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Eaton 1000 Eaton Boulevard 933DE6...
  • Page 30 Manuale utente Adattatore MST USB-C a Modello: doppio display U444-2H-MST4K6 Doppio HDMI 4 K a 60 Hz, HDR, USB Type-C e USB-C ® ® HDCP 2.2, DP 1.4 sono marchi commerciali registrati di USB Implementers Forum. Il prodotto acquistato può differire dall'immagine.

  • Page 31: Contenuto Della Confezione

    Contenuto della confezione • Adattatore da USB-C a doppio HDMI U444-2H- MST4K6 • Manuale utente Caratteristiche del prodotto • Supporta un ingresso USB Type-C e due uscite HDMI • Supporta la modalità DP 1.4 Alt con un massimo di 8,1 Gbps per corsia, per un totale di 32,4 Gbps per 4 corsie.

  • Page 32: Schema Di Connessione

    Schema di connessione PC Host USB Type-C Display HDMI 1 Un display: massimo 4 K a 60 Hz. Display HDMI 2 Doppio display: massimo 4 K a 60 Hz PC host Type-C HDMI HDMI Display 1 Display 2...
  • Page 33 Specifiche Connettore di ingresso/uscita Ingresso USB Type-C maschio (x1) Uscita HDMI femmina (x2) HDMI Risoluzione (4 K a 60 Hz) Sì HDCP versione 2.2 e 1.4 Condizioni ambientali Temperature tollerate Da 32° a 113 °F ( da 0° a 45 °C) in esecuzione Umidità...
  • Page 34 Specifiche Misure fisiche Dimensioni 0,5 x 2 x 2,2 in. (A x L x P) (1,2 x 5 x 5,5 cm) Peso 0,1 lb. (43 g) Garanzia Garanzia limitata Garanzia limitata di 3 anni Approvazioni normative Certificazioni RoHS, REACH, CE, FCC...

  • Page 35: Garanzia

    (a nostra esclusiva discrezione) di eventuali prodotti che presentino tali difetti. Visitare Tripplite.Eaton.com/support/product-returns prima di rispedire qualsiasi apparecchiatura per la riparazione. La presente garanzia non si applica alle apparecchiature che sono state danneggiate da incidenti, negligenza o applicazione errata o che sono state alterate o modificate in qualsiasi modo.
  • Page 36 Ai sensi della Direttiva europea RAEE sullo smaltimento dei rifiuti elettrici ed elettronici e in base ai regolamenti sulla relativa attuazione, i clienti che acquistano apparecchiature elettriche ed elettroniche nuove da Eaton hanno il diritto di: • Spedire vecchie apparecchiature per il riciclo su base uno per uno e a parità di condizioni (questo varia a seconda del Paese) •...
