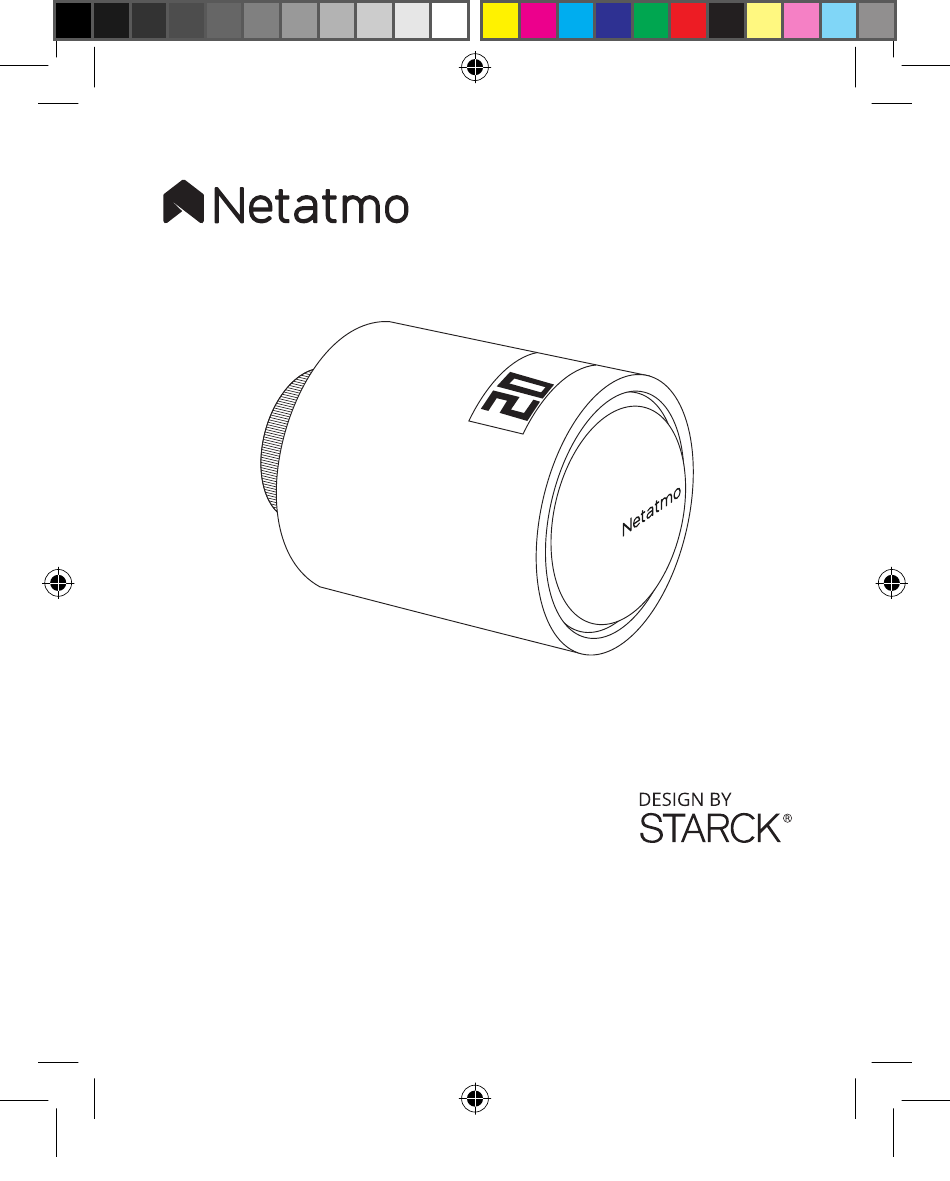

EN Quick installation guide | Additional Smart Radiator Valve
FR Guide d'installation | Tête Thermostatique Intelligente Additionnelle
DE Installationsanleitung | Zusätzlicher Smarter Heizkörperthermostat
NL Snelle installatiegids | Additionele Intelligente Radiatorkraan
IT Guida all'installazione | Valvola Intelligente Aggiuntiva per Termosifoni
ES Guía de instalación | Válvula Inteligente Adicional para Radiador
QSG-NAV-V5.indd 1
QSG-NAV-V5.indd 1
18/06/2020 14:21
18/06/2020 14:21

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Additional Smart Radiator Valve and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Netatmo Additional Smart Radiator Valve

Summary of Contents for Netatmo Additional Smart Radiator Valve

  • Page 1 Additional Smart Radiator Valve EN Quick installation guide | Additional Smart Radiator Valve FR Guide d’installation | Tête Thermostatique Intelligente Additionnelle DE Installationsanleitung | Zusätzlicher Smarter Heizkörperthermostat NL Snelle installatiegids | Additionele Intelligente Radiatorkraan IT Guida all’installazione | Valvola Intelligente Aggiuntiva per Termosifoni ES Guía de instalación | Válvula Inteligente Adicional para Radiador...
  • Page 2 QSG-NAV-V5.indd 2 QSG-NAV-V5.indd 2 18/06/2020 14:21 18/06/2020 14:21...
  • Page 3 U kunt een online installatievideo bekijken op de volgende website: Puoi guardare online un video tutorial sull’installazione al seguente indirizzo: Puedes ver un tutorial de instalación en línea en la siguiente dirección: https://addvalve.netatmo.com QSG-NAV-V5.indd 3 QSG-NAV-V5.indd 3 18/06/2020 14:21 18/06/2020 14:21...
  • Page 4 Read these instructions carefully before starting the installation. The device is for indoor use only and must be protected from damp and dust as well as solar radiation. Lire attentivement cette notice avant l’installation. Utilisez l’appareil uniquement à l’intérieur des pièces et protégez-le de l’influence de l’humidité, de la poussière et des rayons du soleil.
  • Page 5 Lees de instructies aandachtig voor u begint met de installatie. Het apparaat is uitsluitend voor gebruik binnenshuis en moet worden beschermd tegen vocht en stof en tegen zonne. Leggi attentamente le seguenti istruzioni prima di cominciare l’installazione. Il dispositivo è destinato esclusivamente a un uso per interni e deve essere protetto dall’umidità, dalla polvere e dalle radiazioni solari.
  • Page 6 In the box M28x1 Giacomini Danfoss 1. One Smart Radiator Valve 2. One set of 2 AA batteries M28x1 Giacomini Danfoss RA M28x1 Giacomini Pettinaroli Danfoss RAVL Danfoss RA Danfoss R Pettinaroli Danfoss RAVL Danfoss RAV M28x1.5 M30x Vaillant Pettinaroli Danfoss RAVL Danfoss RAV M28x1...
  • Page 7 In the box: 1. One Smart Radiator Valve 3. One set of colour adhesives 2. One set of 2 AA batteries 4. One set of radiator adaptors and accessories Dans le pack : 1. Une Tête Thermostatique 3. Un lot de films adhésifs Intelligente de couleur 2.
  • Page 8 (2). Thermostatic valves (usually with numbered graduation marks from 1 to 5) can be easily replaced with the Netatmo Valve. Note: If your installation also includes manual valves you can leave them as they are or call a professional to replace them.
  • Page 9 Es gibt zwei Arten von Heizkörperventilen: manuelle (1) und solche mit Thermostat (2). Thermostatventile (üblicherweise mit Skala von 1 bis 5 versehen) können ganz leicht durch einen Netatmo Smarten Heizkörperthermostat ersetzt werden. Anmerkung: Ist Ihre Installation außerdem mit manuellen Ventilen ausgestattet, so können Sie diese entweder belassen oder durch...
  • Page 10 Application QSG-NAV-V5.indd 10 QSG-NAV-V5.indd 10 18/06/2020 14:21 18/06/2020 14:21...
  • Page 11 Radiatorkranen met uw smartphone of tablet, gaat u naar: Prima di inserire le batterie nelle valvole, scaricare l’applicazione mobile Energy Netatmo. Per scoprire come controllare a distanza le Valvole Netatmo dal tuo smartphone o tablet, vai su: Antes de introducir las pilas en las válvulas, descárgate la aplicación móvil Energy Netatmo.
  • Page 12 Batteries QSG-NAV-V5.indd 12 QSG-NAV-V5.indd 12 18/06/2020 14:21 18/06/2020 14:21...
  • Page 13 Follow the steps below, only when required in the application 1. Open the front panel of the Valve using a small anti-clockwise rotation. 2. Open the metal battery cover. 3. Insert the batteries ensuring the positive and negative ends correspond. 4.
  • Page 14 Customisation QSG-NAV-V5.indd 14 QSG-NAV-V5.indd 14 18/06/2020 14:21 18/06/2020 14:21...
  • Page 15 Customisation You can customise each Valve using one of the colour adhesives provided. Personnalisation Vous pouvez personnaliser chaque Tête avec l’un des films adhésifs de couleur fournis. Individuelle Gestaltung Sie können jedem Smarten Heizkörperthermostat mit einem der mitgelieferten Farbaufkleber eine individuelle Note verleihen. Persoonlijke aanpassing U kunt elke Radiatorkraan personaliseren met behulp van een van de gekleurde stickers.

  • Page 16: Installation

    Installation QSG-NAV-V5.indd 16 QSG-NAV-V5.indd 16 18/06/2020 14:21 18/06/2020 14:21...
  • Page 17 Removing the old valve Rotate the valve counter-clockwise to remove it from the radiator (1). Unscrew the securing ring (2) and remove the valve. Retirer l’ancienne tête Tournez la tête dans le sens inverse des aiguilles d’une montre pour pouvoir la retirer plus facilement du radiateur (1). Dévissez la bague de fixation (2) et retirez la tête.
  • Page 18 Pettinaroli nfoss RAVL Danfoss RA Radiator Adaptors Giacomini Danfoss RA M28x1.5 Vaillant Danfoss RA Danfoss RA Danfoss RAV Danfoss RAVL Pettinaroli Danfoss RAV M30x1 M30 x 1.5 M30 x 1 M30x1.5 anfoss RAV M28 x 1.5 Giacomini (GI) Giacomini M28x1.5 M30x1 M30x1 QSG-NAV-V5.indd 18...
  • Page 19 Per un ulteriore aiuto, puoi utilizzare lo strumento di compatibilità Netatmo online su: Utiliza la Guía de selección de adaptadores incluida para elegir el adaptador que se ajuste al cuerpo de la válvula de tu radiador.

  • Page 20: Valve Installation

    Valve installation QSG-NAV-V5.indd 20 QSG-NAV-V5.indd 20 18/06/2020 14:21 18/06/2020 14:21...
  • Page 21 Valve installation Fit the suitable adaptor (1) onto the valve body. Then, screw the Netatmo Valve onto the adaptor (2) while turning it to ensure the display faces the right direction. Do not use a wrench. Installation de la Tête Vissez l’adaptateur (1) qui convient sur le robinet du radiateur.
  • Page 22 Test «clic» «clic» QSG-NAV-V5.indd 22 QSG-NAV-V5.indd 22 18/06/2020 14:21 18/06/2020 14:21...
  • Page 23 The display shows the room temperature (1). To increase/ decrease the temperature setpoint on the Valve, twist the cylinder clockwise/anticlockwise. The manual setpoint is temporarily displayed on a black background (2). L’écran affiche en permanence la température ambiante de la pièce (1).

  • Page 24: Installation Advice

    Installation advice QSG-NAV-V5.indd 24 QSG-NAV-V5.indd 24 18/06/2020 14:21 18/06/2020 14:21...
  • Page 25 Installation advice Do not block air ventilation next to the Valve (curtain, radiator cover…) Do not cover. Conseils d’installation Veillez à ne pas empêcher la circulation d’air à proximité de la Tête (rideau, tablette de radiateur…) Ne pas couvrir. Tipps für die Installation Sorgen Sie dafür, dass die Luft in der Nähe des Heizkörperthermostats frei zirkulieren kann und nicht durch Vorhänge, Heizungsabdeckungen oder Ähnliches behindert wird.

  • Page 26: Technical Specification

    Technical specification ENGLISH SIZE FREE APP, LIFETIME SUPPORT Valve: 58 mm (diameter), 80 mm (L) No subscription fee. App available on the App Store and on Google Play. WEIGHT Free access to your online personal Valve: 186 g (including batteries) dashboard.
  • Page 27 SAFETY WARNINGS This device is not intended for use by This device must be installed according persons (including children) with reduced to the applicable norms. Use only with physical, sensory or mental capabilities, supplied power plug adaptor. This device or lack of experience and knowledge, is for indoor use only.

  • Page 28: Caractéristiques Techniques

    Caractéristiques techniques FRANÇAIS DIMENSIONS APPLICATION GRATUITE, À VIE Tête : 58 mm (diamètre), 80 mm (L) Pas de frais d’abonnement. Application disponible sur l’ A pp Store et Google Play. POIDS Accessible depuis plusieurs appareils et Tête : 186 g (piles incluses) plusieurs utilisateurs. DESIGN CARACTÉRISTIQUES SANS-FIL Dessinée par Starck...
  • Page 29 AVERTISSEMENTS Cet appareil n‘est pas fait pour être L’appareil doit être installé selon les utilisé par des personnes handicapées normes en vigueur. N’utilisez que physiquement ou mentalement ou par l’adapteur secteur fourni. Cet appareil des personnes non compétentes est exclusivement conçu pour un usage (y compris les enfants), sauf si ces en intérieur.

  • Page 30: Technische Daten

    Technische Daten DEUTSCH ABMESSUNGEN KOSTENLOSE APP, LEBENSLANGER Heizkörperthermostat: 58 mm SUPPORT (Durchmesser), Keine Abonnementgebühren. App im 80 mm (L) App Store und auf Google Play erhältlich. Zugriff über verschiedene Geräte GEWICHT und durch mehrere Nutzer. Heizkörperthermostat: 186 g (einschließlich Batterien) MERKMALE FÜR DEN WLAN-BETRIEB Drahtlose Verbindung zwischen DESIGN...
  • Page 31 SICHERHEITSHINWEIS Dieses Gerät ist nicht dafür bestimmt, Dieses Gerät muss gemäß den geltenden durch Personen (einschließlich Kinder) Normen installiert werden. Verwenden mit eingeschränkten physischen, Sie nur den im Lieferumfang enthaltenen sensorischen oder geistigen Fähigkeiten Netzadapte. Dieses Gerät ist nur zur oder mangels Erfahrung und/oder Benutzung im Innenbereich bestimmt.
  • Page 32 Specificaties NEDERLANDS FORMAAT GRATIS APP, LEVENSLANGE Kraan: 58 mm (diameter), 80 mm (L) ONDERSTEUNING Geen abonnementskosten. App GEWICHT beschikbaar in de App Store en op Kraan: 186 g (inclusief batterijen) Google Play. Gratis toegang tot uw online persoonlijke dashboard. Beschikbaar DESIGN vanaf verschillende toestellen.
  • Page 33 VEILIGHEIDSWAARSCHUWINGEN Dit apparaat is niet bedoeld voor gebruik Dit apparaat moet worden geïnstalleerd door personen (inclusief kinderen) met volgens de geldende normen. Gebruik verminderde lichamelijke, zintuiglijke of alleen de meegeleverde stekker. verstandelijke vermogens, of gebrek Dit apparaat is alleen voor gebruik aan ervaring en kennis, tenzij ze onder binnenshuis.
  • Page 34 Specifiche ITALIANO DIMENSIONI APP GRATUITA, SUPPORTO TECNICO Valvola: 58 mm (diametro), 80 mm (L) A VITA Senza costi di abbonamento. App PESO disponibile su App Store e su Google Valvola: 186 g (comprese le batterie) Play. Accesso gratuito al tuo pannello di controllo personale online.
  • Page 35 AVVISI DI SICUREZZA Questo dispositivo non è destinato Questo dispositivo deve essere installato all’uso da parte di persone (compresi in base alle norme applicabili. Utilizzare i bambini) con ridotte capacità fisiche, solo con l’adattatore di alimentazione sensorie o mentali, o prive di esperienza fornito.

  • Page 36: Especificaciones

    Especificaciones ESPAÑOL DIMENSIONES APLICACIÓN GRATUITA, SOPORTE Válvula: 58 mm (diámetro), 80 mm (L.) DE POR VIDA Sin cuota de suscripción. Aplicación PESO disponible en la App Store y Google Play. Válvula: 186 g (incluyendo las pilas) Acceso gratuito a tu panel de control personal en línea.
  • Page 37 ADVERTENCIAS DE SEGURIDAD Este dispositivo no ha sido diseñado para Este dispositivo se debe instalar en que lo utilicen personas (incluidos niños) conformidad con la normativa vigente. con discapacidades físicas, sensoriales Utilizar solamente con el adaptador de o mentales, o falta de experiencia y enchufe de alimentació.

  • Page 38: Eu Declaration Of Conformity

    EU Declaration of Conformity Česky [Czech] - Netatmo tímto prohlašuje, že tento NRV01 je ve shodě se základními požadavky a dalšími příslušnými ustanoveními směrnice 2014/53/UE a ROHS 2011/65/ES. Originál EU prohlášení o shodě lze nalézt na http://www.netatmo.com/declaration/nav. Dansk [Danish] - Undertegnede Netatmo erklærer herved, at følgende udstyr NRV01 overholder de væsentlige krav og øvrige relevante krav i direktiv 2014/53/UE og ROHS 2011/65/EF.
  • Page 39 és az 2014/53/UE i ROHS 2011/65/EC irányelv egyéb elõírásainak. Az eredeti EU megfelelőségi nyilatkozat megtalálható a http://www.netatmo.com/declaration/nav oldalon. Norsk [Norwegian] - Erklærer herved Netatmo at dette NRV01 er i samsvar med de grunnleggende krav og øvrige relevante krav i direktiv 2014/53/UE og ROHS 2011/65/EC.
  • Page 40 Notes QSG-NAV-V5.indd 40 QSG-NAV-V5.indd 40 18/06/2020 14:21 18/06/2020 14:21...
  • Page 41 QSG-NAV-V5.indd 41 QSG-NAV-V5.indd 41 18/06/2020 14:21 18/06/2020 14:21...
  • Page 42 Notes QSG-NAV-V5.indd 42 QSG-NAV-V5.indd 42 18/06/2020 14:21 18/06/2020 14:21...
  • Page 43 CE marking is the manufacturer’s declaration that the product meets the requirements of the applicable EC directives. WEEE symbol designates safe and responsible collection, recycling and recovery procedures for all types of electronic waste. Recycling Universal recycling symbol M/N : Model number QSG-NAV-V5.indd 43 QSG-NAV-V5.indd 43 18/06/2020 14:21...
  • Page 44 Copyright Netatmo © 2020 All rights reserved. Reproduction and distribution prohibited without written authorization from Netatmo. Apple and the Apple logo are trademarks of Apple Inc., registered in the U.S. and other countries. App Store is a service mark of Apple Inc., registered in the U.S. and other countries.
