(Οδηγίες Συναρμολόγησης | Assembly Instructions)
Οδηγός
συναρμολόγησης
στη σελίδα 2
Μάθε περισσότερα
για τον πάγκο
σκανάροντας το QR
Learn more about
the bench by
scanning the QR
ITEM NO.:
UTILITY
UTILITY bench
Πάγκος Γυμναστικής
44244
Assembly
instructions
on page 4
Advertisement
Related Manuals for ELDICO SPORT 44244
Summary of Contents for ELDICO SPORT 44244
- Page 1 UTILITY UTILITY bench Πάγκος Γυμναστικής (Οδηγίες Συναρμολόγησης | Assembly Instructions) Οδηγός Assembly συναρμολόγησης instructions στη σελίδα 2 on page 4 Μάθε περισσότερα για τον πάγκο σκανάροντας το QR Learn more about the bench by scanning the QR 44244 ITEM NO.:...
- Page 2 ΑΝΑΛΥΤΙΚΟ ΣΧΕΔΙΑΓΡΑΜΜΑ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΛΙΣΤΑ ΕΞΑΡΤΗΜΑΤΩΝ ΤΜΧ ΠΕΡΙΓΡΑΦΗ ΤΜΧ ΠΕΡΙΓΡΑΦΗ Κυρίως σκελετός Πείρος Εμπρός βάση Βίδα Μ6x16 Πίσω βάση Βίδα Μ6x40 Σωλήνες στήριξης πλάτης Βίδα Μ8x20 Άξονας ρυθμιστή πλάτης Βίδα Μ8x45 Στήριγμα ποδιών Βίδα Μ9x90 Πλάτη Βίδα Μ10x140 Κάθισμα Ροδέλα 6 Αφρώδη...
- Page 3 ΣΥΝΑΡΜΟΛΟΓΗΣΗ Πριν ξεκινήσετε, απλώστε όλα τα εξαρτήματα στο πάτωμα, κάπου που να έχετε άπλετο χώρο. Εξοι- κειωθείτε με τα εξαρτήματα και τη συναρμολόγηση διαβάζοντας προσεκτικά τις οδηγίες. Βήμα 1 1) Συνδέστε τους τρο- χούς (12) στην πίσω βάση (3) με βίδες (20), ροδέλες...
-
Page 4: Assembly Diagram

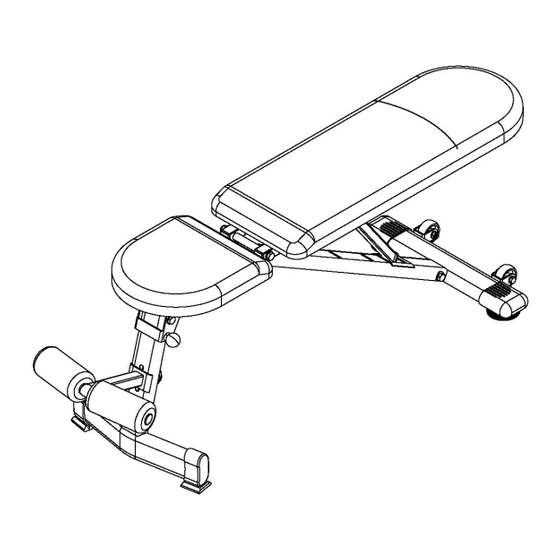

ASSEMBLY DIAGRAM PARTS LIST DESCRIPTION DESCRIPTION Main frame Front base Bolt Μ6x16 Rear base Bolt Μ6x40 Backrest beam Bolt Μ8x20 Adjustment support Bolt Μ8x45 Leg holder Bolt Μ9x90 Backrest cushion Bolt Μ10x140 Seat Washer 6 Foam rollers Washer 8 Front end-caps Curved washer 8 Rear end-caps Washer 10... - Page 5 ASSEMBLY INSTRUCTIONS Before you begin, place all parts on the floor, somewhere with lots of space, and get aquainted with them and the procedure by reading the instructions. Step 1 1) Connect the wheels (12) to the rear base (3) using bolts (20), washers (24) and lock nuts (27).
