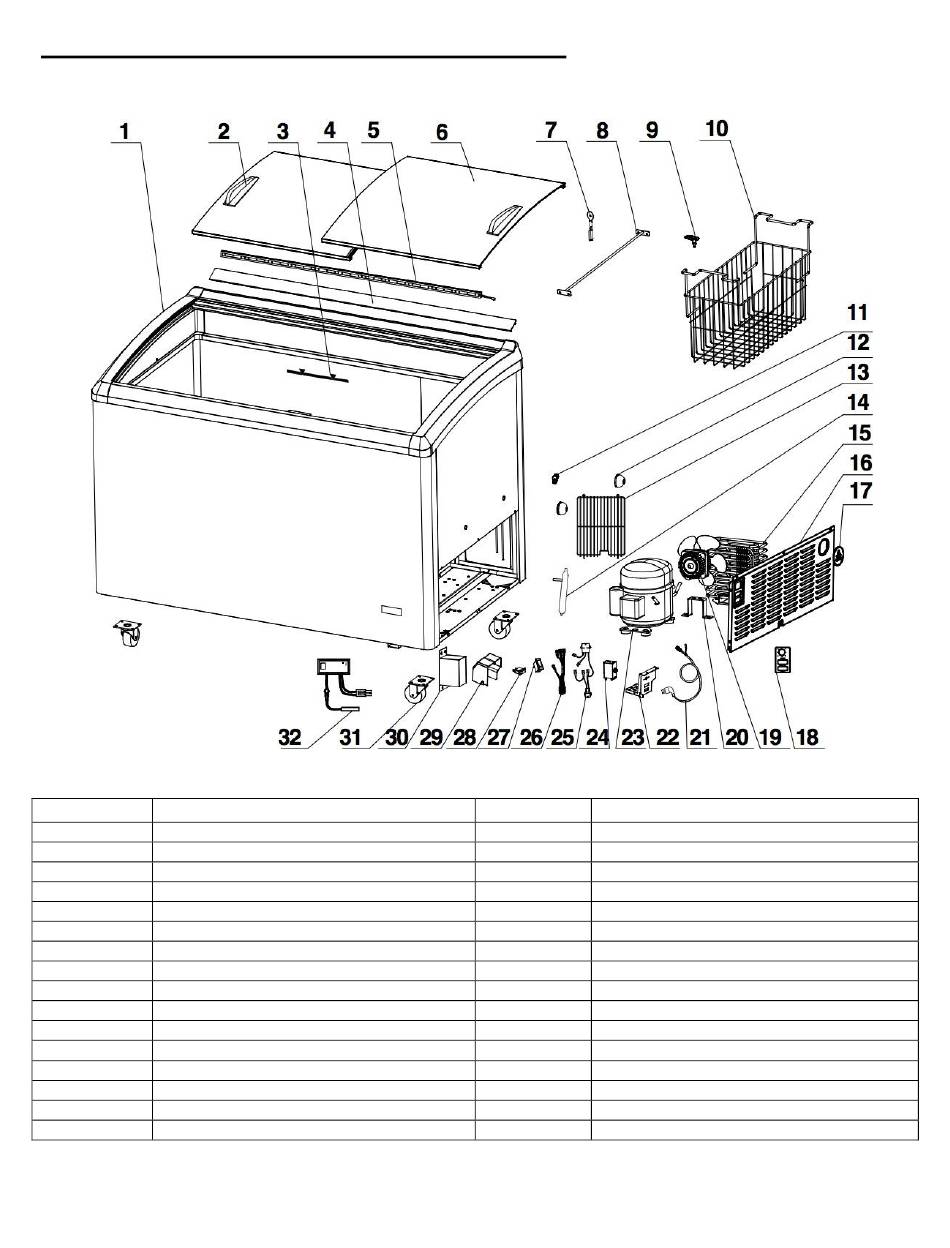

DIAGRAMA DE PARTES Y PIEZAS:
DDFC6 / DDFC8 / DDFC10 / DDFC13 / DDFC15 / DDFC18 / DDFC21
Número
1 Gabinete
2 Puerta de vidrio inferior
3 Línea de carga máxima
4 Pantalla de precios
5 Luz LED
6 Puerta de vidrio superior
7 Cierre
8 Varilla de soporte (sólo MXF72CHC-8)
9 Enchufe
10 Cesta
11 Bloque de presión con doble orificio
12 Amortiguador de golpes
13 Cubierta de la parte posterior
14 Secador de filtro
15 Condensador externo
16 Cubierta lateral
Descripción Número
17 Socket de protección
18 Panel de control
19 Ventilador
20 Soporte del ventilador
21 Cable eléctrico de alimentación
22 Soporte del control
23 Compresor
24 TERMOSTATO
25 Conexión al soporte del control
26 Conexión al compresor
27 Luz verde
28 Conmutador con luz LED
29 Cubierta del soporte del control
30 Transformador
31 Rueda
32 Termómetro
28
