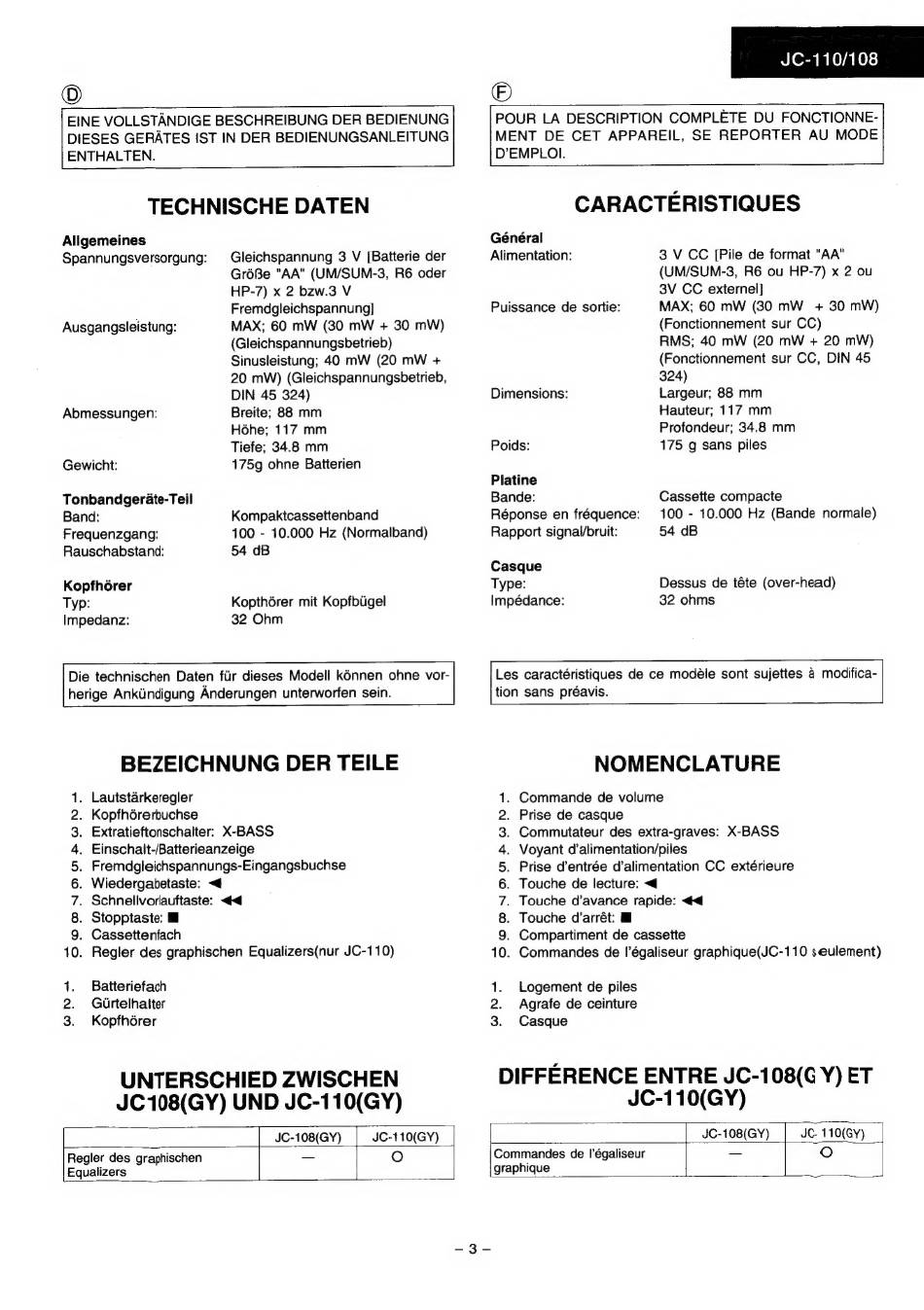

JC-110/108
©
EINE VOLLSTANDIGE BESCHREIBUNG DER BEDIENUNG
DIESES GERATES IST IN DER BEDIENUNGSANLEITUNG
ENTHALTEN.
TECHNISCHE DATEN
Allgemeines
Spannungsversorgung: Gleichspannung 3 V [Batterie der
GréBe "AA" (UM/SUM-3, R6 oder
HP-7) x 2 bzw.3 V
Fremdgleichspannung}]
MAX; 60 mW (30 mW + 30 mW)
(Gleichspannungsbetrieb)
Sinusleistung; 40 mW (20 mW +
20 mW) (Gleichspannungsbetrieb,
Ausgangsleistung:
DIN 45 324)
Abmessungen: Breite; 88 mm
Hohe; 117 mm
Tiefe; 34.8 mm
Gewicht: 175g ohne Batterien
Tonbandgerate-Teil
Band: Kompaktcassettenband
Frequenzgang: 100 - 10.000 Hz (Normalband)
Rauschabstand: 54 dB
KopfhG6rer
Typ: Kopthdérer mit Kopfbiigel
Impedanz: 32 Ohm
Die technischen Daten fiir dieses Modell kénnen ohne vor-
herige Anktindigung Anderungen unterworfen sein.
BEZEICHNUNG DER TEILE
. Lautstarkeregler
. Kopfhérerbuchse
. Extratieftonschalter: X-BASS
. Einschalt-/Batterieanzeige
Fremdgleichspannungs-Eingangsbuchse
Wiedergabetaste: <
. Schnelivorauftaste: <4
. Stopptaste:
. Cassettenfach
. Regler des graphischen Equalizers(nur JC-110) SCOMNDDOSWN=A
=
_
Batteriefach
Gurtelhatter
Kopfhérer
om
UNTERSCHIED ZWISCHEN
JC108(GY) UND JC-110(GY)
JC-108(GY) | JC-110(GY)
Regler des graphischen _ 1@)
Equalizers
POUR LA DESCRIPTION COMPLETE DU FONCTIONNE-
MENT DE CET APPAREIL, SE REPORTER AU MODE
D'EMPLOI.
CARACTERISTIQUES
Général
Alimentation: 3 V CC [Pile de format "AA"
(UM/SUM-3, R6 ou HP-7) x 2 ou
38V CC externel]
MAX; 60 mW (30 mW_ + 30 mW)
(Fonctionnement sur CC)
RMS; 40 mW (20 mW + 20 mW)
(Fonctionnement sur CC, DIN 45
324)
Puissance de sortie:
Dimensions: Largeur; 88 mm
Hauteur; 117 mm
Profondeur; 34.8 mm
Poids: 175 g sans piles
Platine
Bande: Cassette compacte
Réponse en fréquence: 100 - 10.000 Hz (Bande normale)
Rapport signal/bruit: 54 dB
Casque
Type: Dessus de téte (over-head)
Impédance: 32 ohms
Les caractéristiques de ce modéle sont sujettes 4 modifica-
tion sans préavis.
NOMENCLATURE
. Commande de volume
. Prise de casque
. Commutateur des extra-graves: X-BASS
. Voyant d'alimentation/piles
. Prise d'entrée d'alimentation CC extérieure
Touche de lecture: <q
. Touche d'avance rapide: <<
Touche d'arrét:
Compartiment de cassette
. Commandes de Il'égaliseur graphique(JC-110 seulement) COMNOOTAWNDH=A
_
Logement de piles
Agrafe de ceinture
Casque
YnN>
DIFFERENCE ENTRE JC-108(G Y) ET
JC-110(GY)
JC-108(GY) | JC. 110(GY)
Commandes de |'égaliseur _— .@)
graphique
