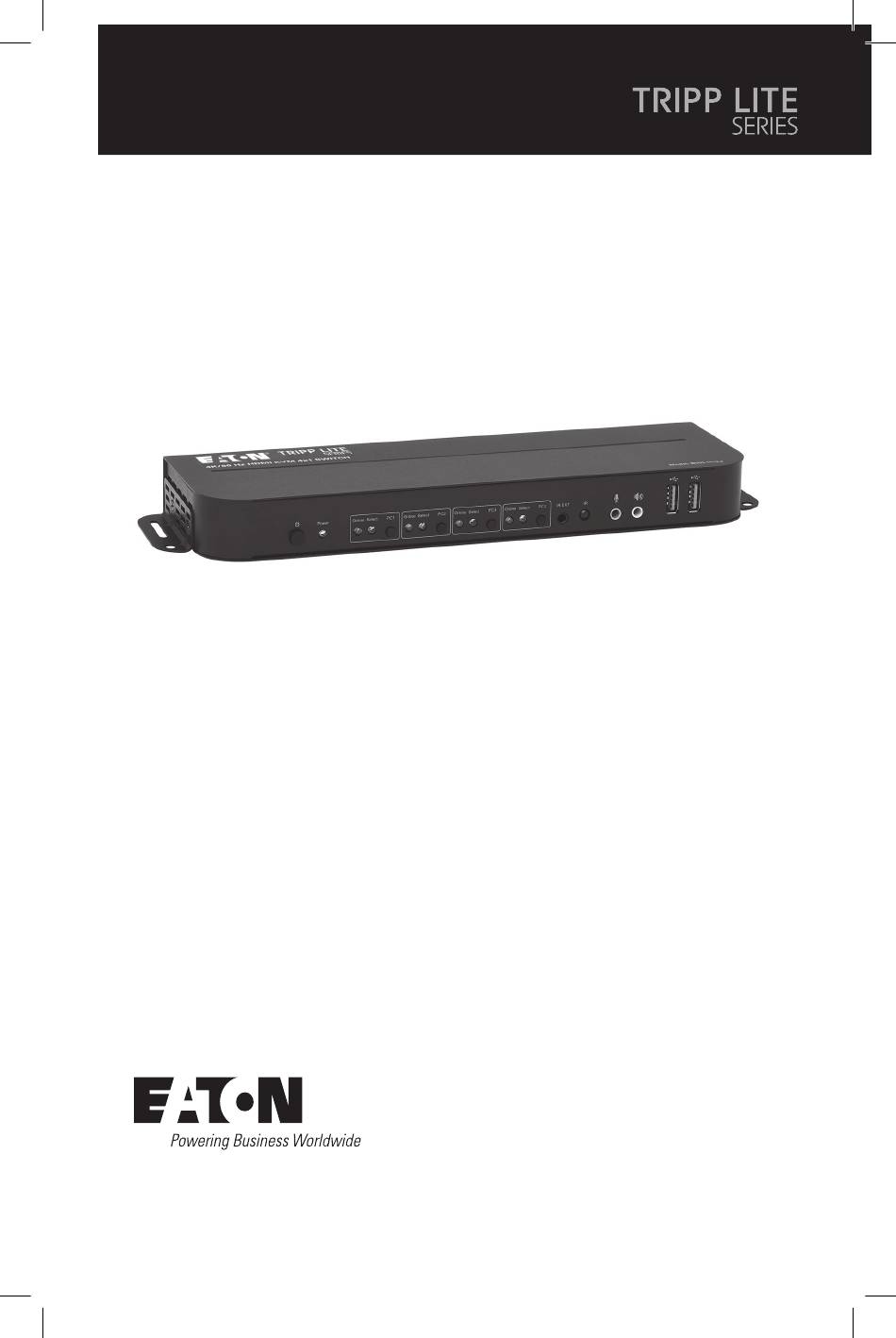

- Page 1 Owner’s Manual 4-Port HDMI KVM Switch Model: B005-HUA4 4K Video, Audio and Peripheral Sharing Purchased product may differ from image. Español 9 Français 17 Deutsch 25 Italiano 37...
-
Page 2: Package Contents
Package Contents • B005-HUA4 4-Port HDMI KVM Switch • IR Extender • IR Remote Control • External Power Supply (Input: 100–240V, 50/60 Hz, 0.5A; Output: 5V 3A) • Mounting Hardware • Owner’s Manual Optional Accessories • P785-HKIT06 or P785-HKIT10 KVM Cables •... -
Page 3: Product Features
Product Features • Controls 4 HDMI computers from a single HDMI video console • Supports True 4K @ 60 Hz video resolutions, including 4:4:4 HDR and HDCP 2.2 • Supports all HDMI 2.0 specifications • Supports RGB 4:4:4/ YCbCr 4:4:4/ YCbCr 4:2:2/ YCbCr 4:2:0 •... -
Page 4: Panel Descriptions
Panel Descriptions Front Panel 1 2 2 4 4 5 5 6 6 7 7 8 8 Power – Press to turn the unit on and off. Power Indicator – Illuminates red to signal the DC power supply is connected to an outlet and the KVM switch is turned on. Input Selector –... - Page 5 Installation and Operation Refer to the following steps and diagram to set up your KVM switch installation. Note: Before making any connections, make sure power to all devices connected to the KVM switch is turned off. Unplug the power cords of any computers that have the Keyboard Power On function.
-
Page 6: Special Function Operation
Installation and Operation 4. Press the buttons on the front panel to select the desired computer. The Select LED will illuminate to indicate which computer is currently selected. The monitor will show the corresponding image, and the selected computer can by controlled via keyboard and mouse. 5. -
Page 7: Specifications
Special Function Operation 3. Hotkey Function: Number Hotkey Combination Function Description [Scroll Lock]++¹ [Scroll Lock] + Switch to the next port [Scroll Lock]++ [Scroll Lock] + Switch to the previous port [Scroll Lock]++ [Scroll Lock] + [X]² Switch to PC "X" [Scroll Lock]++ [Scroll Lock] + [S]³... -
Page 8: Warranty
Our obligation under this warranty is limited to repairing or replacing (at its sole option) any such defective products. Visit Tripplite.Eaton.com/support/product-returns before sending any equipment back for repair. This warranty does not apply to equipment which has been damaged by accident, negligence or misapplication or has been altered or modified in any way. -
Page 9: Manual Del Propietario
Manual del Propietario KVM HDMI de 4 Puertos Modelo: B005-HUA4 Video 4K, Audio y Compartido de Periféricos El producto comprado puede diferir de la imagen. English 1 Français 17 Deutsch 25 Italiano 37... -
Page 10: Contenido Del Empaque
Contenido del Empaque • B005-HUA4 – KVM HDMI de 4 puertos • Extensor IR • Control Remoto IR • Fuente de Alimentación Externa (Entrada: 100V ~ 240V, 50Hz / 60Hz, 0.5A; Salida: 5V 3A) • Accesorios de Instalación • Manual del Propietario Accesorios Opcionales •... -
Page 11: Características Del Producto
Características del Producto • Controla 4 computadoras HDMI desde una sola consola de video HDMI • Soporta resoluciones de video 4K @ 60 Hz reales, incluyendo HDR 4:4:4 y HDCP 2.2 • Soporta todas las especificaciones HDMI 2.0 • Soporta RGB 4:4:4/ YCbCr 4:4:4/ YCbCr 4:2:2/ YCbCr 4:2:0 •... -
Page 12: Descripciones Del Panel
Descripciones del Panel Panel Frontal 1 2 2 4 4 5 5 6 6 7 7 8 8 Encendido – Presione para encender y apagar la unidad. Indicador de Encendido – Se ilumina en rojo para indicar que la fuente de alimentación de CD está conectada a un tomacorriente y el KVM está... -
Page 13: Instalación Y Operación
Instalación y Operación Refiérase a los siguientes pasos y diagrama para configurar la instalación de su KVM. Nota: Antes de efectuar cualquier conexión, cerciórese que estén apagados todos los dispositivos conectados al KVM. Desconecte los cables de alimentación de cualquier computadora que tenga la función de encendido de teclado. Amplificador Micrófono Extensor IR Dispositivos USB (impresora, escáner,... - Page 14 Instalación y Operación 4. Oprima los botones en el panel frontal para seleccionar la computadora deseada. El LED “Select” se iluminará para indicar qué computadora está seleccionada actualmente. El monitor mostrará la imagen correspondiente y la computadora seleccionada puede controlarse mediante teclado y mouse.
-
Page 15: Especificaciones
Operación de Función Especial 3. Función de Teclas Rápidas: Número Combinación de Teclas Rápidas Descripción de la Función [Scroll Lock]++¹ [Scroll Lock] + Cambiar al siguiente puerto [Scroll Lock]++ [Scroll Lock] + Cambiar al puerto anterior [Scroll Lock]++ [Scroll Lock] + [X]² Cambiar a PC “X”... - Page 16 (a su entera discreción) de cualquier producto defectuoso. Antes de devolver cualquier equipo para reparación, visite Tripplite.Eaton.com/support/product-returns. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera.
-
Page 17: Manuel D'utilisation
Manuel d'utilisation Commutateur KVM 4-Port HDMI Modèle : B005-HUA4 4K vidéo, audio et partage périphérique Le produit acheté peut différer de l'image. English 1 Español 9 Deutsch 25 Italiano 37... -
Page 18: Inclus Dans L'emballage
Inclus dans l'emballage • Commutateur KVM 4-Port HDMI B005-HUA4 • Rallonge IR • Télécommande IR • Bloc d'alimentation externe (entrée : 100-240 V, 50/60 Hz, 0,5 A ; sortie : 5 V 3 A) • Matériel de montage • Manuel d'utilisation Accessoires disponibles en option •... -
Page 19: Caractéristiques Du Produit
Caractéristiques du produit • Contrôle 4 ordinateurs HDMI à partir d'une seule console vidéo HDMI • Compatible avec les résolutions vidéo True 4K @ 60 Hz, y compris 4:4:4 HDR et HDCP 2.2 • Compatible avec toutes les spécifications HDMI 2.0 • Compatible avec RGB 4:4:4/ YCbCr 4:4:4/ YCbCr 4:2:2/ YCbCr 4:2:0 •... -
Page 20: Description Des Panneaux
Description des panneaux Panneau avant 1 2 2 4 4 5 5 6 6 7 7 8 8 Alimentation - Appuyer sur cette touche pour allumer et éteindre l'appareil. Indicateur d'alimentation - S'allume en rouge pour signaler que le bloc d'alimentation CC est connecté... -
Page 21: Installation Et Fonctionnement
Installation et fonctionnement Reportez-vous aux étapes et au schéma suivants pour installer votre Commutateur KVM. Remarque : avant d'effectuer toute connexion, assurez-vous que l'alimentation de tous les appareils connectés au commutateur KVM est coupée. Débranchez les cordons d'alimentation de tous les ordinateurs dotés de la fonction de mise sous tension par le clavier. Amplificateur Micro Rallonge IR... -
Page 22: Fonctionnalités Spéciales
Installation et fonctionnement 4. Appuyez sur les boutons du panneau avant pour sélectionner l'ordinateur souhaité. Le voyant de sélection s'allume pour indiquer quel ordinateur est actuellement sélectionné. Le moniteur affiche l'image correspondante et l'ordinateur sélectionné peut être contrôlé par le clavier et la souris. 5. La télécommande IR incluse fonctionne de la même manière que les boutons-poussoirs : a. -
Page 23: Caractéristiques
Fonctionnalités spéciales 3. Commande de raccourci : Nombre Raccourcis clavier Description de la commande [Arrêt défilement]++¹ [Arrêt défilement] + Passer au port suivant [Arrêt défilement]++ [Arrêt défilement] + Passer au port précédent [Arrêt défilement]++ [Arrêt défilement] + [X]² Passer au PC « X » [Arrêt défilement]++ [Arrêt défilement] + [S]³... -
Page 24: Garantie
à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Veuillez consulter le site Tripplite.Eaton.com/support/product-returns avant d'envoyer un produit pour le faire réparer. Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une mauvaise utilisation, ni à ceux qui ont été altérés ou modifiés d'une façon quelconque. - Page 25 Betriebsanleitung HDMI-4-Port-KVM Switch Modell: B005-HUA4 4K-Video-, Audio- und Peripherie-Sharing Das gekaufte Produkt kann von der Abbildung abweichen. English 1 Español 9 Français 17 Italiano 37...
-
Page 26: Optionales Zubehör
Lieferumfang • B005-HUA4 HDMI-4-Port-KVM Switch • IR-Extender • IR-Fernbedienung • Externe Stromversorgung (Eingang: 100 bis 240 V, 50/60 Hz, 0,5 A; Ausgang: 5 V, 3 A) • Montageteile • Betriebsanleitung Optionales Zubehör • P785-HKIT06 oder P785-HKIT10 KVM-Kabel • U322-Serie USB 3.2 Gen 1 A/B-Gerätekabel •... - Page 27 Produktmerkmale • Steuert 4 HDMI-Computer von einer einzigen HDMI-Videokonsole aus • Unterstützt True 4K Videoauflösungen bei 60 Hz, einschließlich 4:4:4 HDR und HDCP 2.2 • Unterstützt alle HDMI 2.0 Spezifikationen • Unterstützt RGB 4:4:4/ YCbCr 4:4:4/ YCbCr 4:2:2/ YCbCr 4:2:0 • Unterstützt 12 Bits pro Kanal (36-Bit alle Kanäle) Dunkle Farbe und 6 GBit/s pro Kanal (18 GBit/s alle Kanäle) Bandbreite •...
- Page 28 Panel-Beschreibungen Frontblende 1 2 2 4 4 5 5 6 6 7 7 8 8 Betrieb – Diese Taste drücken, um das Gerät ein- und auszuschalten. Betriebsanzeige – Leuchtet rot, um anzuzeigen, dass das DC-Netzteil an den Ausgang angeschlossen und der KVM Switch eingeschaltet ist. Eingangswahlschalter –...
-
Page 29: Installation Und Betrieb
Installation und Betrieb Beachten Sie die folgenden Schritte und das Diagramm, um Ihre Installation des KVM Switches zu konfigurieren. Hinweis: Vergewissern Sie sich vor dem Herstellen von Verbindungen, dass die Stromversorgung aller an den KVM Switch angeschlossenen Geräte ausgeschaltet ist. Trennen Sie die Netzkabel aller Computer mit der Tastatur-Einschaltfunktion. - Page 30 Installation und Betrieb 4. Drücken Sie die Tasten auf der Frontblende, um den gewünschten Computer auszuwählen. Die Auswahl-LED leuchtet, um anzuzeigen, welcher Computer gerade ausgewählt ist. Auf dem Monitor wird das entsprechende Bild angezeigt, und der ausgewählte Computer kann über Tastatur und Maus gesteuert werden.
-
Page 31: Technische Daten
Bedienung der Sonderfunktion 3. Hotkey-Funktion: Nummer Hotkey-Kombination Funktionsbeschreibung [Bildlaufsperre]++¹ [Bildlaufsperre] + oder zum nächsten Anschluss wechseln [Bildlaufsperre]++ [Bildlaufsperre] + oder zum vorherigen Anschluss wechseln [Bildlaufsperre]++ [Bildlaufsperre] + [X]² Zu PC „X“ wechseln [Bildlaufsperre]++ [Bildlaufsperre] + [S]³ Aktivieren Sie die automatische Umschaltung (Standardmäßig: 15 Sekunden) [Bildlaufsperre]++ [Bildlaufsperre] + [I] + [N]... - Page 32 Wir garantieren, dass unsere Produkte frei von Material- und Verarbeitungsfehlern sind, und zwar für einen Zeitraum von drei (3) Jahren ab dem Datum des Erstkaufs. Unsere Verpflichtung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite.Eaton.com/support/product-returns, bevor Sie Geräte zur Reparatur zurücksenden. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden.
- Page 33 Manuale d'uso Switch KVM HDMI a 4 porte Modello: B005-HUA4 Condivisione di video, audio e periferiche 4K Il prodotto acquistato può differire dall'immagine. English 1 Español 9 Français 17 Deutsch 25...
-
Page 34: Contenuto Della Confezione
Contenuto della confezione • Switch KVM HDMI a 4 porte B005-HUA4 • Estensore IR • Telecomando IR • Alimentazione esterna (Ingresso: 100-240 V, 50/60 Hz, 0,5 A; uscita: 5 V 3 A) • Hardware di montaggio • Manuale d'uso Accessori opzionali •... -
Page 35: Caratteristiche Del Prodotto
Caratteristiche del prodotto • Consente di controllare 4 computer HDMI da un'unica console video HDMI • Supporta le risoluzioni video True 4K @ 60 Hz, inclusi 4:4:4 HDR e HDCP 2.2 • Supporta tutte le specifiche HDMI 2.0 • Supporta RGB 4:4:4/ YCbCr 4:4:4/ YCbCr 4:2:2/ YCbCr 4:2:0 •... -
Page 36: Descrizioni Dei Pannelli
Descrizioni dei pannelli Pannello frontale 1 2 2 4 4 5 5 6 6 7 7 8 8 Alimentazione - Premere per accendere e spegnere l'unità. Indicatore di alimentazione - Si illumina di rosso per segnalare che l'alimentatore CC è collegato a un'uscita e che lo switch KVM è acceso. Selettore di ingresso - Si illumina di blu per indicare se è... -
Page 37: Installazione E Funzionamento
Installazione e funzionamento Fare riferimento ai passaggi e al diagramma seguenti per configurare l'installazione dello switch KVM. Nota: prima di effettuare qualsiasi collegamento, assicurarsi che tutti i dispositivi collegati allo switch KVM siano spenti. Scollegare i cavi di alimentazione di tutti i computer dotati della funzione di accensione da tastiera. Microfono Amplificatore Estensore IR... - Page 38 Installazione e funzionamento 4. Premere i pulsanti sul pannello frontale per selezionare il computer desiderato. Il LED di selezione si accenderà per indicare il computer attualmente selezionato. Il monitor mostrerà l'immagine corrispondente e il computer selezionato potrà essere controllato tramite tastiera e mouse.
- Page 39 Uso della funzione speciale 3. Funzione tasto di scelta rapida Numero Combinazione di tasti di scelta rapida Descrizione della funzione [Blocco scorrimento]++¹ [Blocco scorrimento] Passa alla porta successiva [Blocco scorrimento]++ [Blocco scorrimento] Passa alla porta precedente [Blocco scorrimento]++ [Blocco scorrimento] Passa al PC "X"...
-
Page 40: Garanzia
(a nostra esclusiva discrezione) di eventuali prodotti che presentino tali difetti. Visitare il sito Tripplite.Eaton.com/support/product-returns prima di rispedire qualsiasi apparecchiatura per la riparazione. La presente garanzia non si applica alle apparecchiature che hanno subito danni a causa di incidenti, negligenza o uso errato o che sono state alterate o modificate in qualsiasi modo.
