ALU 80 X
beidseitig gedämpft
both-way damped
16.12.2011
1

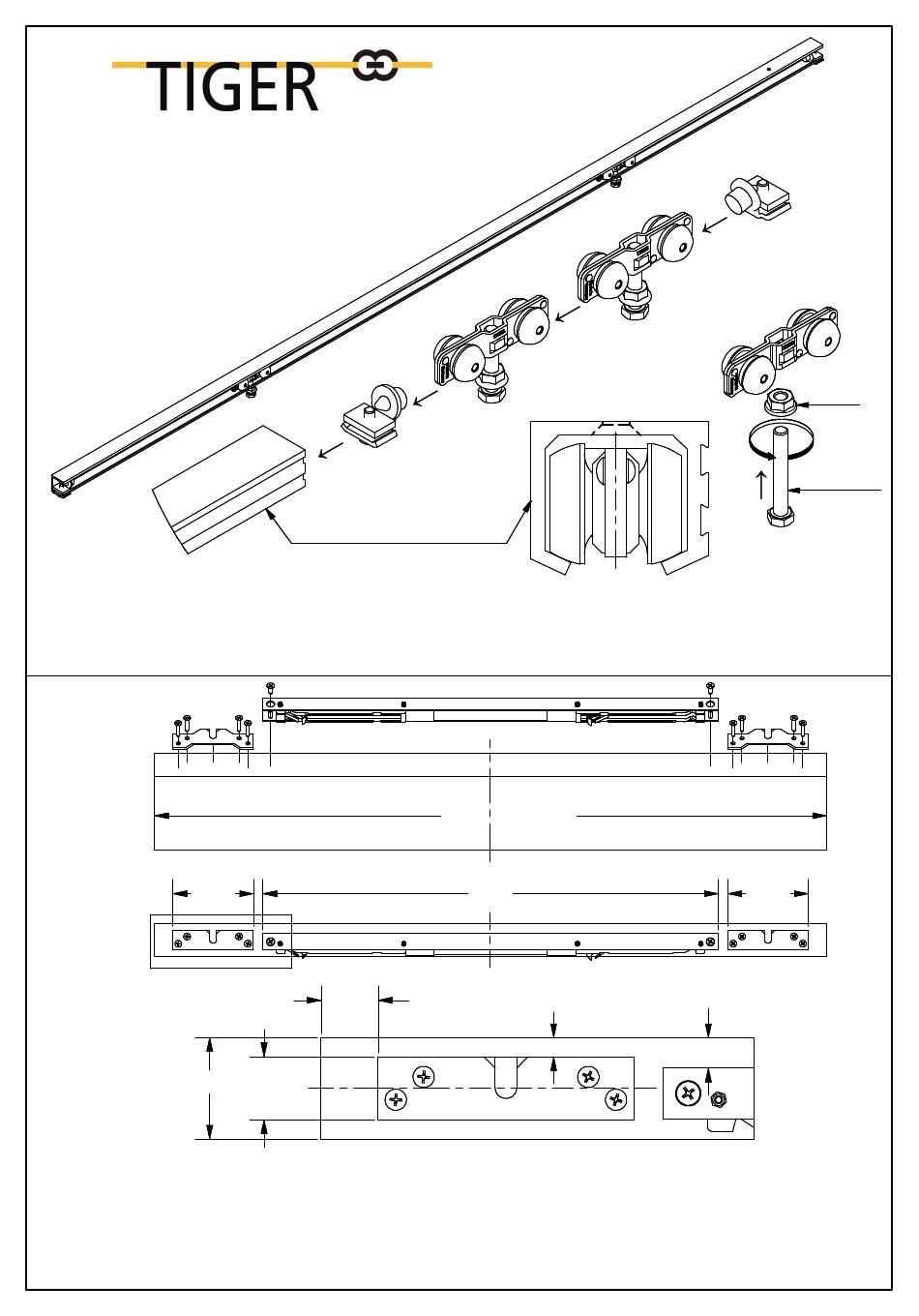

Stopper und Laufwagen wie abgebildet in die Laufschiene einschieben.
Insert the stopper and rollers as shown into the track.
2
101
40
Dämpfer und Tragflansche positionieren und festschrauben.
Abstandsmaß Dämpfer = Hinterkante Tür ~ 12 mm
Abstandsmaß Tragflansche = Stirnseite Tür mindestens 19 mm
Screw damping unit and mounting flanges. Distance damping unit = rear edge ~ 12 mm
Distance mounting flanges = front edge door at least 19 mm
Hermann Francksen Nachf. GmbH & Co. KG
1.
Laufschiene T325
running track T325
min.19
25
www.tiger.de
3.
2.
Min. 810 mm
570
7,5
mounting instructions
4.
M8x40
101
~
12
mm
ALU80X_M1211_INT_ALU80X
M8
1 /2
Advertisement
Related Manuals for Tiger ALU 80 X
Summary of Contents for Tiger ALU 80 X
- Page 1 ALU 80 X beidseitig gedämpft both-way damped 16.12.2011 M8x40 Laufschiene T325 running track T325 Stopper und Laufwagen wie abgebildet in die Laufschiene einschieben. Insert the stopper and rollers as shown into the track. Min. 810 mm min.19 Dämpfer und Tragflansche positionieren und festschrauben.
- Page 2 2 mm Mitnehmer bis höhe Fenster schieben und dann festschrauben. Vorgang auf der anderen Seite wiederholen. Move actuator to recess and srew it. Repeat process on opposite side. Hermann Francksen Nachf. GmbH & Co. KG www.tiger.de mounting instructions ALU80X_M1211_INT_ALU80X 2 /2...
