Thermis RAC Series Instruction Manual

NÁVOD NA POUŽITÍ

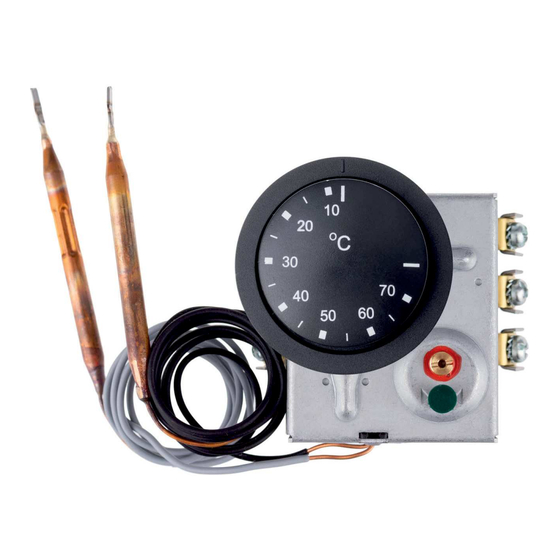

termostat kombinovaný s pojistkou RAC
Popis a způsob použití
Kombinovaný termostat s pojistkou řady RAC je určen k regulaci teploty v
zařízeních vytápěných el. střídavým prpudem. Po dosažení přednastavené teploty
automaticky přeruší elektrický obvod, v případě poklesu teploty znovu sepne a
soustavně udržuje teplotu média přepínáním poloh zapnuto / vypnuto. Dosáhne-li
teplota okolí teplotního čidla hodnoty výrobcem pevně nastavené teploty rozpínaní,
dojde k rozpojení elektrického obvodu, čímž pojistka chrání zařízení před
přehřátím. RAC je 3-fázový kapilární regulátor, sestává se ze spínacího ústrojí a
kapilárního teplotního čidla.

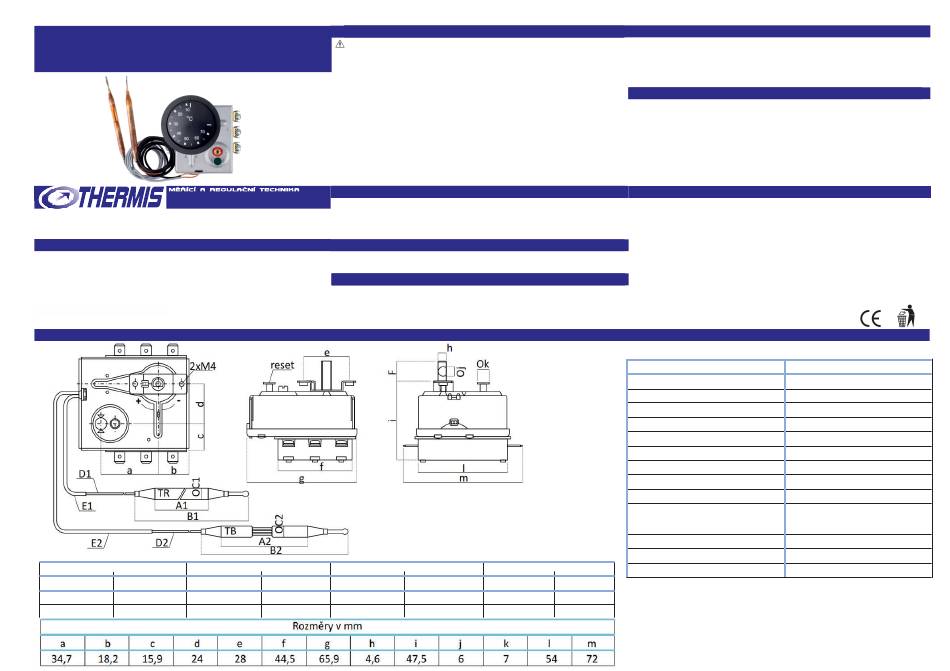

Výkres Instalace
Rozsah nastavení (°C) Tolerance kalibrace (K)
TR STB
7-77 95 ±3.2
30-85 100 ±3.2
Instalace Instalace
Upozornění:
Instalaci a zapojení regulátoru do elektrického obvodu smí provádět jen osoba s
kvalifikací min. dle vyhlášky č.50/1978 §6, nebo pracovník odborného servisu. Při
instalaci je nutno postupovat dle následujících doporučení:
• Regulátor zabudovat jen do zařízení určených tímto
návodem k obsluze (spotřebiče třídy I) a to tak, že
připojovací svorky jsou pod neodnímatelným krytem.
• Připojení svorek k elektrickému obvodu a zemnícího kolíku provést pomocí
utinek 6,3 x 0,8 mm dle ČSN EN 61210, nebo pod šroub M6 podle provedení
• Ohyb kapiláry provádět o minimálním poloměru R = 5 mm.
• Délku připevňovacích šroubů M4 volit tak, aby po dotažení nezasahovaly do
spínacího ústrojí, šrouby utahovat kroutícím momentem 1,2 Nm k ovládacímu
panelu nebo nosníku.
• Spínací hlavice se smí montovat do prostoru s
normálním prostředím AB5, AE1, AM1, AN1, Be1,
Instalace Podmínky skladování
Skladování je možno provádět v uzavřených větraných prostorách v rozmezí teplot
-25+60 °C. Skladováním a překládáním nesmí dojít k mechanickému poškození
přístroje. S termostatem je nutno zacházet šetrně, bez silnějších otřesů a rázů.
Likvidace Instalace
Likvidaci proveďte následujícím způsobem: Odevzdat do sběrných surovin
Záruka Instalace
Za předpokladu, že výrobek bude umístěn a používán v souladu s pokyny
uvedenými v návodu pro obsluhu, poskytuje výrobce záruku dle platného zákoníku,
pokud nebude sjednáno jinak.
Spínací diference (K)
TR STB TR
0-6 -10
0-6 -10
Max. teplota (°C)
STB TR STB
-10 115 130
-10 115 130
Výrobce odmítne záruční opravu, jestliže byl přístroj poškozen:
při dopravě a skladování odběratelem, popř. jeho zákazníky,
-
při montáži nebo demontáži do zařízení odběratele, popř.. jeho
-
zákazníku.
Instalace Záruční a pozáruční servis
Záruční a pozáruční opravy zajištuje výrobce. Vadný termostat reklamujte u
prodávajícího. Reklamace termostatů je uznána v případě, kdy jsou splněné
podmínky a to :
předložený záruční list reklamovaného termostatu,
-
faktura zaplaceného termostatu,
-
byly dodrženy podmínky návodu na obsluhu a montáž.
-
Instalace
Schéma zapojení
Prohlášení o shodě:
Pro posouzení shody byl využit protokol č.6450-004/2009
Harmonizované normy: ČSN EN 61010-1:2003, ČSN EN 60695-2-11:2001
Technické informace
Typ
Regulační rozsah (vypínací teplota)
Spínací zatížení
Životnost termostatu
Životnost pojistky
Ochrana při dotyku
Krytí
Materiál kapiláry a čidla
Max. okolní teplota
Max. okolní tepl. čidla horní vypínací hodnota +25%
Elektrický přípoj FAST ON /šroub M4x8,
úhlové provedení 0°, 45°, 90°
Teplota při skladování
Materiál membrány
Pozice použití
RAC
7-77, 30-85
20/30A; 400V
100.000 sepnutí
500 sepnutí
I. (uzemněný )
IP 00
měď/nerez ocel
330°C
-25+60°C
nerez ocel
volitelná
