Thermis THP 90 Instruction Manual

NÁVOD NA POUŽITÍ

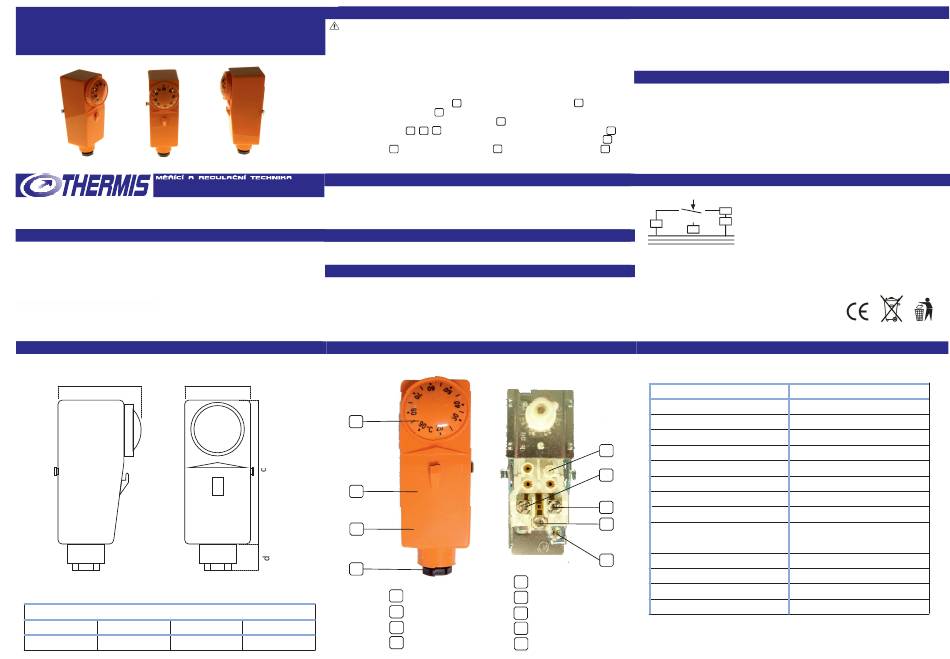

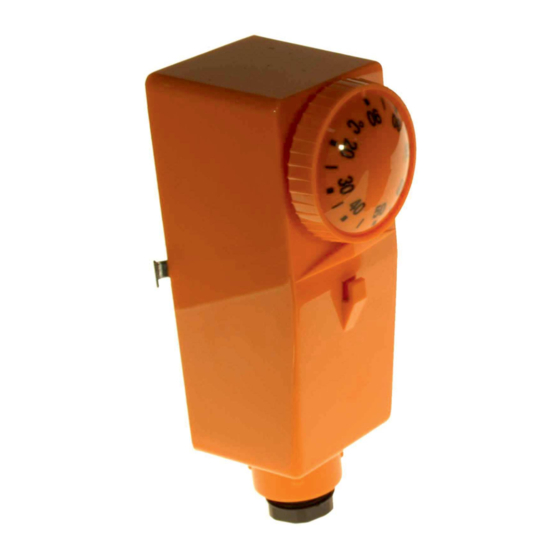

termostat zakrytovaný příložný THP 90
Popis a způsob použití
Zakrytovaný příložný termostat THP 90 se používá v aplikacích, kde je kladen důraz
na vzhled a jednoduchou obsluhu, popřípadě tam kde je vhodné zamezit přímému
dotyku s kontakty. Velmi často se používá pro spínání oběhového čerpadla u kotle
nebo v solárním systému. Mezi hlavní přednosti patří jednoduchá obsluha, montáž
a spolehlivost. Termostat THP 90 je osazen přepínacími kontakty, které umožňují
vybrat funkci spínání či rozpínání elektrického okruhu. Pouzdro termostatu zajišťuje
krytí IP 20 .
Instalace Výkres
a
Rozměry v mm
a b
54 38
Instalace Instalace
Upozornění:
Instalaci a zapojení termostatu do elektrického obvodu smí provádět jen osoba s
kvalifikací dle vyhlášky č.50/1978 mim.§ 6.
Instalaci provádějte bez napětí!
1. Termostat přiložte, tak aby termostat přiléhal celou vztyčnou plochou k povrchu
trubky. Pro lepší přenos je vhodné vztyčnou plochu potřít přiloženou
teplonosnou pastou.
2. Termostat upevněte pomocí přiložené pružiny.
3. Sejmutím regulačního knoflíku
uvolnění krytu termostatu 3 .
4. Připojovaný vodič provlečte el.průchodkou 4 , a přiložený vodič upevněte na
svorku termostatu a , b , c dle požadované funkce. Na svorku zemnění d
připojte zemnící kabel.Diferenci spínání lze upravit regulačním šroubem e .
5. Nasaďte kryt 3 , dotáhněte fixační šroub 2 , nasadťe regulační knoflík 1 .
Při nasazení regulačního knoflíku dbejte na přímou polohu hřídelky termostatu.
Podmínky skladování Instalace
Skladování je možno provádět v uzavřených větraných prostorách v rozmezí teplot
15 – 60 °C. Skladováním a překládáním nesmí dojít k mechanickému poškození
přístroje. S termostaty je nutno zacházet šetrně, bez silnějších otřesů a rázů.
Likvidace Instalace
Likvidaci proveďte následujícím způsobem: Odevzdat do sběrných surovin
Instalace Záruka
Za předpokladu, že výrobek bude umístěn a používán v souladu s pokyny
uvedenými v návodu pro obsluhu, poskytuje výrobce záruku dle platného zákoníku,
pokud nebude sjednáno jinak.
Popis
b
1
2
3
4
c d
99 20
a povolením fixačního šroubu 2 , dosáhnete
1
a svorka 2
1 regulační knoflík
b svorka 3
2 fixační šroub c svorka 1
3 kryt
d zemnící svorka
4 el. průchodka
e nastavení diference
Výrobce odmítne záruční opravu, jestliže byl přístroj poškozen:
při dopravě a skladování odběratelem, popř. jeho zákazníky,
-
při montáži nebo demontáži do zařízení odběratele, popř.. jeho
-
zákazníku.
Instalace Záruční a pozáruční servis
Záruční a pozáruční opravy zajištuje výrobce. Vadný termostat reklamujte u
prodávajícího. Reklamace termostatů je uznána v případě, kdy jsou splněné
podmínky a to :
předložený záruční list reklamovaného termostatu,
-
faktura zaplaceného termostatu,
-
byly dodrženy podmínky návodu na obsluhu a montáž.
-
Instalace
Schéma zapojení
+°C
° ° °
1 -2 při dosažení nastavené teploty rozepne
2
1 -3 při dosažení nastavené teploty sepne
U
1
3
L
N
PE
Prohlášení o shodě:
Pro posouzení shody byl využit protokol č.6450-004/2009
Harmonizované normy: ČSN EN 61010-1:2003, ČSN EN 60695-2-11:2001
info@thermis.cz, www.thermis.cz
Technické informace
T yp
Regulační rozsah
D iference spínání
Stupeň krytí
e
Třída izolace
Rychlost teplotní změny
a
Max. horní teplota okolí
Skladovací teplota
b
Výstup
c
Zatížení kontaktů
d
Instalační umístění
Vývodní trubka
Montáž
Provedení
THP-90
20 -90°C
nastavitelná 1- 8±3K
IP 0 2
I
<1K/min
85°C
15-60°C
NO/NC
1-2 =16( 2,5 )A/250V~
1-3 2,5A/250 = V~
běžné prostředí
M20x1,5
na trubku
volně přístupná nebo zakrytá regulace
