Cuna Mini Cama Aconchego | Crib Aconchego
I28-190 Branco/Jequitibá HP
Opção Berço
Opción de cuna
Crib Option
Requisitos para montagem
Requisitos para la montaje
Assembly Requirements
Imagens meramente ilustrativas,
não acompanha o produto.
Imágenes ilustrativas, no incluidas
con el producto.
Illustrative images, not included
with the product.
Ind. e Com. de Móveis Henn
Mondaí - SC - Brasil
+55 49 3674.3500
@moveishenn
www.henn.com.br
Berço Mini Cama Aconchego
Para limpeza de seu móvel, use uma fl anela seca ou umedecida, e não utilize produtos químicos que possam
danifi car seu produto.
O sistema de montagem dos produtos, funciona de acordo com a ordem crescente dos números indicados no
desenho. Ex: 01, 02, 03, 04... até a conclusão da montagem.
Para solicitação de Assistência Técnica você consumidor deverá entrar em contato com o Lojista o qual você
realizou a compra deste produto e solicitar a assistência técnica das peças avariadas. A garantia abrange todas
as peças, partes e componentes que eventualmente venham apresentar defeito de fabricação no prazo de 03
(três) meses, contando a partir da entrega do produto ao consumidor, mediante nota fi scal de compra. Se houver
qualquer alteração na estrutura do produto ou ocorrer defeito por negligência do montador/consumidor em
relação a instrução de montagem e manuseio, não será fornecido assistência técnica gratuita.
Para limpieza de su móvil, use una franela seca o húmeda, y no utilice productos químicos que puedan dañar su
producto.
El sistema de montaje de los productos funciona de acuerdo con el orden creciente de los números indicados en
el dibujo. Ej.: 01, 02, 03, 04... hasta la conclusión del montaje.
Para solicitar Asistencia Técnica, el consumidor debe comunicarse con el Comercio que usted
realizó la compra de este producto y solicita asistencia técnica para las partes dañadas. La garantía cubre todas
las partes, piezas y componentes que eventualmente puedan presentar defecto de fabricación en el plazo de
03 (tres) meses, contados a partir de la entrega del producto al consumidor, mediante factura de compra. Si se
produce algún cambio en la estructura del producto o se produce un defecto por negligencia del montador/con-
sumidor en relación con las instrucciones de montaje y manipulación, no se prestará asistencia técnica gratuita.
To clean your furniture, use a dry or wet cloth, and do not use chemicals that may damage your product.
The products' assembly system works according to the increasing order of the indicated numbers. For example: 01,
02, 03, 04 ... to the end of the assembly.
To request Technical Assistance, the consumer must contact the retailer from whom you purchased this product
and request technical assistance for the damaged parts. The warranty covers all parts, parts and components that
may eventually present a manufacturing defect within a period of 03 (three) months, counting from the delivery of
the product to the consumer, by means of a purchase invoice. If there is any change in the structure of the product
or defect occurs due to negligence of the assembler/consumer in relation to the assembly and handling instruc-
tion, free technical assistance will not be provided.
INSTRUCCIONES DE MONTAJE
Opção Mini Cama
Opción de cama mini
Mini Bed Option
Pesos máximos recomendados com carga distribuída
Peso máximo recomendado con la carga distribuida
Recommended maximum weight with distributed load.
AVISO
SISTEMA DE MONTAGEM
ASSISTÊNCIA TÉCNICA
ADVERTENCIA
SISTEMA DE MONTAJE
ASISTENCIA TÉCNICA
NOTICE
ASSEMBLY SYSTEM
TECHNICAL ASSISTANCE
INSTRUÇÕES DE
MONTAGEM
ASSEMBLY INSTRUCTIONS
ITM/I28-
1

Advertisement

loading
Need help?

Need help?

Do you have a question about the Aconchego I28-190 and is the answer not in the manual?

Questions and answers

Summary of Contents for HENN Aconchego I28-190

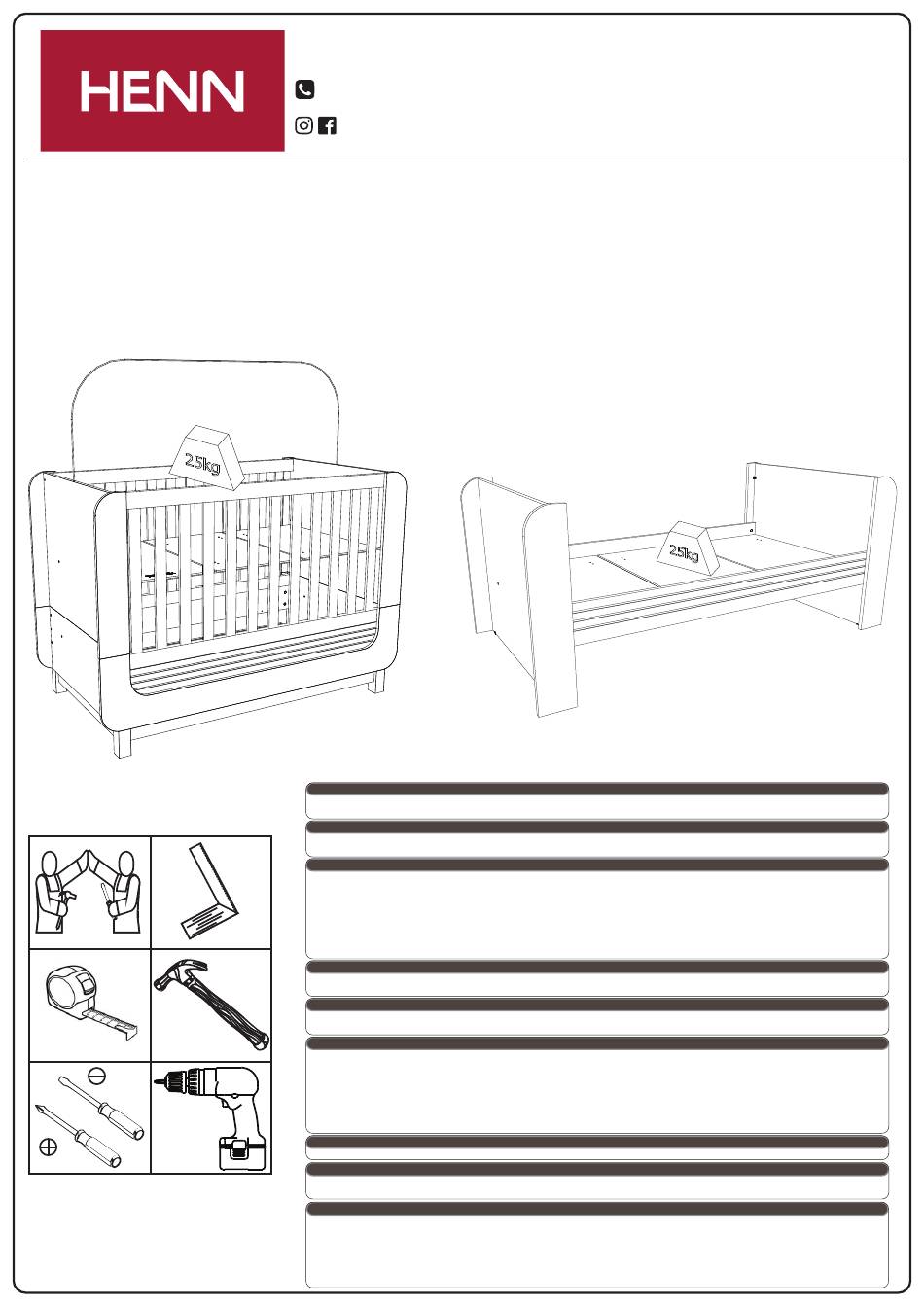

  • Page 1 ITM/I28- Ind. e Com. de Móveis Henn INSTRUÇÕES DE Mondaí - SC - Brasil MONTAGEM +55 49 3674.3500 INSTRUCCIONES DE MONTAJE @moveishenn ASSEMBLY INSTRUCTIONS www.henn.com.br Berço Mini Cama Aconchego Cuna Mini Cama Aconchego | Crib Aconchego I28-190 Branco/Jequitibá HP Opção Berço Opción de cuna...
