Ameriwood HOME 1524222WCOM Manual

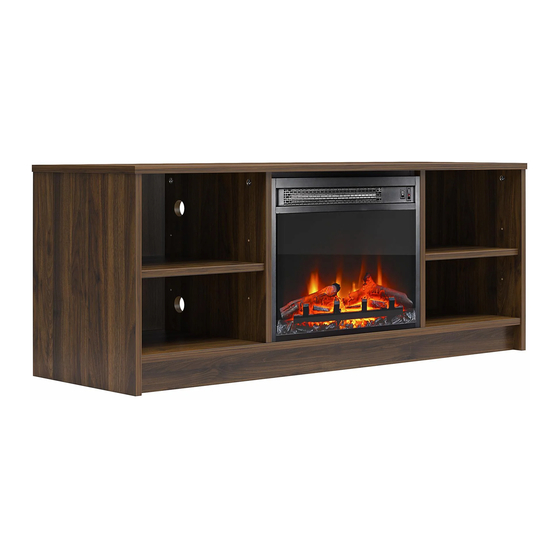

Fireplace/tv stand
Hide thumbs

Advertisement

Table of Contents

1524222WCOM
Fireplace/TV Stand
Date of Purchase ___ / ___ / ___
Lot Number:
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
WARNING
Unit can tip over causing severe injury or death.
‐ Do Not allow children to climb on unit
‐ Put heavy items on lower shelves
‐ Two people required for assembly
Do Not Return This Product!
Contact our customer service team for help first.
Call: 1‐800‐489‐3351 (toll free)
Visit: www.ameriwoodhome.com
Easy
Assembly Difficulty Meter
Follow Ameriwood Home
B341524222COM0E
Tough
You
Tube

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 1524222WCOM and is the answer not in the manual?

Questions and answers

Related Manuals for Ameriwood HOME 1524222WCOM

Summary of Contents for Ameriwood HOME 1524222WCOM

  • Page 1 1524222WCOM Fireplace/TV Stand B341524222COM0E Date of Purchase ___ / ___ / ___ Lot Number: Do Not Return This Product!  Contact our customer service team for help first. Call: 1‐800‐489‐3351 (toll free)   Visit: www.ameriwoodhome.com THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE. WARNING Easy Tough Unit can tip over causing severe injury or death. Assembly Difficulty Meter ‐ Do Not allow children to climb on unit Follow Ameriwood Home ‐ Put heavy items on lower shelves ‐ Two people required for assembly Tube...

  • Page 2: Helpful Hints

    Contact Us! Do NOT return this product! Contact our friendly customer service team first for help. Call us! 1‐800‐489‐3351 Monday‐Friday Visit ameriwoodhome.com to view the  limited warranty valid in the U.S. and Canada. Helpful Hints PEOPLE NEEDED FOR ASSEMBLY: 2 ‐ Open your item in the area you plan to keep it to avoid excessive heavy lifting.     ‐ Identify, sort and count the parts before attempting assembly.     ‐ Wood dowels are lightly tapped in with a hammer.    ‐ Make sure to always face the point on the top of the Cam Lock towards the  outer edge.      ‐ Do NOT use harsh chemicals or abrasive cleaners on this item.     ‐ Never push, pull, or drag your furniture.   2  ameriwoodhome.com...

  • Page 3: Before You Start

    Before You Start  Read through each step carefully and follow the proper order    Separate and count all your parts and hardware Parts are labeled on the surface or edge of the part    Give yourself enough room for the assembly process    Have the following tools: #2 Phillips Head  Screwdriver, a ruler or tape measure and Hammer Caution: If using a power drill or power screwdriver for screwing,   please be aware to slow down and stop when screw is tight.  Failure to do so may result in stripping the screw.  Cam Lock Fastening System This Cam Lock Fastening System will be used throughout the assembly process. Arrow to point towards end  hole in edge of part. End hole Press CAM BOLT into hole. Press CAM LOCK into hole. Using a screwdriver, turn the CAM LOCK clockwise to  lock the CAM LOCK and CAM BOLT into their holes  Press parts together so CAM BOLT inserts  and fastening parts together. into edge hole. 3  ameriwoodhome.com...
  • Page 4 Before You Start Please Note: You may need to lightly tap the wood dowels with a hammer into  the holes during your assembly process. Not Actual Size Wood Dowel  Actual Size Wood dowel will extend out  approximately 3/8". 2 PEOPLE NEEDED FOR ASSEMBLY CAUTION: Failure to use 2 people  for assembly could result in unit  damage or personal injury 4  ameriwoodhome.com...

  • Page 5: Board Identification

    Board Identification Not actual size Left Panel Right Panel Left Partition Right Partition 31524222010 31524222030 31524222020 31524222040 Bottom Back (x2) 31524222060 31524222050 31524222070 Kick Adjustable Shelf (x2) 31524222090 31524222080 5  ameriwoodhome.com...
  • Page 6 Board Identification Not actual size 6  ameriwoodhome.com...

  • Page 7: Part List

    ote: Your unit may contain extra hardware. Part List Actual Size (x4) (x20) (x12) (x5) (x20) #A23030 #A22710 #A21670 #A22760 #A22700 cam bolt wood dowel confirmat cam lock quickloc (x3) (x8) (x8) #A12120 #A80250 #A245222 7/16" screw shelf support decorative cam cover Not Actual Size 9b x3 (x1)
  • Page 8 STEP 1 (x2) (x4) (x1) Dowels extend out 3/8".  For more details, please  see page 4 Insert two cam locks (1), four cam bolts (2) and one wood dowel (3) into the Left Panel (A). Proper orientation  of cam lock 8  ameriwoodhome.com...
  • Page 9 STEP 2 Dowels extend out 3/8".  (x1) (x2) (x4) For more details, please  see page 4 Insert two cam locks (1), four cam bolts (2) and one wood dowel (3) into the Right Panel (B). Proper orientation  of cam lock 9  ameriwoodhome.com...
  • Page 10 STEP 3 (x1) (x2) (x2) Dowels extend out 3/8".  For more details, please  see page 4 Insert two cam locks (1), two cam bolts (2) and one wood dowel (3) into the Left Partition (C). Proper orientation  of cam lock 10  ameriwoodhome.com...
  • Page 11 STEP 4 (x1) (x2) (x2) Dowels extend out 3/8".  For more details, please  see page 4 Insert two cam locks (1), two cam bolts (2) and one wood dowel (3) into the Right Partition (D). Proper orientation  of cam lock 11  ameriwoodhome.com...
  • Page 12 STEP 5 Dowels extend out 3/8".  (x8) (x4) For more details, please  see page 4 Insert four cam locks (1) and two wood dowel (3) into each Back (E). Proper orientation  of cam lock Proper orientation  of cam lock unfinished surface 12  ameriwoodhome.com...
  • Page 13 STEP 6 (x8) Press in eight cam bolts (2) into the Top (F). 13  ameriwoodhome.com...
  • Page 14 STEP 7 (x4) (x4) Dowels extend out 3/8".  For more details, please  see page 4 Insert four cam locks (1) and 4 wood dowels (3) into Bottom (G). finished edge Proper orientation  of cam lock unfinished surface Proper orientation  of cam lock 14  ameriwoodhome.com...
  • Page 15 STEP 8 Pressed into hole and  flush against board (x5) Insert five quicklocs (4) into Kick (I).  Proper orientation  of quickloc Proper orientation  of quickloc Proper orientation  of quickloc 15  ameriwoodhome.com...
  • Page 16 STEP 9 Turn clockwise to  lock in place. Position Kick (I) onto Bottom (G) so three quicklocs (4) engage the holes in the Bottom (G). Turn  quickloc (4) clockwise to lock both parts together. unfinished surface 16  ameriwoodhome.com...
  • Page 17 STEP 10 Lay Left Partition (C) and Right Partition (D) flat on the working surface as shown. Engage the cam  bolts (2) into the cam locks (1) in both Backs (E). Turn clockwise with screwdriver to lock in place. unfinished  surface unfinished  surface 17  ameriwoodhome.com...
  • Page 18 STEP 11 (x4) Insert screws (5) through the Bottom (G) and into both the Left Partition (C) and the Right Partition  (D). Please note: view is turned slightly to better view all panels. Finished Edges Face Up unfinished   surface finished  surface 18  ameriwoodhome.com...
  • Page 19 STEP 12 Attach the Left and Right Panels (A&B) as shown, making sure when attaching, the cam bolts (2) and  wood dowels (3) in Bottom (G) engage into the holes in the Left and Right Panels (A&B). Also make sure the quicklocs (4) in the end of the Kick (I) engage the hole in the Left & Right Panels (A&B). Once all  hardware is engaged into the holes, tighten the cam locks (1) in the Bottom (G) and tighten the  quicklocs (4) in Kick (I). Please note: You will lock the cam locks (1) that attach the Backs (E) to the Left  and Right Panels (A&B) in step 14. Also please note: view is turned slightly to better view all panels. Finished Edges Face Up Turn clockwise to lock in place. 19  ameriwoodhome.com...
  • Page 20 STEP 13 Engage the cam bolts (2) that are in the Top (F) into the cam locks (1) in the Left Panel (A), the Right  Panel (B), the Left Partition (C) and the Right Partition (D). Turn clockwise to lock in place. Finished Edges Face Up 20  ameriwoodhome.com...
  • Page 21 STEP 14 With the help of another person, carefully stand your unit upright. Lock the cam locks (1) that were  not locked in each of the Backs (E) in step 12. All back edges and  surfaces are unfinished 21  ameriwoodhome.com...
  • Page 22 STEP 15 Not Actual Size #A95060 Fireplace Insert CAUTION: THE FIREPLACE BOX COMES WITH THE INSTRUCTION MANUAL FOR  OPERATION. FOR SAFETY REASON, PLEASE CAREFULLY READ AND FOLLOW THE  INSTRUCTION MANUAL BEFORE OPERATING. PLEASE NOTE: WHEN TURNING ON THIS APPLIANCE THERE WILL BE A SLIGHT BURN OFF SMELL. THIS ODOR WILL REMAIN ONLY FOR A BRIEF PERIOD OF TIME AND  WILL SUBSIDE. THIS APPLIANCE IS A HEATING ELEMENT, IT WILL GET HOT QUICKLY. WARNING! If the information in the fireplace operating manual is not followed, an electric shock or fire may result in property damage, personal injury, or loss of life. 22  ameriwoodhome.com...
  • Page 23 STEP 16 Not Actual Size (x3) (x1) Position the fireplace insert brackets (9b) on the fireplace insert (9a) where the pre‐assembled  screws are located as shown below. Please note: do not fully tighten in this step. Note: outlet cord not shown Fit screw head  into keyhole slot Be sure fireplace brackets  orientation is correct 23  ameriwoodhome.com...
  • Page 24 STEP 17 Place the fireplace insert (9a) with the fireplace brackets (9b) attached, into the opening in the center of the unit. Please refer to the diagram to help with the placement of the fireplace insert (9a). Locate the  pilot holes in Right Partition (D), at the approximate location shown on the diagram. Note that the holes in the Left Partition (C) and the Bottom (G) will be at the same distance. Ensure that the fireplace  brackets (9b) are positioned as shown. Please note: parts were  removed to view pilot holes  Side View and dimensions 6 1/2 in Note: the Left Partition  (C) is hidden in this view. Note: Fireplace Insert  will be positioned  approximately  "  inward from the front  edge of the left and right partitions (C&D). 1/4 in Pro Tip: use a flashlight to help locate the pilot holes in panels C, D, and G. 24  ameriwoodhome.com...
  • Page 25 STEP 18 Engage each screw (6) into each fireplace bracket (9b) as shown  below and fully tighten. Then, fully tighten the pre‐assembled  screws from the fireplace insert (9a) to the fireplace bracket (9b). (x3) back view Pro Tip: use a flashlight to help locate the pilot holes in panels C, D, and G. 25  ameriwoodhome.com...
  • Page 26 STEP 19 (x8) Press in and lightly tap with a hammer, eight decorative cam covers (8) The top (F) was removed  to better show the view 26  ameriwoodhome.com...
  • Page 27 STEP 20 (x8) Insert two support pins (7) into Left Panel (A) at the desired level. Repeat for the Left Partition (C) at  the same desired level. Then, repeat for the Right Panel (B) and the Right Partition (D). Rear adjustable shelf holes  are hidden in this view. 27  ameriwoodhome.com...

  • Page 28: Maximum Loads

    Maximum Loads   This unit has been designed to support the maximum loads shown.  Exceeding these load limits  could cause sagging, instability, product collapse, and/or serious injury. Please apply the TV Warning Label B64355 to the Top (F) in a  visible location. It is a reminder of the maximum weight your  television can be for this particular item. Please note, the label  is permanent. Once affixed to your item, it will not come off  and will damage the surface if you try and remove it. 60 lbs B64355 27.2 kg Warning Label 15 lbs 6.8 kg 15 lbs 6.8 kg 15 lbs 6.8 kg 15 lbs 6.8 kg                               Certificate of Conformity 1. This certificate applies to the Dorel Home Furnishings, Inc. product identified by this instruction manual. 2. This certificate applies to compliance of this product with the CPSC Ban on Lead‐Containing Paint (16 CFR 1303). 3. This product is distributed by: Dorel Home Furnishings, Inc.                                                            410 East First Street South                                                            Wright City, MO 63390                                                            636‐745‐3351  4. Site of Manufacture: Cornwall, ON  5. See front page of instruction manual for date of manufacture. 28  ameriwoodhome.com...
  • Page 29 Register your product to receive the following: * New trend details ‐ sneak peek on what's new * Surveys ‐ have a voice within our community * Exclusive deals and discount codes * Quick and easy replacement part service   To register your product, visit ameriwoodhome.com Visit your local retailer's website, rate your purchased  product and leave us some feedback! We would like to extend a big "Thank You" to all of  our customers for taking the time to assemble this  Ameriwood Home product, and to give us your  valuable feedback. 29  ameriwoodhome.com...
