Betriebsanleitung | Operating instructions | Notice d'instruction
Istruzioni per l'uso | Instrucciones de servicio | 使用手册 | 取扱説明書 | 사용 설명서
570088-BAL-AB
2024-08; Replaces: 2024-06
DE/EN/FR/IT/ES/ZH/JA/KO

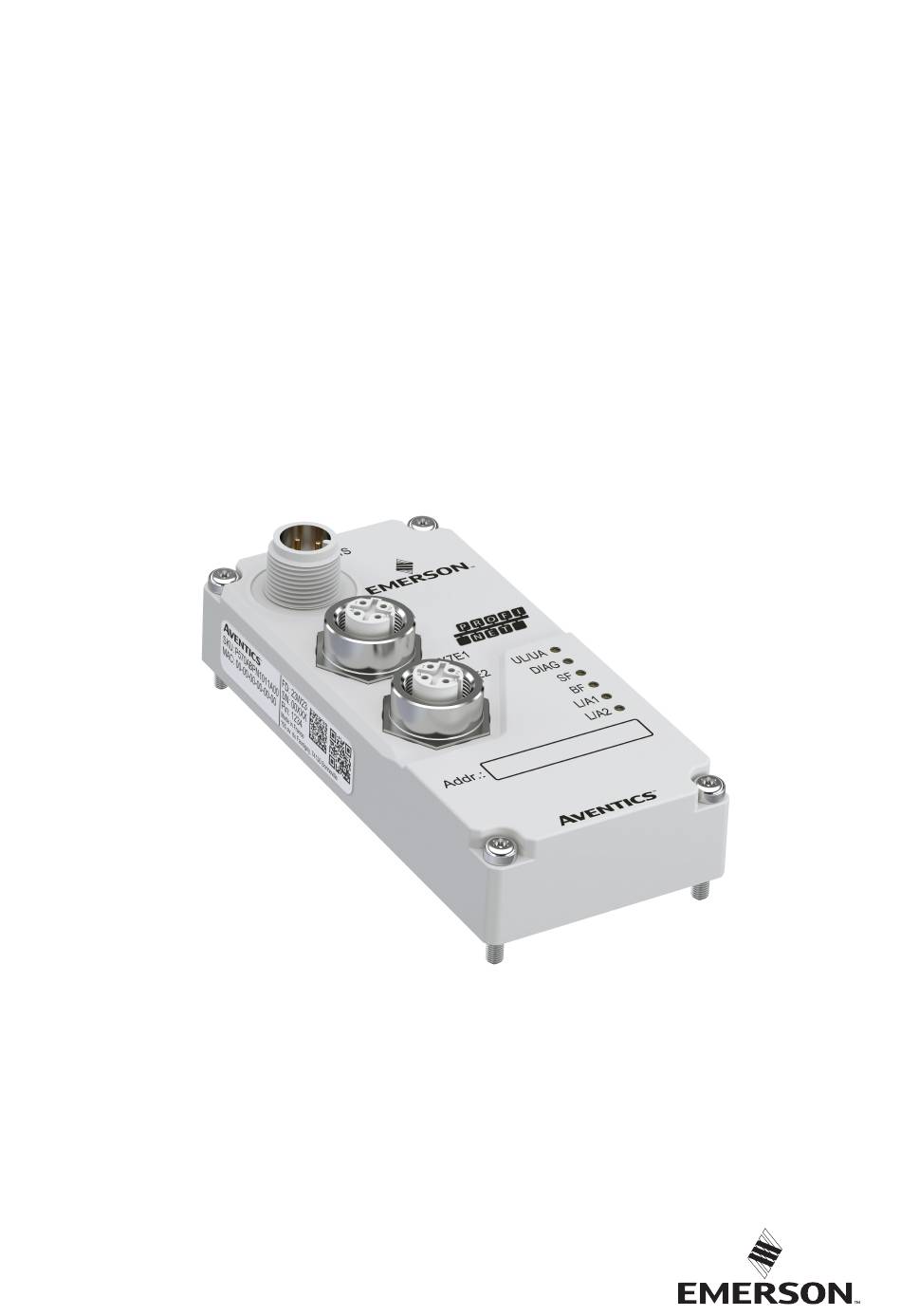

AVENTICS™ PROFINET-IO
Buskoppler XVES
Bus coupler XVES
Coupleur de bus XVES
Accoppiatore bus XVES
Acoplador de bus XVES
总线耦合器 XVES
バス連結器 XVES
버스 커플러 XVES
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Emerson AVENTICS PROFINET-IO XVES Series
Summary of Contents for Emerson AVENTICS PROFINET-IO XVES Series
- Page 1 Betriebsanleitung | Operating instructions | Notice d’instruction Istruzioni per l'uso | Instrucciones de servicio | 使用手册 | 取扱説明書 | 사용 설명서 570088-BAL-AB 2024-08; Replaces: 2024-06 DE/EN/FR/IT/ES/ZH/JA/KO AVENTICS™ PROFINET-IO Buskoppler XVES Bus coupler XVES Coupleur de bus XVES Accoppiatore bus XVES Acoplador de bus XVES 总线耦合器...
-
Page 2: Table Of Contents
Inhaltsverzeichnis Zu dieser Dokumentation........................................Gültigkeit der Dokumentation......................................Zusätzliche Dokumentationen ......................................Verwendete Abkürzungen........................................ Sicherheit............................................Zu diesem Kapitel..........................................Bestimmungsgemäße Verwendung ....................................Nicht bestimmungsgemäße Verwendung..................................Pflichten des Betreibers ........................................Qualifikation des Personals....................................... Gefahrenquellen ..........................................2.6.1 Materialschäden......................................... Lieferumfang ............................................. Transport und Lagerung........................................Produkt transportieren ........................................Produkt lagern.......................................... - Page 3 Wartung............................................Nach der Instandhaltung ........................................10 Demontage und Austausch ........................................ 10.1 Vorbereitung............................................ 10.2 Vorgehen ............................................11 Daten und Parameter ......................................... 11.1 Hinweise zur Sicherheit ........................................11.2 Anzeige ............................................11.2.1 LED-Anzeige........................................11.3 Pinbelegung ............................................. 12 Entsorgung ............................................13 Fehlersuche und Fehlerbehebung....................................... 10 13.1 Vorgehen ............................................
-
Page 4: Zu Dieser Dokumentation
QR-Code Link Beschreibung bedienen, demontieren oder warten, nicht unter dem Einfluss von Alkohol, sonstigen Drogen oder Medikamenten stehen, die die Reaktionsfähigkeit be- www.emerson.com/ Downloads und weiterführende Informationen zu die- einflussen. xv03c sem Produkt finden Sie auf der Produktseite im Emer- son Store. -
Page 5: Lieferumfang
• Wenn ein Remotezugriff erforderlich ist, ausschließlich sichere Methoden wie 5.2 Kennzeichnung und Identifikation virtuelle private Netzwerke (VPNs) verwenden. Typenschild ACHTUNG! VPNs, Firewalls und andere softwarebasierte Produkte können Si- cherheitslücken aufweisen. Die Sicherheit der VPN-Nutzung kann nur so hoch sein wie die Sicherheit der angeschlossenen Geräte. Daher immer die aktuelle Version des VPNs, der Firewall und anderer softwarebasierter Produkte ver- wenden. -
Page 6: Montage Und Installation
2. Falls die SPS nicht mit der GSDML-Datei kompatibel ist: Ältere Version der GSDML-Datei herunterladen und verwenden. 6.2.3 Softwareinstallation ð Verfügbare Parameter werden über die Konfigurationsdatei im SPS-Konfi- 1. Produktseite im Emerson Store aufrufen: http://www.emerson.com/xv03c | gurationsprogramm angezeigt. http://www.emerson.com/xv05c 3. Parameter der einzelnen Module im SPS-Konfigurationsprogramm anpassen. -
Page 7: Gerätenamen Vergeben
Parameter für Diagnosemeldungen 7.1.2 Gerätenamen vergeben Deaktiviert (Voreinstellung) Diagnose wird nicht an die SPS weitergemeldet. Hinweise Aktiviert Diagnose wird an die SPS weitergemeldet. 1. Im SPS-Konfigurationsprogramm das Produkt als Slave im Feldbussystem konfigurieren. Tab. 1: Diagnosemeldungen 2. Im SPS-Konfigurationsprogramm dem Produkt einen eindeutigen Namen ge- Meldungstyp Fehlerwert Fehlerbeschreibung... -
Page 8: Produkt Manuell Konfigurieren
7.1.4 Produkt manuell konfigurieren 7.1.5 Firmware aktualisieren 1. Sicherstellen, dass das Produkt nicht mit der Steuerung verbunden ist. 1. Sicherstellen, dass das Produkt nicht mit der Steuerung verbunden ist. 2. In einem Browser die IP-Adresse des Produkts aufrufen. 2. In einem Browser die IP-Adresse des Produkts aufrufen. 3. -
Page 9: Vorbereitung
• Minimum oder Maximum der zulässigen Temperatur. Siehe g 14. Technische 10.1 Vorbereitung Daten. Schutzmaßnahmen durchführen. Siehe g 6.2.2 Schutzmaßnahmen durch- • Starker Schmutzanfall führen. • Nähe zu fettlösenden Flüssigkeiten oder Dämpfen Werkzeug Als Folge von aggressiven Umgebungsbedingungen ergeben sich weitere Vorga- ben für die Inspektion: •... -
Page 10: Anzeige
13 Fehlersuche und Fehlerbehebung 11.2 Anzeige 11.2.1 LED-Anzeige 13.1 Vorgehen Bezeichnung Farbe Zustand Bedeutung Schritt 1: Anlage prüfen UL/UA Grün Leuchtet Versorgungsspannung ist größer als Bei Störungen zuerst die Anlage prüfen bzw. den Anlagenteil, in den das Pro- 18 V. dukt verbaut ist. Folgende Punkte prüfen: Ventilversorgungsspannung ist grö- •... -
Page 11: Technische Daten
Keine Verbindung zu Netz- Feldbusverbindung X7E1 werkteilnehmer. oder X7E2 mit Netzwerkteil- 15 Ersatzteile nehmer verbinden. Verbindungkabel beschädigt. Verbindungskabel austau- Hinweise zu Ersatzteilen finden Sie auf der Produktseite im Emerson Store. schen. Netzwerkteilnehmer beschä- Netzwerkteilnehmer austau- digt. schen. 16 Zubehör Produkt beschädigt. - Page 12 Table of contents About this documentation ......................................... 14 Documentation validity........................................Additional documentation ....................................... Abbreviations used........................................... Safety..............................................About this chapter..........................................Intended use ............................................ Improper use............................................ Obligations of the operator ......................................Personnel qualifications........................................Hazards ............................................2.6.1 Material damage ........................................ Scope of delivery ..........................................Transport and storage ........................................
- Page 13 Maintenance ............................................ After service ............................................. 10 Disassembly and exchange......................................... 19 10.1 Preparation ............................................10.2 Procedure............................................11 Data and parameters.......................................... 19 11.1 Notes on safety ..........................................11.2 Display ............................................. 11.2.1 LED display......................................... 11.3 Pin assignment ..........................................12 Disposal ............................................. 13 Troubleshooting ..........................................13.1 Procedure............................................
-
Page 14: About This Documentation
Downloads and further information on this product Only personnel qualified for the tasks at hand are allowed to perform the activi- xv03c can be found on the product page at the Emerson ties described in this documentation. Depending on the activity, this requires ba- Store. -
Page 15: Scope Of Delivery
Product identification 3 Scope of delivery The ordered product is clearly identified by the material number. The material • 1x Bus coupler (see: order) number can be found in these locations: If you have configured your product with optional elements, these elements •... -
Page 16: Required Accessories, Materials And Tools
1. Load the GSDML file in the PLC configuration program. 6.2.3 Software installation 2. If the PLC is not compatible with the GSDML file: Download and use an older 1. Call up the product page in the Emerson Store: http://www.emerson.com/ version of the GSDML file. xv03c | http://www.emerson.com/xv05c ð... -
Page 17: Assigning Device Name
Diagnosis mask for valve outputs • Does not start or end with a hyphen. • Does not start with character string “port-x” (x=0 … 9). Table 2: Assignment of the bits to the output positions Example of name assignment with the SIMATIC software from Siemens: Byte Output position Byte... -
Page 18: Updating Firmware
Reading out diagnosis data 7.2 Step-by-step commissioning 7.2.1 Carrying out a self-test 1. Ensure that the product is not connected to the control. 2. Call up the IP address of the product in a browser. 3. Ensure that the pneumatic supply is disconnected. 4. -
Page 19: Cleaning
Detailed inspection 10.2 Procedure • Identifications and warnings on the product: The system owner has to replace labels or warnings that are difficult to read immediately. • Check the compressed air connections. • Check the lines. • Check tubing. • Check the seals. •... -
Page 20: Pin Assignment
This section contains an excerpt of the most important technical data. Further If the malfunction cannot be eliminated as described under “Remedy”: Disas- technical data can be found on the product page in the Emerson store. semble the product and return it. See g 4.3 Returning the... -
Page 21: Spare Parts
Output data volume 48 bits Input data volume 112 bits 15 Spare parts Information on spare parts can be found on the product page in the Emerson store. 16 Accessories Information on accessories can be found on the product page in the Emerson store. - Page 22 Table des matières A propos de cette documentation ...................................... 24 Validité de la documentation......................................Documentation supplémentaire ...................................... Abréviations utilisées........................................Sécurité.............................................. À propos de ce chapitre ........................................Utilisation conforme......................................... Utilisation non conforme........................................Obligations de l’exploitant ....................................... Qualification du personnel ....................................... Sources de danger..........................................2.6.1 Dommages matériels......................................
- Page 23 Maintenance ............................................ Après l’entretien..........................................10 Démontage et remplacement ......................................29 10.1 Préparation ............................................10.2 Procédure............................................11 Données et paramètres ........................................30 11.1 Consignes relatives à la sécurité ....................................... 11.2 Affichage............................................11.2.1 Affichage LED........................................11.3 Affectation des broches........................................12 Elimination............................................13 Recherche et élimination de défauts....................................30 13.1 Procédure............................................
-
Page 24: Propos De Cette Documentation
Des téléchargements et informations additionnelles capacité de réaction. xv03c sur ce produit sont disponibles sur la page dédiée au produit dans l’Emerson Store. • L’exploitant doit garantir l’utilisation d’EPI. Respecter les directives de l’instal- lation complète. www.emerson.com/ xv05c 2.5 Qualification du personnel Seul le personnel qualifié... -
Page 25: Fourniture
• Si un accès à distance est nécessaire, utiliser exclusivement des méthodes 5.2 Marquage et identification sûres telles que les réseaux privés virtuels (VPN). Plaque signalétique REMARQUE! Les VPN, pare-feu et autres produits logiciels peuvent présenter des failles de sécurité. La sécurité de l'utilisation du VPN ne peut être qu'aussi élevée que la sécurité... -
Page 26: Montage Et Installation
ð Les paramètres disponibles sont affichés via le fichier de configuration dans le programme de configuration. 1. Ouvrir la page de produit dans l’Emerson Store : http://www.emerson.com/ xv03c | http://www.emerson.com/xv05c 3. Adapter les paramètres des différents modules dans le programme de confi- guration de l’API. -
Page 27: Attribution D'un Nom D'appareil
Paramètre pour messages de diagnostic 2. Établir une connexion avec l’API. 3. Transmettre les données de l’îlot de distribution à l’API. Voir documentation Désactivé (préréglage) Le diagnostic n’est pas transmis à l’API. de l’API. Activé Le diagnostic est transmis à l’API. Tab. 1: Messages de diagnostic 7.1.2 Attribution d’un nom d’appareil Type de message... -
Page 28: Configuration Manuelle Du Produit
3. Lire l’avertissement. Valeur Positions de SW2 du 4e 4. Confirmer l’avertissement. octet 5. Surveiller le statut du distributeur. Désactivation du distributeur Décocher la case. 7.1.4 Configuration manuelle du produit 7.1.5 Actualisation du progiciel 1. S’assurer que le produit n’est pas relié à la commande. 1. -
Page 29: Entretien
9 Entretien 9.4 Après l’entretien Si aucun dommage n’a été détecté et que l’exploitant n’a pas signalé de dysfonc- 9.1 Inspection tionnement, le produit peut être rebranché à l’alimentation électrique et mis en service. 9.1.1 Spécifications générales Utilisation dans des conditions ambiantes normales 10 Démontage et remplacement •... -
Page 30: Données Et Paramètres
11 Données et paramètres 12 Elimination Une élimination inadéquate du produit et de l’emballage entraîne une pollution 11.1 Consignes relatives à la sécurité de l’environnement. Les matières premières ne peuvent alors plus être recyclées. Éliminer le produit, l’emballage ainsi que les éventuels consommables utilisés •... -
Page 31: Données Techniques
Des informations relatives aux accessoires sont disponibles sur la page dédiée au Ce chapitre contient un extrait des principales données techniques. D’autres don- produit dans l’Emerson Store. nées techniques sont disponibles sur la page dédiée au produit dans l’Emerson Description Référence Store. - Page 32 Indice Sulla presente documentazione ......................................34 Validità della documentazione ......................................Documentazione aggiuntiva ......................................Abbreviazioni utilizzate ........................................Sicurezza............................................Sul presente capitolo........................................Uso a norma ............................................. Uso non a norma ..........................................Obblighi del gestore ......................................... Qualifica del personale ........................................Fonti di pericolo..........................................2.6.1 Danni materiali........................................
- Page 33 Manutenzione ..........................................Dopo la manutenzione ........................................10 Smontaggio e sostituzione ......................................... 39 10.1 Preparazione ............................................ 10.2 Procedura............................................11 Dati e parametri ..........................................11.1 Indicazioni sulla sicurezza ......................................... 11.2 Visualizzazione ..........................................11.2.1 Indicatore LED........................................11.3 Piedinatura............................................12 Smaltimento ............................................13 Ricerca e risoluzione errori ......................................... 40 13.1 Procedura............................................
-
Page 34: Sulla Presente Documentazione
Per i download e per maggiori informazioni sul prodot- xv03c to consultare la pagina del prodotto nell'Emerson Sto- 2.5 Qualifica del personale Utilizzare esclusivamente personale qualificato e preposto per svolgere le attività www.emerson.com/ descritte nella presente documentazione. Queste attività richiedono conoscenze... -
Page 35: Fornitura
• Assicurarsi che su tutti i prodotti collegati alla rete sia installata l'ultima versio- 5.2 Marcatura e identificazione ne software e firmware approvata. Targhetta di identificazione 3 Fornitura • 1x Accoppiatore bus (vedere ordinazione) Se il prodotto è stato configurato con elementi opzionali, questi elementi so- no già... -
Page 36: Montaggio E Installazione
ð I parametri disponibili vengono visualizzati nel programma di configurazio- 6.2.3 Installazione software ne PLC tramite il file di configurazione. 1. Richiamare la pagina del prodotto nell'Emerson Store: http:// 3. Regolare i parametri dei singoli moduli nel programma di configurazione PLC. www.emerson.com/xv03c | http://www.emerson.com/xv05c ð... -
Page 37: Assegnare Nomi Ai Dispositivi
7.1.2 Assegnare nomi ai dispositivi Attivati La diagnosi viene comunicata al PLC. Indicazioni Tab. 1: Segnalazioni diagnostiche 1. Configurare il prodotto come slave nel sistema fieldbus all'interno del pro- Tipo di segnalazione Valore di er- Descrizione dell'errore gramma di configurazione PLC. rore Standard Tensione troppo bassa... -
Page 38: Configurare Manualmente Il Prodotto
7.1.4 Configurare manualmente il prodotto 7.1.5 Aggiornare il firmware 1. Assicurarsi che il prodotto non sia collegato al comando. 1. Assicurarsi che il prodotto non sia collegato al comando. 2. Richiamare l'indirizzo IP del prodotto in un browser. 2. Richiamare l'indirizzo IP del prodotto in un browser. 3. -
Page 39: Preparazione
Impiego in condizioni ambientali aggressive Utensili Per condizioni ambientali aggressive si intendono ad es.: • 1x cacciavite Torx 10 • Temperatura minima o massima consentita. Vedere g 14. Dati tecnici. 10.2 Procedura • Elevate quantità di sporcizia • Vicinanza a liquidi o vapori che sciolgono i grassi In presenza di condizioni ambientali aggressive si applicano ulteriori disposizioni per l'ispezione: •... -
Page 40: Piedinatura
• Impostazioni. Vedi g 14. Dati tecnici. Definizione Colore Stato Significato Verde Lampeggia La tensione di alimentazione è supe- Passo 2: controllare il prodotto (1 Hz) riore a 10 V e inferiore a 18 V. 1. Disattivare l’alimentazione elettrica e pneumatica dell’impianto o di tutte le Rosso Lampeggia La tensione di alimentazione è... -
Page 41: Dati Tecnici
Il presente capitolo contiene un estratto dei principali dati tecnici. Per maggiori Connettore a spina, serie CN2, male, M12x1, a 4 pin, R419801401 informazioni sui dati tecnici consultare la pagina del prodotto nell'Emerson Store. codifica D, uscita cavo diritta a 180°, per la connessione fieldbus X7E1/X7E2 Generalità... - Page 42 Índice de contenidos Acerca de esta documentación......................................44 Validez de la documentación......................................Documentación adicional......................................... Abreviaturas utilizadas ........................................Seguridad ............................................Acerca de este capítulo........................................Uso previsto ............................................. Uso no previsto ..........................................Obligaciones de la empresa explotadora ..................................Cualificación del personal ......................................... Fuentes de peligro..........................................
- Page 43 Mantenimiento ..........................................Tras el mantenimiento ........................................10 Desmontaje y sustitución ........................................49 10.1 Preparación ............................................10.2 Procedimiento..........................................11 Datos y parámetros..........................................50 11.1 Notas sobre seguridad........................................11.2 Indicación............................................11.2.1 Indicador LED ........................................11.3 Asignación de pines.......................................... 12 Eliminación ............................................13 Localización de fallos y su eliminación ....................................50 13.1 Procedimiento..........................................
-
Page 44: Acerca De Esta Documentación
Encontrará descargas y más información sobre este ción. xv03c producto en la página del producto en Emerson Store. • El usuario deberá garantizar el uso de equipo de protección individual (EPI). Respetar las especificaciones de la documentación. www.emerson.com/ xv05c 2.5 Cualificación del personal... -
Page 45: Volumen De Suministro
¡NOTA! Las VPNS, los cortafuegos y los productos basados en software pue- 5.2 Marcado e identificación den constituir brechas de seguridad. La seguridad en el uso de una VPN de- pende del nivel de seguridad de los dispositivos conectados. Por ello, utilizar Placa de características siempre la versión actual de las VPN, del cortafuegos y de otros productos ba- sados en software. -
Page 46: Montaje E Instalación
2. Si el PLC no fuera compatible con el archivo GSDML: descargar y utilizar la ver- 6.2.3 Instalación del software sión antigua del archivo GSDML. 1. Acceder a la página del producto en Emerson Store: http:// ð Los parámetros disponibles se mostrarán en el programa de configuración www.emerson.com/xv03c | http://www.emerson.com/xv05c del PLC por medio del archivo de configuración. -
Page 47: Otorgar Nombre Al Aparato
Parámetros para los mensajes de diagnóstico 3. Transmitir los datos del sistema de válvulas al PLC. Véase la documentación del PLC. Desactivado (preajuste) El diagnóstico no se notificará al PLC. Activado El diagnóstico se notificará al PLC. 7.1.2 Otorgar nombre al aparato Tab. 1: Mensajes de diagnóstico Notas Tipo de mensaje... -
Page 48: Configurar Manualmente El Producto
3. Leer advertencia. Valor Posiciones de SW2 del 4.º 4. Confirmar advertencia. octeto 5. Supervisar estado de válvulas. Desactivar válvula Eliminar la marca de verificación de la casilla de verificación. 7.1.4 Configurar manualmente el producto 7.1.5 Actualizar firmware 1. Asegurarse de que el producto no esté conectado con el control. 1. -
Page 49: Mantenimiento
9 Mantenimiento 9.4 Tras el mantenimiento Si no se han detectado daños y la empresa explotadora no ha notificado ninguna 9.1 Inspección avería, el producto puede volver a conectarse a la fuente de alimentación y po- nerse en funcionamiento. 9.1.1 Especificaciones generales Uso en condiciones ambientales normales 10 Desmontaje y sustitución •... -
Page 50: Datos Y Parámetros
11 Datos y parámetros 12 Eliminación La eliminación inadecuada del producto provoca contaminación ambiental. En- 11.1 Notas sobre seguridad tonces, las materias primas ya no se pueden reciclar. Eliminar el producto, el envase y posibles equipos generados de acuerdo con •... -
Page 51: Datos Técnicos
14 Datos técnicos 16 Accesorios Este capítulo incluye un resumen de los datos técnicos más importantes. Encon- trará más datos técnicos en la página del producto en Emerson Store. Encontrará indicaciones sobre accesorios en la página del producto en Emerson Generalidades Store. - Page 52 目录 关于本文档 .............................................. 文档有效性 ............................................ 附加文档............................................所使用的缩写 ..........................................安全 ................................................. 关于本章节 ............................................ 按规定使用 ............................................ 违规使用............................................运营方义务 ............................................ 人员资质............................................危险源 ............................................2.6.1 材料损坏.......................................... 供货范围..............................................运输和存放 .............................................. 运输产品............................................存放产品............................................退回产品............................................产品说明..............................................简要说明............................................标志和识别 ............................................ 产品概览............................................装配和安装 .............................................. 规划............................................... 6.1.1 安装条件.......................................... 6.1.2 所需的附件、材料和工具 ....................................准备...............................................
- Page 53 9.1.1 一般规定.......................................... 9.1.2 准备..........................................9.1.3 操作..........................................清洁............................................... 9.2.1 一般规定.......................................... 9.2.2 操作..........................................维护............................................... 保养后 ............................................10 拆卸和更换 .............................................. 10.1 准备............................................... 10.2 操作............................................... 11 数据和参数 .............................................. 11.1 安全提示............................................11.2 显示............................................... 11.2.1 LED-指示灯 ........................................11.3 引脚布局............................................12 废弃处置..............................................13 故障查找和故障排除..........................................13.1 操作............................................... 13.2 故障表 ............................................14 技术数据..............................................
-
Page 54: 关于本文档
• 运营商必须确保安装、操作、拆卸或维护产品的人员没有受到酒精或影响其 产品 文档编号 文档类型 反应能力的其他药物的影响。 XV03 / 05 570365 使用手册 • 运营商必须确保使用个人防护装备。遵守所有设备的规定。 二维码 链接 描述 2.5 人员资质 www.emerson.com/ 有关该产品的下载和更多信息，请访问 Emerson xv03c Store 的产品页面。 只有具备相关资质的人员才能执行本文档中描述的工作。根据工作的不同，需 要具备以下领域的基本知识和相关专业术语的知识： www.emerson.com/ • 气动装置 xv05c • 电气 2.6 危险源 1.3 所使用的缩写 2.6.1 材料损坏 本文档中使用了以下缩写： 缩写... -
Page 55: 供货范围
产品识别 3 供货范围 所订购的产品由物料号明确标识。材料编号可在以下位置找到： • 1x 总线耦合器（参见：订货） • 型号铭牌上。 如果您在产品中配置了可选元件，这些元件已在产品中安装。 • 1x 安全信息 CE 标志 本产品符合关于电磁兼容性的指令 2014/30/EU（EMC）及其修正案。产 品标有 CE 标志。一致性声明可应要求提供。 4 运输和存放 请注明相关产品的物料号和序列号。 4.1 运输产品 5.3 产品概览 运输过程中的危险 • 在卸货和将包装好的产品运输到目的地的过程中，要谨慎行事，并遵守包装 上的信息。 • 提起产品时采取预防措施以避免损坏。 4.2 存放产品 存放不当会造成损坏 不利的存放条件可能导致腐蚀和材料老化。 • 仅将本产品存放在干燥、凉爽和防腐蚀的地点。 • 保护产品免受阳光直射和紫外线照射。 •... -
Page 56: 所需的附件、材料和工具
3. 检查 LED。参见 g 11.2 显示。 6. 穿戴个人防护装备。 7.1.1 设置参数 6.2.3 软件安装 1. 将 GSDML 文件加载到 PLC 配置程序中。 1. 调取 Emerson Store 的产品页面：http://www.emerson.com/xv03c | 2. 如果 PLC 与 GSDML 文件不兼容：下载并使用旧版本的 GSDML 文件。 http://www.emerson.com/xv05c ð 可用参数通过 PLC 配置程序中的配置文件显示。 产品上有一个二维码，可引导至软件和用户文档。 3. 在 PLC 配置程序中调整各模块的参数。... -
Page 57: 分配设备名称
阀出口诊断掩码 • 最长 240 个字符。 • 包含字母、数字、连字符和句号。 表 2: 位到输出位置的分配 • 无变音或其他特殊字符。 字节 位 起始位置 字节 位 起始位置 • 不要以数字开头。 阀位置 阀线圈 阀位置 阀线圈 • 不要以连字符开头或结尾。 • 不要以字符串“port-x”开头（x=0 … 9）。 西门子 SIMATIC 软件命名示例： 1. 使用 MAC 地址搜索产品。 ð 显示产品的 IP 地址为 0.0.0.0/192.168.0.120 。 2. -
Page 58: 更新固件
7. 选择 Update Configuration 。 4. 确认选择。 5. 输入 password 密码。 8. 输入密码。参见 。 6. 选择 Choose a Firmware File to upload 。参见 g 6.2.3 软件安装。 ð 产品重新启动。 9. 如果产品未自动重新启动：断开并重新连接电源。 7. 选择文件。 ð Event Log 中显示固件上传成功。 读取诊断数据 8. 选择 Reset 。 ð Event Log 中显示重启成功。 7.2 逐步调试... - Page 59 在侵蚀性环境条件下，对检查还有其他规定： 10.2 操作 • 根据环境条件调整密封件的检查间隔。 9.1.2 准备 采取保护措施。参见 g 6.2.2 采取保护措施。 9.1.3 操作 目检 对完整性进行目检。 详细检查 • 产品上的标志和警告：运营商必须立即更换难以辨认的标志或警告。 • 检测压缩空气接口。 • 检测性能。 • 检测软管。 • 检测密封情况。 • 检查所有螺栓连接是否牢固。 • 检查设备的保护装置。 • 检查产品功能。 9.2 清洁 9.2.1 一般规定 图 6: 拆卸并更换产品 清洁间隔 拆卸产品 • 清洁间隔由运营方根据使用地点的环境要求确定。 1.
- Page 60 4. 如果已排除故障：将设备和产品重新投入运行。 名称 颜色 状态 含义 关 供给电压小于 10 V DC。 13.2 故障表 DIAG 绿色 亮起 硬件状态正常 红色 闪烁（1 Hz） 出现产品诊断信息 故障 可能的原因 补救措施 红色 亮起 阀系统硬件故障 阀门无输出压力 • 产品未连接电源。参见 将电源连接至插拔连接器 LED-指示灯 X1S。 红色 闪烁（1 Hz） 与主站的连接中断 检测电源的极性。 红色 亮起 无配置 打开系统组件。 无物理连接 • 无供给压力可用。 连接供给压力。...
- Page 61 • 底座，母头，M12，4 针，D 编码 • 100 Mbit 全双工交换机，带 2 个连接口，用于 串联多个 PROFINET IO 设备 Profinet 一致性等级 输出数据量 48 位 输入数据量 112 位 15 备用件 关于备用件的提示，请参考 Emerson Store 的产品页面。 16 附件 附件提示参见艾默生商店中的产品页。 描述 产品编号 插拔连接器，CN2 系列，公头，M12x1，4 针，D 编 R419801401 码，180° 直型电缆输出端，用于现场总线连接 X7E1/ X7E2 •...
- Page 62 目次 本書について............................................文書の有効性 ..........................................追加の文書 ............................................ 使用する略語 ..........................................安全 ................................................. 本章について ..........................................適切な使用 ............................................ 不適切な使用 ..........................................オペレーターの義務........................................スタッフの資格..........................................危険の原因 ............................................ 2.6.1 物的損傷.......................................... 供給範囲..............................................輸送および保管 ............................................製品の輸送 ............................................ 製品の保管 ............................................ 製品の返送 ............................................ 製品説明..............................................簡易説明............................................ラベルと識別 ..........................................製品概要............................................組み立てと据付け ........................................... 計画............................................... 6.1.1 取付条件..........................................
- Page 63 9.1.1 全般的規定 ........................................9.1.2 準備..........................................9.1.3 手順..........................................洗浄............................................... 9.2.1 全般的規定 ........................................9.2.2 手順..........................................メンテナンス ..........................................保守後 ............................................10 分解と交換 .............................................. 10.1 準備............................................... 10.2 手順............................................... 11 データとパラメータ..........................................11.1 安全に関する注意事項 ........................................11.2 表示............................................... 11.2.1 LED表示 .......................................... 11.3 ピン配列............................................12 廃棄 ................................................. 13 故障分析とトラブルシューティング....................................... 13.1 手順...............................................
-
Page 64: 本書について
その他のシステムコンポーネントについての文書 製品 文書番号 文書の種類 2.3 不適切な使用 XV03 / 05 570365 取扱説明書 本製品は、爆発の危険のあるエリアでの使用（防爆）は想定されていませ ん。 QRコード リンク 説明 www.emerson.com/ 本製品に関するダウンロードと詳細情報は、 2.4 オペレーターの義務 xv03c Emerson Storeの製品ページでご覧いただけます。 • オペレーターは、本製品の組み立て、操作、分解、またはメンテナンスを 行うスタッフが、アルコールその他の薬物、または反応能力に影響を及ぼ www.emerson.com/ す恐れのある薬物の影響を受けていないことを確認する必要があります。 xv05c • オペレーターはPSAを確実に使用できるようにする必要があります。シス テム全体の基準値を遵守してください。 1.3 使用する略語 2.5 スタッフの資格 本書には、以下の略語が使用されています： 資格を持ったスタッフのみが、本書に記載されている作業を行うことができ 略語 意味... -
Page 65: 供給範囲
• ネットワークのセグメンテーションについては、常に業界のベストプラク 4.3 製品の返送 ティスに従ってください。 • 本製品の返送前に：弊社連絡先にご相談ください。裏面をご参照くださ • Ethernet 接続の製品をインターネットに直接接続しないようにしてくださ い。 い。 • 返送前に：保管条件をご確認ください。 • すべての制御システム機器や制御システムにおいて、インターネットや社 内ネッ トワークからの危険を最小限に抑えてください。 • 製品、制御システム装置や制御システムがインターネット経由でアクセス 5 製品説明 できないようにしてください。 • 制御ネットワークとリモートデバイスをファイアウォールの背後に移動さ 5.1 簡易説明 せ、社内ネットワークから隔離させます。 • リモートアクセスが必要な場合は、仮想プライベートネットワーク 本製品は、上位の制御システムと接続されたバルブとの間の通信を確立する （VPN）などの安全な方法のみを使用してください。 電子部品です。 注意! VPN やファイアウォール、その他のソフトウェアベースの製品に は、セキュリティー上の脆弱性が潜んでいる可能性があります。VPNを利 5.2 ラベルと識別 用する際のセキュリティーは、接続されたデバイスのセキュリティーと同 銘板... -
Page 66: 製品概要
4. 再び電源が入らないようにシステムをロックします。 9 スイッチ SW2 10 バルブシステムの電気接続 5. 製品と隣接したシステム部品を冷却します。 11 銘板 12 X7E2プラグコネクター 6. PSAをセットします。 13 X7E1プラグコネクター 14 X1Sプラグコネクター 6.2.3 ソフトウェアインストール 1. Emerson Storeの製品ページを呼び出します：http:// 6 組み立てと据付け www.emerson.com/xv03c | http://www.emerson.com/xv05c 製品に表示されたQRコードからも、ソフトウェアおよびユーザードキュメン 6.1 計画 トにアクセスできます。 2. デバイスの説明ファイルが含まれたzipアーカイブをダウンロードしま 6.1.1 取付条件 す。 公開日付の付いたインストールファイルの命名の取決め：GSDML-VX. XX- 全般的規定... -
Page 67: 動作開始
手順 メッセージのタイプ エラー値 エラーの説明 メーカーに固有 バルブコイルのオープン負 チャンネル0 … 47のバ 荷 ルブコイルのオープン 負荷 メーカーに固有 バルブのハードウェアエラ ハードウェアエラー ー バルブ出力診断マスク 表 2: 出力位置へのビットの割り当て Byte 出力位置 Byte 出力位置 バルブ位置 バルブ バルブ位置 バルブ コイル コイル 図 3: アースボルトの位置 1 アースボルト 1. アースボルトを緩めます。 2. アースケーブルをアースボルトで固定する: アースボルトをねじ込みま す。 3. バスケーブルをプラグコネクターX7E1またはX7E2に接続します。 締め付けトルク：1.5 Nm + 0.5 Nm 4. -
Page 68: Ipアドレスとサブネットマスクの割り当て
手順 7.1.4 製品の手動構成 Profinet-IO-機能で 1. 製品がコントロールユニットに接続されていないことを確認します。 1. 製品を選択します。 2. ブラウザで製品のIPアドレスを呼び出します。 3. タブ Node Configuration （ノード構成）を選択します。 2. デバイスの名前の付与。 4. Station Name を入力します。 ð デバイスの名前が製品に送信されます。 5. オプション：ドロップダウンメニュー Fast Startup で選択を選択します。 デバイスの名前の命名に対する取決め： 6. 設定を行います。 • ユニークであること。 7. Update Configuration （構成の更新）を選択します。 • 最大240文字の長さ。 8. パスワードを入力します。を参照。 •... -
Page 69: ファームウェアの更新
5. バルブの状態を監視します。 9 保守 バルブの作動停止 9.1 検査 チェックボックスのチェックを外します。 9.1.1 全般的規定 7.1.5 ファームウェアの更新 1. 製品がコントロールユニットに接続されていないことを確認します。 通常の環境下での使用 2. ブラウザで製品のIPアドレスを呼び出します。 • 点検間隔：製品は、汚れや損傷がないか毎月点検する必要があります。 3. タブ Firmware Update （ファームウェア更新）を選択します。 過酷な環境下での使用 4. 選択を確認します。 過酷な環境、例えば： 5. パスワード password を入力します。 • 最小または最大許容温度。参照： g 14. 技術データ. 6. Choose a Firmware File to upload （アップロードするファームウェアフ •... -
Page 70: 保守後
11 データとパラメータ 9.4 保守後 損傷が確認されず、オペレーターが故障を報告していない場合、製品を電源 11.1 安全に関する注意事項 に再接続し、運転を再開することができます。 • 運転中にパラメータを変更しないでください (怪我の防止)。 10 分解と交換 11.2 表示 製品の交換、別の場所への設置、廃棄が必要な場合のみ、分解してくださ 11.2.1 LED表示 い。 名称 カラー 状態 意味 10.1 準備 UL/UA 緑色 点灯 供給電圧が18 Vよりも大きくなっ ています。 保護対策を実施します。参照： g 6.2.2 保護対策の実施. バルブの供給電圧が下限限度値 (21.6 V DC)よりも大きくなってい 工具 ます。 • 1x Torx-10スクリュードライバ 緑色 点滅(1 Hz) 供給電圧が10 Vよりも大きく18 V よりも小さくなっています。... -
Page 71: 故障分析とトラブルシューティング
X1Sプラグコネクターに電源 製品が損傷しています。 製品を交換します。 せん れていません。 LED表示 供給をかけます。 を参照 電源供給の極性をチェック します。 14 技術データ システムコンポーネントの スイッチをオンにします。 本章には、最も重要な技術データの抜粋が含まれています。技術データの詳 • 供給圧力を利用できませ 供給圧力に接続します。 細については、Emerson Storeの商品ページの製品ページでご覧いただけま ん。 す。 出力圧力が低すぎます 供給圧力が低すぎます。 供給圧力を高くします。 全般 製品に対する電源供給が十 製品のLEDが十分ではありま 分ではありません。 せん。 仕様 十分な電源供給をかけま 寸法 45 mm x 97.2 mm x 27.25 mm す。 重量... -
Page 72: スペアパーツ
PROFINET IO 接続 フィールドバス接続X7E1またはX7E2 • ソケット、メス、M12、4ピン、Dコード • 2つの接続を持つ100-Mbit-フルデュプレック ス-スイッチ、直列接続されている複数の PROFINET IO-デバイス接続用 Profinet Conformance Class 出力データ量 48 bits 入力データ量 112 bits 15 スペアパーツ スペアパーツに関する注意事項は、Emerson Storeの製品ページでご覧いた だけます。 16 アクセサリ アクセサリに関する注意事項は、Emerson Storeの製品ページでご覧いただ けます。 説明 品番 プラグコネクター、CN2シリーズ、オス、M12x1、4 R419801401 ピン、Dコード、180°ストレートケーブルアウトレ ット、フィールドバス接続用 X7E1/X7E2 • 最大導体断面積：0.14 mm² (AWG26) • 周囲温度：-25 °C ～ 85 °C •... - Page 73 목차 문서에 관하여 ............................................문서 유효성............................................. 추가 문서 ............................................사용된 약어............................................. 안전................................................본 챕터에 대하여 ..........................................사용 목적 ............................................부적절한 사용 ..........................................운영자의 의무사항........................................... 직원 자격 요건 ..........................................위험의 원인............................................. 2.6.1 물적 손해 .......................................... 배송 범위 ..............................................운송 및 보관 .............................................. 제품...
- Page 74 9.1.1 일반적인 요구 사항......................................9.1.2 준비 ..........................................9.1.3 절차 ..........................................청소 ............................................... 9.2.1 일반적인 요구 사항......................................9.2.2 절차 ..........................................유지보수............................................유지보수 후............................................. 10 분해 및 교체 .............................................. 10.1 준비 ............................................... 10.2 절차 ............................................... 11 데이터 및 파라미터 ............................................ 11.1 안전 지침 ............................................11.2 표시...
-
Page 75: 문서에 관하여
설명 • 운영자는 반드시 PPE를 사용해야 하고, 전체 시스템의 사양을 준수해야 합니다. www.emerson.com/ 이 제품에 대한 다운로드 및 자세한 정보는 Emerson xv03c Store의 제품 페이지에서 확인할 수 있습니다. 2.5 직원 자격 요건 본 문서에 설명된 작업은 해당 자격을 갖춘 직원만 수행할 수 있습니다. 작업 활동에 따... -
Page 76: 배송 범위
조심! VPN, 방화벽 및 기타 소프트웨어 제품에는 보안 취약점이 있을 수 있습니다. 5.2 라벨 및 식별 VPN의 보안 수준은 연결된 디바이스의 보안 수준에 부합하는 정도로만 높아질 수 있습니다. 따라서 항상 최신 버전의 VPN, 방화벽 및 기타 소프트웨어 기반 제품을 유형 라벨 사용하십시오. -
Page 77: 제품 개요
12 X7E2 커넥터 13 X7E1 커넥터 14 X1S 커넥터 6.2.3 소프트웨어 설치 1. 에머슨 스토어(Emerson Store)에서 제품 페이지 불러오기: http:// www.emerson.com/xv03c | http://www.emerson.com/xv05c 6 조립 및 설치 제품에는 소프트웨어 및 사용자 설명서로 이동하는 QR 코드가 있습니다. 2. 디바이스 설명 파일이 포함된 zip 아카이브를 다운로드하십시오. -
Page 78: 시운전
절차 밸브 출력 진단 마스크 표 2: 시작 위치에 비트 할당 Byte 시작 위치 Byte 시작 위치 밸브 연수 밸브 코 밸브 연수 밸브 코 일 일 도해 3: 접지 나사 위치 1 접지 나사 1. 접지 나사를 푸십시오. 2. 접지 나사로 접지 케이블을 고정하십시오: 접지 나사를 조입니다. 3. -
Page 79: Ip 주소 및 서브넷 마스크 할당
• 고유함. 6. 설정 적용. 7. Update Configuration 선택. • 최대 240자. • 문자, 숫자, 하이픈 및 점. 8. 비밀번호 입력. 를 참조하십시오. • 움라우트 및 기타 특수 문자는 사용할 수 없습니다. ð 제품이 재시작 됩니다. • 숫자로 시작하지 마십시오. 9. -
Page 80: 단계별 시운전
2. 브라우저에서 제품의 IP 주소를 불러오십시오. 9 유지보수 3. 탭 Firmware Update 를 선택하십시오. 4. 선택을 확인하십시오. 9.1 점검 5. 비밀번호 password 입력. 9.1.1 일반적인 요구 사항 6. Choose a Firmware File to upload 를 선택하십시오. g 6.2.3 소프트웨어 설치 를 참조하십시오. 일반적인... -
Page 81: 유지보수 후
11 데이터 및 파라미터 9.4 유지보수 후 손상이 감지되지 않고 운영자가 결함을 보고하지 않은 경우 제품을 전원 공급 장치에 11.1 안전 지침 다시 연결하여 다시 작동시킬 수 있습니다. • 작동 중에는 파라미터를 변경하지 마십시오(부상 방지). 10 분해 및 교체 11.2 표시 제품을... -
Page 82: 문제 해결 및 오류 수정
커넥터 X1S에 전원 공급 장치를 치가 없습니다. LED 표시를 연결합니다. 이 챕터에는 가장 중요한 기술 데이터의 발췌본이 포함되어 있습니다. 자세한 기술 데 참조하십시오 전원 공급 장치의 극성을 확인 이터는 Emerson Store의 제품 페이지에서 확인할 수 있습니다. 하십시오. 일반 시스템 구성 요소를 켜십시오. 사양 •... -
Page 83: 예비 부품
출력 데이터 양 48 bits 입력 데이터 양 112 bits 15 예비 부품 예비 부품에 대한 정보는 Emerson Store의 제품 페이지에서 확인할 수 있습니다. 16 부속품 부속품에 대한 정보는 Emerson Store의 제품 페이지에서 확인할 수 있습니다. 설명 문서 번호 플러그 커넥터, CN2 시리즈, 수, M12x1, 4핀, D-코딩, 180 R419801401 직선... - Page 84 The Emerson logo is a trademark and service mark of Emerson Electric Co. AVENTICS is a mark Further addresses: of one of the Emerson Automation Solutions family of business units. All other marks are pro- www.emerson.com/contactus...
