OPERATION MANUAL
Part# CM-BM0701
Wireless Monitor DVR - Quad Split Screen

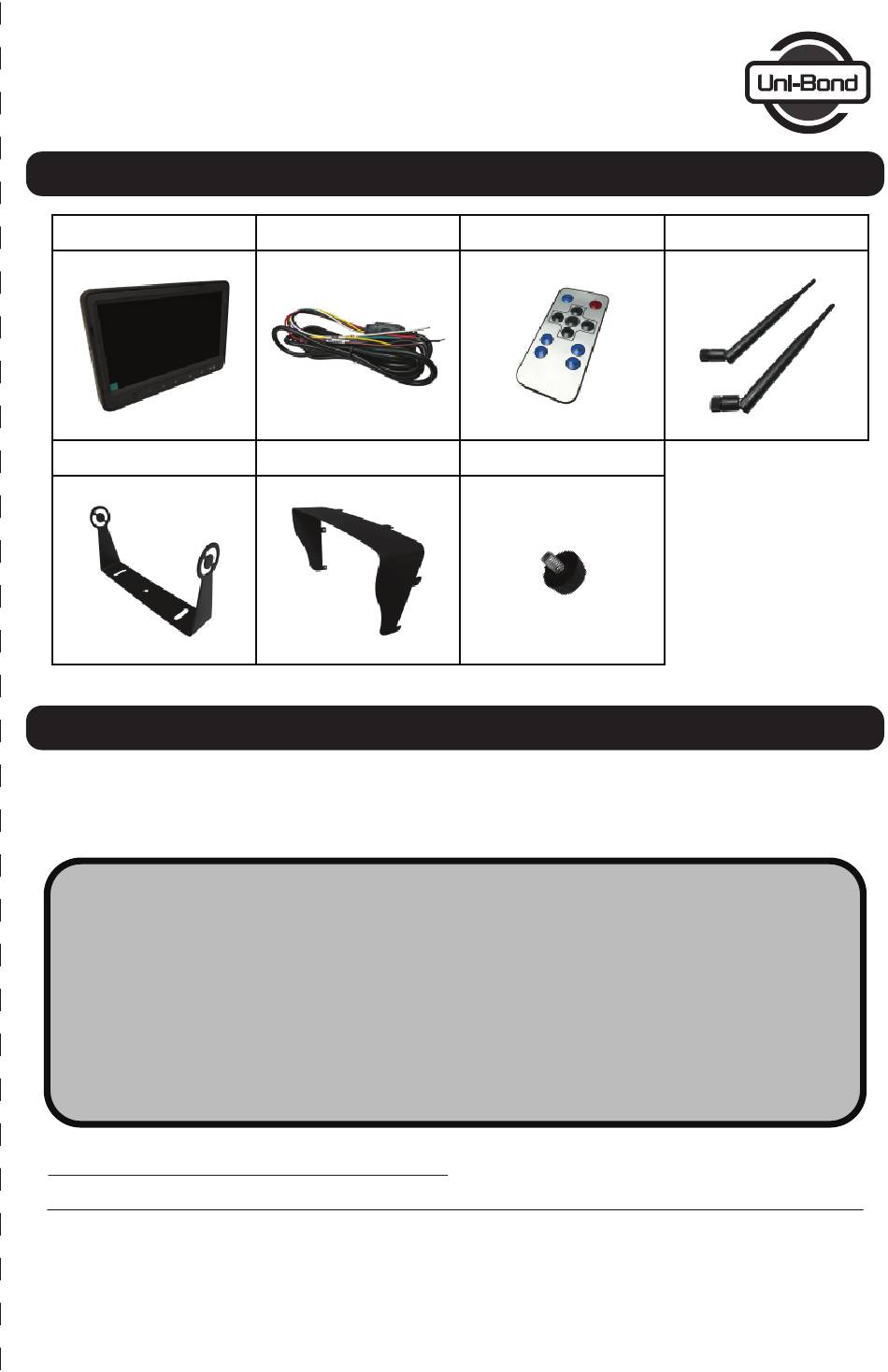

Product Contents Included
7" TFT LCD Color Monitor
U-Bracket Mount
Preparing For Installation
Ensure that you read [SAFETY FIRST] on the next page (pg.2) before
proceeding. Performing a bench test is recommended before installation
to ensure that all product components (see below) are properly working.
IMPORTANT!!
installing the product. Failing to do so will void manufacturer
warranty.
Any Camera System is intended to be installed as a supplement
aid to any existing safety features in your vehicle. In some places,
it may be unlawful for a person to drive a motor vehicle equipped
with a monitor located in visible sight to driver while vehicle is in
operation.
Component List (Sold Seperately):
Part No.
CM-BC0201HV
Power Harness
Visor
Installation instructions MUST be read before
Description
-
Heated Wireless Camera w/ Visor
Remote Control
Bracket Lock Bolts
x4
Antenna
x2
1
Advertisement
Table of Contents
Related Manuals for Uni-bond CM-BM0701
Summary of Contents for Uni-bond CM-BM0701
- Page 1 OPERATION MANUAL Part# CM-BM0701 Wireless Monitor DVR - Quad Split Screen Product Contents Included 7” TFT LCD Color Monitor Power Harness Remote Control Antenna U-Bracket Mount Visor Bracket Lock Bolts Preparing For Installation Ensure that you read [SAFETY FIRST] on the next page (pg.2) before proceeding.
- Page 2 SAFETY FIRST - READ THIS INFORMATION BEFORE INSTALLATION Proper installation of this product requires the installer to have a good understanding of automotive electronics systems and procedures. All products must have proper fuse installed. If mounting this product requires drilling holes, the installer MUST be sure that no vehicle components or other vital parts could be damaged by the drilling process.
-
Page 3: Wiring Diagram
Wiring Diagram CM-BM0701 (RED) 12V to 24V POWER (BLACK) GROUND WIRE (YELLOW) QUAD - TRIGGER WIRE (GREEN) CAM 1 - TRIGGER WIRE (WHITE) CAM 2 - TRIGGER WIRE (BLUE) CAM 3 - TRIGGER WIRE (BROWN) CAM 4 - TRIGGER WIRE... - Page 4 Installation Guide The CM-BM0701 will only work with products listed in the [Component List] on (pg 1). WARNING!! KEEP ALL CABLES AWAY FROM HOT OR MOVING PARTS THAT COULD CAUSE ELECTRICAL INTERFERENCE STEP 1: Choose your desired monitor and camera locations based on safety procedures.
-
Page 5: Monitor Specifications
Monitor Specifications SD Card Slot *unscrew bolt & insert Menu Source Power ON-OFF Infrared Screen Size 16:9 Resolution 800 x 480 Brightness 450cd/m2 Contrast 500 : 1 Voltage 12V / 24V Amperage 0.57 @ 12V Operating Temperature -20°C to 70°C System PAL / NTSC automatically Wireless Effective Distance... - Page 6 Monitor Mounting Installation STEP 1: Using M6 screws (x3), secure mounting bracket in desired location. M6 screws not Included STEP 2: Place the monitor in between the bracket, adjust angle and tighten in place with bracket lock bolts provided. STEP 3: Adjust the angle up to 30°...
-
Page 7: Pairing Sequence
Pairing Sequence STEP 1: Turn on the monitor. Make sure the camera is NOT powered. NOTE: Only 1 Channel & 1 Camera can be paired at any given time. Ensure the other cameras are not powered when pairing to reduce confusion. - Page 8 Menu Operation Instruction MENU used for confirming a selection MODE used for canceling, exiting or opening menu MENU used for navigating options/attributes To access this menu, simply press on the remote control. The screen will MENU display the following below; PAIRING PICTURE MIR-FLIP...
-
Page 9: Camera Setup
Menu Operation Instruction Camera-Setup CAM1: / OFF CAM2: / OFF CAM1 CAM2 CAM3: / OFF 4) CAM4: / OFF SCANTIME: / 10 / 15 / 20 / 25 CAM3 CAM4 / 30 / 35 / 40 / 45 / 50 AUTOSCAN: On / SCANTIME AUTOSCAN... -
Page 10: Troubleshooting
Troubleshooting No Video On Monitor There can be several factors as to why the Monitor does not display any video. Please check the following if this occurs; 1. Verify that the camera is on the same camera input as shown on monitor. (eg. -
Page 11: Préparation De L'installation
MANUEL D’OPÉRATION Part# CM-BM0701 Moniteur DVR sans fil - Écran divisé en Quad Liste de produits inclus Moniteur 7” TFT Harnais de branchement Télécommande Antenne couleur DEL Boulons de sûreté Support-U de montage Visière de montage Préparation de l'installation Assurez-vous de lire [LA SÉCURITÉ EN PREMIER] sur la page suivante (pg.12) avant de commencer. - Page 12 LA SÉCURITÉ EN PREMIER - LIRE LES INSTRUCTIONS AVANT DE COMMENCER L’INSTALLATION Afin de procéder à l’installation adéquate de ce produit, le technicien doit avoir une connaissance approfondie des systèmes électroniques de l’automobile et de ses procédures. Tous les produits doivent être installés avec les fusibles appropriés. Si des trous doivent être percés pour l’installation, le technicien DOIT s’assurer qu`aucun des composants du véhicule ou tout autre pièce importante ne soit endommagés durant le processus de perçage.
-
Page 13: Schéma De Montage
Schéma de montage CM-BM0701 (ROUGE) Puissance de 12V à 24V (NOIR) Fil de garde (JAUNE) QUAD - Câble de gâchette (VERT) CAM 1 - Câble de gâchette (BLANC) CAM 2 - Câble de gâchette (BLEU) CAM 3 - Câble de gâchette (BRUN) CAM 4 - Câble de gâchette... -
Page 14: Guide D'installation
Guide d’installation Le CM-BM0701 ne fonctionnera qu’avec les produits listés dans le [Livret des Composants] à la (pg 11). ATTENTION!! GARDER TOUS LES CÂBLES LOIN DES PIÈCES MOBILES QUI POURRAIENT CAUSER UNE INTERFÉRENCE ÉTAPE 1: Choisir la location du moniteur et de la caméra selon les procédures de sécurité. - Page 15 Spécifications du moniteur Fente pour carte SD *Dévisser le boulon et insérer Menu Source Alimentation ON-OFF Infrared Grandeur d’écran 16:9 Résolution 800 x 480 Luminosité 450cd/m2 Contraste 500 : 1 Voltage 12V / 24V Ampérage 0.57 @ 12V Température d’opération -20°C to 70°C Système PAL / NTSC automatiquement...
-
Page 16: Mise En Place
Monitor Mounting Installation ÉTAPE 1: Attacher le support de montage en utilisant des vis M6 (x3) à l’endroit désiré. M6 screws not Included ÉTAPE 2: Placer le moniteur entre le support, ajuster l’angle et resserrer en place avec les verrous fournis. ÉTAPE 3: Ajuster l’angle jusqu’à... - Page 17 Séquence de jumelage ÉTAPE 1: Mettre le moniteur en marche. S’assurer que la caméra n’est pas en mode de fonctionnement. À NOTER: Seul le canal 1 et la caméra peuvent être jumelés en aucun temps. S’assurer que les autres caméras ne sont pas en fonction lors du jumelage afin de réduire la confusion.
- Page 18 Menu d’instructions d’ o pération MENU utiliser pour confirmer une sélection MODE utiliser pour annuler ou sortir d’une application MENU Utiliser pour naviguer les options/attributs Pour accéder à ce menu, peser simplement sur sur la télécommande. MENU L’écran affichera ce qui suit; JUMELAGE IMAGE ASPECT...
- Page 19 Menu d’instructions d’ o pération Reglages Cameras MARCHE ARRET MARCHE ARRET CAM1: MARCHE / ARRET CAM2: MARCHE / ARRET CAM1 CAM2 CAM3: MARCHE / ARRET MARCHE ARRET MARCHE ARRET 4) CAM4: MARCHE / ARRET DUREE CYCLE: / 10 / 15 / 20 / 25 CAM3 CAM4 / 30 / 35 / 40 / 45 / 50...
-
Page 20: Dépannage
Dépannage Pas de vidéo sur le moniteur Il peut y avoir plusieurs raisons pour lesquelles il n’y a pas de vidéo sur le moniteur. Dans ce cas, vérifier ce qui suit; 1. Vérifier si la caméra est en marche sur le même moniteur que ce qui apparaît sur l’écran.
