OPERATION MANUAL
Part# CM-BM0710
Wired Monitor DVR - Quad Split Screen

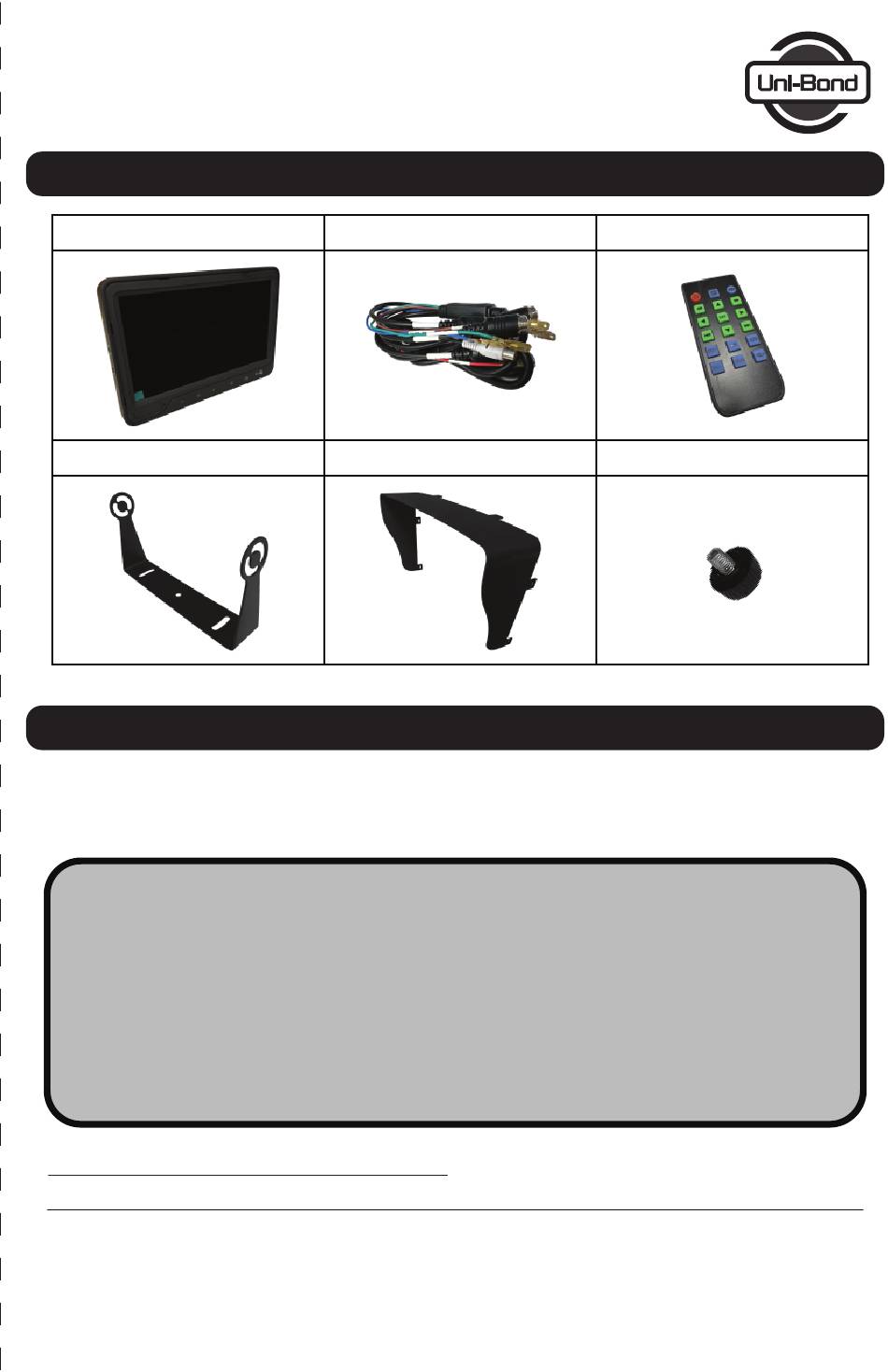

Product Contents Included
7" TFT LCD Color Monitor
U-Bracket Mount
Preparing For Installation
Ensure that you read [SAFETY FIRST] on the next page (pg.2) before
proceeding. Performing a bench test is recommended before installation
to ensure that all product components (see below) are properly working.
IMPORTANT!!
installing the product. Failing to do so will void manufacturer
warranty.
Any Camera System is intended to be installed as a supplement
aid to any existing safety features in your vehicle. In some places,
it may be unlawful for a person to drive a motor vehicle equipped
with a monitor located in visible sight to driver while vehicle is in
operation.
Component List (Sold Separately):
Part No.
CM-BC0200H
CM-BC0200HV
CM-BE050
Power Harness
Installation instructions MUST be read before
Description
-
Heated Wired Camera
-
Heated Wired Camera w/ Visor
-
50 ft Extension Cable
Visor
Remote Control
Bracket Lock Bolts
x4
1
Advertisement
Table of Contents
Related Manuals for Uni-bond CM-BM0710
Summary of Contents for Uni-bond CM-BM0710
- Page 1 OPERATION MANUAL Part# CM-BM0710 Wired Monitor DVR - Quad Split Screen Product Contents Included 7” TFT LCD Color Monitor Power Harness Remote Control U-Bracket Mount Visor Bracket Lock Bolts Preparing For Installation Ensure that you read [SAFETY FIRST] on the next page (pg.2) before proceeding.
- Page 2 SAFETY FIRST - READ THIS INFORMATION BEFORE INSTALLATION Proper installation of this product requires the installer to have a good understanding of automotive electronics systems and procedures. All products must have proper fuse installed. If mounting this product requires drilling holes, the installer MUST be sure that no vehicle components or other vital parts could be damaged by the drilling process.
-
Page 3: Wiring Diagram
Wiring Diagram CM-BM0711 (RED) 12V to 24V POWER (BLACK) GROUND WIRE (GREY) CAM 1 - TRIGGER WIRE (GREEN) CAM 2 - TRIGGER WIRE (BLUE) CAM 3 - TRIGGER WIRE (BROWN) CAM 4 - TRIGGER WIRE (WHITE) SPEAKER CAM 1 - AV1 CAM 2 - AV2 CAM 3 - AV3 CAM 4 - AV4... - Page 4 Installation Guide The CM-BM0711 will only work with products listed in the [Component List] on (pg 1). WARNING!! KEEP ALL CABLES AWAY FROM HOT OR MOVING PARTS THAT COULD CAUSE ELECTRICAL INTERFERENCE STEP 1: Choose your desired monitor and camera locations based on safety procedures.
-
Page 5: Monitor Specifications
Monitor Specifications SD Card Slot *unscrew bolt & insert Menu Source Power ON-OFF Infrared Screen Size 16:9 Resolution 800 x 480 Brightness 450cd/m2 Contrast 500 : 1 Voltage 12V to 24V Amperage 0.57 @ 12V Operating Temperature -20°C to 70°C System PAL / NTSC automatically Menu... - Page 6 Monitor Mounting Installation STEP 1: Using M6 screws (x3), secure mounting bracket in desired location. M6 screws not Included STEP 2: Place the monitor in between the bracket, adjust angle and tighten in place with bracket lock bolts provided. STEP 3: Adjust the angle up to 30°...
- Page 7 Menu Operation Instruction REGULAR MENU To access this menu, simply press on the remote control. The screen will show PICTURE. Press to select the attribute. Press to adjust the parameter. Pressing multiple times will switch between MENU options in succession as shown in the images below;...
- Page 8 DVR - Menu Operation Instruction DVR MENU used for confirming a selection used for canceling or exiting a menu used for navigating options/attributes To access this menu, simply press on the remote control. The screen will display the following below; NOTICE! Default Factory Setting requires no password, select OK.
- Page 9 DVR - Menu Operation Instruction Record Set / Record Menu Record Menu Record Mode: AutoRecord / Timing RecordMode AutoRec Standard Standard: / NTSC Color Standard Color: Standard / Gorgeous / Soft Filesize 15Min Audio 4) Filesize: / 35 / 45 / 60Min Chn Set Audio: / Off...
- Page 10 DVR - Menu Operation Instruction The sub menu [Maintain] / [Maintain Menu] has 6 sub menu options as shown below; Maintain Menu Storage UsrManager UpdateCfg SysInfo Car Info Storage / Storage Menu Storage Menu In this menu, we are shown the Device Total Available...
- Page 11 DVR - Menu Operation Instruction UpdateCfg / Config Menu Config Menu Auto Maintain: / Off Auto Maintain Auto Maintain at 00 : 00 everyday. Export Cfg: export the system Export Cfg information to your SD card. Import Cfg Default Cfg Import Cfg: import the system Sys Update Sys Reboot...
-
Page 12: Troubleshooting
Troubleshooting No Video On Monitor There can be several factors as to why the Monitor does not display any video. Please check the following if this occurs; 1. Verify that the camera is on the same camera input as shown on monitor. (eg. -
Page 13: Préparation De L'installation
MANUEL D’OPÉRATION Part# CM-BM0710 Moniteur DVR filaire - Écran divisé en Quad Liste de produits inclus 7” TFT Moniteur couleur DEL Harnais de branchement Télécommande Support-U de montage Visière Boulons de sûreté de montage Préparation de l'installation Assurez-vous de lire [LA SÉCURITÉ EN PREMIER] sur la page suivante (pg.2) avant de commencer. - Page 14 LA SÉCURITÉ EN PREMIER - LIRE LES INSTRUCTIONS AVANT DE COMMENCER L’INSTALLATION Afin de procéder à l’installation adéquate de ce produit, le technicien doit avoir une connaissance approfondie des systèmes électroniques de l’automobile et de ses procédures. Tous les produits doivent être installés avec les fusibles appropriés. Si des trous doivent être percés pour l’installation, le technicien DOIT s’assurer qu`aucun des composants du véhicule ou tout autre pièce importante ne soit endommagés durant le processus de perçage.
-
Page 15: Schéma De Montage
Schéma de montage CM-BM0711 (ROUGE) Puissance de 12V à 24V (NOIR) Fil de garde (GRIS) CAM 1 - Câble de gâchette (VERT) CAM 2 - Câble de gâchette (BLEU) CAM 3 - Câble de gâchette (BRUN) CAM 4 - Câble de gâchette (BLANC) Haut-parleur CAM 1 - AV1 CAM 2 - AV2... -
Page 16: Guide D'installation
Guide d’installation Le CM-BM0711 ne fonctionnera qu’avec les produits listés dans le [Livret des Composants] à la (pg 1). ATTENTION!! GARDER TOUS LES CÂBLES LOIN DES PIÈCES MOBILES QUI POURRAIENT CAUSER UNE INTERFÉRENCE ÉTAPE 1: Choisir la location du moniteur et de la caméra selon les procédures de sécurité. - Page 17 Spécifications du moniteur Fente pour carte SD *Dévisser le boulon et insérer Menu Source Alimentation ON-OFF Infrared Grandeur d’écran 16:9 Résolution 800 x 480 Luminosité 450cd/m2 Contraste 500 : 1 Voltage 12V / 24V Ampérage 0.57 @ 12V Température d’opération -20°C to 70°C Système PAL / NTSC automatiquement...
- Page 18 Installation de montage du moniteur ÉTAPE 1: Attacher le support de montage en utilisant des vis M6 (x3) à l’endroit désiré. M6 screws not Included ÉTAPE 2: Placer le moniteur entre le support, ajuster l’angle et resserrer en place avec les verrous fournis. ÉTAPE 3: Ajuster l’angle jusqu’à...
- Page 19 Menu d’instructions d’ o pération MENU RÉGULIER Pour accéder à ce menu, peser simplement sur la télécommande. IMAGE apparaitra sur l’écran. Peser pour choisir un attribut. Peser pour ajuster le paramètre. En pesant plusieurs fois sur les options du menu apparaitront en succession selon les images ci-bas;...
- Page 20 DVR - Menu d’instructions d’ o pération MENU DVR utiliser pour confirmer une sélection utiliser pour annuler ou sortir d’une application Utiliser pour naviguer les options/attributs Pour accéder à ce menu, peser simplement sur sur la télécommande. L’écran affichera ce qui suit; AVIS! Aucun mot de passe requis pour les paramètres standards du Manufacturier, Peser sur OK.
-
Page 21: Menu De Lecture
DVR - Menu d’instructions d’ o pération Régler Enregistrement Record Menu Mode d’enregistrement: RecordMode AutoRec Standard Enregistrement auto/Minutage Color Standard Standard: PAL/NTSC Filesize 15Min Audio Couleur: Standard/Splendide/Doux Chn Set Fichier: / 35 / 45 / 60Min Audio: / Off Cancel Disposition des Canaux Chn Set Activer:... - Page 22 DVR - Menu d’instructions d’ o pération Le sous menu [Maintain] / [Maintain Menu] a 6 sous options tel que plus bas; Maintain Menu Storage UsrManager UpdateCfg SysInfo Car Info Menu de Mémoire Storage Menu Cette option démontre le montant Device Total Available...
-
Page 23: Menu De Configuration
DVR - Menu d’instructions d’ o pération Menu de Configuration Config Menu Auto Maintain: / Off Auto Maintain Auto Maintain at 00 : 00 everyday. Exporter la configuration: Exporte Export Cfg le système informatique sur votre Import Cfg carte SD Default Cfg Sys Update Importer la configuration: Importe... -
Page 24: Dépannage
Dépannage Pas de vidéo sur le moniteur Il peut y avoir plusieurs raisons pour lesquelles il n’y a pas de vidéo sur le moniteur. Dans ce cas, vérifier ce qui suit; 1. Vérifier si la caméra est en marche sur le même moniteur que ce qui apparaît sur l’écran.
