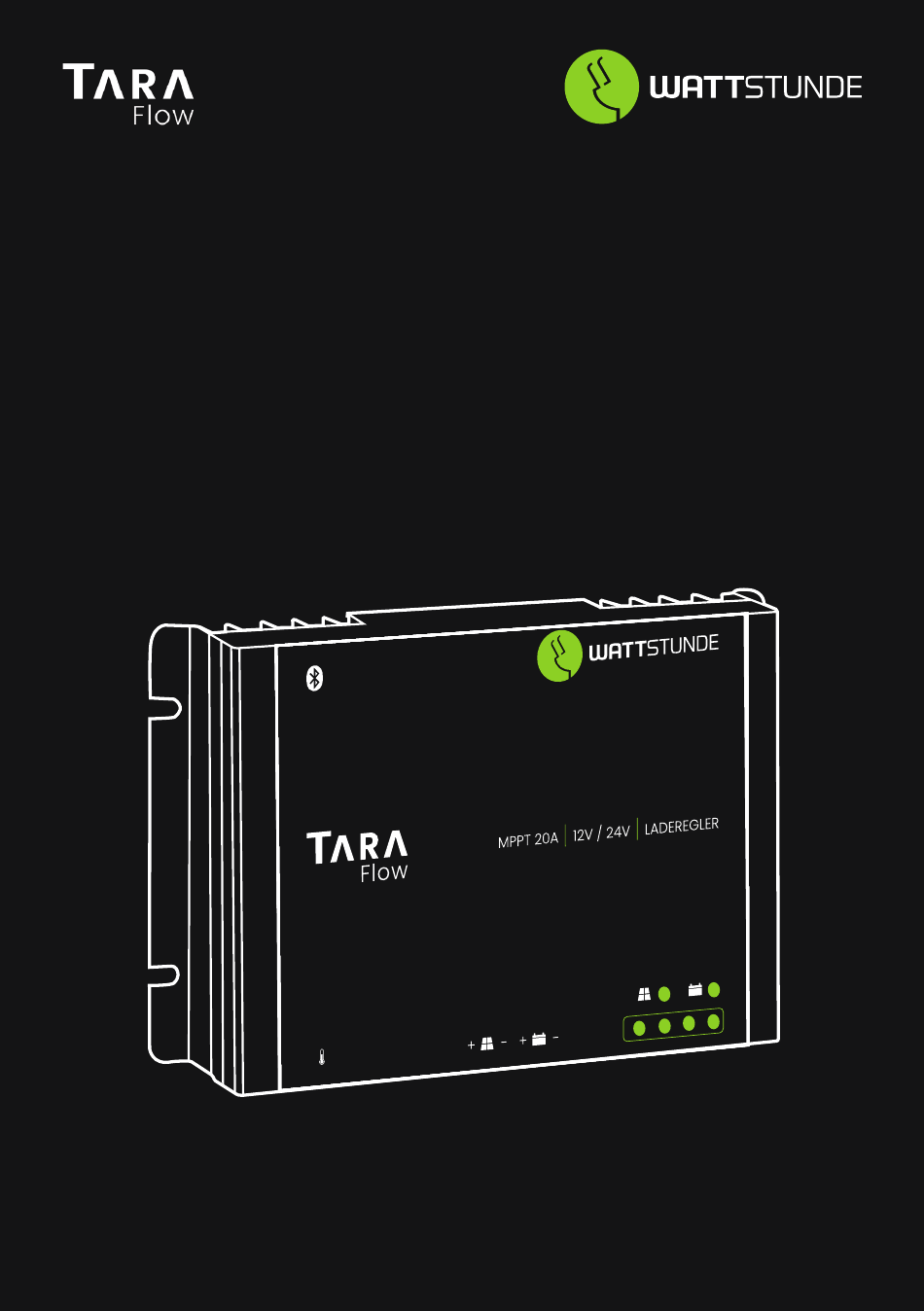

- Page 1 Bedienungsanleitung TARA Flow 75/20 MPPT Solarladeregler WATTSTUNDE GmbH · Bessemerstraße 3 · 21339 Lüneburg · info@wattstunde.de v0424...
-
Page 3: Table Of Contents
TARA Flow 75/20 MPPT Solarladeregler Bedienungsanleitung Bitte unbedingt lesen! Inhalt Deutsch Sicherheitshinweise Eigenschaften und Funktionen Anschlussmöglichkeiten WATTSTUNDE Solar APP Montagehinweise_____ Verbindung / Anschluss der Kabel 9-11 LED Statusanzeige Fehlerbehebung und Wartung Schutzfunktion Garantieausschlüsse Technische Daten Englisch Safety instructions 17-18 Features and function... -
Page 4: Sicherheitshinweise
MPPT Solarladeregler Bedienungsanleitung Bitte unbedingt lesen! Herzlichen Glückwunsch zum Kauf Deines WATTSTUNDE® TARA Flow 75/20 MPPT Solarladereglers. Dieses handliche Gerät ist der Schlüssel zur effektiven Nutzung von Solarenergie für Deine Batterien. Bevor du beginnst, möchten wir Dir einige wichtige Informationen an die Hand geben, um den Umgang mit dem Regler so sicher und effektiv wie möglich... -
Page 5: Eigenschaften Und Funktionen
• Eine LED-Anzeige informiert Dich über den Ladezustand und Batterieinformationen. • Mit der integrierten Bluetooth-Funktion kannst Du den Betrieb über die WATTSTUNDE APP überwachen. • Automatische Erkennung von 12 V und 24 V Batteriesystemen. • Kompatibilität mit Blei/Säure, Gel-, AGM- und Lithium-Batterien. - Page 6 Einschränkungen der MPPT-Effektivität treten auf, wenn die UMPP eines Solar- moduls durch steigende Modultemperaturen sinkt, was besonders bei sehr hei- ßem Wetter der Fall sein kann. In solchen Situationen kann der Effizienzvorteil von MPPT-Reglern gegenüber traditionellen Reglern geringer ausfallen. Dennoch bietet eine Solaranlage mit höherer Nennspannung als die der Batterie stets eine höhere UMPP, was auch in heißen Klimazonen zu Einsparungen in der Verkabelung führt.
-
Page 7: Anschlussmöglichkeiten
Anschlussmöglichkeiten MPPT 20A 12V / 24V LADEREGLER ② ⑤ ④ ③ ① 1. Gehäuse 2. Anschluss optionaler Temperatursensor Option Accessories 3. Anschluss für Solarmodule 4.4.1 Bluetooth Communication 4. Anschluss für die Batterie Two options are available: 5. LED-Statusanzeige 1. BT inside 2. -
Page 8: Wattstunde Solar App
WATTSTUNDE SOLAR APP Um unsere APP zu installieren rufen Sie die WATTSTUNDE Solar APP über den Google Play Store bzw. App Store auf. Verbinden Starte die APP und dein Smartphone beginnt nach Bluetooth-Geräten zu suchen. Anschließend werden die erreichbaren Geräte angezeigt und du kannst dein TARA Laderegler auswählen. - Page 9 Mit Klick auf die jeweilige Parameteranzeige gelangt man zur detaillierteren Anzeige von Solar, Batterie und Verbraucher. Solarüberwachung: Hier kannst Du den aktuellen Betriebsmodus Deiner Solaranlage (Tag oder Nacht), den Ladestatus der Batterie sowie wichtige elektrische Parameter wie Strom, Spannung und Leistung sehen. Um die Anzeige zu aktualisieren, ziehe die Seite nach unten.
- Page 10 Geräteparameter anpassen: Wenn du auf „Geräteparameter“ klickst, erhältst du Zugriff auf die aktuellen Einstel- lungen deiner Geräte. Das umfasst Informationen wie Betriebsmodi, Schwellenwerte für Alarme und andere grundlegende Konfigurationen, die spezifisch für deine Anlage sind. Von hier aus kannst du diese Einstellungen überprüfen und bei Bedarf anpassen, um sicherzustellen, dass deine Geräte optimal arbeiten.
-
Page 11: Montagehinweise
Montagehinweise • Halte Dich stets an die Angaben und Hinweise des Solarmodulherstellers! • Verbinde ausschließlich Solarmodule mit dem Solarladeregler und keine anderen Stromquellen! • Vor der Installation oder bei Änderungen am Gerät, trenne alle Solarmodule und Batterien vom Solarladeregler. • Verwende nur Batterien, die mit dem Solarladeregler kompatibel sind. •... -
Page 12: Verbindung / Anschluss Der Kabel
>15C M Luftzirkulation MPPT 20A 12V / 24V LADEREGLER >15C M Verbindung / Anschluss der Kabel Kabelspezifikationen Stelle sicher, dass die Verkabelung den nationalen und lokalen Vorschriften gerecht wird. Unten findest Du eine Tabelle mit relevanten Kabelspezifikationen. Bitte beachte, dass diese Angaben lediglich als Richtwerte dienen. Wenn Du größere Distanzen zwischen der Solaranlage und dem Regler oder zwischen dem Regler und der Batterie überbrücken musst, empfiehlt es sich, Kabel mit größerem Querschnitt zu nutzen. - Page 13 MPPT 20A 12V / 24V LADEREGLER ② ① ③ ④ VORSICHT: Um einen möglichen Stromschlag zu vermeiden, gehe beim Umgang mit der Solarverkabelung sorgfältig vor. Die Solaranlage kann bei Sonneneinstrahlung Spannungen über 100 V erzeugen. WARNUNG: Ein Kurzschluss der Batteriepole oder der verbundenen Kabel kann zu Feuer oder Explosion führen.
-
Page 14: Led Statusanzeige
Externer Temperatursensor Du kannst einen externen Temperatursensor mit dem Solarladeregler verbinden. Dieser misst die Temperatur direkt an der Batterie und ermöglicht so eine sehr genaue Tempe- raturkompensation während des Ladevorgangs. Die Polarität des Anschlusses ist dabei irrelevant. Sollte kein externer Temperatursensor angeschlossen sein oder dieser beschä- digt sein, nutzt der Regler seine interne Temperaturmessung zur Temperaturkompensa- tion. -
Page 15: Fehlerbehebung Und Wartung
Fehlerbehebung und Wartung • Hohe Spannung am Batteriepol Ursache: Andere Stromquellen könnten die Batterie überladen. Lösung: Überprüfe, ob externe Stromquellen vorhanden sind, die Batterie überladen könnten. Ist dies nicht der Fall, könnte der Solarladeregler defekt sein. • Systemspannung wird nicht erkannt Ursache: Die Batteriespannung ist beim Start ungewöhnlich. -
Page 16: Schutzfunktion
Schutzfunktionen Solar-Überstromschutz: Der Regler begrenzt die Ladeleistung, um Überlastung zu vermeiden. Solar-Kurzschluss: Bei Kurzschluss stoppt der Regler den Ladevorgang. Behebe das Problem, um den Betrieb fortzusetzen. Umgekehrte Polarität am Solarmodul: Bietet Schutz gegen falsche Verkabelung, um Schäden am Regler zu verhindern. Verpolung der Batterie: Schützt den Regler vor Schäden durch falsch angeschlossene Batteriekabel. -
Page 17: Technische Daten
Technische Daten MPPT Solarladeregler TARA Flow 75/20 Parameterbezeichnung Parameterinformationen Systemspannung 12/24V automatische Erkennung Max. Ladestrom MPPT-Ladespannung vor Boost- oder Ausgleichsladestufe Absorbtions-Ladespannung 14.0~14.8V/28.0~29.6V (Standard:14.5/29.0V@25 Ausgleichsspannung 14.0~15.0V/28.0~30.0V (Standard:14.8/29.6V@25 Erhaltungsspannung 13.0~14.5V/26.0~29.0V (Standard:13.7/27.4V@25 Unterspannungsabschaltung 10.8~11.8V/21.6~23.6V (Standard: 11.2/22.4V) Wiedereinschaltspannung 11.4~12.8V/22.8~25.6V (Standard: 12.0/24.0V) Batterie -4.17mV/K pro Zelle (Boost, Ausgleich) - Page 18 Bitte an entsprechenden Sammelstellen recyceln. Informationen erhältst Du bei Deiner Behörde, vor Ort oder bei Deinem Händler. Technische Daten unterliegen unangekündigten Änderungen. Urheberrecht @ WATTSTUNDE GmbH Version Bedienungsanleitung v0424_de Artikel: 201-0001 IP54 WATTSTUNDE GmbH · Bessemerstraße 3 · 21339 Lüneburg · info@wattstunde.de...
-
Page 20: Safety Instructions
MPPT Solar charge controller Manual Plaese read carefully! Congratulations on the purchase of your WATTSTUNDE TARA Flow 75/20 MPPT solar charge controller. This handy device is the key to the effective use of solar energy for your batteries. Before you get started, we would like to provide you with some important information to make using the controller as safe and effective as possible. -
Page 21: Features And Function
• An LED display informs you about the charge status and battery information. • With the integrated Bluetooth function, you can monitor operation via the WATTSTUNDE APP. • Automatic detection of 12 V and 24 V battery systems. • Compatibility with lead/acid, gel, AGM and lithium batteries. - Page 22 Limitations in MPPT effectiveness occur when the UMPP of a solar module de- creases due to rising module temperatures, which can be the case particularly in very hot weather. In such situations, the efficiency advantage of MPPT controllers over traditional controllers may be lower. Nevertheless, a solar system with a hig- her nominal voltage than that of the battery always offers a higher UMPP, which also leads to savings in wiring in hot climates.
-
Page 23: Connection Options
Connection options MPPT 20A 12V / 24V LADEREGLER ② ⑤ ④ ③ ① Housing Option Accessories Connection of optional temperature sensor 4.4.1 Bluetooth Communication Connection for solar modules Two options are available: Connection for the battery 1. BT inside LED status display 2. -
Page 24: Wattstunde Solar App
WATTSTUNDE SOLAR APP To install our APP, call up the WATTSTUNDESOLAR APP via the Google Play Store or App Store. Verbinden Start the app and your smartphone will start searching for search for Bluetooth devices. Afterwards the available devices are displayed and you can select your TARA charge controller. - Page 25 Clicking on the respective parameter display takes you to a more detailed display of the PV, battery and consumer (load). Solar monitoring: Here you can see the current operating mode of your solar system (day or night), the charging status of the battery and important electrical parameters such as current, voltage and power.
- Page 26 Adjust device parameters: Clicking on „Device parameters“ gives you access to the current settings of your de- vices. This includes information such as operating modes, threshold values for alarms and other basic configurations that are specific to your system. From here, you can check these settings and adjust them if necessary to ensure that your devices are working optimally.
-
Page 27: Installation Instructions
Installation instructions • Always adhere to the specifications and instructions of the solar module manufacturer! • Only connect solar modules to the solar charge controller and no other power sources! • Before installing or making changes to the device, disconnect all solar modules and batteries from the solar charge controller. -
Page 28: Connection / Connecting The Cables
>15C M Air circulation MPPT 20A 12V / 24V LADEREGLER >15C M Connection / connection of the cable Cable specifications Make sure that the cabling complies with national and local regulations. Below you will find a table with relevant cable specifications. Please note that these specificati- ons are for guidance only. - Page 29 MPPT 20A 12V / 24V LADEREGLER ② ① ③ ④ Fuse CAUTION: To avoid possible electric shock, use care when handling solar wiring. The solar system can generate voltages of over 100 V when exposed to sunlight. WARNING: A short circuit in the battery terminals or connected cables may result in fi re or explosion.
-
Page 30: Led Status Display
External temperature sensor You can connect an external temperature sensor to the solar charge controller. This mea- sures the temperature directly at the battery and thus enables very precise temperature compensation during the charging process. The polarity of the connection is irrelevant. If no external temperature sensor is connected or if it is damaged, the controller uses its internal temperature measurement for temperature compensation. -
Page 31: Troubleshooting And Maintenance
Troubleshooting and maintenance • High voltage at the battery terminal Cause: Other power sources could overcharge the battery. Solution: Check whether there are any external power sources that could overcharge the battery. If this is not the case, the solar charge controller may be defective. •... -
Page 32: Protective Function
Protective functions Solar overcurrent protection: The controller limits the charging power to prevent overloading. Solar short circuit: In the event of a short circuit, the controller stops the charging process. Correct the problem to continue operation. Reverse polarity on the solar module: Provides protection against incorrect wiring to prevent damage to the controller. -
Page 33: Technical Data
Technical Data MPPT solar charge controller TARA Flow 75/20 Article TARA Flow 75/20 System voltage 12/24V automatic detection Maximum charging current MPPT charging voltage before boost or equalizing charge stage Absorption charging voltage 14.0~14.8V/28.0~29.6V (Standard:14.5/29.0V@25 Equalization voltage 14.0~15.0V/28.0~30.0V (Standard:14.8/29.6V@25 Float voltage 13.0~14.5V/26.0~29.0V (Standard:13.7/27.4V@25... - Page 34 Please send to recycle at appropriate collection points. You can obtain information from your local authority or from your dealer. Technical data is subject to change without notice. Copyright @ WATTSTUNDE GmbH Version Operating instructions v0424_en IP54 WATTSTUNDE GmbH · Bessemerstraße 3 · 21339 Lüneburg · info@wattstunde.de...
