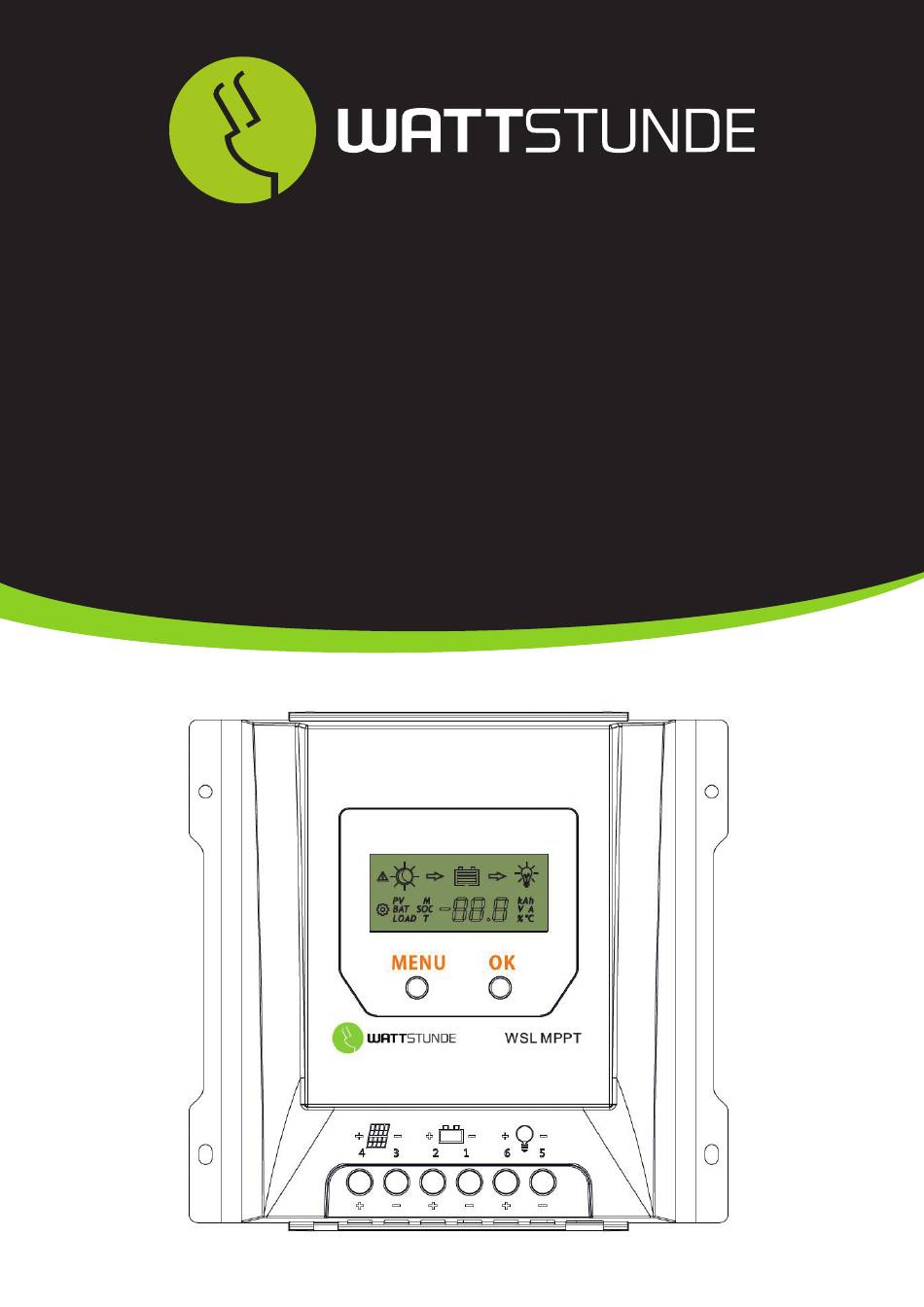

- Page 1 Handbuch für WATTSTUNDE® MPPT Solar Laderegler: WSL 10.45 MPPT WSL 20.100 MPPT WSL 30.100 MPPT WSL 40.100 MPPT...
-
Page 3: Table Of Contents
WATTSTUNDE GmbH Bessemerstraße 3 21339 Lüneburg MPPT Solar Laderegler info@wattstunde.de 10.45 / 20.100 / 30.100 / 40.100 Handbuch Bitte unbedingt lesen! Inhalt 1. Sicherheitshinweise und Haftungsausschluss 1.1 Sicherheitshinweise 1.2 Haftungsausschluss 2. Funktionsübersicht 3. MPPT 4. Anschlussmöglichkeiten 5. Installation 5.1 Installationsanweisung 5.3 Anforderungen an den Installationsort... -
Page 4: Sicherheitshinweise
Bitte unbedingt lesen! Herzlichen Glückwunsch zum Erwerb einer unserer WATTSTUNDE MPPT Solar Laderegler. Bitte lesen Sie das Handbuch sorgfältig durch, bevor Sie den WATTSTUNDE Laderegler in Betrieb nehmen. Das Handbuch gibt Ihnen wichtige Hinweise für die Installation sowie den Gebrauch des Ladereglers. -
Page 5: Funktionsübersicht
10.45 / 20.100 / 30.100 / 40.100 Funktionsübersicht Mit Ihrem neuen Solarladeregler der aktuellen WSL-MPPT-Serie von WATTSTUNDE besitzen Sie ein Gerät, das nach dem neuesten Stand der Technik entwickelt wurde, die integrierte MPPT Technologie stellt höchste Erträge sicher. Folgende Funktionen zeichnen das Gerät aus: •... -
Page 6: Mppt
WATTSTUNDE GmbH Bessemerstraße 3 21339 Lüneburg MPPT Solar Laderegler info@wattstunde.de 10.45 / 20.100 / 30.100 / 40.100 3. MPPT Die Abkürzung MPPT steht für Maximum Power Point Tracking. Es handelt sich um ein fort- schrittliches Ladeverfahren, das die Echtzeitleistung der Solarmodule und den maximalen Punkt der Strom-Spannungs-Kurve erkennt. -
Page 7: Anschlussmöglichkeiten

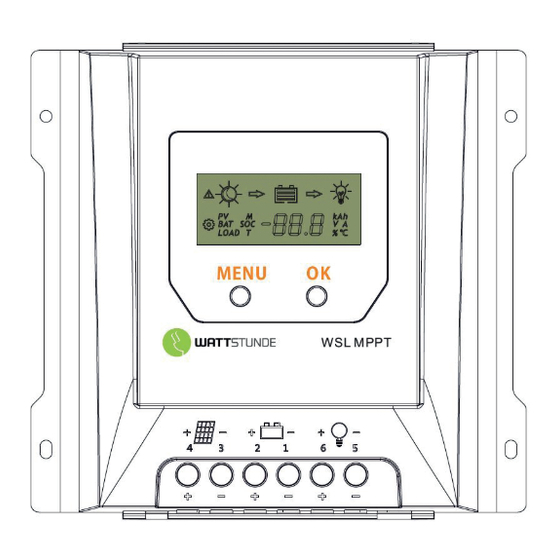

WATTSTUNDE GmbH Bessemerstraße 3 21339 Lüneburg MPPT Solar Laderegler info@wattstunde.de 10.45 / 20.100 / 30.100 / 40.100 4. Anschlussmöglichkeiten: 1. Kühlkörper 2. Gehäuse 3. LCD Anzeige 4. Bedientasten: MENU, OK 5. RJ11 Schnittstelle 6. Anschluss externer Temperatursensor 7. Anschluss für kleine Lasten Ermöglicht es, leistungsarme DC Verbraucher... -
Page 8: Installation
WATTSTUNDE GmbH Bessemerstraße 3 21339 Lüneburg MPPT Solar Laderegler info@wattstunde.de 10.45 / 20.100 / 30.100 / 40.100 5.1 Installation ACHTUNG: Bitte lesen Sie vor der Installation alle Anweisungen und Vorsichtsmaßnahmen im Handbuch! Wir empfehlen, die Schutzfolie der LCD Anzeige zu entfernen. -
Page 9: Anschluss
WATTSTUNDE GmbH Bessemerstraße 3 21339 Lüneburg MPPT Solar Laderegler info@wattstunde.de 10.45 / 20.100 / 30.100 / 40.100 6. Anschluss Solarmodule erzeugen Strom, wenn Licht auf sie trifft. Der er- zeugte Strom variiert mit der Lichtintensität, aber auch bei un- günstigen Lichtverhältnissen wird die volle Spannung von den Modulen geliefert. -
Page 10: Funktion
WATTSTUNDE GmbH Bessemerstraße 3 21339 Lüneburg MPPT Solar Laderegler info@wattstunde.de 20.100 / 30.100 / 40.100 / 40.150 7. Funktion 7.1 LCD Anzeige 7.2 Statusanzeigen Komponenten Symbol Bedeutung Tag, keine Ladung möglich Tag, Batterie wird geladen Solarzellen Nacht Solarzellen: Anzeige von Spannung und Strom... - Page 11 WATTSTUNDE GmbH Bessemerstraße 3 21339 Lüneburg MPPT Solar Laderegler info@wattstunde.de 10.45 / 20.100 / 30.100 / 40.100 Folgende Bildschirme werden automatisch im Wechsel angezeigt Folgende Bildschirme können manuell durch Betätigen der „OK“ Taste durchgeschaltet werden...
-
Page 12: Fehler Beschreibung
WATTSTUNDE GmbH Bessemerstraße 3 21339 Lüneburg MPPT Solar Laderegler info@wattstunde.de 20.100 / 30.100 / 40.100 / 40.150 nktion der Bedientasten: Betriebsmodus Funktion OK Taste kurz betätigen Bildschirme durchblättern Drücken Sie die MENU- und OK-Taste gleichzeitig für eine Sekunde, das automatische Durchblättern der Anzeigebild- automatisches Durchblättern... -
Page 13: Fehlerbehebung
WATTSTUNDE GmbH Bessemerstraße 3 21339 Lüneburg MPPT Solar Laderegler info@wattstunde.de 20.100 / 30.100 / 40.100 / 40.150 7.4 Fehlerbehebung eheben von Fehlern: Status Grund Lösungsvorschlag Alle Verbraucher abschalten, Kurzschluss beseitigen. Kurzschluss Last wird automatisch nach 1 min wieder verbunden. Reduzieren Sie die Last, der Regler fängt Überstrom... -
Page 14: Parameter Einstellungen
WATTSTUNDE GmbH Bessemerstraße 3 21339 Lüneburg MPPT Solar Laderegler info@wattstunde.de 10.45 / 20.100 / 30.100 / 40.100 7.5 Parameter Einstellung Wenn das Symbol auf dem Display erscheint, bedeutet dies, dass der Parameter eingestellt werden kann. Drücken Sie die Taste MENU eine Sekunde lang und das Symbol beginnt zu blinken. - Page 15 WATTSTUNDE GmbH Bessemerstraße 3 21339 Lüneburg MPPT Solar Laderegler info@wattstunde.de 10.45 / 20.100 / 30.100 / 40.100 Batterietyp Wenn die LCD-Anzeige wie links dargestellt ist, drücken Sie die Taste MENU 1 Se- kunde lang. Wenn das Symbol blinkt, kann der Batterietyp eingestellt werden.
-
Page 16: Schutzfunktionen Des Reglers
WATTSTUNDE GmbH Bessemerstraße 3 21339 Lüneburg MPPT Solar Laderegler info@wattstunde.de 10.45 / 20.100 / 30.100 / 40.100 9. Schutzfunktionen des Reglers PV Kurzschluss: Wenn ein Kurzschluss am Solar-Eingang auftritt, stoppt der Laderegler die Batterieladung, um das System zu schützen. Solarmodule nicht polrichtig angeschlossen: Der Regler ist vollständig gegen Verpolungsfehler beim Verbinden mit den Solarmodulen geschützt. - Page 17 WATTSTUNDE GmbH Bessemerstraße 3 21339 Lüneburg MPPT Solar Laderegler info@wattstunde.de 20.100 / 30.100 / 40.100 / 40.150 Anhang: Technische Daten Parameter MPPT 10.45 MPPT 20.100 MPPT 30.100 MPPT 40.100 Artikelnummer 300-10011 300-10020 300-10030 300-10040 Max. Eingangsstrom 10 A 20 A...
-
Page 18: Technische Daten
Elektronische Altgeräte dürfen nicht über den Hausmüll ent- sorgt werden. Recyceln Sie an entsprechenden Sammelstellen. Informationen erhalten Sie auf Ihrer Behörde vor Ort oder bei Ihrem Händler. Technische Daten unterliegen unangekündigten Änderungen. Urheberrecht @ WATTSTUNDE GmbH Version Bedienungsanleitung v0523_de Artikel: 300-10011; 300-10020; 300-10030; 300-10040 IP32 v0523... - Page 19 Manual WATTSTUNDE® MPPT Solar Laderegler: WSL 10.45 MPPT WSL 20.100 MPPT WSL 30.100 MPPT WSL 40.100 MPPT...
- Page 21 WATTSTUNDE GmbH Bessemerstraße 3 21339 Lüneburg MPPT Solar Laderegler info@wattstunde.de 10.45 / 20.100 / 30.100 / 40.100 Manual Please read! Content 1. Safety instructions 1.1Safety instructions 1.2 Exclusion of liability 2. Function overview 3. MPPT 4. Connection options 5. Installation 5.1 Installation instruction...
-
Page 22: Safety Instructions
Please read! Thanks for selecting our WATTSTUNDE MPPT solar controller. Please take the time to read this user manual carefully, before you start using the WATTSTUNDE solar controller. This manual gives important recommendations for installing and using. 1.1 Safety instructions Solar controllers are sensitive products with microelectronic. -
Page 23: Function Overview
10.45 / 20.100 / 30.100 / 40.100 2. Function Overview With your new solar controller from the current WSL-MPPT-series by WATTSTUNDE you do own a state-of-the-art product. The integrated MPPT technology secures highest output. The following functions feature the device: •... -
Page 24: Mppt
WATTSTUNDE GmbH Bessemerstraße 3 21339 Lüneburg MPPT Solar Laderegler info@wattstunde.de 10.45 / 20.100 / 30.100 / 40.100 3. MPPT The abbreviation MPPT means Maximum Power Point Tracking. It is an advanced charging way which detects the real-time power of the solar modules and the maximum point of the current- voltage curve. -
Page 25: Connection Options
WATTSTUNDE GmbH Bessemerstraße 3 21339 Lüneburg MPPT Solar Laderegler info@wattstunde.de 10.45 / 20.100 / 30.100 / 40.100 4. Connection options 1. Heast sink 2. Plastic case 3. LCD 4. Key: MENU, OK 5. RJ11 interface 6. External temperature sensor port 7. -
Page 26: Installation
WATTSTUNDE GmbH Bessemerstraße 3 21339 Lüneburg MPPT Solar Laderegler info@wattstunde.de 10.45 / 20.100 / 30.100 / 40.100 5.1Installation ATTENTION: Please read all instructions and precautions in the manual before installing! It is recommended to remove the acrylic protective film covering the LCD screen before installation. -
Page 27: Connection
WATTSTUNDE GmbH Bessemerstraße 3 21339 Lüneburg MPPT Solar Laderegler info@wattstunde.de 10.45 / 20.100 / 30.100 / 40.100 6. Connection Solar moduls create current whenever light strikes them. The current created varies with the light intensity, but even in the case of low levels of light, full voltage is given by the modules. -
Page 28: Operation
WATTSTUNDE GmbH Bessemerstraße 3 21339 Lüneburg MPPT Solar Laderegler info@wattstunde.de 10.45 / 20.100 / 30.100 / 40.100 7.Operation 7.1 LCD display 7.2 Status description Component Symbol Status Daytime, not charging Daytime, charging Solar modules Night Solar modules: current and ampere hours... - Page 29 WATTSTUNDE GmbH Bessemerstraße 3 21339 Lüneburg MPPT Solar Laderegler info@wattstunde.de 10.45 / 20.100 / 30.100 / 40.100 Following information cycle automatically Follwoing information can be browsed manually by pressing the „OK“ key...
-
Page 30: Error Description
WATTSTUNDE GmbH Bessemerstraße 3 21339 Lüneburg MPPT Solar Laderegler info@wattstunde.de 20.100 / 30.100 / 40.100 / 40.150 Mode Function Browse information Short press OK Press the MENU and OK key at the same time for one second, Deactivate the automatic the browsing of information will be deactivated. -
Page 31: Troubleshooting
WATTSTUNDE GmbH Bessemerstraße 3 21339 Lüneburg MPPT Solar Laderegler info@wattstunde.de 20.100 / 30.100 / 40.100 / 40.150 7.4 Troubleshooting Status Reason Troubleshooting Short Switch off all loads. Remove short circuit. Load will be circuit reconnected after one minute automatically. Over Reduce the load. -
Page 32: Parameter Settings
WATTSTUNDE GmbH Bessemerstraße 3 21339 Lüneburg MPPT Solar Laderegler info@wattstunde.de 10.45 / 20.100 / 30.100 / 40.100 7.5 Parameters setting When the icon appears in the display, it means that the parameter can be adjusted. Press the MENU key for one second and the symbol starts flashing. - Page 33 WATTSTUNDE GmbH Bessemerstraße 3 21339 Lüneburg MPPT Solar Laderegler info@wattstunde.de 10.45 / 20.100 / 30.100 / 40.100 Battery type When the LCD shows as the left, press the MENU key for 1 second. When the symbol flashes, the battery type can be set.
-
Page 34: Protection Of The Solar Charger
WATTSTUNDE GmbH Bessemerstraße 3 21339 Lüneburg MPPT Solar Laderegler info@wattstunde.de 10.45 / 20.100 / 30.100 / 40.100 9. Protection of the solar charger Solar module short circuit: When a short circuit at the solar modules occurs, the controller will stop the charging of the battery to protect the system. -
Page 35: Technical Specifications
WATTSTUNDE GmbH Bessemerstraße 3 21339 Lüneburg MPPT Solar Laderegler info@wattstunde.de 10.45/20.100 / 30.100 / 40.100 11. Technical specifications Parameter MPPT 10.45 MPPT 20.100 MPPT 30.100 MPPT 40.100 300-10011 300-10020 300-10030 300-10040 Item no. Max. charging current 10 A 20 A... - Page 36 Electronic devices are no household waste. Recycle at the appropriate collection station. Information can be recieved at your local authorities or at your retailer. Technical changes reserved. Copyright @ WATTSTUNDE GmbH Version Bedienungsanleitung v0523eng Item no.: 300-10011; 300-10020; 300-10030; 300-10040 IP32 v0523...
