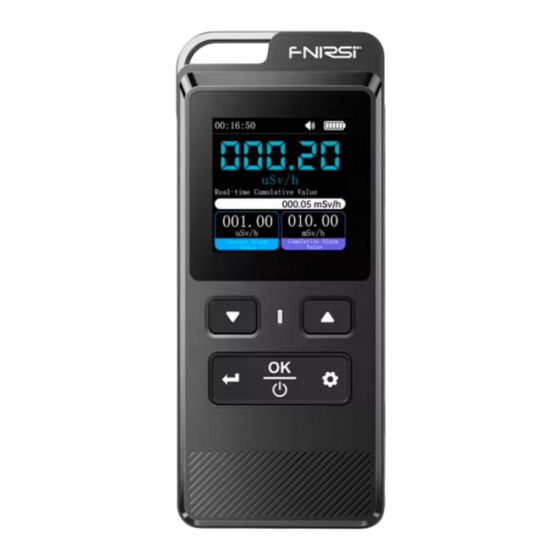

Fnirsi GC-02 User Manual

Nuclear radiation detector
Hide thumbs Also See for GC-02:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

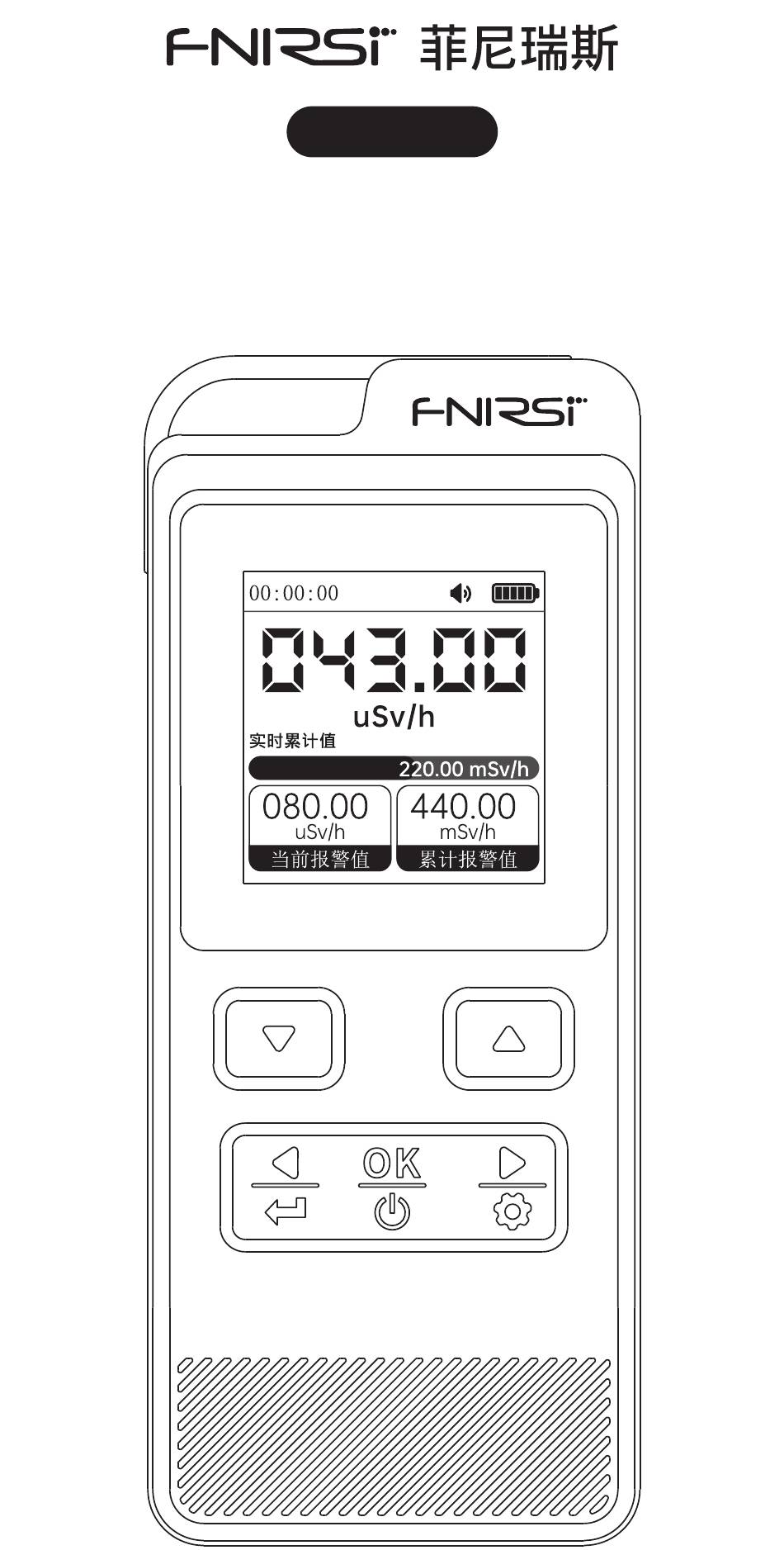

GC-02
核辐 射 检 测仪 使用 手册
Nuclear Radiation Detector User Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the GC-02 and is the answer not in the manual?

Questions and answers

Zur
April 28, 2025

Charging indicator? How to know if it is Full charge.

0

Subscribe to Our Youtube Channel

Related Manuals for Fnirsi GC-02

Summary of Contents for Fnirsi GC-02

  • Page 1 GC-02 核辐 射 检 测仪 使用 手册 Nuclear Radiation Detector User Manual...
  • Page 3 目 录...
  • Page 4 CATALOG...
  • Page 5 СОДЕРЖАНИЕ...
  • Page 6 ÍNDICE...
  • Page 7 确实遵守文中的规定， 如此才能够发挥探测仪的最 佳功能。 ●请妥善保存本使用手册 ●不要在易燃、 易爆的环境中使用仪器。 ●仪器更换的废旧电池和报废的仪器不可与生活垃 圾一同处理， 请按国家或者当地的相关法律规定处 理。 ●当仪器出现任何质量问题或者对使用仪器有疑问 时， 可联系 “菲尼瑞斯-FNIRSI” 在线客服或厂家， 我 们将在第一时间为您解决。 一、 产品概述 FNIRSI GC-02是FNIRSI全新推出的核辐射检测仪， 精致的外观设计、 体积小巧、 便携性强。 采用高精度 的盖革-米勒计数器， 能够准确探测电离辐射 （γ射 线、 x射线等） 的强度。 配备1.5寸IPS高清液晶显示 屏， 界面干净整洁， 数据一目了然。 您可以查看实时 值、 平均值、 最大值和累计值。 还可设置报警值、 自定...
  • Page 8 二、 产品特点 ●检测电离辐射 （γ射线、 x射线等） 。 ●灵敏度高， 可工作环境多样。 ●中、 英、 俄、 德、 日、 葡、 西、 韩八种语言操作界面， 操 作简单， 使用方便。 ●定时监控。 ●掉电数据保存。 ●灯光/声音2种组合报警方式选择。 ●产品可设置当前报警值和累计报警值。 三、 产品参数 产品参数 核辐射检测仪 尺寸 106.5x44.5x25mm 探测辐射种类 电离辐射 （γ射线、 x射线等） 探测器 能量补偿GM管(盖革计数管) 剂量当前率 0.00-10000μSv/h(10mSv/h) 积累剂量当量 0.00μSv-500.0mSv 能量范围 48keV-15Mev≤±30%(对137Cs-) 语言...
  • Page 9 四、 按键说明 上下调 上下调 节设置 节设置 短按左键、 短按右键、 长按返回 长按设置 短按OK、 长按开关机 五、 操作说明 1.开关机 通过长按开关机键进行开机、 关机。...
  • Page 10 2.页面介绍 常规页面 该页面正常检测实时剂量以及动态观察累计计 量等结果、 报警阈值和状态， 开机后自动进入此 页面， 检测参数。 设备开机运行 时间 当前计量率事 实值 曲线记录页面 该页面便于观察周围辐射剂量的一个动态曲线， 分析出平均值和最大值。 按左右键切换到曲线记 录模式， 页面如下： 当前计量实时 率 实时波形检测...
  • Page 11 定时监控页面 该页面便于不需要人为一直观察周围剂量情况， 设 定一个时间的起始和终止， 就可以自动根据设定的 时间来定时监控周围辐射量的变换， 监测结束回自 动保存至历史记录页面。 按左右键切换到监控模式， 页面如下： 设备开机运行 时间 当前计量率事 实值 监控模式运行 时间 监控模式可以在指定时间范围记录测量值。 长按 “下键” 可设置开始时间， 长按 “上键” 可设置截 止时间。 当设备运行时间等于开始时间时， 监控模式开始记 录此时界面显示由 【图1】 变为 【图2】 状态， 此时监控 模式运行时间开始计时， 并开始记录累计值、 平均值 和最大值， 3个值循环切换显示， 当设备运行时间到 达截止时间时， 界面变化为 【图3】 ， 完成从开始到截 止时间的测量。...
  • Page 12 历史记录页面 该页面体现之前定时记录的一些辐射量情况， 便于 用户做历史数据分析， 最多可记录10组。 按左右键切 换到监控模式历史记录， 页面如下： 当前计量实时率 历史记录编号 监控模式运行 时间 第一条历史记录是最新的记录， 累计值、 平均值最大 值和运行时间会动态更新。 3.设置 长按设置键进入设置菜单。 在设置页面长按返回键 可返回到监测页面。 按左右键切换设置选项， 按OK 键进入下级菜单， 长按返回键可以退出下级菜单。 3.1 指示灯报警、 蜂鸣器报警设置 切换到指示灯报警按OK键进入下级菜单， 按上、 下 键可以切换选项， 再按OK键设置生效； 按左右按键 可以切换到蜂鸣器报警设置， 在蜂鸣器报警界面按 上下键可以调节声音大小。...
  • Page 13 3.2 当前剂量报警值、 累计剂量报警值、 单位设置 切换到当前剂量报警值按OK键进入下级菜单， 按左、 右键可以切换到累计剂量报警值、 单位设置； 在当前 剂量报警值、 累计剂量报警值下按OK键后可对报警 值进行设置， 单位设置通过上下键选择对应的单位 后按OK键即可生效。 3.3 休眠设置、 自动关机 切换到休眠设置按OK键进入下级菜单， 按左、 右键 可以切换到自动关机设置。 通过上下按键选择 “ON” 或 “OFF” 后按OK键设置生效， 在 “ON” 下按OK键后 可通过上下按键对休眠时间或自动关机时间进行设 置。...
  • Page 14 3.4 语言、 背光、 恢复出厂设置、 关于 切换到语言设置按OK键进入下级菜单， 按左、 右键 可以切换到背光、 恢复出厂设置、 关于。 语言设置： 通过上下按键选中对应的语言后按OK键 背光： 通过上下按键可调节背光的亮度。 恢复出厂设置： 上下按键切换到确认后按OK键即可 恢复出厂设置。 关于:显示设备型号版本号等信息...
  • Page 15 六、 有关放射性单位换算知识 （一） 国际标准(我国执行此标准)1990年 1、 放射性工作人员:20mSv/年(10μSv/小时) 2、 一般公众人员:1mSv/年(0.52μSv/小时) （二） 单位换算等知识 1μSv/h=100μR/h 1nc/kg.h=4μR/h 1μR=1γ(原核工业找矿习惯用的单位) 放射性活度: 1Ci=1000mCi 1mCi=1000μci 1Ci=3.7×1010Bq =37GBq 1mCi=3.7×107Bq =37MBq 1μCi=3.7×104Bq=37KBq 1Bq=2.703×10-11Ci=27.03pci 照射量: 吸收计量: 1R=103mR=106μR 1Gy=10 mGy=10 μGy 1R=2.58×10-4c/kg 1Gy=100rad 100μrad=1μGy 计量当量: 其他: 1Sv=103mSv=106μSv 1Sv相当1Gy 1克镭 1Sv=100rem 100μrem=1μSv =0.97Ci ≈1Ci 氡单位: 1Bq/L=0.27em=0.27×10-10Ci/L...
  • Page 16 （三） 放射性同位素衰变值的计算 A=A0eλ-t t=T1/2 ； A0已知源强A是经过时间后的多少根据放射性衰变 计算表查表计算。 （四） 放射源与距离的关系: 放射源强度与距离的平方乘反比。 X=A.г/R2A:点状源的放射性活度;R:与源的距离;г:照 射量率常数。 注:Ra—226 (t 1608年) г=0.825伦.米2/小时.居里 Cs—137 (t 29.9年) г= 0.33伦.米2/小时.居里 Co—60 (t 5.23年) г=1.32伦.米2/小时.居里 根据放射性衰变计算表查表计算放射性屏蔽： 不同物质的减少一半和减少到1/10值(cm) 放射源 铅笔 铁 混凝土 减半 1/10 减半 1/10 减半 1/10 铯-137 0.65 16.3 铱-192 0.55 14.0...
  • Page 17 3、 电量显示过低时， 处于欠压状态， 应及时充电。 严 重欠压时仪器出现不能开关机、 花屏等异常现象。 ※如仪器不能正常工作， 与我公司售后联系， 或直接 返回我公司进行维修。 八、 仪表维护 ●请在使用前保持干燥并用柔软的布擦干净仪 器表面的污垢， 不可使用清洁剂或溶剂。 ●请以符合环保要求的方式回收和利用坏的仪 器、 附件及包装材料。 ●长时间不使用时请及时关机。 ●请勿私自拆卸或更换元器件避免发生故障。 ●不使用时请放在干燥的地方储存。 九、 生产信息 产品名称： 核辐射检测仪 品牌/型号： 菲尼瑞斯/GC-02 服务电话： 0755-28020752 生产商： 深圳市菲尼瑞斯科技有限公司 网址： www.fnirsi.cn 地址： 广东省深圳市龙华区大浪街道伟达工业园 C栋西边8楼 执行标准： GB/T 9588-2008...

  • Page 18: Notice To Users

    “FNIRSI” online customer service and we will solve it for you in the first time 1.Product Introduction FNIRSI GC-02 is a nuclear radiation detector newly launched by FNIRSI, featuring exquisite exterior design, compact size, and strong portability. Using high-precision Geiger Miller counters to accurately detect ionizing radiation （γ...

  • Page 19: Product Features

    6 hours. FNIRSI GC-02 is the ideal tool for detecting nuclear radiation anytime, anywhere, making you feel at ease, accurate, and convenient. 2.Product Features ● X-ray detection γ Radiation and β Radiation. ●High sensitivity and diverse working environments.
  • Page 20 Product Nuclear Radiation Detector Parameters Energy Range 48keV-15Mev ≤ ± 30% (for 137Cs -) Chinese, English, Russian, German, Language Japanese, Portuguese, Spanish, Korean Sensitivity 80CPM/uSv (for Co-60) Dosage Unit μSv/h、 μGy/h、 mR/h、 CPS、 CPM Battery Capacity 850mAh Alarm Method Light, Sound 4.Buttons &...

  • Page 21: Panel Introduction

    5.Panel Introduction 5.1 ON/OFF Turn on and off by long pressing the Ok key. 5.2 Panel introduction General page This page detects real-time dose and dynamically observes cumulative measurement results, alarm thresholds, and status. After turning on, it automati- cally enters this page to detect parameters. Equipment startup and operation time...
  • Page 22 Current real-time measurement rate Real time waveform detection Timed monitoring page This page is convenient for setting a start and end time without the need for human observation of the surrounding dose situation. It can automatically monitor the changes in the surrounding radiation amount based on the set time.
  • Page 23 When the device running time is equal to the start time, the monitoring mode starts recording, and the interface display changes from [Figure 1] to [Figure 2] status, at this point, the monitoring mode starts timing the running time and records the cumulative value, average value, and maximum value, the three values are displayed in a cycle, when the equipment running time reaches the deadline, the interface...
  • Page 24 5.3 Setting Long press the settings button to enter the settings menu. Long press the return button on the settings page to return to the monitoring page. Press the left and right keys to switch between setting options, press the OK key to enter the lower level menu, and long press the return key to exit the lower level menu.
  • Page 25 5.3.3 Hibernation settings, automatic shutdown Switch to the automatic shutdown setting. Press the up and down keys to select "ON" or "OFF" and then press the OK key to set it to take effect. Press the OK key under "ON" and you can use the up and down keys to set the sleep time or automatic shutdown time.
  • Page 26 5.3.4 Language, backlight, restoring factory settings, about Switch to backlight, restore factory settings, and about. Language setting: Press the up and down keys to select the corresponding language and then press the OK key Backlight: The brightness of the backlight can be adjusted by pressing the up and down keys.
  • Page 27 6.Conversion of radioactive units ①International standards (1990) Radioactive workers: 20mSv/year (10 μ Sv/hour) General public personnel: 1mSv/year (0.52 μ Sv/hour) ②Unit conversion 1μSv/h=100μR/h 1nc/kg.h=4μR/h 1μR=1γ(The unit used for prospecting in the pronuclear industry) Radioactivity: Exposure: 1Ci=1000mCi 1R=103mR=106μR 1mCi=1000μci 1R=2.58×10-4c/kg 1Ci=3.7×1010Bq =37GBq Absorption metering: 1mCi=3.7×107Bq =37MBq 1Gy=103mGy=106μGy...
  • Page 28 ④The relationship between radiation source and distance The intensity of the radioactive source is inversely proportional to the square of the distance. X=A г/ R2A: Radioactivity of point source; R: Distance from source; г: Exposure rate constant. Note: Ra-226 (t 1608) г= 0.825 lun. m2/hour. curie Cs 137 (t 29.9 years) г= 0.33 lun.

  • Page 29: Product Maintenance

    ①During storage and use, try to keep it dry and avoid excessive humidity which can cause malfunctions and damage to the instrument. ②Do not use the instrument roughly to prevent it from falling or knocking, otherwise it may cause varying degrees of damage to the instrument ③When the battery level is displayed low, it should be charged in a timely manner.
  • Page 30 +an extra 6 months warranty to thanks for your support! By the way, we have created an interesting communi- ty, welcome to contact FNIRSI staff to join our commu- nity. Shenzhen FNIRSI Technology Co.,LTD. Add.： West of Building C,Weida Industrial Park,Dalang Street,Longhua District,Shenzhen,Guangdong E-mail：...

  • Page 31: Описание Устройства

    дальнейшей утилизации. ●В случаи возникновения проблем с качеством либо у вас имеются вопросы по использованию, пожалуйста, свяжитесь со службой поддержки клиентов FNIRSI, и мы с радостью поможем их решить. 1.Описание устройства FNIRSI GC02 - это детектор радиоактивного излучения, недавно выпущенный компанией...
  • Page 32 позволяющий записывать 10 наборов данных, сохранять полученные результаты при отключении. Встроенный литиевый аккумулятор емкостью мА обеспечивает работу устройства до 6 часов. FNIRSI GC-02 - это идеальный инструмент для обнаружения радиоактивного излучения в любое время и в любом месте. 2.Возможности устройства ●Регистрации альфа- и...
  • Page 33 3.Параметры устройства Детектор радиоактивного Тип устройства излучения 106.5x44.5x25 мм Размеры Обнаруживаемое Ионизированная радиация излучение альфа- и бета-частиц Счетчик Гейгера-Мюллера Датчик Диапазон эквивалентной 0.00-1000 мкЗв/ч (1 мкЗв/ч) дозы Диапазон эквивалента 0.00 мкЗв -500.0 мЗв кумулятивной дозы Энергетический 48 кэВ - 1,5МэВ ≤±30% диапазон...
  • Page 34 4.Функциональное назначение клавиш Клавиша Клавиша вниз вверх Короткое Короткое нажатие ‒ нажатие ‒ влево. вправо. Длительное ‒ Длительное ‒ переход к переход в предыдущему меню меню настройки Короткое нажатие - подтверждение. Длительное ‒ ВКЛ\ВЫКЛ 5.Описание режимов работы 5.1 ON/OFF Включение и выключение прибора. Длительное удержание...
  • Page 35 5.2Описание меню прибора Основной экран На основном экране отображается определяемая доза излучения в режиме реального времени, а также динамически отслеживается совокупные результаты измерений, пороговые значения тревоги и текущий статус. После включения прибора он автоматически переходит на него для отображения текущих параметров. Время...
  • Page 36 Текущие измерения в реальном времени Форма сигнала в реальном времени Меню мониторинга по таймеру Данный вид удобен для установки времени начала и окончания интервала измерений без необходимости наблюдения за окружающей обстановкой. Он может автоматически отслеживать изменения в количестве окружающего излучения в...
  • Page 37 Режим мониторинга позволяет записывать значения измерений в пределах заданного диапазона времени. Длительное нажатие "вниз" для установки времени начала, длительное нажатие "вверх" для установки времени окончания. Когда время работы устройства равно времени запуска, режим мониторинга начинает запись, и отображение интерфейса меняется со статуса [Рис 1] на статус [Рис 2]. В этот...
  • Page 38 Меню сохранённых значений В данном меню отражены некоторые уровни радиации, ранее регистрируемые на регулярной основе, позволяет записывать до 10 групп данных, что упрощает анализ исторических данных. Нажмите левую либо правую клавишу, чтобы переключиться в режим сохраненных значений, и страница будет выглядеть следующим образом: Текущие...
  • Page 39 5.3.1 Настройка сигналов тревоги Переключитесь на световой индикатор тревоги и нажмите клавишу OK, чтобы войти в меню. Нажмите клавиши вверх либо вниз для переключения параметров, а затем нажмите клавишу для сохранения выбранных настроек; Нажмите левую либо правую кнопку, чтобы переключиться на меню настройки звукового сигнала, и...
  • Page 40 5.3.3 Настройки гибернации и автоматического выключения Переключитесь на режим автоматического выключения. Нажмите клавиши вверх либо вниз, чтобы выбрать "ON." или "OFF.", а затем нажмите клавишу "OK", чтобы сохранить выбранное значение. Нажмите клавишу "OK" при включенном параметре, используйте клавиши "вверх" и "вниз"...
  • Page 41 5.3.4 Настройка языка, подсветки, сброс к заводским параметрам, информация об ПО Переключитесь на режим настройки подсветки, восстановления заводских настроек и т.д. Настройка языка: Нажмите клавиши вверх либо вниз, чтобы выбрать соответствующий язык, а затем нажмите клавишу OK. Подсветка: Яркость подсветки можно...
  • Page 42 6.Преобразование радиоактивных единиц ①Международные стандарты (1990) Годовой предел для специалистов: 20 мЗв/год (10 мкЗв/ч) Годовой предел для населения: 1 мЗв/год (0.52 мкЗв/ч) ②Преобразование единиц измерения 1 μ Sv/h=100 μ R/h 1nc/kg. h=4 μ R/h 1 μ R=1 γ (Ранее использовался в качестве значения для...
  • Page 43 ④Взаимосвязь между источником излучения и расстоянием Интенсивность излучения радиоактивного источника обратно пропорциональна квадрату расстояния. X=A.g/ R A: радиоактивность точечного источника; R: расстояние до источника излучения; g: постоянная мощности экспозиционной дозы; Примечание: Ra-226 (t = 1608) r= 0.825 рен. м2/час. кюри Cs 137 (t = 29.9 год) г= 0.33 рен.
  • Page 44 ①Во время хранения и работы старайтесь размещать прибор в сухом месте, избегайте чрезмерной влажности, которая может привести к неисправностям и повреждению прибора. ②Пользуйтесь приборок аккуратно, чтобы предотвратить его падение, в противном случае это может привести к повреждению прибора и выходу его из строя. ③Когда...

  • Page 45: Контактная Информация

    9.Контактная информация Все владельцы устройств FNIRSI у которых возникли любые вопросы по их использованию, и которые обратятся к нам, получат гарантированную поддержку с нашей стороны для разрешения ваших вопросов по нашим продуктам. В дополнение мы продлим вашу текущую гарантию на дополнительные 6 месяцев...

  • Page 46: Apresentação Do Produto

    ● Se houver problemas de qualidade com o dispositivo ou se tiver alguma dúvida sobre a sua utilização, por favor, entre em contacto com o serviço de apoio ao cliente online da "FNIRSI" e resolveremos o problema o mais rapidamente possível.

  • Page 47: Características Do Produto

    6 horas. O FNIRSI GC-02 é a ferramenta ideal para detetar radiações nucleares a qualquer momento e em qualquer lugar, proporcio- nando uma sensação de tranquilidade, precisão e conveniência. 2.Características do Produto ●Deteção de raios X, radiação γ e radiação β.
  • Page 48 Parâmetros Detetor de Radiação Nuclear do Produto Intervalo 48keV-15Mev ≤ ± 30% (por 137Cs -) de Energia Chinês, Inglês, Russo, Alemão,Japonês, Idioma Português, Espanhol, Coreano Sensibilidade 80CPM/uSv (por Co-60) Unidade de μSv/h、 μGy/h、 mR/h、 CPS、 CPM Dosagem Capacidade 850mAh da Bateria Método de Alarme Luz, Som 4.Introdução aos Botões e Funções...
  • Page 49 5.Introdução ao Painel 5.1 Ligar/Desligar Ligue e desligue pressionando e mantendo pressionada a tecla OK. 5.2 Introdução ao painel Página geral. Esta página deteta a dose em tempo real e observa dinamicamente os resultados acumulados da medição, os limiares de alarme e o estado. Após ligar o dispositivo, ele entra automaticamente nesta página para detetar parâmetros.
  • Page 50 Taxa de medição em tempo real atual Detecção de forma de onda em tempo real Página de monitorização programada Esta página é conveniente para configurar uma hora de início e de término sem a necessidade de observação humana da quantidade de radiação circundante.
  • Page 51 O modo de monitorização pode registar valores de medição dentro de um intervalo de tempo especificado. Pressione longamente "para baixo" para definir a hora de início e pressione longamente "para cima" para definir a hora de término. Quando o tempo de funcionamento do dispositivo for igual ao tempo de início, o modo de monitor- ização começará...
  • Page 52 Taxa de medição em tempo real atua Número de Histórico Tempo de execução do modo de monitorização O primeiro registro histórico é o registro mais recente e o valor acumulado, o valor médio máximo e o tempo de execução serão atualizados dinamica- mente.
  • Page 53 5.3.2 Valor atual de alarme de dose, valor de alarme de dose acumulada e configurações de unidade. Mude para o valor atual de alarme de dose e pressione a tecla OK para entrar no menu inferior. Pressione as teclas esquerda e direita para alternar entre o valor de alarme de dose acumulada e as configurações de unidade;...
  • Page 54 5.3.3 Configurações de hibernação, desligamento automático Mude para configuração desligamento automático. Pressione as teclas de cima e de baixo para selecionar "ON" ou "OFF" e depois pressione a tecla OK para que a configuração entre em vigor. Pressione a tecla OK em "ON" e você pode usar as teclas de cima e de baixo para definir o tempo de hibernação ou o tempo de desligamento automáti- 5.3.4 Idioma, retroiluminação, restaurar...
  • Page 55 6.Conversão de Unidades Radioativas ①Standards internacional Trabalhadores de radiação: 20mSv/ano (10 μ Sv/hora) Público geral: 1mSv/ano (0.52 μ Sv/hora) ②Conversão de unidades 1 μ Sv/h=100 μ R/h 1nc/kg. h=4 μ R/h 1 μ R=1 γ (Anteriormente utilizado como uma unidade para exploração mineral na indústria nuclear).
  • Page 56 Radioatividade: Exposição: 1R=103mR=106 μ R 1Ci=1000mCi 1R=2.58 × 10-4c/kg 1mCi=1000 μ Ci 1Ci=3.7 × 1010Bq=37GBq Medição de Absorção: 1mCi=3.7 × 107Bq=37MBq 1Gy=103mGy=106 μ Gy 1 μ Ci=3.7 × 104Bq=37KBq 1Gy=100rad 1Bq=2.703 × 10-11Ci=27.03pci 100μ Rad=1 μ Gy Equivalente de Medição: Outros: 1 Sv é...
  • Page 57 Calcular o blindagem radioativa com base na tabela de cálculo de decaimento radioativo: Reduzir para metade e 1/10 de diferentes substâncias (cm) Fonte Lápis Ferro Betão Radioativa Metade 1/10 Metade 1/10 Metade 1/10 Césio-137 0.65 16.3 Ir-192 0.55 14.0 Cobalto-60 1.10 20.3 7.Aviso...

  • Page 58: Manutenção Do Produto

    6 meses como agradecimento pelo seu apoio! Já agora, criámos uma comunidade interessante, por isso, convidamos-vos a entrar em contacto com a equipa da FNIRSI para se juntarem à nossa comunidade. Shenzhen FNIRSI Technology Co.,LTD. Add.： West...
