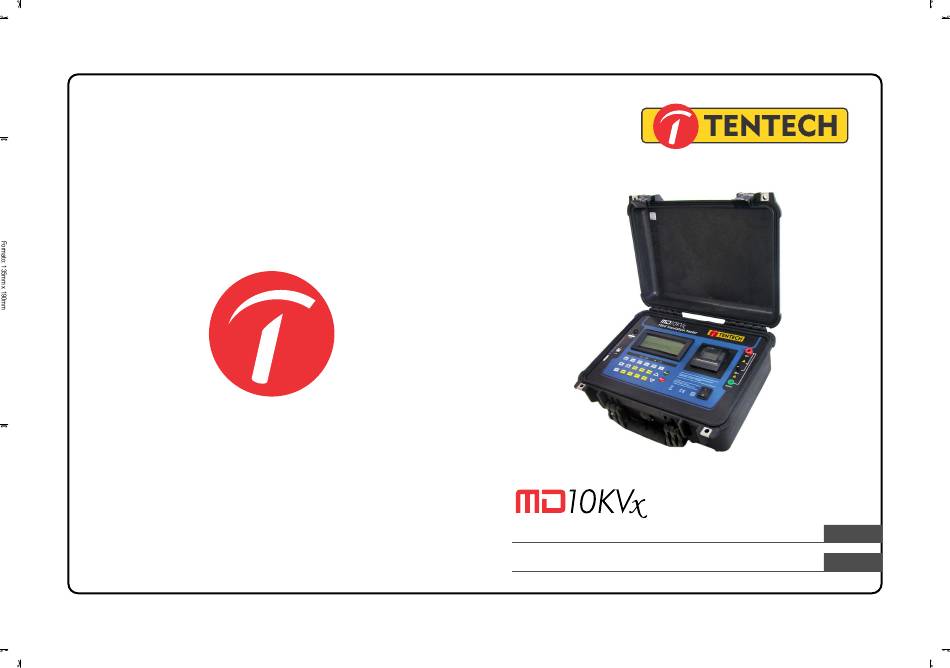

- Page 1 Digital insulation tester P. 03 User guide TENTECH CORPORATION 7330 NW 66th ST - Miami, FL 33166 Megóhmetro digital P. 41 Manual de uso Phone: +1 305 938 0389 / Fax: +1 786 401 7165 www.tentech.com...
- Page 2 MD-10KVx 10 kV Digital insulation tester User guide GU-1569...
- Page 3 Safety warnings Before to use this instrument the User guide and Safety warnings must be read • and understood. Safety procedures and rules for working near high voltage energized systems • must be observed during the use of this equipment. The generated voltages may be dangerous.
- Page 4 Used symbols Caution, risk of electric shock. Caution, refer to User Guide. Equipment complies with current EU Directives. Battery Printer Capacitance Backlight Measuring category III The rubbish bin with a line through it means that in the European Union, the product must undergo selective disposal for the recycling of electric and electronic material, in compliance with Directive WEEE 2002/96/EC.
- Page 5 Measurement Categories (CAT) CAT II - Measurement Category II Measurement Category II corresponds to measurements taken on circuits directly connected to low-voltage installations. CAT III - Measurement Category III Measurement Category III corresponds to measurements on building installations. CAT IV - Measurement Category IV Measurement Category IV corresponds to measurements taken at the source of low-voltage installations.
-
Page 6: Table Of Contents
2. Panel control functions ..................9 2.1. Keyboard ....................10 2.2. Display ..................... 12 3. Charging battery ....................13 4. Connecting the MD-10KVx ................14 5. Use of “Guard” (G) terminal................16 6. Setting tests ..................... 17 6.1. Test voltage definition ................17 6.2. -
Page 7: Description
1. Description The digital insulation tester model MD-10KVx is TENTECH’s cutting edge insulation analyzer equipment and it is one of the most complete and sophisticated available in the international market. A software allows for further analysis of tests results, including features such as graphical representation and automatic report generation. -
Page 8: Panel Control Functions
2. Panel control functions Voltage output terminal (-V) Zero reference terminal (+R) Guard (G) Terminal Display Keyboard High Voltage led On / Off key USB communication port Power supply input Printer... -
Page 9: Keyboard
2.1. Keyboard Function Turns the printer on/off Indicates that the printer is turned on. Hold - Freeze the last reading on the display The Hold function is on Battery - exhibits the battery charge status – on the display Filter - Activates the filter that minimizes the Indicates that the filter is interferences of the external noise Shows the calculated value on the display as... - Page 10 Activated, enables programming of 25 V 25 V steps activated step tests voltages Activated, enables programming of 100 V 100 V steps activated step tests voltages Activated, enables programming of 500 V 500 V steps activated step tests voltages Selection of 500 V test voltage Indicates 500 V selected Selection of 1 kV test voltage Indicates 1 kV selected...
-
Page 11: Display
2.2. Display Measurement results in the corresponding measuring unit, elapsed time since the measurement started, selected test voltage, analogue indication by means of a bargraph and several messages to the operator are displayed on alphanumeric LCD. -
Page 12: Charging Battery
At the end of battery useful life, the battery must be recycled or disposed of properly, in order to protect the environment. Charging procedure: • Check if the MD-10KVx is turned-off and connect it to the mains (AC adapter). • The charging indicator ( ) will turn on red and will remain that way until the battery is totally charged. -
Page 13: Connecting The Md-10Kvx
Please, do check there is no difference of potential voltages between the points where the MD-10KVx shall be connected to. Please, check the same between those points and the ground. At the time of the connection and power-on, the equipment automatically enters in the voltmeter mode and begins to exhibit the circuit voltage in the display. - Page 14 Connect the red cable security terminal to the equipment (-V) output terminal, the BNC terminal of the black cable to the zero reference (+R) terminal and the “alligator” terminals to the element to be measured as indicated in the next figure. The test leads in the picture are merely illustrative.
-
Page 15: Use Of "Guard" (G) Terminal
5. Use of “Guard” (G) terminal Depending on the measurement to be made, the Guard (G) may be used or not. During the measurements, the equipment should be electrically grounded to avoid unsteady readings. When insulation is measured regarding grounding, the R terminal is connected to earth and the condition by means of which the equipment potential setting is fulfilled. -
Page 16: Setting Tests
6. Setting tests The insulation tester MD-10KVx is an extremely versatile instrument that enables automatic performance of several types of insulation tests, and records them in its internal memory and/or prints the results. Thus, it is necessary to appropriately define the tests to be performed, setting the following parameters before starting the measurement: Test voltage, Test duration for “TIMER”... -
Page 17: Selection Of The Operation Mode
6.2. Selection of the operation mode The MD-10KVx insulation tester has four operation modes: Normal, with “TIMER”, SVT and “Pass / Fail”. The first three modes are selected using key; the “Pass/ Fail” test mode is activated pressing key. - Page 18 The device will start the test applying a 500 V voltage and increase this value in 500 V steps each minute until reaching the programmed voltage. At each stage, the MD-10KVx measures the resistance before advancing towards the following step.
- Page 19 SVT test result The test result is calculated according to the following formula: V MAX After test ending, the value may be recovered by pressing key.
-
Page 20: Timer" Mode
6.2.3. “TIMER” Mode The use of key allows the MD-10KVx setting for the performance of a pre-set - duration test; when this mode is selected, the display shows the programmed time. Use keys to define the duration of the tests in 30 seconds, 1 minute, 3 minutes, 10 minutes or 30 minutes. -
Page 21: Pass / Fail" Test Mode
“Pass / Fail” test. Select this value using keys. Possible values are 10 MΩ, 100 MΩ, 1 GΩ or 10 GΩ. During a “Pass/ Fail” test, the MD-10KVx will indicate when the insulation resistance is lower than the programmed limit, both with an intermittent ... -
Page 22: How To Perform Tests
At this moment the display will show the message “WAIT...”. As soon as the MD-10KVx selects the appropriate range, the display will show the number of test, the selected voltage value, exhibiting the value... - Page 23 Example: The display exhibits the test number (12), the measured resistance value (602 GΩ), the voltage selected of 2500 V, the elapsed time (6:25 minutes), the applied voltage (2.51 kV), the leakage current (4.17 nA), date and time. NOTE: If the resistance measured is greater than 10 TΩ @ 10 kV, the following message will be exhibited: R >...
-
Page 24: Measurement Of The Dielectric Absorption Index (Dai)
7.1. Measurement of the Dielectric Absorption Index (DAI) When pressing the key during the test, the Dielectric Absorption Index (DAI) value will be exhibited on the display. It is only possible to apply this function after a minimum of 1 minute of measurement; in case the key is pressed before this minimum limit, the display will show the message of value exhibition of DAI value, but will not show any value. -
Page 25: Measurement Of The Polarization Index (Pi)
7.2. Measurement of the Polarization Index (PI) When pressing the key during the test, the Polarization Index (PI) value will be exhibited on the display. It is only possible to apply this function after a minimum of 10 minutes of measurement; in case the key is pressed before this minimum limit, the display will show the message of value exhibition of PI value, but will not show any value. -
Page 26: Other Functions
8.3. True RMS AC/DC Voltmeter In order to use this function, connect the test points and turn on MD-10KVx. The measured value will be exhibited automatically in the display. 15 V up to 600 V r.m.s. 15 V up to 600 V Precision: ±... -
Page 27: Capacitance Measurement
8.5. Capacitance measurement The capacitance value is obtained by measuring the insulation resistance. After finishing measuring (When the key has been pressed), wait a few seconds and then press the key. The capacitance value will be exhibited on the display. Voltage Capacitance 500 V... -
Page 28: Internal Memory
If battery charge is under 20% of the total, the message Battery Low will automatically appears on the display. 8.9. Auto power-off The MD-10KVx auto-turns off after 10 minutes of inactivity, or after 35 minutes of measuring without checking the battery status. -
Page 29: Software
9. Software 9.1. USB Drivers To install the USB drivers required for the communication between PC and equipment follow the instructions: 1. Connect the equipment in the PC using the USB cable. 2. If there is an available Internet connection, Windows will silently connect to the Windows Update website and install any suitable driver it finds for the device. -
Page 30: Remote Control
"Applications" and select the "Downloads" option. • Touch in the file "TENTECH-[version].apk" and select the "Installer packages" option. • A dialog with the permissions required for the TENTECH App appears, touch in "Install" button. Pairing To perform the pairing between equipment and tablet, follow the procedure: •... - Page 31 " TENTECH App". • A list of paired devices in the tablet will appears, select your device (MD10KVx [S/N]). • The TENTECH App will automatically try to establish a communication with the equipment. If it not succeed, tap the "CONNECT" button.
-
Page 32: Printer
11. Printer In order to enable the printing function press key. Measured values will be printed each 15 seconds, and the Dielectric Absorption Index and Polarization Index will be printed after 1 minute and 10 minutes respectively. Printing may be started or stopped at any time during the test. -
Page 33: Technical Specifications
13. Technical specifications : 500 V - 1 kV - 5 kV - 10 kV with fast selection. Test voltages From 500 V to 10 kV selectable in 25 V, 100 V or 500 V steps. DC, negative in relation to grounding. - Page 34 : • Automated Polarization Index computing Advanced features • Automated Dielectric Absorption Index computing • “Pass-fail” and fixed time tests • Step Voltage Test • Memory for up to 4000 measurements • Filter to minimize interferences : Prints elapsed time, actual voltage applied to Printer the element under test and measured resistance...
- Page 35 : • 3 measurement cables Supplied accessories • AC Adapter • Cable for USB • Carrying bag • Operation manual • License for T-Logger software Subject to technical change without notice.
-
Page 36: Application Note 32
14. Application note 32 Use of “Guard” terminal in insulation testers When insulation resistance measurements are performed with insulation testers, especially with high sensitivity instruments measuring high resistance values, the use of the GUARD terminal avoids the harmful influence of stray resistances. In order to better explain the function of this terminal, let us start reviewing the insulation tester basic circuit diagram of fig. - Page 37 A typical example of this situation is when the insulation resistance between primary and secondary windings of a transformer mounted inside a metal housing is to be measured. Rx: Insulation resistance between primary and secondary winding. R1: Insulation resistance between primary winding and housing. R2: Insulation resistance between secondary winding and housing.
- Page 38 In the circuit of Fig. 3 it may be noted that R1 is in parallel with a low- value resistance (the one from the micro-ammeter) therefore its influence is reduced during reading. Through resistance R2 circulates a current which is not passing through the meter and consequently does not affect the reading.
-
Page 39: Warranty
Any costs for transportation to manufactures facility is the responsibility of the customer. The manufacturer assumes no risk for damage in transit. If TENTECH determines that the failure was caused by misuse, alteration, accident or abnormal condition or handling, you will be charged for the repair and transportation. - Page 40 MD-10KVx Megóhmetro digital hasta 10 kV Manual de uso...
- Page 41 Precauciones de seguridad Deberán leerse y comprenderse las Precauciones de seguridad y el Manual de • Uso antes de usar el instrumento. Respete rigurosamente las normas de seguridad para el trabajo con alta tensión • cuando utilice este equipo. Las tensiones generadas son peligrosas. Nunca conecte o desconecte las puntas de prueba con el megóhmetro en •...
- Page 42 Símbolos utilizados en el equipo Atención, riesgo de descarga eléctrica. Atención, referirse al manual de uso. El equipo está conforme con las directrices actuales de la U.E. Batería Impresora Capacitancia Luz de fundo Categoría de medida III El contenedor de basura tachado significa que, en la Unión Europea, el producto deberá...
- Page 43 Categorías de medida (CAT) CAT II - Categoría de medida II La categoría de medida II se aplica para circuitos de ensayo y medida conectados directamente a puntos de utilización (bases de toma de corriente y puntos similares) de la instalación de RED de baja tensión. CAT III - Categoría de medida III La categoría de medida III se aplica para circuitos de ensayo y medida conectados a la parte de la distribución de la instalación de RED de baja tensión de los...
- Page 44 2.1. Teclado ....................48 2.2. Display ..................... 50 3. Batería y recarga ..................... 51 4. Conectando el MD-10KVx ................52 5. Uso del borne “Guard” (G) ................54 6. Configurando los ensayos ................55 6.1. Definiendo la tensión de prueba ............... 55 6.2.
-
Page 45: Descripción
1. Descripción El megóhmetro digital modelo MD-10KVx es uno de los equipos más avanzados de la línea TENTECH de analizadores de aislación y uno de los más completos y sofisticados del mercado internacional. Emplea una tecnología de probada eficacia, que proporciona mediciones seguras, confiables y precisas de resistencias de aislamiento hasta 10 TΩ... -
Page 46: Función De Los Controles Del Panel
2. Función de los controles del panel Borne de salida de tensión (-V) Borne de referencia cero (+R) Borne Guard (G) Display Teclado Led de alta tensión Llave de encendido Puerta de comunicación USB ... -
Page 47: Teclado
2.1. Teclado Tecla Función Enciende/Apaga la impresora Indica impresora encendida Hold - Congela en el display la última lectura La función Hold está activada Batería - exhibe en el display el estado de – carga de la batería Filtro - Activa el filtro que minimiza Indica que el filtro está... - Page 48 Activada, permite la programación de las Pasos de 25 V activado tensiones de ensayo en pasos de 25 V Activada, permite la programación de las Pasos de 100 V activado tensiones de ensayo en pasos de 100 V Activada, permite la programación de las Pasos de 500 V activado ...
-
Page 49: Display
2.2. Display En el display alfanumérico LCD son exhibidos el resultado de las mediciones en la unidad correspondiente, el tiempo transcurrido desde el inicio de la medición, la tensión de ensayos seleccionada, la indicación analógica por bargraph y diversos mensajes al operador. -
Page 50: Batería Y Recarga
Procedimiento de recarga: • Compruebe si el MD-10KVx está apagado y conéctelo a la red de energía a través de la fuente de alimentación. • El indicador de recarga ( ) se encenderá en color rojo, y permanecerá... -
Page 51: Conectando El Md-10Kvx
El circuito a ser probado debe estar desenergizado para evitar interferencias en la medición. Si el equipo detectar tensión mayor que 60 V presente en el circuito el MD-10KVx no permitirá el inicio de la medición. - Page 52 Conecte el terminal de seguridad del cable rojo al borne de salida de tensión -V del megóhmetro. Conecte el terminal BNC del cable negro al borne de REFERENCIA CERO (+R) y los terminales cocodrilo al elemento a medir como indica la figura abajo Los terminales “cocodrilo”...
-
Page 53: Uso Del Borne "Guard" (G)
5. Uso del borne “Guard” (G) Dependiendo de la medición a realizar, se puede emplear o no el borne Guard (G). Durante las mediciones, el equipo debe estar eléctricamente referido a tierra para evitar lecturas inestables. Cuando se mide aislación respeto de tierra, el borne R está... -
Page 54: Configurando Los Ensayos
6. Configurando los ensayos El megóhmetro MD-10KVx es un instrumento versátil, que permite efectuar diversos tipos de ensayos de aislación de forma automática, registrando en su memoria interna y/o imprimiendo todos los resultados. Es necesario definir adecuadamente los ensayos a ser realizados, configurando los siguientes parámetros antes de iniciar las mediciones:... -
Page 55: Seleccionando El Modo De Operación
6.2. Seleccionando el modo de operación El megóhmetro MD-10KVx tiene cuatro modos de operación: Normal, con “TIMER”, SVT y “Pasa / No pasa”. Los tres primeros son seleccionados usando la tecla ; el modo de ensayos “Pasa / No ... - Page 56 500 V, y aumentará este valor en escalones de 500 V a cada minuto hasta alcanzar la tensión máxima programada. En cada etapa, el MD-10KVx mide la resistencia antes de pasar al escalone siguiente. Usando las teclas de ajuste de tensión, determine el valor de la tensión máxima - que será, en todos los casos, un múltiplo de 500 V, hasta un...
- Page 57 Resultado de la prueba de escalones de tensión El resultado de los ensayos se calcula con la siguiente fórmula: V MAX Después de finalizados los ensayos se puede recuperar el valor presionando la tecla...
-
Page 58: Modo "Timer
6.5. Modo “TIMER” Usando la tecla , es posible configurar el MD-10KVx para la realización de un ensayo con duración preestablecida; Cuando este modo está seleccionado, el display muestra el tiempo programado. Use las teclas para definir la duración de los ensayos en 30 segundos, 1 minuto, 3 minutos, 10 minutos o 30 minutos. -
Page 59: Modo De Ensayo "Pasa / No Pasa
; los valores posibles son 10 MΩ, 100 MΩ, 1 GΩ o 10 GΩ. Durante un ensayo “Pasa / No pasa”, el MD-10KVx indicará con un BIP intermitente y con el led de la tecla parpadeando cuando la resistencia de aislación sea inferior al límite programado. -
Page 60: Realizando Ensayos
En ese tiempo el display mostrará el mensaje: El MD-10KVx seleccionará la escala más adecuada, el display mostrará el número del ensayo, el valor de la tensión seleccionada, exhibirá el valor de la tensión aplicada y de la corriente de fuga, fecha y hora, iniciará... - Page 61 Ejemplo: El valor medido es de 602 GΩ con tensión seleccionada de 2.500 V. El display exhibirá el número del ensayo (12), el valor de la resistencia medida (602 GΩ, el tiempo transcurrido (06:25 minutos), la tensión aplicada (2,51 kV), la corriente de fuga (4,17 nA), la fecha y la hora. OBS.: Si la resistencia a ser medida sobrepasara el límite de 10TΩ...
-
Page 62: Midiendo El Índice De Absorción Dieléctrica
7.1. Midiendo el índice de absorción dieléctrica Al presionar la tecla durante los ensayos, el valor del índice de absorción dieléctrica (DAI – Dielectric Absortion Index) será exhibido en el display. Solamente es posible aplicar esta función después de un mínimo de 1 minuto de medición;... -
Page 63: Midiendo El Índice De Polarización (Pi)
7.2. Midiendo el índice de polarización (PI) Al presionar la tecla durante los ensayos, el valor del índice de polarización (PI – Polarization Index) será exhibido en el display. Solamente es posible aplicar esta función después de un mínimo de 10 minutos de medición;... -
Page 64: Otras Funciones
8.3. Voltímetro C.C./C.A. True RMS Para utilizar esta función, conecte las puntas de prueba y encienda el MD-10KVx. Automáticamente será exhibido el valor medido en el display. C.A. C.C. 15 V hasta 600 Vr.m.s. 15 V hasta 600 V Precisión: ±(5% de la lectura + 3 dígitos) -
Page 65: Medición De Capacitancia
8.5. Medición de capacitancia El valor de capacitancia es obtenido realizándose una medición de resistencia de aislación. Después del término de la medición (Cuando la tecla haya sido presionada una vez) aguarde 3 segundos después del led de alta tensión quedar apagado y presione la tecla . -
Page 66: Verificación Del Estado De La Batería
Para evitar la pérdida de datos, siempre descargue y borre la memoria después de terminar las mediciones. 8.9. Auto-apagado El MD-10KVx apaga automáticamente después de 10 minutos de inactividad, o después de 35 minutos continuos de medición sin que sea verificado el estado de la batería. -
Page 67: Software
9. Software 9.1. USB Drivers Para instalar los drivers necesarios para la comunicación entre la computadora y el equipo, siga el procedimiento abajo: 3. Conecte el equipo a la computadora a través del cable USB. 4. Si se detecta una conexión a internet, el Windows irá buscar los drivers en el sitio Windows Update y los instalará... -
Page 68: Control Remoto
10. Control remoto Los equipos TENTECH que tienen interfaz de comunicación Bluetooth pueden ser controlados de forma remota a través de un tablet con la aplicación TENTECH App. Requisitos mínimos del tablet - Pantalla de 7” (600 x 976 píxeles o superior);... - Page 69 • Una lista de los dispositivos emparejados en el tablet aparece, seleccione su dispositivo (MD10KVx [N/S]). • El TENTECH App irá tratar de establecer comunicación con el equipo de forma automática. Si no fuera bien sucedido, toca el botón “Conectar”.
-
Page 70: Impresora
11. Impresora Para activar la impresión automática de los resultados, presione la tecla . Los valores medidos serán impresos cada 15 segundos, mientras que el índice de absorción dieléctrica y el índice de polarización serán impresos después de transcurridos 1 y 10 minutos, respectivamente. La impresión puede ser iniciada o terminada en cualquier momento, sin embargo es recomendable conectar la impresora antes de iniciar los ensayos, para la impresión completa del título. -
Page 71: Especificaciones Técnicas
13. Especificaciones técnicas Tensiones de prueba : 500, 1000, 5000, 10000 V con selección rápida. De 500 V hasta 10 kV seleccionables en pasos de 25 V, 100 V o 500 V. Tensión continua, negativa en relación a la tierra. Alcance : 10 TΩ... - Page 72 Precisión del megóhmetro : ± 5% de la lectura entre 1MΩ y 1TΩ @ 10kV ± 20% de la lectura entre 1TΩ y 10TΩ @ 10kV (Para tensiones de prueba menores, el límite superior es reducido proporcionalmente) ± 20% de la lectura ± 5 dígitos entre 10kΩ y 100kΩ...
- Page 73 Temperatura de operación : -5°C a +50°C Temperatura de : -25°C a +65°C almacenamiento Humedad : 95% RH (sin condensación) Peso del equipo : Aprox. 6,3 kg. Dimensiones : 406 x 330 x 174 mm Accesorios provistos : • 3 Cables de medición •...
-
Page 74: Boletín Técnico 32
14. Boletín técnico 32 Utilidad del borne “Guard” de los megóhmetros Cuando se realizan mediciones de resistencias de aislamiento con megóhmetros, especialmente con instrumentos de alta sensibilidad, que miden resistencias de valor muy alto, resulta conveniente el empleo del borne “Guard”, que permite independizar la medida realizada de las resistencias parásitas. - Page 75 Si conectamos el megóhmetro (a través de los bornes -V y +R) a los terminales A y B del transformador y ya que las resistencias de las espiras de cada lado del transformador son despreciables frente a la de aislamiento entre primario y secundario, aparecerá...
-
Page 76: Garantía Limitada
15. Garantía limitada Tentech Corporation otorga a sus productos una garantía de UN AÑO, plazo contado a partir de la fecha de envió. En caso de falla provocada por defectos de los materiales o de la mano de obra el equipo será... - Page 77 Apuntes...
