Master SPIN 2019 Manual

SPIN 2019
SPIN duo 2019
centrale vento per 1 motore - 2 motori
Gentile cliente, la ringraziamo per aver acquistato un prodotto Master S.p.A. Prima di procedere all'installazione leggere attentamente questo manuale. Il dispositivo è stato progettato
per il comando di motori tubolari con finecorsa meccanici alimentati alla tensione di rete per la movimentazione di tende da sole, tapparelle e simili. Ogni altro uso al di fuori dal campo
definito da Master S.p.A. è vietato e comporta, così come il mancato rispetto delle istruzioni riportate in questo manuale, l'annullamento della responsabilità e della garanzia Master
S.p.A. L'installatore deve formare l'utilizzatore finale all'uso dell'automazione e fornirgli il presente manuale d'uso e manutenzione per eventuali successive consultazioni.
Questo dispositivo non protegge le tende in caso di forti e improvvise raffiche di vento. In caso di rischi meteorologici di questo tipo, verificare che le tende restino chiuse!
Master S.p.A. declina ogni responsabilità per danni verificatisi a causa di eventi atmosferici non rilevati dal dispositivo.
Rispettiamo l'ambiente
Rispettare l'ambiente è un dovere di tutti! MASTER utilizza materiali di imballo riciclabili. Smaltisci i materiali negli appositi contenitori, secondo le norme vigenti sul
territorio. Questo prodotto potrebbe contenere sostanze inquinanti per l'ambiente e pericolose per la salute. Al termine del ciclo di vita del prodotto, segui attentamente le
norme sul più corretto smaltimento. E' severamente vietato e pericoloso smaltire il prodotto gettandolo nei rifiuti domestici.
Note sui sistemi radio
E' consigliabile non utilizzare sistemi radio in ambienti con forti interferenze (ad esempio in vicinanza di stazioni di polizia, porti, aeroporti, banche, etc). E' comunque opportuno un
sopralluogo tecnico prima di installare un qualsiasi sistema radio al fine di individuare possibili fonti di interferenza. I sistemi radio possono essere utilizzati laddove eventuali disturbi o
malfunzionamenti del trasmettitore o del ricevitore non presentino fattore di rischio, o se tale fattore è annullato da opportuni sistemi di sicurezza. La presenza di dispositivi radio
operanti alla stessa frequenza di trasmissione (433,42 MHz) possono interferire con il ricevitore radio del dispositivo stesso riducendone la portata su tutto il sistema radio e limitando
di conseguenza la funzionalità dell'impianto.
Caratteristiche tecniche
Alimentazione: 230V~ 50Hz
Portata max contatti: 1 x 2,6A / 2 x 2,6A
Dimensioni: 236 x 54 x 73 mm
Peso: 200 g
Temperatura di esercizio: –20°C - +55 °C
Grado di protezione: IPX4
1
AVVERTENZE
1.1 Avvertenze di SICUREZZA per l'UTENTE
L'installazione non corretta può causare gravi ferite
installazione, collegamento, programmazione e manutenzione del prodotto devono essere effettuate esclusivamente da un tecnico qualificato e competente, rispettando le leggi, le
normative, i regolamenti locali e le istruzioni riportate in questo manuale
definitivo è riservato, secondo le disposizioni del D.M. 37/2008, esclusivamente all'elettricista
l'utilizzo di comandi radio o necessitare di particolari sicurezze
1.2 Avvertenze di SICUREZZA per l'INSTALLATORE
Leggere i dati tecnici riportati nel paragrafo "Caratteristiche tecniche" per valutare i limiti d'impiego del prodotto
installare il prodotto, verificarne la compatibilità con le apparecchiature e gli accessori associati
dispositivo deve essere del tipo a "finecorsa meccanici", senza alcuna elettronica di controllo; il motore deve essere di potenza
adeguata al carico applicato (verificare i dati di targa riportati sul motore)
●
subito danni durante il trasporto
●
interne del dispositivo È vietato forare o manomettere in alcun modo il dispositivo. Non modificare o sostituire parti senza
●
l'autorizzazione del costruttore
●
garantire un fissaggio stabile Installare il prodotto con le palette rivolte verso il basso e con il corpo del sensore orizzontale
(l'uso di una livella a bolla facilita l'operazione, l'attacco a muro basculante con angolo ±90° consente di fissare il sensore
●
anche su strutture non verticali)
canne fumarie), lontano da ostacoli che possono interferire con il movimento delle palette
essere posizionato in modo tale da non entrare in contatto con parti in movimento
stesso impianto, la distanza fra di loro non deve essere inferiore a 1,5 m
pulizia del prodotto, non utilizzare pulitori a getto d'acqua o ad alta pressione
prossimità del rullo avvolgitore a motore alimentato
1.3 Avvertenze per l'USO
Il prodotto non è destinato ad essere usato da persone (bambini compresi) le cui capacità fisiche, sensoriali o mentali siano
ridotte, oppure con mancanza di esperienza o di conoscenza, a meno che esse non abbiano potuto beneficiare, attraverso
l'intermediazione di una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni riguardanti l'uso del
●
prodotto Prima di azionare l'avvolgibile, assicurarsi che persone o cose non si trovino nell'area interessata dal movimento
dell'avvolgibile. Controllare l'automazione durante il movimento e mantenere le persone a distanza di sicurezza, fino al
●
termine del movimento Non permettere ai bambini di giocare con l'apparecchio e con i dispositivi di comando
azionare l'avvolgibile quando si stanno effettuando operazioni di manutenzione (es. pulizia vetri, ecc). Durante le
manutenzioni scollegare la linea di alimentazione

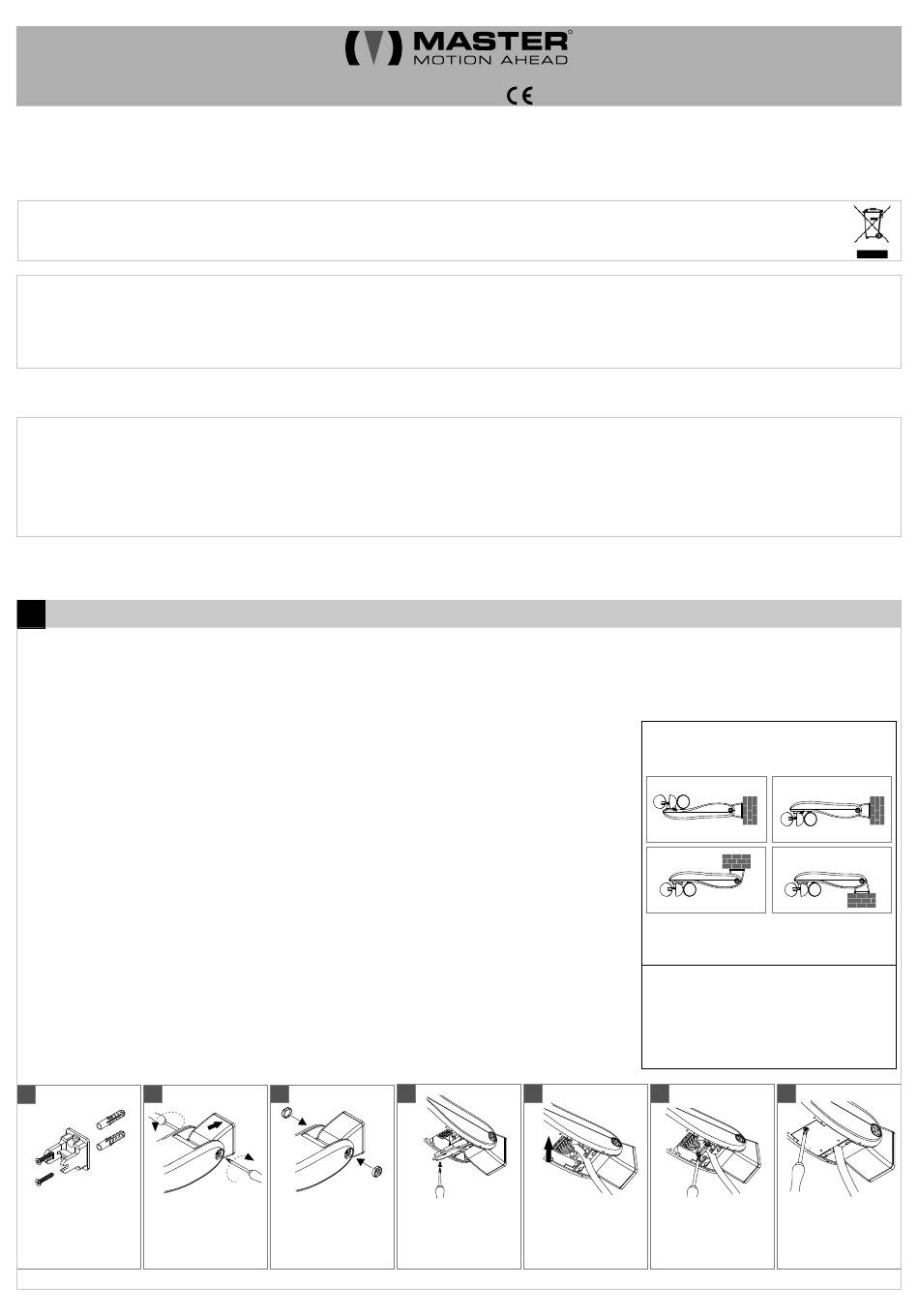

1.4 Montaggio
A B (1)
Fissare il supporto con i Inserire il corpo sul
tasselli e le viti in supporto e
dotazione posizione orizzontale
chiudendo saldamente
le due viti laterali
(1) ATTENZIONE: queste viti non devono mai essere svitate completamente.
MASTER S.p.A. via Pertini 3, 30030 Martellago (VE)
●
Conservare queste istruzioni per eventuali interventi futuri di manutenzione e smaltimento del prodotto
●
Per prevenire situazioni di potenziale pericolo, verificare periodicamente le condizione operative dell'avvolgibile
L'urto violento e l'utilizzo di utensili non adeguati può causare la rottura di parti esterne o
Verificare che la superficie prescelta per l'installazione sia di materiale solido e possa
Il prodotto deve essere installato ben esposto al sole-vento, lontano da fonti di calore (es:
C
Applicare gli appositi
bloccare in coperchi sulle due viti
laterali
rev04.4 11.10.2022
Soglia vento:
Soglia sole (Sirio/Sirio Duo) 1 klux - 45 klux
Frequenza:
Codici radio memorizzabili:15
Portata radio (stime)
●
Il cablaggio elettrico deve rispettare le norme CEI in vigore. La realizzazione dell'impianto elettrico
●
Certe applicazioni richiedono il comando a «uomo presente» e possono escludere
●
Il motore collegato al
●
Verificare che la confezione sia integra e non abbia
●
Il cavo di alimentazione deve
●
Nel caso di più apparecchiature radio nello
●
Non utilizzare prodotti abrasivi o solventi per la
●
Per la vostra sicurezza, è vietato operare in
D E
Click!
Aprire il coperchio Connettere il cavo in
sotto il sensore dotazione: controllare
che il connettore sia
ben agganciato
01
R SIRIO 2019
SIRIO duo 2019
centrale sole/vento per 1 motore - 2 motori
5 km/h - 35 km/h
:
433.42 MHz
: 100m in campo aperto, 20m all'interno di edifici
ATTENZIONE:
●
Prima di
Installare il prodotto in orizzontale e con le
palette rivolte verso il basso
X
Funzionamento e Grado di protezione IP non
sono garantiti se il montaggio non avviene
secondo le indicazioni date
Indicazione per modelli SIRIO
Nello scegliere la zona a cui fissare la
centralina, tenere conto che il sensore utilizzato
nei modelli SIRIO è sensibile alla luce solare:
●
Non
per funzionare correttamente deve essere
colpito dai raggi solari; la sola luce non è
sufficiente.
F
Bloccare il cavo
utilizzando il ferma
cavo in dotazione
●
Tutte le operazioni di
G
Chiudere il coperchio,
controllando che sia a
filo con il resto
dell'involucro
