Master BLAST BT Quick Start Manual

BLAST BT
sensore vento radio alimentato a batteria
Gentile cliente, la ringraziamo per aver acquistato un prodotto Master S.p.A. Prima di procedere all'installazione leggere attentamente questo manuale. Il dispositivo è stato progettato
per il comando di motori tubolari per la movimentazione di tende da sole e simili. Ogni altro uso al di fuori dal campo definito da Master S.p.A. è vietato e comporta, così come il mancato
rispetto delle istruzioni riportate in questo manuale, l'annullamento della responsabilità e della garanzia Master S.p.A. L'installatore deve formare l'utilizzatore finale all'uso
dell'automazione e fornirgli il presente manuale d'uso e manutenzione per eventuali successive consultazioni.
Questo sensore non protegge le tende in caso di forti e improvvise raffiche di vento.
In caso di rischi meteorologici di questo tipo, verificare che le tende restino chiuse! Master S.p.A. declina ogni responsabilità per danni verificatisi a causa di eventi atmosferici non
rilevati dal dispositivo.
Rispettiamo l'ambiente
Rispettare l'ambiente è un dovere di tutti! MASTER utilizza materiali di imballo riciclabili. Smaltisci i materiali negli appositi contenitori, secondo le norme vigenti sul
territorio. Questo prodotto potrebbe contenere sostanze inquinanti per l'ambiente e pericolose per la salute. Al termine del ciclo di vita del prodotto, segui attentamente le
norme sul più corretto smaltimento. E' severamente vietato e pericoloso smaltire il prodotto gettandolo nei rifiuti domestici.
Note sui sistemi radio
E' consigliabile non utilizzare sistemi radio in ambienti con forti interferenze (ad esempio in vicinanza di stazioni di polizia, porti, aeroporti, banche, etc). E' comunque opportuno un
sopralluogo tecnico prima di installare un qualsiasi sistema radio al fine di individuare possibili fonti di interferenza. I sistemi radio possono essere utilizzati laddove eventuali disturbi o
malfunzionamenti del trasmettitore o del ricevitore non presentino fattore di rischio, o se tale fattore è annullato da opportuni sistemi di sicurezza. La presenza di dispositivi radio
operanti alla stessa frequenza di trasmissione (433,42 MHz) possono interferire con il ricevitore radio del dispositivo stesso riducendone la portata su tutto il sistema radio e limitando
di conseguenza la funzionalità dell'impianto.
CARATTERISTICHE TECNICHE
Alimentazione: batteria 3V CR8-LHC
Dimensioni: 236 x 54 x 73 mm
Peso: 200 gr
Temperatura di esercizio: –20°C / +55°C
Soglia vento: 10 Km/h / 35 Km/h
1
AVVERTENZE
1.1 Avvertenze di SICUREZZA per l'UTENTE
L'installazione non corretta può causare gravi ferite
installazione, collegamento, programmazione e manutenzione del prodotto devono essere effettuate esclusivamente da un tecnico qualificato e competente, rispettando le leggi, le
normative, i regolamenti locali e le istruzioni riportate in questo manuale
definitivo è riservato, secondo le disposizioni del D.M. 37/2008, esclusivamente all'elettricista
l'utilizzo di comandi radio o necessitare di particolari sicurezze
1.2 Avvertenze di SICUREZZA per l'INSTALLATORE
Leggere i dati tecnici riportati nel paragrafo "Caratteristiche tecniche" per valutare i limiti d'impiego del prodotto
installare il prodotto, verificarne la compatibilità con le apparecchiature e gli accessori associati
sia integra e non abbia subito danni durante il trasporto
rottura di parti esterne o interne del dispositivo
sostituire parti senza l'autorizzazione del costruttore
solido e possa garantire un fissaggio stabile
raggio di trasmissione-ricezione generato dal sensore e dal ricevitore dell'automatismo da comandare
con le palette rivolte verso il basso e con il corpo del sensore orizzontale (l'uso di una livella a bolla facilita l'operazione, l'attacco
a muro basculante con angolo ±90° consente di fissare il sensore anche su strutture non verticali)
installato ben esposto al sole-vento, lontano da fonti di calore (es: canne fumarie), lontano da ostacoli che possono interferire
●
con il movimento delle palette Nel caso di più apparecchiature radio nello stesso impianto, la distanza fra di loro non deve
●
essere inferiore a 1,5 m Non installare il prodotto in prossimità di superfici metalliche
solventi per la pulizia del prodotto, non utilizzare pulitori a getto d'acqua o ad alta pressione
operare in prossimità del rullo avvolgitore a motore alimentato
1.3 Avvertenze per l'USO
Il prodotto non è destinato ad essere usato da persone (bambini compresi) le cui capacità fisiche, sensoriali o mentali siano
ridotte, oppure con mancanza di esperienza o di conoscenza, a meno che esse non abbiano potuto beneficiare, attraverso
l'intermediazione di una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni riguardanti l'uso del
●
prodotto Prima di azionare l'avvolgibile, assicurarsi che persone o cose non si trovino nell'area interessata dal movimento
dell'avvolgibile. Controllare l'automazione durante il movimento e mantenere le persone a distanza di sicurezza, fino al termine
●
del movimento Non permettere ai bambini di giocare con l'apparecchio e con i dispositivi di comando
l'avvolgibile quando si stanno effettuando operazioni di manutenzione (es. pulizia vetri, ecc). Durante le manutenzioni
scollegare la linea di alimentazione
2

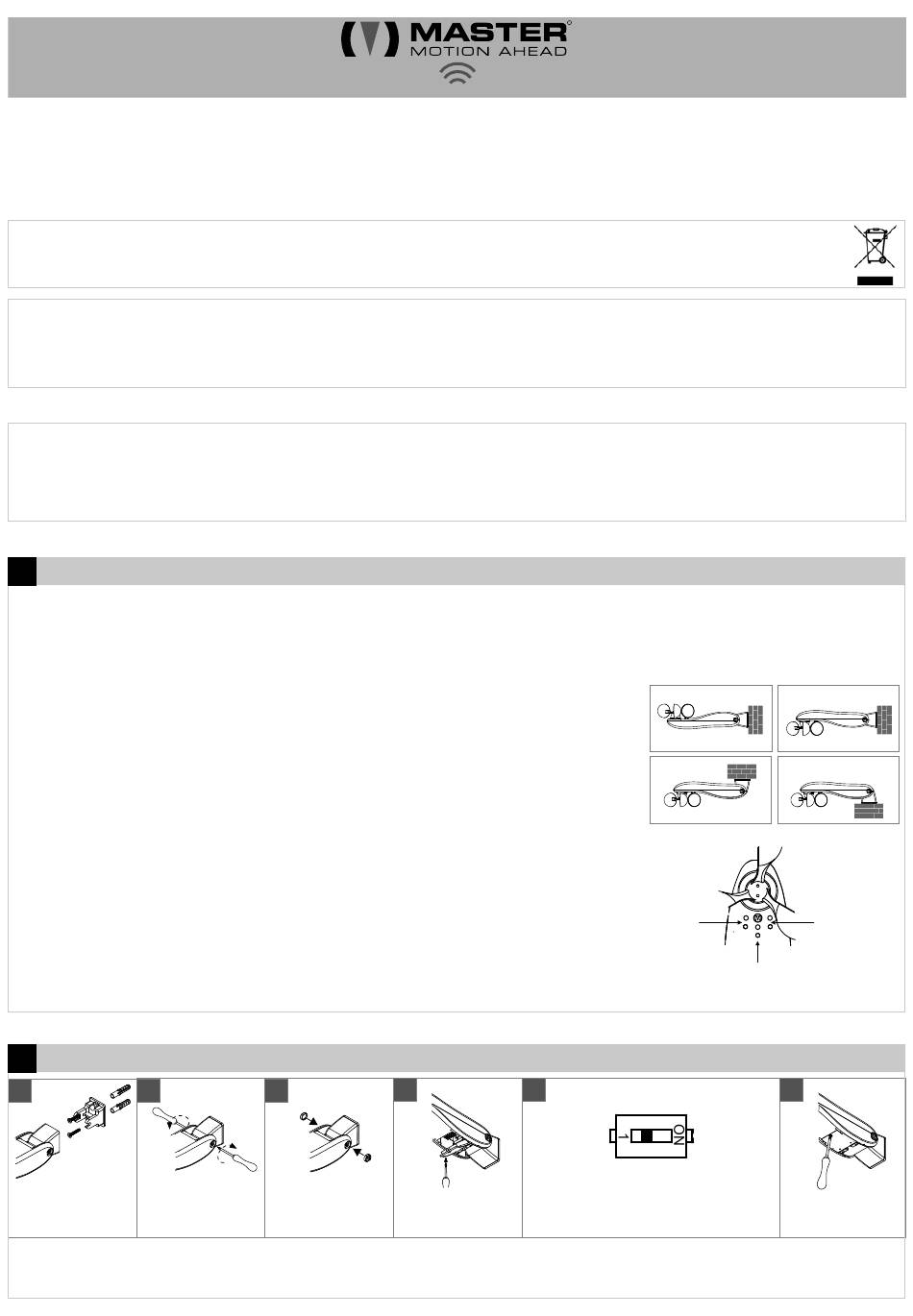

MONTAGGIO
A B
(1)
Fissa il supporto con i Chiudi le due viti che
tasselli e viti in fissano il supporto al
dotazione sensore
(1) ATTENZIONE: queste viti non devono mai essere svitate completamente.
(2) ATTENZIONE: quando si porta l'interruttore in posizione ON, il LED1 si deve accendere brevemente. Se il LED1 non si accende, riportare lo switch nella posizione OFF (1),
attendere 30 secondi e ripetere l'operazione.
●
Conservare queste istruzioni per eventuali interventi futuri di manutenzione e smaltimento del prodotto
●
Il cablaggio elettrico deve rispettare le norme CEI in vigore. La realizzazione dell'impianto elettrico
●
Per prevenire situazioni di potenziale pericolo, verificare periodicamente le condizione operative dell'avvolgibile
●
L'urto violento e l'utilizzo di utensili non adeguati può causare la
●
È vietato forare o manomettere in alcun modo il dispositivo. Non modificare o
●
Verificare che la superficie prescelta per l'installazione sia di materiale
●
Verificare che il luogo prescelto per l'installazione del sensore sia all'interno del
D
C
Inserisci i due Svita la vite ed apri il
coperchietti di copertura
viti
R
433,42 MHz
Soglia sole (solo VEGA BT):
Frequenza:
Banda di funzionamento:
Potenza massima trasmessa, e.r.p. : <10 mW
Portata (stime):
●
Certe applicazioni richiedono il comando a «uomo presente» e possono escludere
●
●
Verificare che la confezione
●
Installare il prodotto
●
Il prodotto deve essere
●
Non utilizzare prodotti abrasivi o
●
Per la vostra sicurezza, è vietato
●
Non azionare
E
(2)
Per accendere il dispositivo,
coperchio sotto il
sensore
VEGA BT
sensore sole/vento radio alimentato a batteria
1 Klux / 45 Klux
433.42 Mhz
433,050 – 434,790 Mhz
20m
X
Prima di
Led VENTO
Pulsante P1
Led SOLE
Pulsante P2
porta lo switch su ON
rev04_1 11.07.2022
●
Tutte le operazioni di
Led MANOVRA
Pulsante P3
F
Chiudi il coperchio
