DE
Montageanleitung
GB
Mounting instructions
OLYMP GmbH & Co. KG, Germany
Hohenheimer Str. 91 - 97, 70184 Stuttgart
Postfach 10 36 63, 70031 Stuttgart
Telefon +49 711 2131-0
Telefax +49 711 2131-222
Diner MO oM W+R

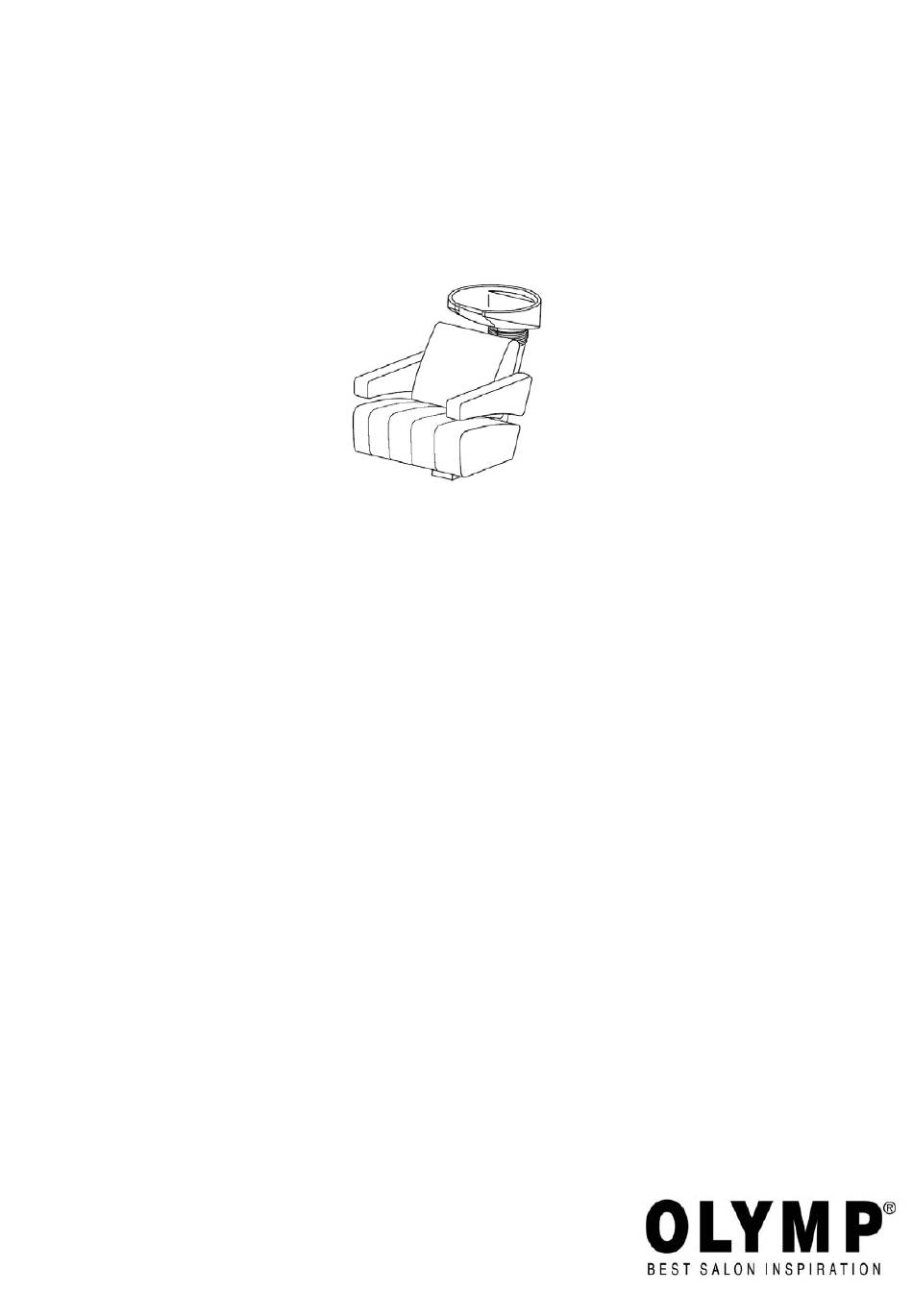

LavaSit DINER
Wandmontage und Reiheninstallation
Wall fitting and in-line installation
751241
06-2008
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Olymp LavaSit DINER
Summary of Contents for Olymp LavaSit DINER
- Page 1 LavaSit DINER Montageanleitung Wandmontage und Reiheninstallation Mounting instructions Wall fitting and in-line installation OLYMP GmbH & Co. KG, Germany Hohenheimer Str. 91 - 97, 70184 Stuttgart Postfach 10 36 63, 70031 Stuttgart Telefon +49 711 2131-0 Telefax +49 711 2131-222...
- Page 2 W = warm / hot ½“ A = Abfluss / drain 40 mm K = kalt / cold ½“ Diner MO oM W+R...
- Page 3 Montageanleitung für Installateur Montageanleitung für Installateur und Einrichtungsmonteur und Einrichtungsmonteur Wichtig : Erst gründlich durchlesen, dann mit der Wichtig: Bei Wasserdruck über 5 bar ist dieser durch ein Montage beginnen. Genaue Position im Salon mit dem Druckminderventil zu regulieren. Da für Warm-wasserbereiter Saloninhaber und dem Einrichtungs-Spezialisten festlegen.
- Page 4 Montageanleitung für Einrichtungsmonteur Zusammenbau: 11.1 2 Druckschläuche (warm + kalt) und Abfluss- schlauch mittels Kabelbinder lose zusammenhalten. 11.2 Hintere Verkleidung (1) an Unterbau einhängen: Verkleidung an der Vorderkante von beiden Seiten fassen, auseinander ziehen und von hinten auf- schieben; Vorderkante der Verkleidung muss in senkr.
- Page 5 Mounting instructions for installers and Mounting instructions for installers and appliance fitters appliance fitters Important: Read these instructions thoroughly before Important: If the water pressure is above 5 bar, it must be installing the appliance. Determine the precise position in regulated by a pressure reduction valve.
- Page 6 Mounting instructions for appliance fitters Assembly: 11.1 Loosely bind the 2 pressure hoses (hot + cold) and drain hose together using cable ties. 11.2 Hang the backside cover (1) onto the base: Hold the cover at the front edge from both sides, pull apart and draw it from the rear side onto the base: Front edge of cover must engage in perpendicular profile.
