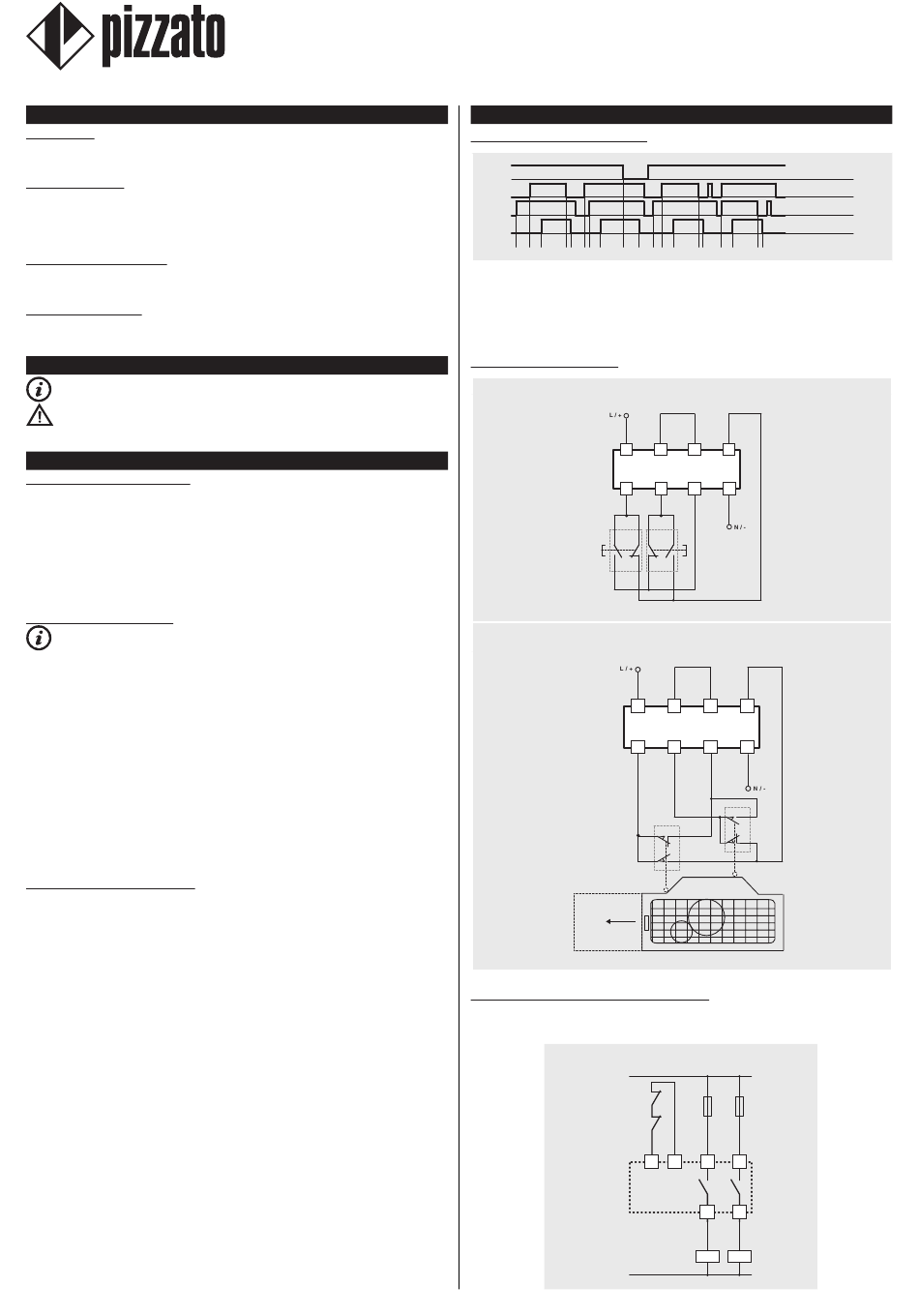

pizzato CS DM-02 Series Operating Instructions Manual

1 INFORMAZIONI SUL PRESENTE DOCUMENTO
1.1 Funzione
Le presenti istruzioni per l'uso forniscono informazioni su installazione, collegamento
e uso sicuro dei seguenti articoli: CS DM-02••••.
1.2 A chi si rivolge
Le operazioni descritte nelle presenti istruzioni per l'uso devono essere eseguite
esclusivamente da personale qualificato, perfettamente in grado di comprenderle,
con i necessari attributi tecnico professionali per intervenire sulle macchine e
impianti in cui saranno installati i dispositivi di sicurezza.
1.3 Campo di applicazione
Le presenti istruzioni si applicano esclusivamente ai prodotti elencati nel paragrafo
Funzione e ai loro accessori.
1.4 Istruzioni originali
La versione in lingua italiana rappresenta le istruzioni originali del dispositivo. Le ver-
sioni disponibili nelle altre lingue sono una traduzione delle istruzioni originali.
2 SIMBOLOGIA UTILIZZATA
Questo simbolo segnala valide informazioni
Attenzione: il mancato rispetto di questa nota di attenzione può causare rotture
o malfunzionamenti, con possibile perdita della funzione di sicurezza.
3 DESCRIZIONE
3.1 Descrizione del dispositivo
Il dispositivo di sicurezza descritto nel presente manuale è definito in accordo alla
Direttiva Macchine 2006/42/CE come blocco logico per funzioni di sicurezza.
I moduli di sicurezza a cui si riferiscono le presenti istruzioni d'uso sono dispositivi
specificamente progettati e realizzati per l'applicazione su macchine industriali. La
funzione di sicurezza è di un comando a due mani di tipo IIIC secondo la norma
EN ISO 13851. Se i due pulsanti di abilitazione sono premuti entrambi entro il tempo
prestabilito per l'azionamento sincronizzato, l'uscita sicura è attivata. Al rilascio di al-
meno uno dei pulsanti, l'uscita sicura si disattiva entro il tempo di ricaduta dichiarato.
3.2 Funzioni del dispositivo
Questo dispositivo può essere impiegato come modulo per dispositivi di co-
mando a due mani conformi a EN ISO 13851 (Tipo III C) o modulo per controllo di
sincronismo, in circuiti di sicurezza fino a categoria 4 / PL e secondo
fino a "Maximum SIL 3" secondo EN IEC
- Ingresso a 2 canali.
- Contatti di uscita: 2 contatti NO di sicurezza.
- Collegamento dei canali d'ingresso a potenziali opposti.
- Funzione di rilevamento del cortocircuito degli organi di comando tramite sistema di
sicurezza con autocontrollo e metodo di ridondanza.
- Indicatori LED dello stato di commutazione dei canali 1, 2 e della tensione d'alimen-
tazione.
- In caso di guasto il dispositivo si porta in stato sicuro, disattivando l'uscita di sicu-
rezza.
- Ingresso di muting o esclusione della funzione di sicurezza non disponibile.
- Morsetti con connessione a vite oppure morsetti plug-in con connessioni a vite o a
molla (a seconda dei modelli).
- Montaggio a scatto su barra DIN.
3.3 Uso previsto del dispositivo
- Il dispositivo descritto nelle presenti istruzioni per l'uso nasce per essere applicato
su macchine industriali.
- È vietata la vendita diretta al pubblico di questo dispositivo. L'uso e l'installazione
sono riservati a personale specializzato.
- Non è consentito utilizzare il dispositivo per usi diversi da quanto indicato nelle
presenti istruzioni per l'uso.
- Ogni utilizzo non espressamente previsto nelle presenti istruzioni per l'uso è da
considerarsi come utilizzo non previsto da parte del costruttore.
- Sono inoltre da considerare utilizzi non previsti:
a) utilizzo del dispositivo a cui siano state apportate modifiche strutturali, tecniche o
elettriche;
b) utilizzo del prodotto in un campo di applicazione diverso da quanto riportato nel
paragrafo CARATTERISTICHE TECNICHE.
supplementari.
EN ISO
62061.
Pizzato Elettrica Srl
via Torino, 1
36063 MAROSTICA (VI)
ITALY
4 FUNZIONAMENTO
4.1 Diagramma di funzionamento
sugli
t t t
t
SN A
R1
Legenda:
t : intervallo di tempo per azionamento sincronizzato
SN
t : tempo di eccitazione
A
t : tempo di ricaduta
R1
t : tempo di ricaduta in mancanza di alimentazione
R
4.2 Schemi di collegamento
Circuito con dispositivo di comando a due mani di tipo III C secondo EN ISO 13851
Pulsante 2
Controllo per riparo mobile con start automatico e contemporaneità fra i canali < 0,5 s
13849,
Dispositivo 1
4.3 Aumento di numero e portata dei contatti
Nel caso ci fosse la necessità,
di uscita con l'ausilio di contattori esterni con contatti a guida
Circuito di retroazione per contattori esterni
1/18
e-mail: info@pizzato.com
web site: www.pizzato.com
Phone: +39.0424.470.930
t t t t t
t t
SN A R SN A A
R1 R1
Circuito di retroazione
A1 Y1 Y2 S32
CS DM-02
S11 S21 S33 A2
Pulsante 1
(categoria di sicurezza 4)
Circuito di retroazione
A1
Y1 Y2 S32
CS DM-02
S11 S21 S33 A2
è possibile aumentare il numero e la portata dei contatti
L / +
K4
F F
K3
Y1 Y2 13 23
14 24
K3 K4
N / -
ZE FOG69A23-EU
A1/A2
S21/S32/S33
S11/S32/S33
13/14,23/24
Dispositivo 2
Riparo chiuso
forzata.
