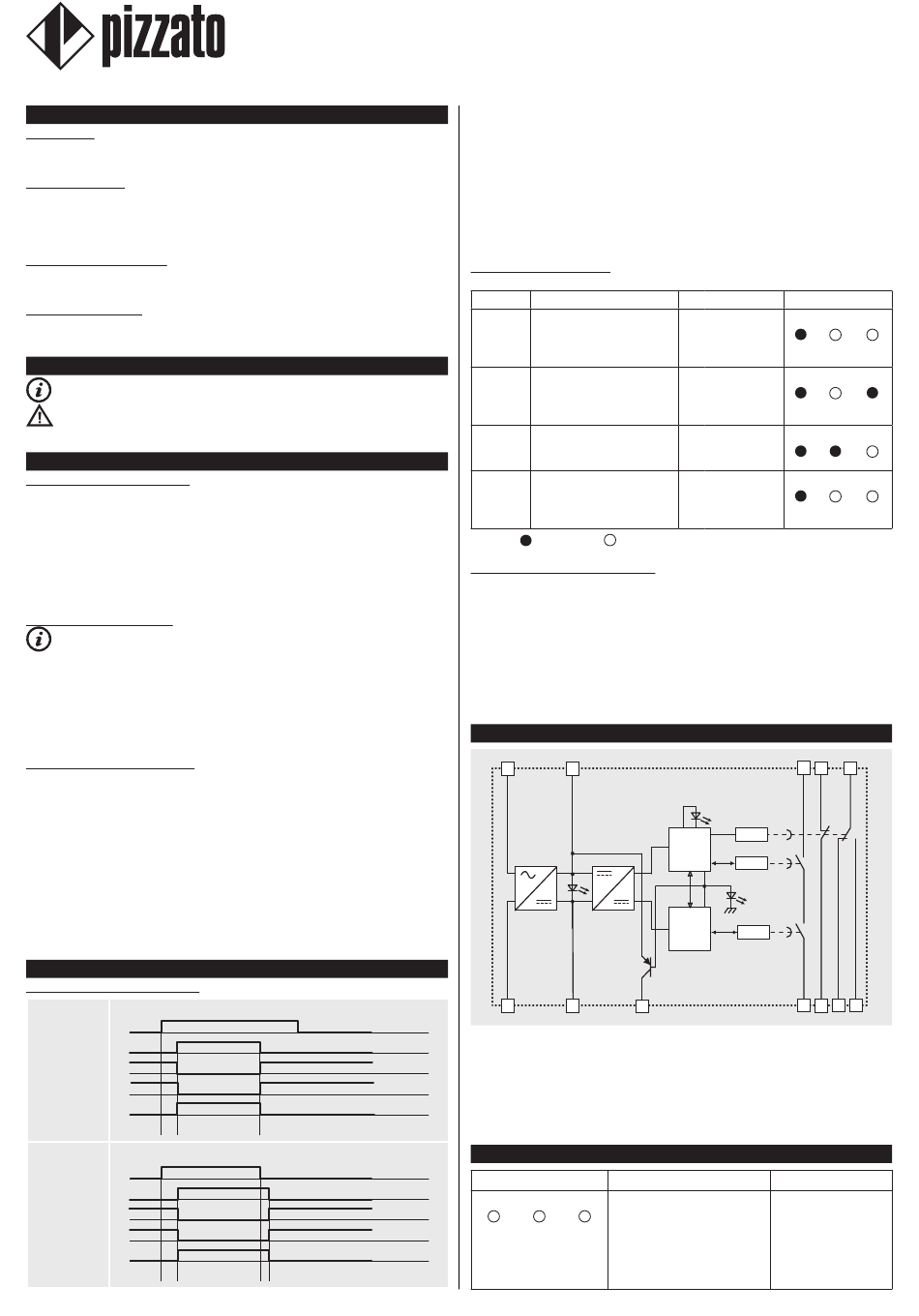

pizzato CS FS-3 Series Manual

1 INFORMAZIONI SUL PRESENTE DOCUMENTO
1.1 Funzione
Le presenti istruzioni per l'uso forniscono informazioni su installazione, collegamento
e uso sicuro dei seguenti articoli: CS FS-3•••••
1.2 A chi si rivolge
Le operazioni descritte nelle presenti istruzioni per l'uso devono essere eseguite
esclusivamente da personale qualificato, perfettamente in grado di comprenderle, con
le necessarie qualifiche tecnico professionali per intervenire sulle macchine e impianti
in cui saranno installati i dispositivi di sicurezza.
1.3 Campo di applicazione
Le presenti istruzioni si applicano esclusivamente ai prodotti elencati nel paragrafo
Funzione e ai loro accessori.
1.4 Istruzioni originali
La versione in lingua italiana rappresenta le istruzioni originali del dispositivo. Le ver-
sioni disponibili nelle altre lingue sono una traduzione delle istruzioni originali.
2 SIMBOLOGIA UTILIZZATA
Questo simbolo segnala valide informazioni supplementari
Attenzione: Il mancato rispetto di questa nota di attenzione può causare rotture
o malfunzionamenti, con possibile perdita della funzione di sicurezza.
3 DESCRIZIONE

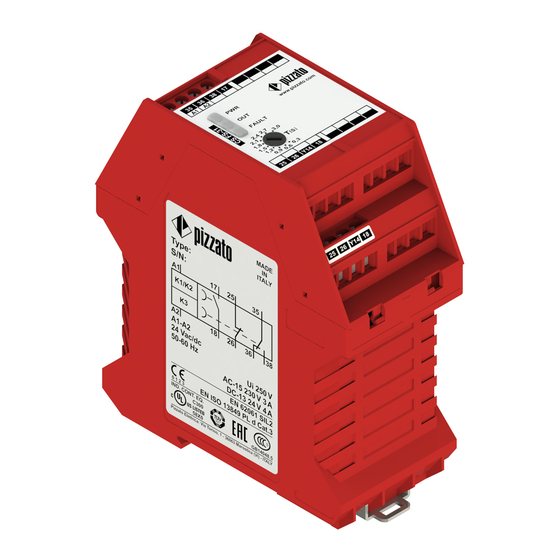

3.1 Descrizione del dispositivo
Il dispositivo di sicurezza descritto nel presente manuale è definito in accordo alla
Direttiva Macchine 2006/42/CE come blocco logico per funzioni di sicurezza.
I moduli di sicurezza a cui si riferiscono le presenti istruzioni d'uso, sono dispositivi
specificamente progettati e realizzati per l'applicazione su macchine industriali. La
funzione di sicurezza prevede la temporizzazione e la verifica di un contatto sicuro
(17-18) e la verifica funzionale del modulo ad ogni riavvio secondo le modalità de-
scritte nel presente documento. Sono inoltre presenti dei contatti di segnalazione non
sicuri ed alcuni led per la visualizzazione dello stato del dispositivo.
3.2 Funzioni del dispositivo
Questo dispositivo può essere impiegato come temporizzatore di sicurezza in
circuiti di sicurezza fino a categoria 3 e PL d secondo EN ISO 13849-1 e SIL CL 2
secondo EN 62061.
- Indicatori led per segnalare lo stato del dispositivo (Out, Fault) e la presenza di
alimentazione (Power).
- Morsetti con connessione a vite oppure morsetti plug-in con connessioni a vite o a
molla (a seconda dei modelli).
- Montaggio a scatto su barra DIN.
3.3 Uso previsto del dispositivo
- Il dispositivo descritto nelle presenti istruzioni per l'uso nasce per essere applicato
su macchine industriali.
- È vietata la vendita diretta al pubblico di questo dispositivo. L'uso e l'installazione
sono riservati a personale specializzato.
- Non è consentito utilizzare il dispositivo per usi diversi da quanto indicato nelle pre-
senti istruzioni per l'uso.
- Ogni utilizzo non espressamente previsto nelle presenti istruzioni per l'uso è da
considerarsi come utilizzo non previsto da parte del costruttore.
- Sono inoltre da considerare utilizzi non previsti:
a) utilizzo del dispositivo a cui siano state apportate modifiche strutturali, tecniche o
elettriche;
b) utilizzo del prodotto in un campo di applicazione diverso da quanto riportato nel
paragrafo CARATTERISTIChE TECNIChE.
4 FUNZIONAMENTO
4.1 Diagrammi di funzionamento
Funzionamento normale in assenza di guasti:
CS FS-3•••••
Delay off
t
S
Funzionamento in mancanza di alimentazione:
CS FS-3•••••
Delay off
t
S
A1/A2 - B1/B2
17/18
25/26
35/36
35/38
t
A
A1/A2 - B1/B2
17/18
25/26
35/36
35/38
t t
A1 R
e-mail:
Pizzato Elettrica Srl
web site: www.pizzato.com
via Torino, 1
36063 MAROSTICA (VI) Phone:
ITALY
Legenda:
t : tempo di ricaduta regolabile: 0,3 ... 3 s, passo 0,3 s
A
t : tempo di ricaduta se il tempo di alimentazione è minore di t
A1
t : tempo di ricaduta in mancanza di alimentazione
R
t : tempo di start-up
S
Nota: Per gli articoli CS FS-30••••-TFxx il tempo di ricaduta t
(valore indicato nella struttura codice del prodotto).
4.2 Stati di funzionamento
Stato Descrizione
POwER- Stato del dispositivo nel
ON periodo che intercorre tra
l'alimentazione e la fine
dell'auto-test interno.
ERROR Stato del dispositivo nel
caso sia stato rilevato un
guasto interno al dispositivo
medesimo.
DELAY Stato del dispositivo durante
la funzione di temporizza-
zione.
RUN Stato assunto dal dispositivo
dopo lo stato DELAY, se
non è stato rilevato nessun
errore.
Legenda: = led acceso; = led spento.
4.3 Descrizione del funzionamento
Quando il modulo temporizzatore riceve alimentazione il led Power si accende e il
dispositivo entra in stato POwER-ON, rileva il tempo impostato nel selettore (solo per
le versioni con tempo selezionabile) ed effettua un auto-test interno.
Se il test non viene passato il modulo entra in stato ERROR.
Nello stato ERROR il modulo temporizzatore si pone immediatamente in sicurezza
disattivando tutti i relè ed attivando il led Fault e la relativa uscita di segnalazione Y14.
Se il test viene passato il modulo entra in stato DELAY, attivando i relè e il led Out.
Effettuata la funzione di temporizzazione il modulo entra in stato RUN disattivando le
uscite. Se la fase di temporizzazione non va a buon fine oppure se un relè di sicurezza
(K1, K2) non commuta il sistema entra immediatamente in stato ERROR.
5 SCHEMA INTERNO
B1 A1
LED
PWR
B2 A2
Legenda:
A1-A2: alimentazione 24 Vdc
B1-B2: alimentazione 120 Vac (solo per articoli CS FS-3••120)
Y14:
uscita ausiliaria che si attiva quando il modulo entra in stato FAULT
17-18:
contatto NO di sicurezza
25-26: contatto NC di segnalazione
35-36-38: contatto CO di segnalazione
6 GUASTI
Stato dei led
PWR OUT FAULT - Mancanza d'alimentazione al
modulo.
- Errato cablaggio.
- Connessioni d'alimentazione
tagliate.
- Fusibile esterno rotto.
- Guasto interno al modulo.
1/18
info@pizzato.com
ZE FOG54A22-EU
+39.0424.470.930
(articoli CS FS-31••••)
1 ... 10 s, passo 1 s (articoli CS FS-32••••)
3 ... 30 s, passo 3 s (articoli CS FS-33••••)
30 ... 300 s, passo 30 s (articoli CS FS-34••••)
A
è fisso e pari a xx secondi
A
Uscite
K1 K2 K3 Y14 PWR OUT FAULT
Off Off Off Off
K1 K2 K3 Y14 PWR OUT FAULT
Off Off Off On
K1 K2 K3 Y14 PWR OUT FAULT
On On On Off
K1 K2 K3 Y14 PWR OUT FAULT
Off Off Off Off
17
LED
OUT
K3
P1
K1
LED
FAULT
P2
K2
Y14 18
Possibile guasto Azione consigliata
Verificare i cablaggi e
controllare il fusibile.
Se il guasto persiste,
sostituire il modulo.
Led
25 35
26 36 38
