(DE) Montageanleitung Hühnerstall

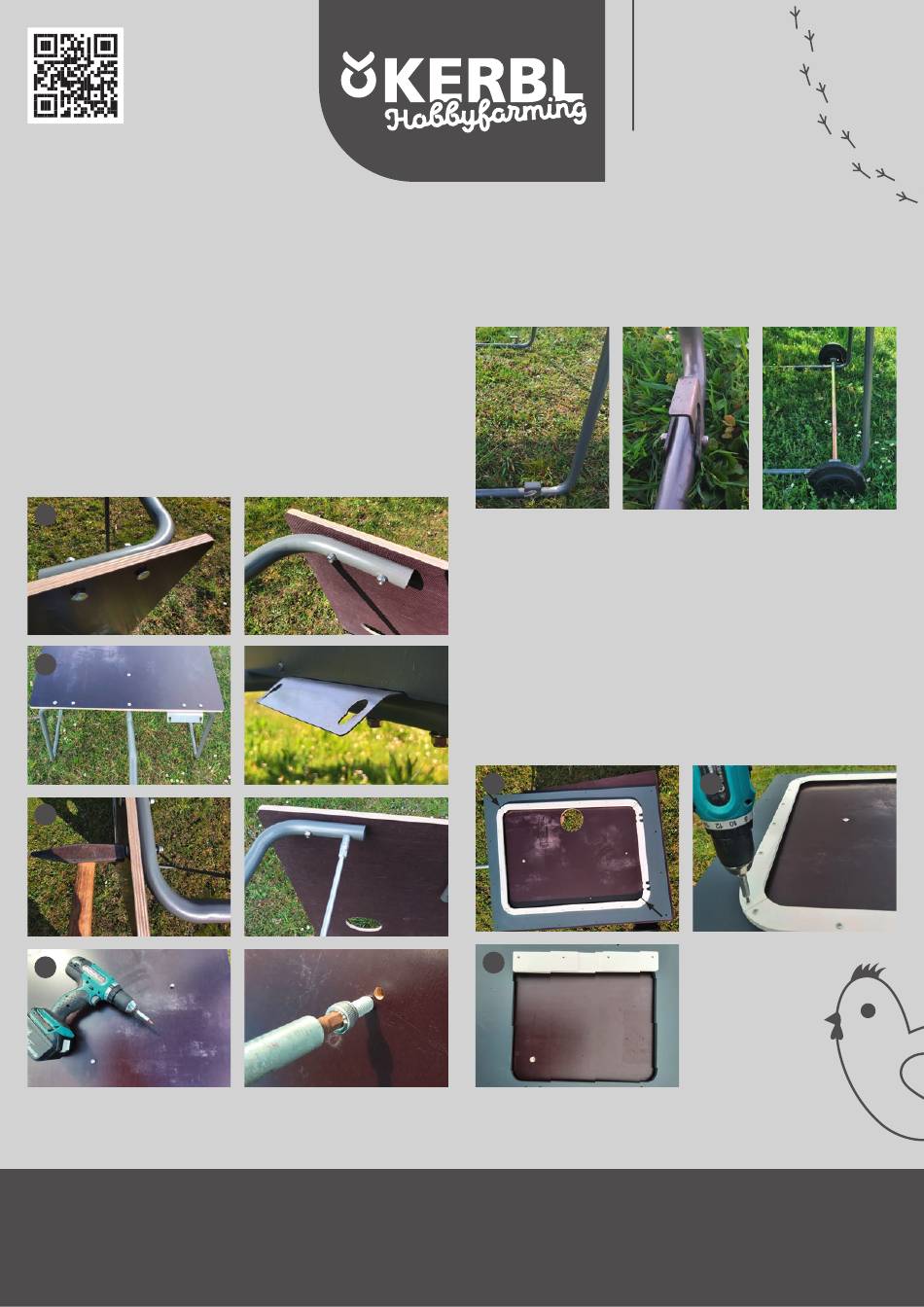

1. Bodenplatte und Unterbau
Schrauben: 3,9,7
Stecken Sie die Schrauben 9 durch die 10 Bohrungen in der Bodenplatte (Schraubenkopf auf glatter
Seite der Platte!).
Montieren Sie die beiden Rohrbögen und die Griffstange und ziehen Sie die Muttern 3 handfest an.
Platzieren Sie das Halteblech für die Hühnerleiter wie in der Abbildung dargestellt zwischen Rohr
und Platte (Außenkante nach unten abgewinkelt).
Schlagen Sie den Vierkant der Schrauben mit einem Hammer in die Platte ein und ziehen Sie die
Mutter 3 mit einem Schraubenschlüssel (Schlüsselweite 10) fest an.
TIPP: Beim Anziehen der Muttern von hinten gegen den Schraubenkopf drücken um ein Durchdre-
hen zu verhindern. Der Schraubenkopf muss vor dem Anziehen der Mutter 3 komplett in die Platte
eingeschlagen sein, damit sich die Schraube nicht mitdrehen kann.
Drehen Sie die Schrauben 7 (wird später für Positionierung des Legenest benötigt) in die beiden
verbleibenden Bohrungen in der Bodenplatte.
TIPP: Verwenden Sie dazu einen Akkuschrauber!
1
2
3
4
Albert Kerbl GmbH
Kerbl Austria Handels GmbH
Felizenzell 9
Wirtschaftspark 1
84428 Buchbach, Germany
9130 Poggersdorf
Tel.
+49 8086 933 - 100
Tel.
Fax
+49 8086 933 - 500
Fax.
info@kerbl.de
order@kerbl-austria.at
www.kerbl.de
www.kerbl-austria.at
Kerbl France Sarl
3 rue Henri Rouby, B.P 46 Soultz
68501 Guebwiller Cedex, France
+43 4224 81555
Tel.
+33 3 89 62 15 00
+43 4224 81555-629
Fax
+33 3 89 83 04 46
info@kerbl-france.com
www.kerbl-france.com
2. Radachsenbügel und Räder
Schrauben: 3,8
Platzieren Sie die Radachsenbügel um die Rohrbögen. Stecken Sie die Schraube 8 durch die
Bohrung und ziehen Sie die Mutter 3 fest an.
• Die obere Biegung muss dabei nach innen gerichtet sein
• Die Achsöffnung muss in Richtung der zuvor montierten Griffstange zeigen
Stecken Sie die beiden Räder auf die Achse und hängen Sie die Achse in die Radachsenbügel ein.
3. Türleisten anschrauben
Schrauben: 14
Legen Sie die rechte Seitenwand mit der Innenseite nach oben (Sichtbar an den kleinen Positionierboh-
rungen um die Türöffnung) ab und positionieren Sie die Türleisten.
Achten Sie darauf, dass die beiden Kerben (diese dienen als Ausrichtungshilfen) oben links und
unten rechts liegen.
Befestigen Sie die Leisten mit den Schrauben 14. Achten Sie darauf, dass alle Schrauben die vor-
gebohrten Löcher in der Seitenwand treffen.
Legen Sie die vordere Wand (mit dem Ausschnitt für die Hühnerklappe) mit der Innenseite nach oben
(Sichtbar an den kleinen Positionierbohrungen links der Türöffnung) ab und positionieren Sie die
Türleiste wie dargestellt.
Achtung: Der eingefräste Absatz in der Türleiste muss nach oben zeigen.
Befestigen Sie die Leiste mit den Schrauben 14. Achten Sie darauf, dass alle Schrauben die vor-
gebohrten Löcher in der Seitenwand treffen.
1
3
Kerbl UK Limited
8 Lands End Way
Oakham, Rutland LE15 6RF UK
Phone +44 01572 722558
Fax
+44 01572 757614
enquiries@kerbl.co.uk
www.kerbl.co.uk
#81738
2
81738=BA_Mobile_Coop_Holz_0622
