- Page 1 HL.ACCB03 Manuale d’istruzioni SCHEDA DI CONTROLLO REMOTO, DECODIFICA WIEGAND – BICANALE Manuale HL.ACCB03 - Ver. 19.09...
-
Page 2: Avvertenze Importanti
Scansiona il QR per le istruzioni di HL.ACKPFP istruzioni di HL.ACFP istruzioni di HL.ACKPBT Per chiarimenti tecnici, o problemi di installazione, la Domotime Srl dispone di un servizio di assistenza clienti, che risponde al numero telefonico +39 030 9913901. Manuale HL.ACCB03 - Ver. 19.09... -
Page 3: Presentazione Del Prodotto
Presentazione del prodotto La scheda di decodifica Wiegand HL.ACCB03 è un compatto pannello di controllo Wiegand che può lavorare con lettori di carte/tag, lettore biometrici o tastierini con output Wiegand a 26 bits. La sua ridotta dimensione ne permette una facile installazione e una comoda soluzione per il controllo degli accessi. -
Page 4: Schema Di Collegamento
Usare contatti NO/COM/NC puliti La scheda HL.ACCB03 è dotata di due Jumper che controllano rispettivamente J1 per il relè della Zona 1 e J2 per il relè della Zona 2. Per poter utilizzare il relè della Zona 1 con contatti NO/COM/NC puliti è necessario eseguire le seguenti operazioni: 1) Rimuovere la scocca superiore del dispositivo. - Page 5 Modalità bistabile (ON/OFF) Uscire dalla modalità programmazione Impostare la modalità di lavoro del relè: BISTABILE su ZONA 2 Descrizione funzionamento Combinazione di tasti Entrare nella modalità programmazione (Digitare Master Code) Modalità bistabile (ON/OFF) Uscire dalla modalità programmazione Manuale HL.ACCB03 - Ver. 19.09...
- Page 6 Entrare nella modalità programmazione (Digitare Master Code) Modalità accecamento ON con allarme di 1 minuto L’accesso verrà inibito fino al rilevamento di un utenza autorizzata (carta/tag, impronta digitale, PIN o Master Code) Uscire dalla modalità programmazione Manuale HL.ACCB03 - Ver. 19.09...
- Page 7 Reset ai dati di fabbrica e configurazione carte Master Attenzione: Questa operazione porterà le impostazione ai dati di fabbrica ma non eliminerà le utenze aggiunte sulla scheda HL.ACCB03, per farlo è necessario eseguire le seguenti operazioni: Rimuovere tutte le utenze sulla ZONA 1...
- Page 8 Trasferimento dati utenti La scheda di controllo HL.ACCB03 supporta il trasferimento delle informazioni degli utenti, ovvero ogni carta/tag, impronta digitale e codice PIN inserito nell’unità può essere copiata in un altro dispositivo. Questa operazione potrebbe essere utilizzata nel caso in cui debbano essere collegate due unità sulle quali debbano essere presenti gli stessi utenti.
- Page 9 Manuale di istruzioni per l’uso di carte/tag su HL.ACCB03 (Tramite HL.ACFP e HL.ACKPBT) La scheda di controllo remoto HL.ACCB03 permette di aprire/chiudere i propri relè utilizzando carte/tag attraverso lettori di carte quali HL.ACPF e HL.ACKPBT ad essa collegati. Attenzione: Prima di eseguire le seguenti operazioni assicurarsi di aver aggiunto la carta/tag sul lettore esterno (come spiegato nel relativo manuale).
- Page 10 Combinazione di tasti Entrare nella modalità programmazione (Digitare Master Code) Rimuovere una carta/tag attraverso l’ID (Digitare ID utente) utente su Zona 2 ID Zona 2: qualsiasi numero da 2001 a 2100 Uscire dalla modalità programmazione Manuale HL.ACCB03 - Ver. 19.09...
- Page 11 Manuale di istruzioni per l’uso di codici PIN su HL.ACCB03 (Tramite HL.ACKPBT e HL.ACKPFP) La scheda di controllo remoto HL.ACCB03 permette di aprire/chiudere i propri relè utilizzando un codice PIN attraverso tastierini quali HL.ACKPBT e HL.ACKPBT ad essa collegati. Attenzione: Prima di eseguire le seguenti operazioni assicurarsi di aver aggiunto il codice PIN sul lettore esterno (come spiegato nel relativo manuale).
- Page 12 Manuale di istruzioni per l’uso di impronte digitali su HL.ACCB03 (Tramite HL.ACFP e HL.ACKPFP) La scheda di controllo remoto HL.ACCB03 permette di aprire/chiudere i propri relè utilizzando un’impronta digitale attraverso lettori biometrici quali HL.ACFP e HL.ACKPFP ad essa collegati. Attenzione: Prima di eseguire le seguenti operazioni assicurarsi di aver aggiunto l’impronta digitale sul lettore esterno (come spiegato nel relativo manuale).
- Page 13 Combinazione di tasti Entrare nella modalità programmazione (Digitare Master Code) Rimuovere un’impronta digitale attraverso (Digitare ID utente) l’ID utente su Zona 2 ID Zona 2: qualsiasi numero da 2001 a 2100 Uscire dalla modalità programmazione Manuale HL.ACCB03 - Ver. 19.09...
- Page 14 Nome Codice Carta / Impronta Nome Codice Carta / Impronta Utente digitale Utente digitale Manuale HL.ACCB03 - Ver. 19.09...
- Page 15 Manuale HL.ACCB03 - Ver. 19.09...
- Page 16 Domotime srl Via Monico, 9 25017 Lonato d/G (BS) – Italy - Tel: +39 030 9913901 - Fax: +39 030 2070611 Skype: domotime - email: info@domotime.com www.domotime.com Manuale HL.ACCB03 - Ver. 19.09...
- Page 17 HL.ACCB03 User manual REMOTE CONTROL BOARD, WIEGAND READER - DUAL CHANNEL Manuale HL.ACCB03 - Ver. 19.09...
-
Page 18: Important Warnings
"Delete Master Card" (which allows you to remove already inserted utilities), will not eliminate instead utilities already inserted in the device. Add a user (card / tag, fingerprint or PIN) before on the external reader and later on HL.ACCB03 board through the instructions:... -
Page 19: Product Presentation

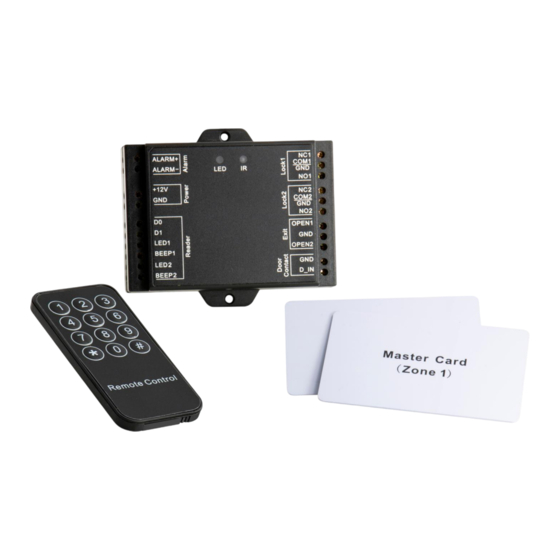

Product presentation HL.ACCB03 remote control board is a compact Wiegand control panel that can work with a 26/37 bits output reader. Its small size allows an easy installation and a convenient solution for access controls. It requires no software and it’s protected against short circuits, power surges and static electricity. -
Page 20: Connection Diagram
Using NO / COM / NC dry contacts The HL.ACCB03 card is equipped with two Jumper J1 respectively for controlling the relay of the Zone 1 and Zone 2 J2 for the relay. -
Page 21: Relay Configuration
Use the infrared remote control, pointing it at the "IR" LED on the device, to program the remote adapter HL.ACCB03. In order to change the setting of HL.ACCB03 board it must access the programming mode, to do that you need to be aware of the Master Code, a code composed of 6 figures that only the administrator / installer of the device must know. - Page 22 Digiting the programming mode (Digit Master Code) Jamming mode: ON with 1 minute alarm Access will be inhibited until the detection of an authorized user (card / tag, fingerprint, PIN or Master Code) Exit programming mode Manuale HL.ACCB03 - Ver. 19.09...
- Page 23 1 beep Reset to Factory Data and Master Card Configuration Warning: This will bring the setting to the factory data, but will not eliminate utilities added HL.ACCB03 on board, to do this you must do the following: Remove all utilities on ZONE 1...
- Page 24 Users Data Transfer The HL.ACCB03 control board supports the transfer of user information, that each card / tag, fingerprint and PIN code in the reader can be copied to another device. This operation could be used in case they need to be connected to two units on which should be present the same users.
- Page 25 Instruction manual for the use of cards / tags on HL.ACCB03 (Through HL.ACFP and HL.ACKPBT) The HL.ACCB03 remote control board makes it possible to open / close its relay using cards / tags through card readers which HL.ACPF and HL.ACKPBT connected to it.
- Page 26 Keystroke combination Digiting the programming mode (Digit Master Code) Remove a card / tag through the user ID of (Digit user ID) Zone 2 ID Zone 2: any number from 2001 to 2100 Exit programming mode Manuale HL.ACCB03 - Ver. 19.09...
- Page 27 Instruction manual for the use of PIN codes of HL.ACCB03 (Through HL.ACKPBT and HL.ACKPFP) The HL.ACCB03 remote control board makes it possible to open / close its relay using a PIN code through keypads such HL.ACKPBT and HL.ACKPBT connected to it.
- Page 28 Instruction manual for the use of fingerprints of HL.ACCB03 (Through HL.ACFP and HL.ACKPFP) The HL.ACCB03 remote control board makes it possible to open / close its relay using a fingerprint biometric readers through which HL.ACFP and HL.ACKPFP connected to it.
-
Page 29: Remove Fingerprint
Working description Keystroke combination Digiting the programming mode (Digit Master Code) Remove fingerprint through the user ID of (Digit user ID) Zone 2 ID Zone 2: any number from 2001 to 2100 Exit programming mode Manuale HL.ACCB03 - Ver. 19.09... - Page 30 User ID First Pin code Card / Fingerprint User ID First Pin code Card / Fingerprint name name Manuale HL.ACCB03 - Ver. 19.09...
- Page 31 Manuale HL.ACCB03 - Ver. 19.09...
- Page 32 Domotime srl Via Monico, 9 25017 Lonato d/G (BS) – Italy - Tel: +39 030 9913901 - Fax: +39 030 2070611 Skype: domotime - email: info@domotime.com www.domotime.com Manuale HL.ACCB03 - Ver. 19.09...
