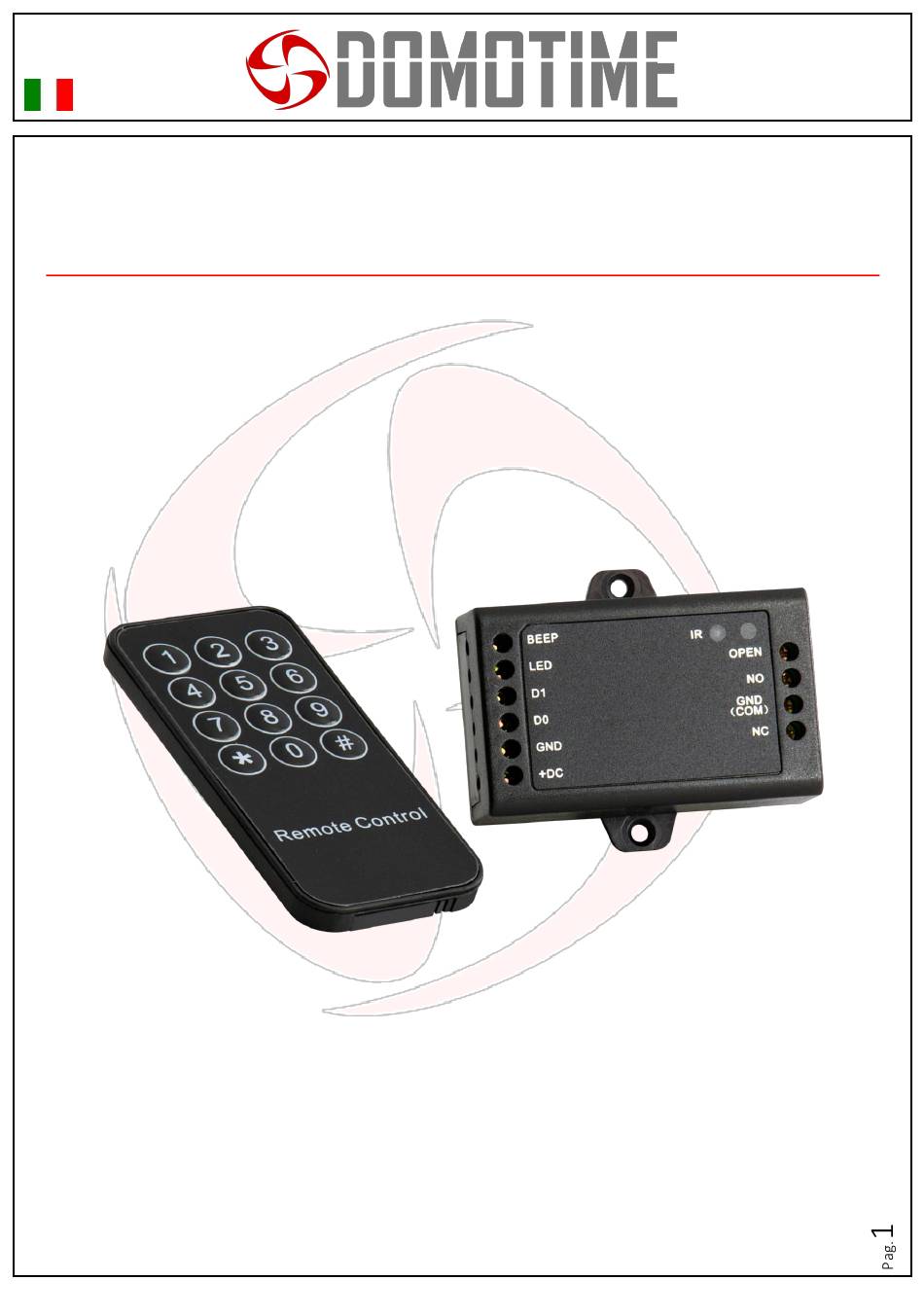

- Page 1 HL.ACCB01 Manuale d’istruzioni SCHEDA DI CONTROLLO REMOTO, DECODIFICA WIEGAND – MONOCANALE Manuale HL.ACCB01 - Ver. 19.09...
-
Page 2: Avvertenze Importanti
HL.ACFP istruzioni di HL.ACKPBT istruzioni di HL.ACKPFP Per chiarimenti tecnici, o problemi di installazione, la Domotime Srl dispone di un servizio di assistenza clienti, che risponde al numero telefonico +39 030 9913901. Presentazione del prodotto La scheda di decodifica Wiegand HL.ACCB01 è un compatto pannello di controllo Wiegand che può lavorare con lettori di carte/tag, lettore biometrici o tastierini con output Wiegand a 26 bits. -
Page 3: Schema Di Collegamento
Relè – Contatto normalmente aperto (2 Amp max.) GND (COM) Relè – Contatto comune (2 Amp max.) Relè – Contatto normalmente chiuso (2 Amp max.) Attenzione: Installare il diodo IN4004 o uno di equivalente resistenza per proteggerne il circuito. Manuale HL.ACCB01 - Ver. 19.09... - Page 4 Utilizzare il radiocomando a infrarossi, puntandolo verso il LED “IR” sul dispositivo, per programmare la scheda remota HL.ACCB01. Per poter modificare le impostazione della scheda HL.ACCB01 è necessario accedere alla modalità programmazione, per poterlo fare è necessario essere a conoscenza del Master Code, un codice composto da 6 cifre che soltanto l’amministratore/installatore del dispositivo deve conoscere.
- Page 5 Apertura/chiusura del relè con carta Avvicinare la carta al lettore esterno Apertura/chiusura del relè con codice PIN Digitare codice PIN sul lettore esterno Apertura/chiusura del relè con impronta Appoggiare il dito sul lettore esterno digitale Manuale HL.ACCB01 - Ver. 19.09...
- Page 6 1 beep Apertura/chiusura relè Zona 1 Luce verde fissa 1 beep Impostare avvisi sonori E’ possibile abilitare o disabilitare gli avvisi sonori emessi dal cicalino della scheda HL.ACCB01 attraverso i seguenti Descrizione funzionamento: Disattivare cicalino Descrizione funzionamento Combinazione di tasti Entrare nella modalità...
- Page 7 Trasferimento dati utenti La scheda di controllo HL.ACCB01 supporta il trasferimento delle informazioni degli utenti, ovvero ogni carta/tag, impronta digitale e codice PIN inserito nell’unità può essere copiata in un altro dispositivo. Questa operazione potrebbe essere utilizzata nel caso in cui debbano essere collegate due unità sulle quali debbano essere presenti gli stessi utenti.
- Page 8 Manuale di istruzioni per l’uso di carte/tag su HL.ACCB01 (Tramite HL.ACFP e HL.ACKPBT) La scheda di controllo remoto HL.ACCB01 permette di aprire/chiudere il proprio relè utilizzando carte/tag attraverso lettori di carte quali HL.ACPF e HL.ACKPBT ad essa collegati. Attenzione: Prima di eseguire le seguenti operazioni assicurarsi di aver aggiunto la carta/tag sul lettore esterno (come spiegato nel relativo manuale).
- Page 9 Manuale di istruzioni per l’uso di codici PIN su HL.ACCB01 (Tramite HL.ACKPBT e HL.ACKPFP) La scheda di controllo remoto HL.ACCB01 permette di aprire/chiudere il proprio relè utilizzando un codice PIN attraverso tastierini quali HL.ACKPBT e HL.ACKPBT ad essa collegati. Attenzione: Prima di eseguire le seguenti operazioni assicurarsi di aver aggiunto il codice PIN sul lettore esterno (come spiegato nel relativo manuale).
- Page 10 Manuale di istruzioni per l’uso di impronte digitali su HL.ACCB01 (Tramite HL.ACFP e HL.ACKPFP) La scheda di controllo remoto HL.ACCB01 permette di aprire/chiudere il proprio relè utilizzando un’impronta digitale attraverso lettori biometrici quali HL.ACFP e HL.ACKPFP ad essa collegati. Attenzione: Prima di eseguire le seguenti operazioni assicurarsi di aver aggiunto l’impronta digitale sul lettore esterno (come spiegato nel relativo manuale).
- Page 11 Nome Codice Carta Impr. Nome Codice Carta Impr. Digit. Digit. Manuale HL.ACCB01 - Ver. 19.09...
- Page 12 Via Monico, 9 25017 Lonato d / G (BS) - Italy - Tel: +39 030 9913901 - Fax: +39 030 2070611 Skype: domotime - email: info@domotime.com www.domotime.com Manuale HL.ACCB01 - Ver. 19.09...
- Page 13 HL.ACCB01 User manual REMOTE CONTROL BOARD, WIEGAND READER - SINGLE CHANNEL Manuale HL.ACCB01 - Ver. 19.09...
-
Page 14: Important Warnings
(which allows you to add new users) and the "Delete Master Card" (which allows you to remove already inserted utilities), will not eliminate instead utilities already inserted in the device. Add a user (card / tag, fingerprint or PIN) before on the external reader and later on HL.ACCB01 board through the instructions:... -
Page 15: Components Description
Relay - Normally Open (2 Amp max.) GND (COM) Relay - Common contact (2 Amp max.) Relay - Normally Closed (2 Amp max.) Warning: Install the diode IN4004 or an equivalent resistance in order to protect the circuit. Manuale HL.ACCB01 - Ver. 19.09... -
Page 16: Basic Setup
HL.ACCB01. In order to change the setting of HL.ACCB01 card it must access the programming mode, to do that you need to be aware of the Master Code, a code composed of 6 figures that only the administrator / installer of the device must know. - Page 17 Read the card on the external reader Opening / closing of the relay with PIN Digit PIN code on the external reader code Opening / closing of the relay with Place your finger on the external reader fingerprint Manuale HL.ACCB01 - Ver. 19.09...
- Page 18 Digiting the programming mode (Digit Master Code) Buzzer ON Exit programming mode Set visual alerts (LED) And 'possible to enable or disable visual warnings issued by the LED HL.ACCB01 card through the following Working description: LED OFF Working description Keystroke combination...
- Page 19 Reset to Factory Data and Master Card Configuration Warning: This will bring the setting to the factory data, but will not eliminate utilities added HL.ACCB01 on board, to do this you need to perform the following operation: Remove all utilities...
- Page 20 Instruction manual for the use of cards / tags on HL.ACCB01 (Through HL.ACFP and HL.ACKPBT) The HL.ACCB01 remote control board makes it possible to open / close its relay using cards / tags through card readers which HL.ACPF and HL.ACKPBT connected to it.
- Page 21 Instruction manual for the use of PIN codes of HL.ACCB01 (Through HL.ACKPBT and HL.ACKPFP) The HL.ACCB01 remote control board makes it possible to open / close its relay using a PIN code through keypads such HL.ACKPBT and HL.ACKPBT connected to it.
-
Page 22: Remove Fingerprint
Instruction manual for the use of fingerprints of HL.ACCB01 (Through HL.ACFP and HL.ACKPFP) The HL.ACCB01 remote control board makes it possible to open / close its relay using a fingerprint fingerprint readers through which HL.ACFP and HL.ACKPFP connected to it. - Page 23 User Card Fing. User Card Fing. code code Manuale HL.ACCB01 - Ver. 19.09...
- Page 24 Via Monico, 9 25017 Lonato d / G (BS) - Italy - Tel: +39 030 9913901 - Fax: +39 030 2070611 Skype: domotime - email: info@domotime.com www.domotime.com Manuale HL.ACCB01 - Ver. 19.09...
