Instruction Manual
RS-3322
Stock No: 193-8695
Dew point/ Wet Bulb/Psychrometers
EN
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for RS PRO RS-3322
Summary of Contents for RS PRO RS-3322
- Page 1 Vorna Valley, 1686 Yokohama Business Park, 20 Indianapolis Street, 134 Godocho, Hodogaya, Instruction Manual Kyalami Business Park, Yokohama, Kanagawa 240-0005 Kyalami, Midrand Japan RS-3322 South Africa www.rs-components.com www.rs-components.com Stock No: 193-8695 U.S.A Asia Allied Electronics RS Components Ltd. 7151 Jack Newell Blvd. S.
-
Page 2: How It Works

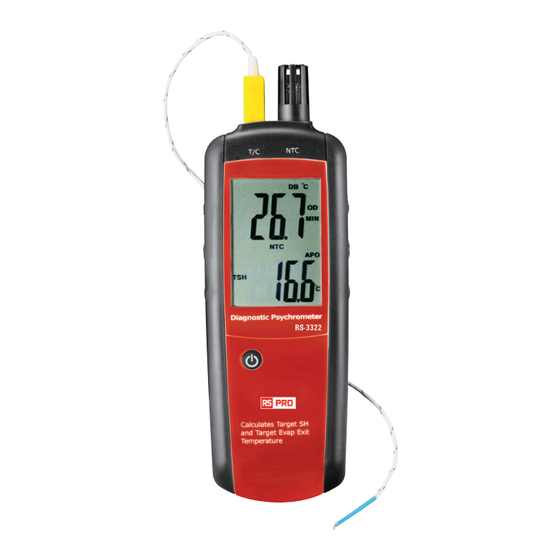

Dew point/ Wet Bulb/Psychrometers / English 1. Description • This meter is a complete digital psychrometer and a very valuable HVAC diagnostic tool. As a psychrometer, it measures wet bulb(WB), dry bulb(DB), percent relative humidity (RH%), and dew point(DP). • The meter can diagnose problems with air flow across the evaporator. -
Page 3: Front Panel Description
Dew point/ Wet Bulb/Psychrometers / English Dew point/ Wet Bulb/Psychrometers / English 3. Features 5. Indicator • User selectable NTC measure or Type K measure 1. Low battery indication • Dew Point Temperature measurement 2. RH/DP/WB/DB indication RH DP WB DB C °... - Page 4 Dew point/ Wet Bulb/Psychrometers / English Dew point/ Wet Bulb/Psychrometers / English 7. Normal Psychrometer Mode 9. Target Evaporator Exit Temperature (TEET) • Turn the Meter ON by pressing the button , Select NORM by pressing "MODE" button until • Turn the Meter ON by pressing the button , Select TEET by pressing "MODE" button until NORM is displayed in the LCD.
-
Page 5: Auto-Power-Off (Apo)
For example, increasing airflow increases the superheat, which may require adding refrigerant. After any modifications, allow 15 minutes to stabilize and then retest. For the best results take measurements right after each other. RS-3322 10. Select °C or °F Numéro de stock: 193-8695 Turn the Meter ON by pressing the button , Select °C or °F by pressing "C/F"... -
Page 6: Comment Fonctionne-T-Il
Point de rosée / Ampoule humide / Psychromètre / Français Point de rosée / Ampoule humide / Psychromètre / Français 1. La description 3. Caractéristiques • Ce compteur est un psychromètre numérique complet et un outil de diagnostic CVC très •... -
Page 7: Spécification
Point de rosée / Ampoule humide / Psychromètre / Français Point de rosée / Ampoule humide / Psychromètre / Français 5. Indicateur 7. Mode psychromètre normal 1. Indication de batterie faible • Allumez le multimètre en appuyant sur le bouton, sélectionnez NORM, en appuyant sur le bouton "MODE"... -
Page 8: Mise Hors Tension Automatique (Apo)
Point de rosée / Ampoule humide / Psychromètre / Français Point de rosée / Ampoule humide / Psychromètre / Français Si l’actuel surchauffement est supérieure à la cible, ajoutez du réfrigérant. Remarque: Si "OL" est affiché, les mesures sont hors limites. Si l’actuel surchauffement est inférieure à... - Page 9 Diagnosewerkzeug. Der Psychrometer dient zur Messung von Feuchtkugel (WB), Trockenkugel (DB), relativer Luftfeuchtigkeit (RH%) und Taupunkt (DP). RS-3322 • Das Messgerät kann Fehler mit dem Luftstrom durch den Verdampfer diagnostizieren. • Kann auch die Zielüberhitzung einer Klimaanlage mit fester Drossel berechnen.
-
Page 10: Spezifikation
Taupunkt/Feuchtkugel/Psychrometer / Deutsch Taupunkt/Feuchtkugel/Psychrometer / Deutsch 3. Funktionen 5. Anzeige 1. Anzeige für schwache Batterie • Der Benutzer kann zwischen NTC-Messung oder Typ 2. RH/DP/WB/DB Anzeige K-Messung auswählen RH DP WB DB C ° F ° 3. °C/°F Symbol • Taupunkttemperaturmessung 4. - Page 11 Taupunkt/Feuchtkugel/Psychrometer / Deutsch Taupunkt/Feuchtkugel/Psychrometer / Deutsch 7. Normaler Psychrometer Modus Wenn die tatsächliche Überhitzung höher als die Zielüberhitzung ist, füge bitte Kältemittel hinzu. • Schalte das Messgerät ein, indem man die Taste drückt. Wähle NORM, indem man die Wenn die tatsächliche Überhitzung niedriger als die Zielüberhitzung ist, nehme bitte "Modus"-Taste drückt, bis NORM im LCD angezeigt wird.
-
Page 12: Manuale Di Istruzioni
Manuale di istruzioni korrigiere ihn, indem man die Gebläsedrehzahl reduziert. Hinweis: Wenn "OL" angezeigt wird, liegt der Messwert außerhalb des zulässigen Bereichs. Mache die Temperaturmessungen erneut und bestätige, dass die Temperatureingaben richtig RS-3322 sind. N. di stock: 193-8695 Wichtig: Alles innerhalb des Systems ist voneinander abhängig, deshalb kann eine Einstellung andere Teile das Systems beeinträchtigen. -
Page 13: Come Funziona
Punto di rugiada / Bulbo umido / Psicometri / Inglese Punto di rugiada / Bulbo umido / Psicometri / Inglese 1. Descrizione 3. Caratteristiche • Questo strumento è uno psicrometro digitale completo e uno strumento diagnostico HVAC • Misurazione NTC selezionabile dall'utente o misura di tipo K. di grande valore. - Page 14 Punto di rugiada / Bulbo umido / Psicometri / Inglese Punto di rugiada / Bulbo umido / Psicometri / Inglese 5. Indicatore 7. Modalità psicrometro normale 1. Indicazione batteria scarica • Accendere lo strumento premendo il pulsante, selezionare NORM premendo il pulsante "MODE"...
- Page 15 Punto di rugiada / Bulbo umido / Psicometri / Inglese Punto di rugiada / Bulbo umido / Psicometri / Inglese Se il surriscaldamento effettivo è superiore al surriscaldamento target, aggiungere registri. Una temperatura di uscita effettiva dell'evaporatore. Sopra la temperatura di uscita refrigerante.
- Page 16 (HR%) y el punto de rocío (DP). • El medidor puede diagnosticar problemas con el flujo de aire a través del evaporador. RS-3322 • También puede calcular el sobrecalentamiento de un sistema de aire acondicionado Stock No: 193-8695 restrictivo fijo.
-
Page 17: Descripción Del Panel Frontal
Punto de rocío/Bulbo húmedo/Psicrómetros / Español Punto de rocío/Bulbo húmedo/Psicrómetros / Español 5. Indicador 3. Caracteristicas • Medida NTC seleccionable por el usuario o medida Tipo K 1. Indicación de batería baja 2. Indicación de RH / DP / WB / DB •... - Page 18 Punto de rocío/Bulbo húmedo/Psicrómetros / Español Punto de rocío/Bulbo húmedo/Psicrómetros / Español 7. Modo psicrómetro normal Si el sobrecalentamiento real es inferior al sobrecalentamiento objetivo, recupere el refrigerante. • Encienda el medidor presionando el botón, seleccione NORM presionando el botón "MODE" hasta que aparezca NORM en la pantalla LCD.
-
Page 19: Apagado Automático (Apo)
Punto de rocío/Bulbo húmedo/Psicrómetros / Español Ocasionalmente, el flujo de aire es más alto de lo esperado. Busque causas de baja capacidad, tales como la falta de carga de refrigerante o una bobina del condensador sucia. Si el flujo de aire es alto, corríjalo bajando la velocidad del ventilador.
