CAME 818XC-0039 Installation Manual

818XC-0039 Manuale d'installazione selettore di funzioni
FLUO-SW2, FLUO-SW3

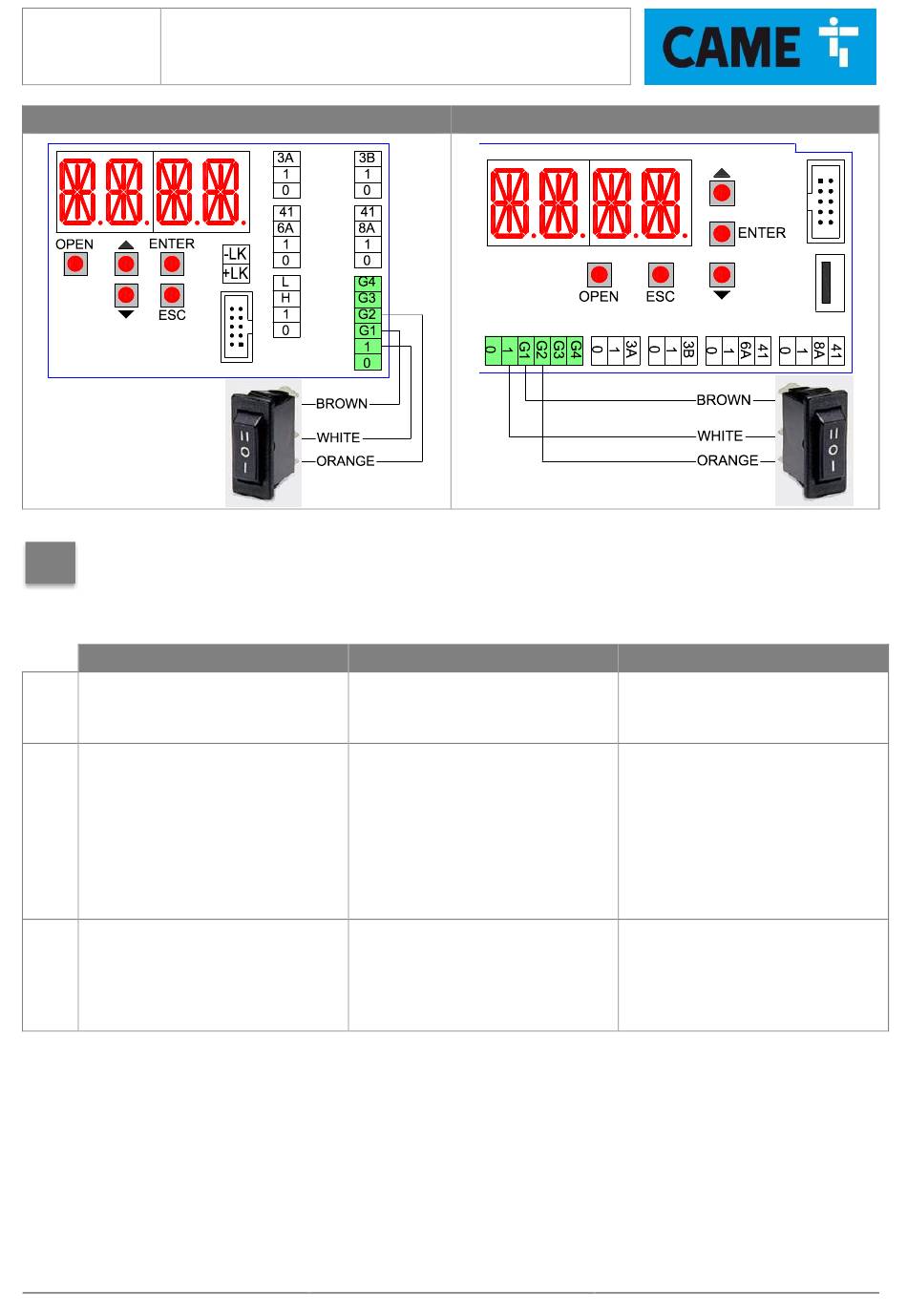

COLLEGAMENTI ELETTRICI DEL DEVIATORE DI FUNZIONI
IT
Il deviatore di funzioni viene fissato direttamente sul lato dell'automazione. Collegare il deviatore di funzioni ai
morsetti del controllo elettronico come indicato in figura. Scegliere le modalità di funzionamento come indicate in
tabella.
APERTO – AUTOMATICO – CHIUSO
PORTA CHIUSA
II
Impostare: ADV > STG2 = SAM
Impostare: SEL > SAM1 = CLOS
FUNZIONAMENTO AUTOMATICO
O
Impostare: SEL > SAM2 = AUTO
PORTA APERTA
I
Impostare: ADV > STG1 = KO
(N.B. Con automazioni SW2-SW5, la
porta può essere movimentata
manualmente)
CAME S.P.A. Via Martiri Della Libertà, 15 – 31030 Dosson di Casier – Treviso – Italy
FA01146M02 – 01/2020
APERTO–MANUALE–AUTOMATICO
FUNZIONAMENTO AUTOMATICO
Impostare: ADV > STG2 = SAM
Impostare: SEL > SAM1 = AUTO
FUNZIONAMENTO MANUALE
Impostare: SEL > SAM2 = HAND
Impostare: ADV > HAND = MAX
(N.B. Nella modalità di
funzionamento manuale la porta
rimane chiusa, ma non viene attivato
l'elettromagnete di chiusura, se
presente)
PORTA APERTA
Impostare: ADV > STG1 = KO
1
FLUO-SWS3
APERTO – MANUALE – CHIUSO
PORTA CHIUSA
Impostare: ADV > STG2 = SAM
Impostare: SEL > SAM1 = CLOS
FUNZIONAMENTO MANUALE
Impostare: SEL > SAM2 = HAND
Impostare: ADV > HAND = MAX
PORTA APERTA
Impostare: ADV > STG1 = KO
