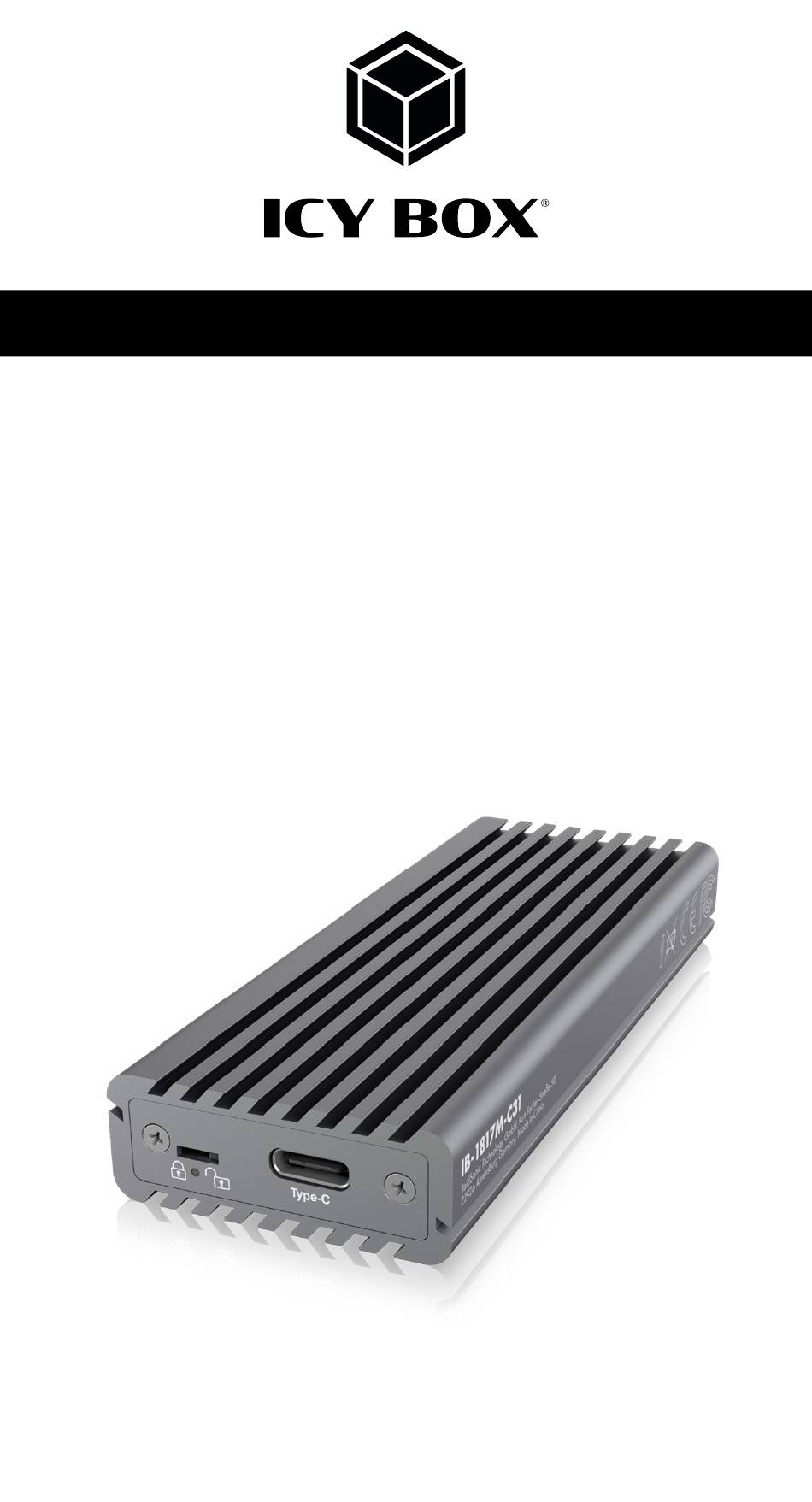

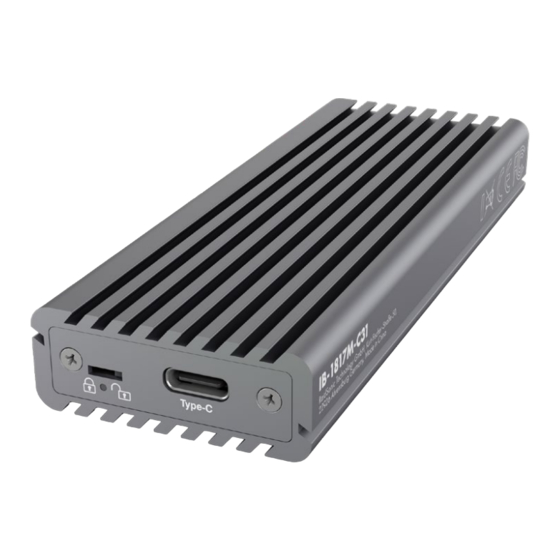

- Page 1 Quick installation guide IB-1817M-C31 External Type-C enclosure ™ for M.2 NVMe SSD with write protection Schnellinstallationsanleitung IB-1817M-C31 Externes USB Type-C Gehäuse für M.2 NVMe ™ SSD mit Schreibschutz...
-
Page 2: Safety Information
Safety information Please read carefully the following information to prevent injuries, damage to material and device as well as data loss: Warning levels Signal words and safety codes indicate the warning level and provide immediate information in terms of the probability of occurrence as well as the type and severity of the consequences if the measures to prevent hazards are not complied with. - Page 3 Safety information 4. Hazards caused by very small parts and packaging Risk of suffocation WARNING Risk of death by suffocation or swallowing • Keep small parts and accessories away from children • Store/dispose of plastic bags and packaging in an area that is inaccessible to children •...
- Page 4 Sicherheitshinweise Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise: Warnstufen Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf aWahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden. warnt vor einer unmittelbar gefährlichen Situation, die zum GEFAHR Tod oder zu schweren Verletzungen führen wird.
- Page 5 Sicherheitshinweise • keine Gegenstände auf dem Gerät/Netzteil abstellen 4. Gefahren durch Kleinstteile und Verpackung Erstickungsgefahr WARNUNG Lebensgefahr durch Ersticken oder Verschlucken • Kleinteile, Zubehör für Kinder unzugänglich verwahren • Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen • Kleinteile und Verpackungen nicht in Kinderhände geben 5.
- Page 6 • Your host computer must have a USB Type C interface. ™ • The IB-1817M-C31 also works with computers and notebooks with USB 3.0/2.0/1. 1 Type-A interfaces as long as the appropriate adapter is available. • The enclosure also works on devices with a Thunderbolt 3 interface with ™...
- Page 7 NVMe card with you quickly and easily. It allows access to M.2 SSDs of up to 2 TB no matter to which host you connect it. The IB-1817M-C31 is compatible with M.2 cards of 30, 42, 60 and 80 mm length, operating system-independent and suitable for a variety of applications such as high-speed storage, cloning a drive or running a mobile operating system.
- Page 8 Quick installation guide IB-1817M-C31 1. Installation Important: During the drive assembly all cabling has to be disconnected from the computer. Screw, Screw nut 1. Take out the PCB. 2. Combine the circular notch of the round M.2 holder with the semi-circular notch of the M.2 SSD and hold it with...
- Page 9 Quick installation guide IB-1817M-C31 4. Place the delivered thermal pad directly on the M.2 NVMe SSD. To get in close contact with the enclosure for an optimal heat dissipation, please use the right thermal pad accordingly to your available M.2 NVMe SSD.
- Page 10 1. Connect the IB-1817M-C31 via the delivered cable to the corresponding port of your host computer. 2. When the IB-1817M-C31 has been plugged correctly the LED will turn on white! 3. As soon as the write protection has been activated by switch, the LED lights...
- Page 11 • Ihr Hostcomputer muss über eine USB Type-C Schnittstelle verfügen. ™ • Die IB-1817M-C31 arbeitet auch mit Notebooks und PCs mit USB 3.0/2.0/1.1 Type-A Schnittstellen sofern der passende Adapter vorhan- den ist. • Das Gehäuse arbeitet auch an Geräten mit der Thunderbolt 3 Schnittstelle ™...
- Page 12 NVMe SSD schnell und einfach mitnehmen. Es erlaubt Zugriff auf M.2 Datenträ- ger von bis zu 2 TB, egal mit welchem Host Sie es verbinden. Die IB-1817M-C31 ist kompatibel mit M.2 SSDs der Längen 30, 42, 60 und 80 mm, betriebssys- temunabhängig und für eine Vielzahl von Anwendungen wie Hochgeschwin-...
- Page 13 Schnellinstallationsanleitung IB-1817M-C31 1. Installation Wichtig: Während der Installation des Laufwerks darf das Gehäuse nicht am Computer angeschlossen sein. Schraube, Schraubenmutter 1. Entnehmen Sie die Platine. 2. Setzen Sie die runde M.2 Halterung in die halbkreisförmige Aussparung am Ende der M.2 SSD ein und halten diese mit einem Finger fest (dünnere Seite nach...
- Page 14 Schnellinstallationsanleitung IB-1817M-C31 4. Bringen Sie das mitgelieferte Wär- meleitpad direkt auf der eingebauten M.2 NVMe SSD an. Um einen direkten Kontakt mit dem Gehäuse herzustellen und somit eine optimale Wärmeableitung zu gewähr- leisten, verwenden Sie bitte das richtige Wärmeleitpad entsprechend Ihrer verfügbaren M.2 NVMe SSD.
- Page 15 Schnellinstallationsanleitung IB-1817M-C31 2. Verwendung 1. Verbinden Sie die IB-1817M-C31 mittels des beiliegenden Kabels mit dem entsprechenden Anschluss Ihres Computers. 2. Wurde die IB-1817M-C31 richtig eingesteckt, leuchtet die LED weiß auf. 3. Sobald der Schreibschutz per Schalter aktiviert wurde, leuchtet die LED rot auf* *Wichtig! Die Änderung des Schreibschutzmodus erfolgt nur, wenn das...
- Page 16 Copyright 2020 by RaidSonic Technology GmbH. All Rights Reserved © The information contained in this manual is believed to be accurate and reliable. RaidSonic Technology GmbH assumes no responsibility for any errors contained in this manual. RaidSonic Technology GmbH reserves the right to make changes in the specifications and/or design of the above mentioned product without prior notice.
