SeGMo-Positioning
GEL 6113
Zubehörsätze
Montagehinweis
Vor der Montage: Dieses Dokument lesen. Für späteres Nachschlagen aufbewahren!
Alle Nutzungsinformationen sind im Internet unter
unserem Support (support@lenord.de) angefordert werden.
Schutzvermerk
Dieses Dokument und diese Inhalte sind geistiges Eigentum von Lenord, Bauer & Co. GmbH. Ohne
schriftliche Zustimmung von Lenord, Bauer & Co. GmbH ist die Offenlegung und Weiterleitung an Dritte
sowie jegliche Verwertung der Inhalte, einschließlich der Anmeldung von Schutzrechten, untersagt.
Zu diesem Montagehinweis
Dieser Montagehinweis richtet sich an das Montagepersonal und beschreibt die Montage der Zubehörsätze
für den Stellantrieb GEL 6113. Die Montage des Stellantriebs an die Maschinenwelle ist in der Betriebsan-
leitung des Stellantriebs (D-53B-6113) beschrieben.

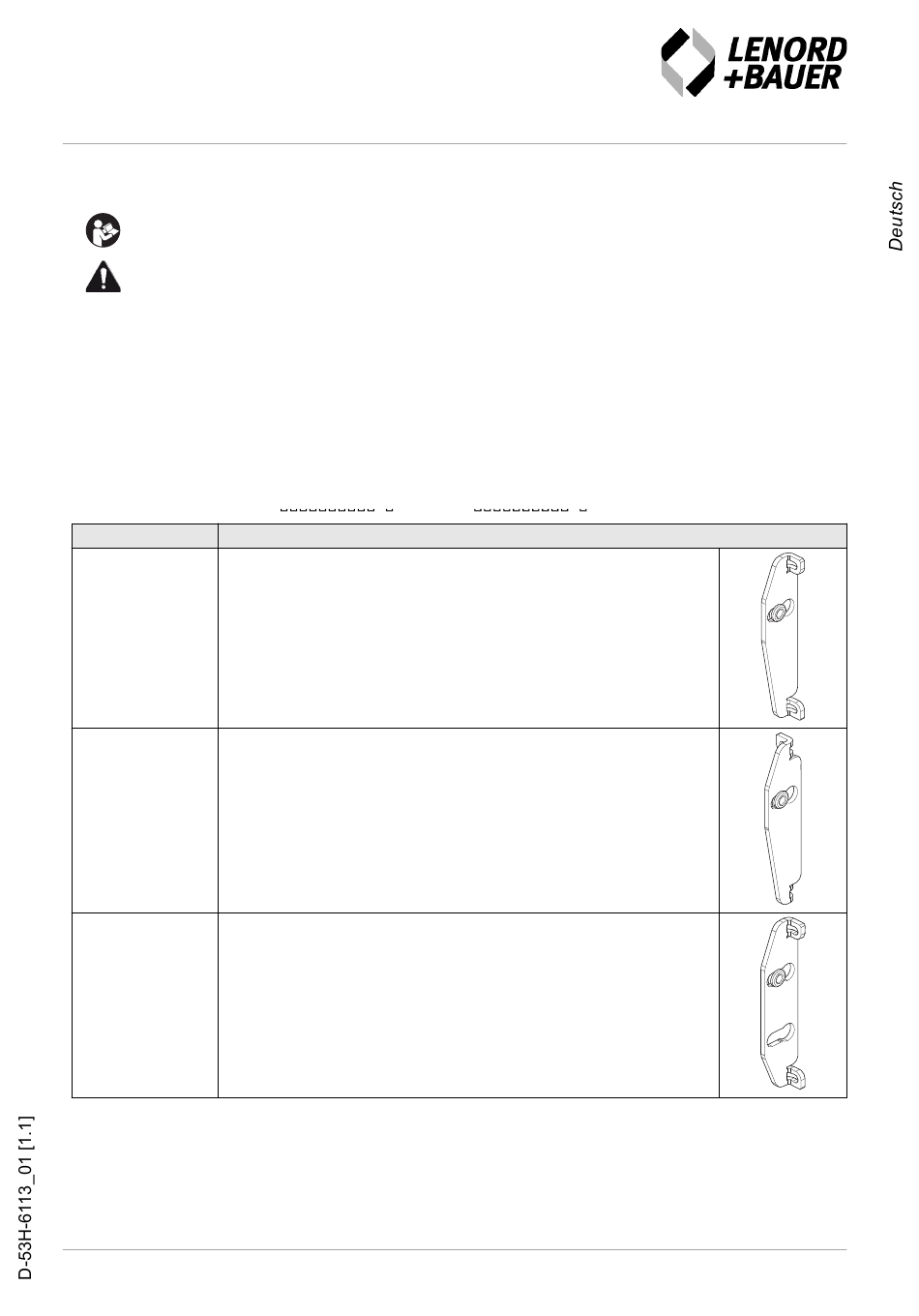

Zubehörsätze für GEL 6113
Artikel-Nummer
Lieferumfang
ZB6113L01
ZB6113R01
ZB6113LR1
Einbaumaße (Maß L3 im Bild 3):
● GEL 6113␣␣05UAK␣␣␣03 / GEL 6113␣␣07UAK␣␣␣03: Maß L3 = 158,5 mm
● GEL 6113␣␣05UAK␣␣␣13 / GEL 6113␣␣07UAK␣␣␣13: Maß L3 = 183,5 mm
● GEL 6113␣␣10UAL␣␣␣03: Maß L3 = 178,5 mm
● GEL 6113␣␣10UAL␣␣␣13: Maß L3 = 203,5 mm
Technische Änderungen und Druckfehler vorbehalten.
Internet:
www.lenord.com
E-Mail:
info@lenord.de
0 oder 6113
1 St. Drehmomentstütze links,
Artikel-Nummer: GZ1168
1 St. Gleitlager, Artikel-Nummer: OG0001
2 St. Schraube M5×8, Artikel-Nummer: VS2107
1 St. Schaftschraube M5×20, Artikel-Nummer: VS3412
1 St. Montagehinweis, Artikel-Nummer: D-53H-6113_01
1 St. Drehmomentstütze rechts,
Artikel-Nummer: GZ1167
1 St. Gleitlager, Artikel-Nummer: OG0001
2 St. Schraube M5×8, Artikel-Nummer: VS2107
1 St. Schaftschraube M5×20, Artikel-Nummer: VS3412
1 St. Montagehinweis, Artikel-Nummer: D-53H-6113_01
1 St. Drehmomentstütze links und rechts,
Artikel-Nummer: GZ1169
1 St. Gleitlager, Artikel-Nummer: OG0001
2 St. Schraube M5×8, Artikel-Nummer: VS2107
1 St. Schaftschraube M5×20, Artikel-Nummer: VS3412
1 St. Montagehinweis, Artikel-Nummer: D-53H-6113_01
Telefon: +49 208 9963–0
Telefax: +49 208 676292
www.lenord.de
verfügbar oder können bei
1
Lenord, Bauer & Co. GmbH
Dohlenstraße 32
46145 Oberhausen, Germany
Stand 2024-02-21
