- Page 1 Manual - RX2 Pro Rower English Manual 1 - 14 Dansk Brugsanvisning 15 - 28...
-

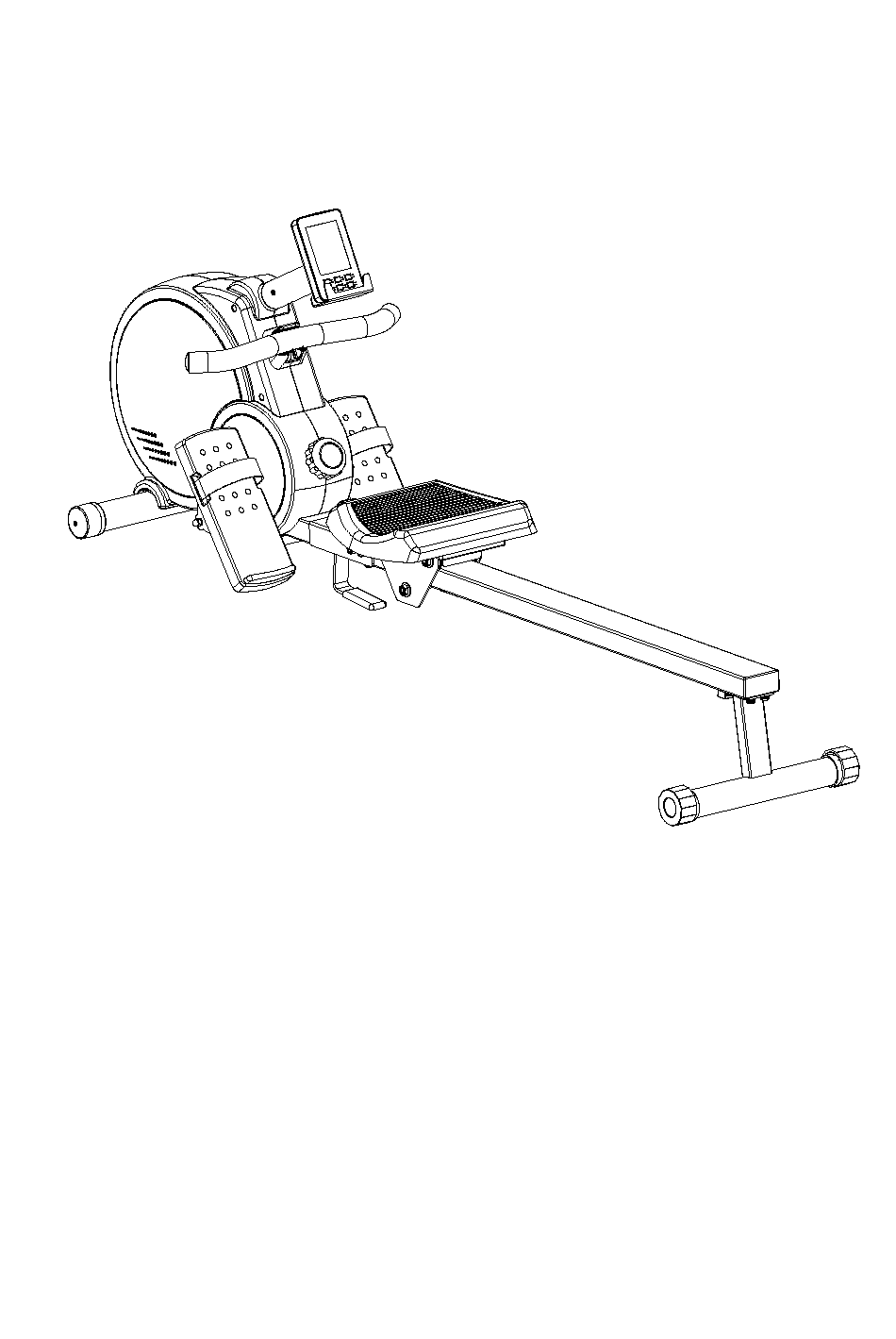

Page 2: Exploded Drawing
Exploded drawing... - Page 3 Small exploded drawing...
- Page 4 Parts in carton Part No. Description Q’ty Part No. Description Q’ty Console holder Rear stabilizer Console Front stabilizer Frame Rail Pedal R Seat Axle Pedal L Knob Screw bag...
- Page 5 Tool bag Part No. Description Q’ty Sleeve wrench 13.14 cross Screw M5*16L Harpoon wrench 13.14.17 cross Flat washer Ф8*Ф19*2T Rail limitation PVC85° Pin φ9.5*128L Nylon nut M10*P1.5*10T Screw M10*98L*S12 Cap nut M8 Screw M8*P1.25*58L*S20L Hex wrench 6mm*30mml*84mml...
-
Page 6: Spare Parts List
Spare parts list Materi Description SPEC. Q’ty Description Material SPEC. Q’ty Console holder Screw M6*10L Console Flat washer Ф6.5*Ф16*1.5T Screw M5*10L Hex nut Handlebar holder Screw M8*25L*S18L Sensor cable upper End cap ST2.9*10L, Stabilizer cap Screw Frame Rear stabilizer Sleeveφ25.4 φ25.4*20L Transportation wheel... - Page 7 Spring washer Ф8.1*2.5T Bearing 6800 2RS Knob M12*49L Hex nut 3/8"-26*3.8T Screw Patterned nut 3/8"-26*7T M5*12L（伞头外径 Ф9.5） Spring box Frame support Screw M6*10L, Belt 280J5 Handlebar φ25.4*1.5T*470L Pedal L STR 1" end cap φ25.4 Screw ST2.9*10L Handlebar foam Main cover L Idler bar spring φ15*φ2.5*23n Screw...
-
Page 8: Assembly Instruction
Assembly instruction STEP 1 STEP 2... - Page 9 STEP 3 STEP 4...
- Page 10 STEP 5 STEP 6...
- Page 11 STEP 7 Folding STEP 1...
- Page 12 STEP 2 STEP 3...
- Page 13 STEP 4...
-
Page 14: Exercise Computer
EXERCISE COMPUTER LT6907-4-B Button function TOTAL RESET : Press this button to reset the console SET : After setting each value, press this key to confirm. During operation, press this key to switch between manual scanning and automatic scanning of each function value. RECOVERY: This is the heart rate recovery test button. -
Page 15: Heart Rate Recovery Test
Function value setting method: In the standby interface, press the set button to enter the function value setting interface. The corresponding function display window will flash during setting. Press the plus and minus buttons to set the function target value and then press the set button to confirm and enter the next function value. Follow this step to set the function value in sequence TIME→DISTANCE→CALORIES→PULSE 2 Heart rate recovery test... - Page 16 Eksploderet tegning...
- Page 17 Lille eksploderet tegning...
- Page 18 Dele I pakken Del nr. Beskrivelse Antal Del nr. Beskrivelse Antal Konsol holder Bagerste stabilisator Konsol Forreste stabilisator Ramme Skinne Pedal Højre Sæde Aksel Pedal Venstre Knop Skrue pose...
- Page 19 Skruepose Del nr. Beskrivelse Antal Skruenøgle 13.14 cross Skrue M5*16L Multinøgle 13.14.17 cross Spændeskive Ф8*Ф19*2T Skinnebegrænser PVC85° Stift φ9.5*128L Låsemøtrik M10*P1.5*10T Skrue M10*98L*S12 Hættemøtrik M8 Skrue M8*P1.25*58L*S20L Unbrakonøgle 6mm*30mml*84mml...
- Page 20 Reservedelsliste Beskrivelse Materiale Specifikationer Antal Beskrivelse Materiale Specifikationer Antal Konsol holder Skrue M6*10L Konsol Spændeskive Ф6.5*Ф16*1.5T Skrue M5*10L Unbrakomøtrik Håndtagsholder Skrue M8*25L*S18L Øvre sensorkabel Endedæksel ST2.9*10L, Stabilisator dæksel Skrue Bagerste Ramme stabilisator Muffe φ25.4 φ25.4*20L Transporthjul Spændings knop Spændeskive Ф8*Ф19*2T Pedal højre Skrue M6*16L...
- Page 21 Dæksel Lille trækrem φ25.4*J8 Fjederskive Ф8.1*2.5T Leje 6800 2RS Knop M12*49L Unbrako møtrik 3/8"-26*3.8T Skrue M5*12L（伞头外径 Mønstret møtrik 3/8"-26*7T Ф9.5） Fjeder kasse Ramme support Skrue M6*10L, Bælte 280J5 Styr φ25.4*1.5T*470L Pedal Venstre STR 1" endedæksel φ25.4 Skrue ST2.9*10L Styr skum Hoved cover Venstre Fjeder til stang...
- Page 22 Samlevejledning Trin 1 Trin 2...
- Page 23 Trin 3 Trin 4...
- Page 24 Trin 5 Trin 6...
- Page 25 Trin 7 Folde instruktion Trin 1...
- Page 26 Trin 2 Trin 3...
- Page 27 Trin 4...
- Page 28 Computervejledning LT6907-4-B 一．Knappernes funktioner TOTAL RESET: Tryk på denne knap for at nulstille konsollen. SET: Efter indstilling af hver værdi, tryk på denne tast for at bekræfte. Under drift, tryk på denne tast for at skifte mellem manuel scanning og automatisk scanning af hver funktionsværdi. RECOVERY: Dette er knappen til hjertefrekvensgenopretningstest.
- Page 29 Indstilling af funktionsværdi: I standby-tilstand, tryk på set-knappen for at gå ind i funktionsværdi-indstillingsgrænsefladen. Det tilsvarende funktionsdisplayvindue vil blinke under indstillingen. Tryk på plus- og minusknapperne for at indstille funktionsmålværdien, og tryk derefter på set-knappen for at bekræfte og gå videre til den næste funktionsværdi.
