ELCART 12/23050 Installation Instructions Manual

MANUALE DI ISTRUZIONI PER IL MONTAGGIO
DEL SUPPORTO A PARETE PER TV LCD/PLASMA
ART. 12/23050 Colore argento ART. 12/23052 Colore nero
1. Caratteristiche tecniche:
Carico massimo:
Dimensioni del televisore a schermo piatto: 30"÷64"
Angolo d'inclinazione:
Peso (senza accessori):
Distanza dalla parete:

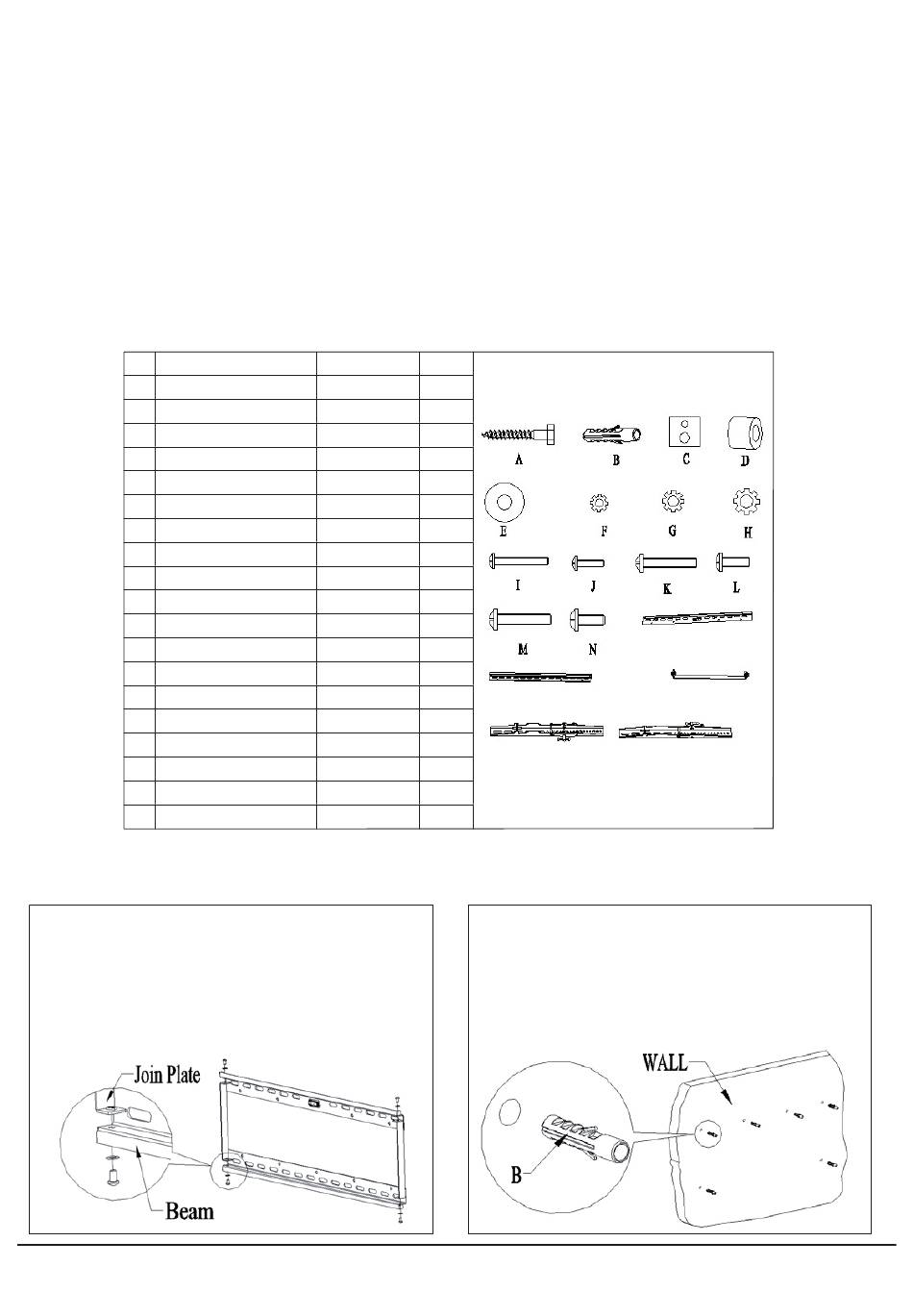

2. Elenco dei pezzi in dotazione:
Si prega di verificare la presenza di tutti i pezzi nella confezione, confrontandoli con l'elenco sottostante.
Assicurarsi che tutti i pezzi siano nella confezione.
Non usare mai pezzi difettosi.
Non sostituire mai i pezzi con altri aventi caratteristiche diverse.
Nota: Un'errata installazione potrebbe causare danni alle persone!
N.
A Vite autofilettante
B Tassello di plastica
C
D Distanziatore di plastica
E Rondella piatta Ø8
F Rondella di bloccaggio Ø 5
G Rondella di bloccaggio Ø 6
H Rondella di bloccaggio Ø 8
I
J
K
L
M
N
Piastra di giunzione
Staffa sinistra del Monitor
Staffa destra del Monitor
3. Installazione e istruzioni operative
Nota: Si prega di leggere con attenzione queste istruzioni prima dell'installazione!
Fase 1:
Assemblate la piastra di fissaggio a muro.
Inserite 4 viti con le rondelle nei fori di montaggio presenti
nelle asticelle (beam) della piastra di fissaggio fino a raggiungere
i fori filettati corrispondenti dell'elemento
di giunzione laterale (joint plate).
La piastra di fissaggio a muro deve trovarsi in posizione dritta
e bilanciata, e le viti devono essere ben avvitate.
ELCART DISTRIBUTION SPA via Michelangelo Buonarroti, 46 - 20093 Cologno Monzese (Milano) ITALY
Tel. ++39(0)2/25.11.73.10 Fax ++39(0)2/25.11.76.10 sito internet: www.elcart.com
La divulgazione dei dati contenuti in questa scheda è da ritenersi un servizio puramente informativo e non costituisce alcun vincolo da parte della Elcart in merito a prestazioni ed utilizzo del prodotto.
Descrizione Nota
Pezzo standard
Pezzo standard
Spessore 25*25 Pezzo standard
Pezzo standard
Pezzo standard
Pezzo standard
Pezzo standard
Pezzo standard
Vite M5*30 Pezzo standard
Vite M5*15 Pezzo standard
Vite M6*30 Pezzo standard
Vite M6*15 Pezzo standard
Vite M8*30 Pezzo standard
Vite M8*15 Pezzo standard
Asticella Q215
Asticella Q215
Q215
Pezzo assemblato
Pezzo assemblato
75 kg.
0°÷-10°
3,9 kg.
50 mm
Q.tà
6
6
4
4
6
4
4
4
4
4
4
4
4
Asticella
4
1
1
Staffa sinistra del monitor Staffa destra del monitor
1
1
1
Fase 2:
Utilizzate la piastra di fissaggio a muro come dima per fare
con il trapano, sulla parete di cemento o di legno duro, sei fori
di Ø 10 mm di diametro e 50 mm di profondità:
quattro fori nella parte alta e due in quella bassa, così come
mostrato nella figura.
Inserite poi un tassello di plastica per cemento in ciascuno dei
sei fori.
Asticella
Piastra di giunzione
