ELCART 12/23024-00 Instruction Manual

ART. 12/23024-00
MANUALE DI ISTRUZIONI PER IL MONTAGGIO DEL SUPPORTO A PARETE PER TV LED / LCD / PLASMA

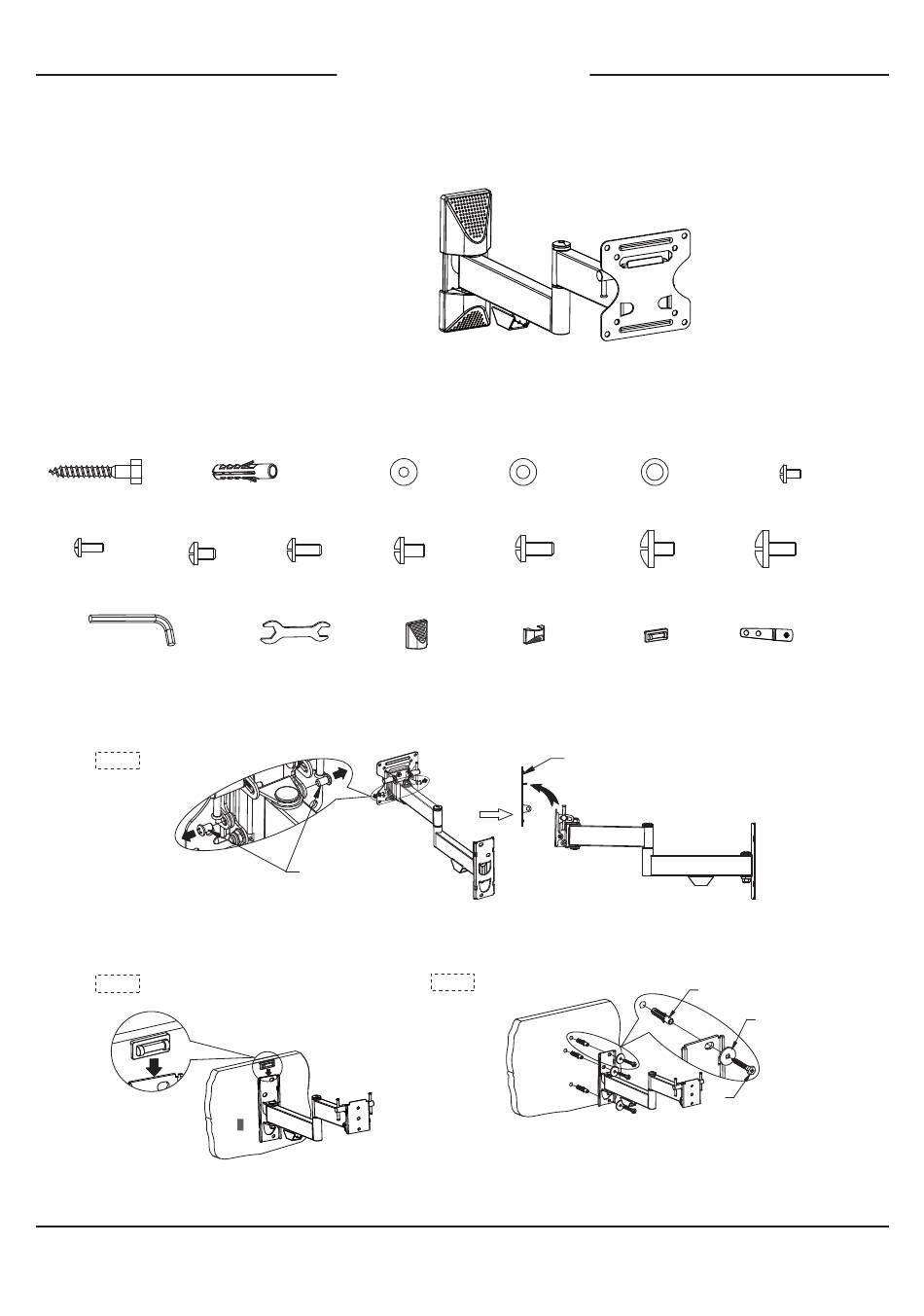

2. Elenco pezzi in dotazione:
Si prega di verificare la presenza di tutti i pezzi nella confezione, confrontandoli con l'elenco sottostante. Assicurarsi che tutti i pezzi
siano nella confezione. Non usare mai pezzi difettosi. Non sostituire mai i pezzi con altri aventi caratteristiche diverse.
Nota: Un'errata installazione potrebbe causare danni alle persone!
(A) Viti ST6.3*65 (3) (B) Ancoraggi in plastica Ø10*61 (3) (C) Rondella piana Ø4 (4) (D) Rondella piana Ø5 (4) (E) Rondella piana Ø6*Ø16*1.5 (7) (F) Vite M4*8 (4)
(G) Vite M4*12 (4)
(H) Vite M5*8 (4)
(N) Chiave esagonale interna S=6 (1)
3. Installazione e istruzioni operative
Note: Si prega di leggere con attenzione queste istruzioni prima dell'installazione!
Fase 1
Allentare i due bulloni sulla piastra TV come mostrato nello scavo, quindi sollevare e rimuovere la piastra TV dalla piastra a muro.
Fase 2
Mettere la bolla di livello sul bordo superiore della piastra a muro.
ELCART DISTRIBUTION SPA via Michelangelo Buonarroti, 46 - 20093 Cologno Monzese (Milano) ITALY
Tel. +39 02.25117310 Fax +39 02.25117610 sito internet: www.elcart.com
La divulgazione dei dati contenuti in questa scheda è da ritenersi un servizio puramente informativo e non costituisce alcun vincolo da parte della Elcart in merito a prestazioni ed utilizzo del prodotto.
The divulgation of data contained on this technical sheet are exclusively for informational reasons and establish no link on behalf of Elcart regard to thr performances and the usa of the product.
La divulgacion de los datos contenidos en esta ficha son un servicio unicamente informativo y no constituyen ningun vinculo de parte de Elcart respecto a las prestaciones y uso del producto.
ELCART
Manuale di istruzioni/Scheda tecnica
ART. 12/23024-00 Colore: NERO
1. Caratteristiche tecniche:
Carico massimo: 25 kg
Angolo di rotazione: ±5°
Angolo di rotazione: ±90°
Angolo di inclinazione: +5°~-15°
Distanza dalla parete: 52~400 mm
(I) Vite M5*12 (4) (J) Vite M6*8 (4)
(O) Chiave S=13 (1) Coperchio di plastica (1) Coperchio di plastica (1)
Bulloni
(K) Vite M6*12 (4)
Piastra TV
Fase 3
Utilizzare la piastra a muro come modello per praticare tre fori di Ø 8mm
e 50 mm di profondità nella parete. Quindi incastrare i tasselli di plastica nei tre fori.
Fissare la piastra a muro con tre bulloni di fissaggio attraverso i fori di montaggio
per installare saldamente la piastra a muro sulla parete in verticale.
PAGINA 1 DI 6
