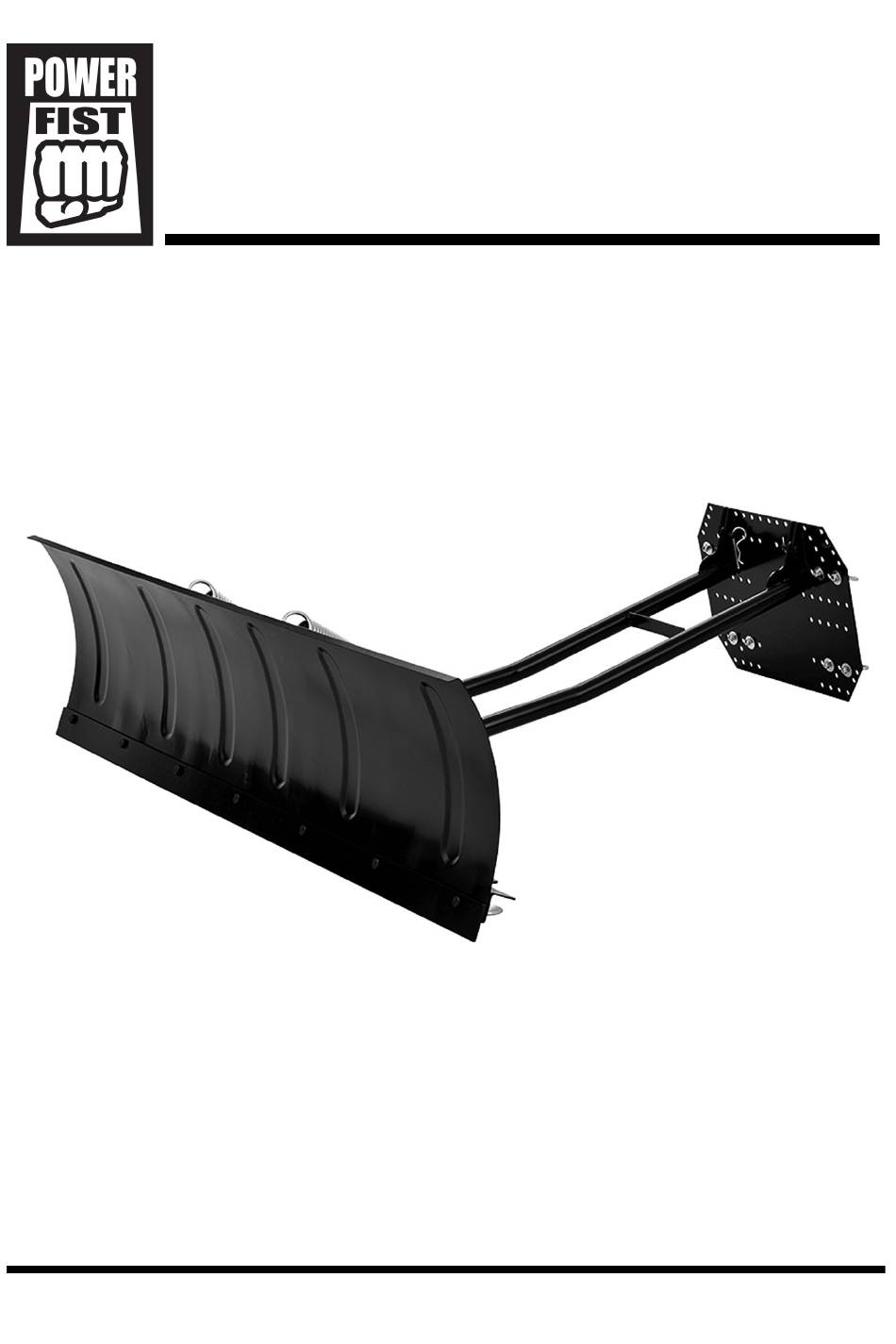

V4.0
72 in. Universal UTV
Snowplow
Please read and understand all instructions before use. Retain this manual for
future reference.
User Manual
9270984

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 9270984 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Power Fist 9270984

Summary of Contents for Power Fist 9270984

  • Page 1 V4.0 9270984 72 in. Universal UTV Snowplow User Manual Please read and understand all instructions before use. Retain this manual for future reference.

  • Page 2: Specifications

    9270984 72 in. Universal UTV Snowplow V4.0 72 in. Universal UTV Snowplow SPECIFICATIONS Width 72 in. Gauge Material Steel Weight 98-1/2 lb Mounting Type Bolt on Dimensions 72 x 15-3/4 in. Colour Black Finish Powder coated INTRODUCTION This durable and strong blade is made from powder coated steel. It is ideal for clearing or moving snow.

  • Page 3: Work Area

    V4.0 72 in. Universal UTV Snowplow 9270984 DANGER! This notice indicates an immediate and specific hazard that will result in severe personal injury or death if the proper precautions are not taken. WARNING! This notice indicates a specific hazard or unsafe practice that could result in severe personal injury or death if the proper precautions are not taken.

  • Page 4: Specific Safety Precautions

    9270984 72 in. Universal UTV Snowplow V4.0 Wear protective clothing designed for the work environment and tool. Non-skid footwear is recommended to maintain footing and balance in the work environment. PERSONAL PRECAUTIONS Control the tool, personal movement and the work environment to avoid personal injury or damage to tool.

  • Page 5: Assembly And Installation

    V4.0 72 in. Universal UTV Snowplow 9270984 UNPACKING WARNING! Do not operate the tool if any part is missing. Replace the missing part before operating. Failure to do so could result in a malfunction and personal injury. Remove the parts and accessories from the packaging and inspect for damage.
  • Page 6 9270984 72 in. Universal UTV Snowplow V4.0 ASSEMBLING THE PUSH FRAME Place the push frame (#9) on a flat surface. Place the locking turn plate on to of the push frame. Align the plate’s center slot with the frame’s slot.
  • Page 7 V4.0 72 in. Universal UTV Snowplow 9270984 CONNECTING THE BLADE TO THE PUSH BAR Lift push bar up and place a block under it to make it easier to align the blade with the turn plates. Insert a M10 x 20 hex bolt (#23) from the outside through the top, front bolt hole of the locking turn plate.
  • Page 8 9270984 72 in. Universal UTV Snowplow V4.0 Screw an M8 nut (#6) onto the eyebolt (#5). Move the nut upwards enough to make sure you can easily hook the spring into place. Screw an M8 lock nut (#7) onto the eyebolt.
  • Page 9 V4.0 72 in. Universal UTV Snowplow 9270984 Hook a U-bolt (#27) over the frame and push the ends through the mounting plate. Slide a washer 28 x 8 x 2 (#28) and M8 lock nut (#7) onto the ends of the U-bolt.

  • Page 10: Operation

    9270984 72 in. Universal UTV Snowplow V4.0 OPERATION It is essential that any operator of this tool reads and understands this manual and considers the appropriate safety measures and precautions. When making any adjustments to the plow, stop the UTV and place it in park.
  • Page 11 V4.0 72 in. Universal UTV Snowplow 9270984 SETTING THE BLADE’S TRIP MECHANISM The blade’s trip mechanism activates when the plow blade strikes an obstacle. The blade tips forward, causing the blade’s bottom to pivot backwards, away from the obstacle. Backing away from the obstacle will allow the springs attached to the blade to pull it back into position.

  • Page 12: Care And Maintenance

    9270984 72 in. Universal UTV Snowplow V4.0 Raise and lower the blade to make sure the shoes do not shift. The plow is ready for use. PLOWING Consult your UTV owner’s manual for safe driving instructions. Fully inspect the work area for ditches, drop-offs, stumps, posts, rocks and other unforeseen objects that can cause performance and safety issues for the blade and the UTV.

  • Page 13: Troubleshooting

    V4.0 72 in. Universal UTV Snowplow 9270984 CLEANING • Regularly clean off any dirt or grease that may have accumulated on the blade. • Clean oil, dirt and grease from areas where the paint has been worn, chipped or scratched.

  • Page 14: Parts Breakdown

    9270984 72 in. Universal UTV Snowplow V4.0 PARTS BREAKDOWN For technical questions call 1-800-665-8685.

  • Page 15: Parts List

    V4.0 72 in. Universal UTV Snowplow 9270984 PARTS LIST DESCRIPTION M10 x 20 hex bolt M10 lock nut Blade Height adjusting shoe Washer 45 x 12 x 4.5 M12 nut Washer 36 x 12 x 4.5 M12 lock nut Washer 24 x 12 x 1.5...
  • Page 16 9270984 72 in. Universal UTV Snowplow V4.0 For technical questions call 1-800-665-8685.
  • Page 17 V4.0 72 in. Universal UTV Snowplow 9270984 Visit www.princessauto.com for more information...
  • Page 18 9270984 72 in. Universal UTV Snowplow V4.0 For technical questions call 1-800-665-8685.
  • Page 19 V 4,0 9270976 Chasse-neige universel pour VUTT, 72 po Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.

  • Page 20: Spécifications

    9270984 Chasse-neige universel pour VUTT, 72 po V 4,0 Chasse-neige universel pour VUTT, 72 po SPÉCIFICATIONS Largeur (po) 72 po Calibre Matériau Acier Poids 98 1/2 lb Type de montage À boulonner Dimensions 72 x 15 3/4 po Couleur Noir Finition Thermolaqué...

  • Page 21: Aire De Travail

    V 4,0 Chasse-neige universel pour VUTT, 72 po 9270984 DÉFINITIONS DE DANGER Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce manuel. Un avis est une alerte indiquant qu'il existe un risque de dommage à la propriété, de blessure ou de décès si on ne respecte pas certaines instructions.

  • Page 22: Sécurité Personnelle

    9270984 Chasse-neige universel pour VUTT, 72 po V 4,0 SÉCURITÉ PERSONNELLE AVERTISSEMENT ! Portez de l'équipement de protection personnelle homologué par l'Association canadienne de normalisation (CSA) ou l'American National Standards Institute (ANSI). ÉQUIPEMENT DE PROTECTION PERSONNELLE Portez toujours des lunettes antiprojections qui offrent une protection frontale et latérale pour les yeux.

  • Page 23: Assemblage Et Installation

    V 4,0 Chasse-neige universel pour VUTT, 72 po 9270984 N’utilisez pas l’outil si des pièces présentent des dommages ou sont déplacées. Réparez ou remplacez les pièces. Arrêtez toujours le moteur du véhicule, retirez la clé et serrez le frein de stationnement avant de descendre du véhicule.
  • Page 24 9270984 Chasse-neige universel pour VUTT, 72 po V 4,0 Si les instructions d’assemblage exigent que des pièces ou des ensembles soient bloqués, utilisez uniquement du matériel de blocage en bon état et pouvant supporter le poids de l’ensemble à bloquer. Assurez-vous également que le matériel de blocage se trouve sur une surface propre et sèche.
  • Page 25 V 4,0 Chasse-neige universel pour VUTT, 72 po 9270984 Placez la plaquette pivotante supérieure (n 10) par-dessus la plaquette- arrêtoir pivotante. Alignez la fente avec la fente de la plaquette-arrêtoir. La bride doit être orientée vers le haut du côté droit.
  • Page 26 9270984 Chasse-neige universel pour VUTT, 72 po V 4,0 ACCOUPLEMENT DE LA LAME À LA BARRE DE POUSSÉE Soulevez la barre de poussée et installez un bloc en dessous pour faciliter l’alignement de la lame avec les plaquettes pivotantes. Insérez un boulon hexagonal M10 x 20 23) dans le trou de boulon avant de la plaquette-arrêtoir pivotante, de l’extérieur en partant du dessus.
  • Page 27 V 4,0 Chasse-neige universel pour VUTT, 72 po 9270984 ASSEMBLAGE DU SYSTÈME DE DÉCLENCHEMENT À RESSORT Positionnez le côté court du support (n 29) dans le trou de boulon extérieur arrière sur la plaquette-arrêtoir pivotante. Insérez un boulon hexagonal M8 x 20 (n 30) dans le support et la plaquette-arrêtoir pivotante à...
  • Page 28 9270984 Chasse-neige universel pour VUTT, 72 po V 4,0 INSTALLATION DE LA PLAQUE DE MONTAGE CENTRALE Déterminez l’endroit où vous fixerez la plaque de montage centrale de votre VUTT. La plaque comprend de multiples trous de boulon pour permettre une grande variété...
  • Page 29 V 4,0 Chasse-neige universel pour VUTT, 72 po 9270984 parallèles au cadre du VUTT. Changez les points de raccordement de boulon en U au besoin. 10. Serrez tous les écrous de boulon en U. 11. Les boulons pourraient dépasser vers le bas plus loin que voulu. Coupez la partie excédentaire pour raccourcir les boulons ou achetez des boulons en...
  • Page 30 9270984 Chasse-neige universel pour VUTT, 72 po V 4,0 RÉGLAGE DE L’ANGLE DE LA LAME L’angle de la lame peut être orienté vers la gauche ou la droite pour créer un remblai de neige en déneigeant. Soulevez la lame de chasse-neige.
  • Page 31 V 4,0 Chasse-neige universel pour VUTT, 72 po 9270984 Serrez les boulons à œil des ressorts jusqu’à ce que la lame repose contre les boulons de butée. Il se peut qu’il soit nécessaire de régler l’écrou du haut du boulon à œil pour qu’il soit correctement installé.
  • Page 32 9270984 Chasse-neige universel pour VUTT, 72 po V 4,0 Desserrez les écrous inférieurs de chaque tige de sabot Abaissez la lame jusqu’à ce que vous ayez l’espacement désiré entre le sol et la lame. Desserrez l’écrou supérieur de chaque sabot si le sabot ne touche pas au sol.

  • Page 33: Soin Et Entretien

    V 4,0 Chasse-neige universel pour VUTT, 72 po 9270984 SOIN ET ENTRETIEN Entretenez l'outil avec soin. Un outil en bon état sera efficace, plus facile à contrôler et préviendra les problèmes de fonctionnement. Vérifiez les composants de l’outil avant chaque usage. Réparez ou remplacez les composants endommagés ou usés.

  • Page 34: Mise Au Rebut

    9270984 Chasse-neige universel pour VUTT, 72 po V 4,0 ENTREPOSAGE • Entreposez la lame si vous prévoyez ne pas l’utiliser pendant une période prolongée. • Rangez-le toujours dans un endroit sec et sécuritaire. SORTIE D'ENTREPOSAGE Inspectez la lame après un entreposage pour vous assurer qu’elle est en bon état de marche.
  • Page 35 V 4,0 Chasse-neige universel pour VUTT, 72 po 9270984 RÉPARTITION DES PIÈCES Visitez www.princessauto.com pour plus d'informations...

  • Page 36: Liste Des Pièces

    9270984 Chasse-neige universel pour VUTT, 72 po V 4,0 LISTE DES PIÈCES DESCRIPTION QTÉ M10 contre-écrou Rondelle 45 x 12 x 4.5 Blade Rondelle 36 x 12 x 4.5 Sabot de réglage de la hauteur Rondelle 24 x 12 x 1.5 Écrou M12...
