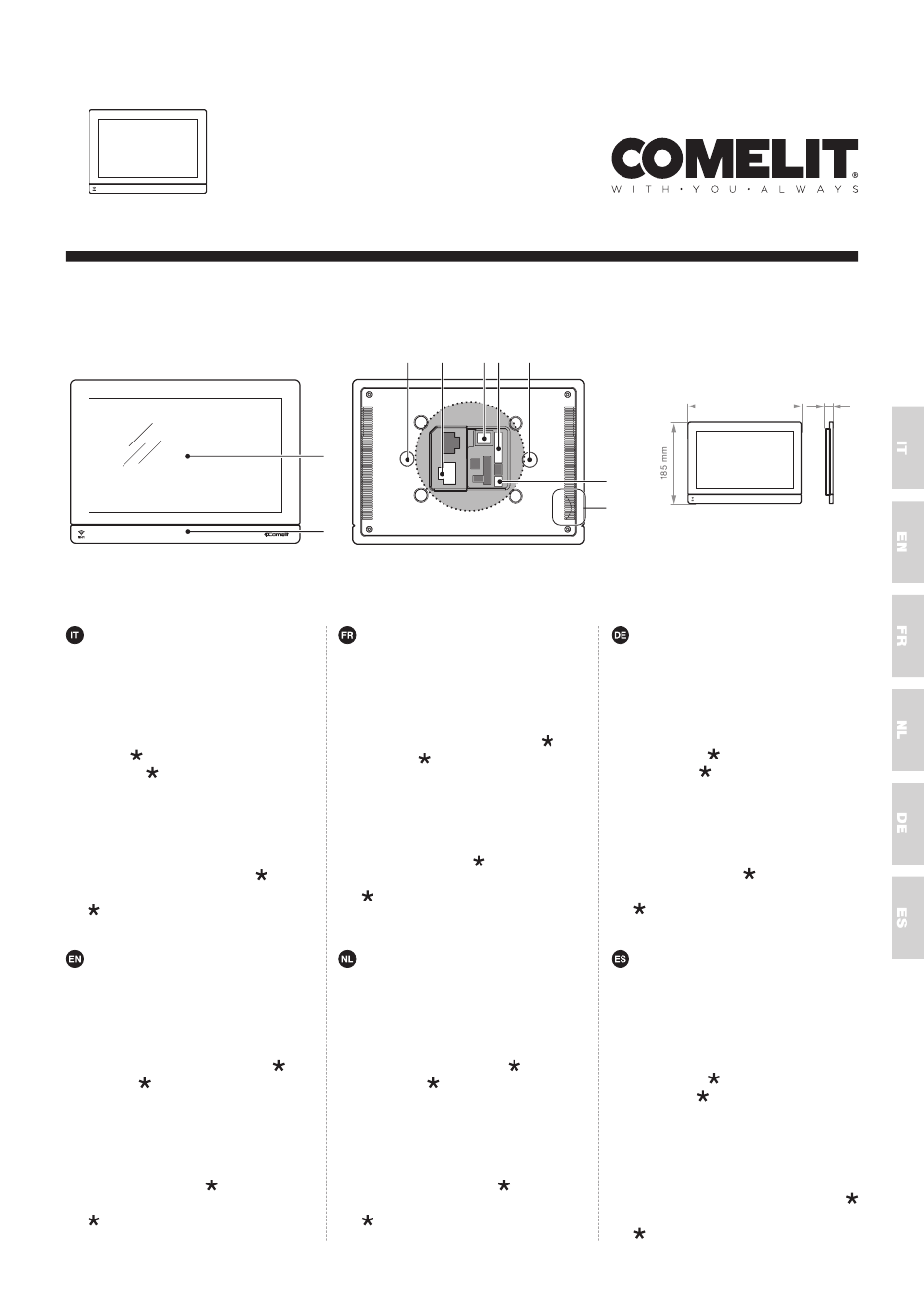

Comelit Venice XL Manager Technical Manual

Venice XL Manager
SHMAN010WA
T E C H N I C A L M A N U A L
art. SHMAN010WA
1. LCD Display, Touch screen, 10" 16:9,
Pixel 1280x800
2. Microfono
3. 2 magneti di fissaggio del dispositivo alla
staffa
4. RJ45 (NO PoE)
5. Alimentazione: 12VDC tramite
POESPLITTER (distanza max. 1m) o 18-24
VDC
6. Ingressi
AL - Ingresso allarme
PAN - Ingresso panico
IN1 - Ingresso ausiliario
GND- Riferimento per gli ingressi
12V OUT – Non usato
A4...A8 – Non usato
7. Ingresso Chiamata Fuori Porta
8. Altoparlante
Cavo in dotazione
1. LCD Display, Touch screen, 10" 16:9, Pixel
1280x800
2. Microphone
3. 2 magnets for securing the device to the
backplate
4. RJ45 (NO PoE)
5. Power supply: 12 VDC via POESPLITTER
(max. distance 1 m) or 18-24 VDC
6. Inputs
AL - Alarm input
PAN - Panic input
IN1 - Auxiliary input
GND- Reference for inputs
12V OUT – Not used
A4...A8 – Not used
7. Floor door call input
8. Loudspeaker
Cable supplied
3 4 5 6
1
2
1. Écran LCD, Écran tactile, 10 pouces 16:9,
Pixels 1280x800
2. Micro
3. 2 aimants de fixation du dispositif sur
l'étrier
4. RJ45 (NO PoE)
5. Alimentation : 12 Vcc via POESPLITTER
(distance maxi 1m) ou 18-24 Vcc
6. Entrées
AL - Entrée alarme
PAN - Entrée panique
IN1 - Entrée auxiliaire
GND- Référence pour les entrées
12V OUT – Non utilisé
A4...A8 – Non utilisé
7. Entrée appel palier
8. Haut-parleur
Câble compris
1. Lcd-display, touchscreen 10" 16:9 pixel
1280x800
2. Microfoon
3. 2 magneten voor bevestiging van het
apparaat aan de muurplaat
4. RJ45 (NO PoE)
5. Voeding: 12 Vdc via POESPLITTER (max.
afstand 1 m) of 18-24 Vdc
6. Ingangen
AL - Alarmingang
PAN - Paniekingang
IN1 - Extra ingang
GND- Ingangsreferentie
12V OUT – Niet in gebruik
A4...A8 – Niet in gebruik
7. Ingang oproep etagebel
8. Luidspreker
Kabel meegeleverd
3
7
8
1. LCD Display, Touchscreen, 10" 16:9, Pixel
1280x800
2. Mikrofon
3. 2 Magnete zur Befestigung des Gerätes
an der Halterung
4. RJ45 (NO PoE)
5. Stromversorgung: 12 VDC mittels
POESPLITTER (Abstand max. 1m) oder
18-24 VDC
6. Eingänge
AL - Alarmeingang
PAN - Panikeingang
IN1 - Zusatzeingang
GND- Markierung für die Eingänge
12V OUT – Nicht benutzt
A4...A8 – Nicht benutzt
7. Eingang Etagenruf
8. Lautsprecher
Mitgeliefertes Kabel
1. Pantalla táctil de LCD de 10" 16:9,
1280x800 píxeles
2. Micrófono
3. 2 imanes de fijación del dispositivo a la
placa soporte
4. RJ45 (NO PoE)
5. Alimentación: 12 VCC mediante
POESPLITTER (distancia máx. 1 m) o
18-24 VCC
6. Entradas
AL - Entrada para alarma
PAN - Entrada para pánico
IN1 - Entrada auxiliar
GND- Referencia para las entradas
12V OUT – No se utiliza
A4...A8 – No se utiliza
7. Entrada para llamada del timbre de planta
8. Altavoz
Cable de serie
260 mm 17 mm
