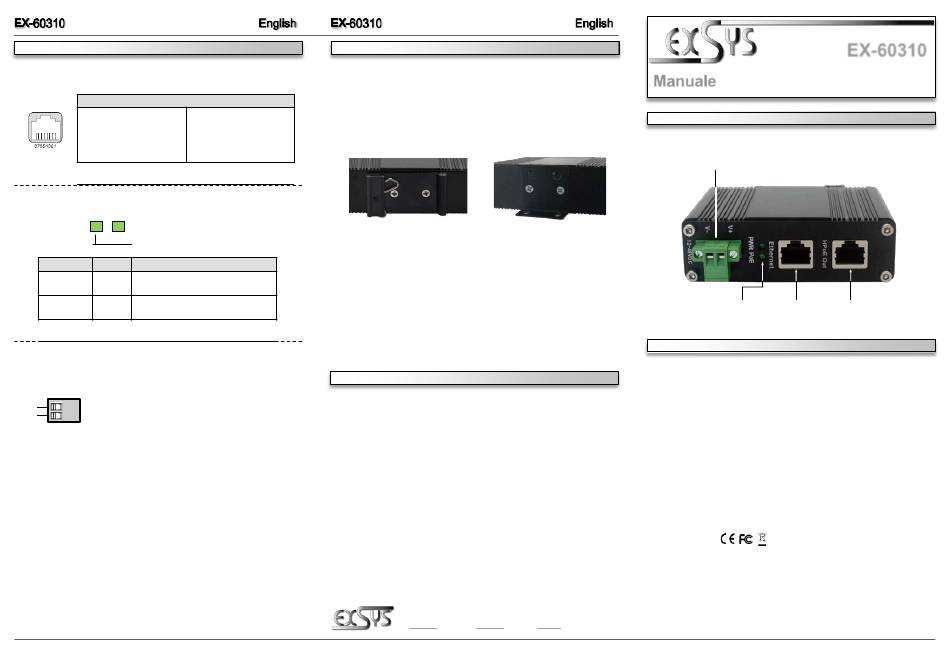

Exsys EX-60310 Manual

CONNECTORS & LED'S
RJ45 Port:
RJ45 Port
Pin Signal PoE
1 BI_DA+ VCC+
2 BI_DA- VCC+
3 BI_DB+ VCC-
4 BI_DC+ VCC+
Status LEDs:
PoE LED
Power LED
LED Name Color LED Function
On: Powered
Power Green
Off: no power connection
PoE Green On: PoE activated
Blinking: Power Device (PD) detected
Off: no (PD) device connected
12V to 48V T-Block:
ATTENTION!
V+
Please pay attention to the correct polarity!
V-
Never connect the power supply to the terminal block while it
is switched on!
5
HARDWARE INSTALLATION
Please read the following installation instructions.
1. Install the EX-60310 on a mounting rail using the DIN-Rail kit or on the wall using the wall
mounting brackets.
Pin Signal PoE
5 BI_DC- VCC+
The DIN-Rail Kit is pre-assembled with
6 BI_DB- VCC-
two screws on the rear side
7 BI_DD+ VCC-
8 BI_DD- VCC-
2. Connect the power connector of the optionally available power supply to the terminal block
and turn on the power supply.
3. When the power is turned on, the PWR indicator lights up. If the indicator is not lit, check
for proper connection to the power supply.
4. Connect your router to the RJ45 input of the PoE injector.
5. Now connect your PoE PD device to the PoE port.
6. If all cables are connected correctly, the indicators light according to the port status of the
LEDs (page 5).
CLEANING
To clean the device, please use only a dry, non-fibrous cloth and remove the dirt with light
pressure. In the area of the connections, please make sure that no fibers of the cloth are left in
the socket. Attention! Never use a moist or wet cloth for cleaning!
To install the wall mount, the DIN-
Rail kit must be replaced by the
mounting bracket
Germany: Sw itzerland: Italy:
EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH EXSYS Italia SRL
Industriestrasse 8 Dübendorfstrasse 17
Via Belvedere, 45/B
61449 Steinbach 8602 Wangen 22100 Como
www.exsys.de www.exsys.ch www.exsys.it
6
Manuale
Vers. 1.0 / 03.10.22
STRUTTURA
T-Block 12-48V
per alimentazione
opzionale
RJ45-Uplink
LED di
(dati)
funzionamento
DESCRIZIONE & DATI TECNICI
Con l'iniettore PoE Gigabit Ethernet EX-60310 in un robusto alloggiamento in metallo è possibile fornire
tensione ai dispositivi finali come telefoni IP, telecamere IP, punti di accesso WLAN, ecc. tramite il cavo di
rete. È conforme allo standard PoE+ IEEE 802.3at. La potenza massima (PD) sulla porta PoE è 12,95 W
nel tipo 1 e 25,5 W nel tipo 2 ed è possibile anche LTPoE++ fino a 60 W. L'alimentazione viene fornita da
un alimentatore esterno opzionale tramite la morsettiera +12~48V. L'EX-60310 garantisce una
trasmissione dati sicura e prestazioni eccellenti fino a 1000 Mbit/s. Grazie al robusto alloggiamento in
metallo e all'ampio intervallo di temperatura operativa da -40°C a 80°C, è adatto per una varietà di
applicazioni anche in ambienti difficili. La fornitura comprende un kit guida DIN (preassemblato) e una
staffa per il montaggio a parete.
Compatibilità: Gigabit Ethernet 10/100/1000Base-T
PoE: IEEE 802.3af/at (PoE+)
PoE (PSE): Typ 1 = 15.4W / Typ 2 = 34.2W / LTPoE++ = 60W
Sistema Operativo:
Tutti i Sistemi Operativi
Attacchi: 2x RJ45-Buchse, 1x Terminal Block 12~48VDC
Confezione:
EX-60310, kit guida DIN (preassemblato) e una staffa per il
montaggio a parete, Manuale
Certificati:
1
EX-60310
RJ45-Downlink
(PoE/Dati)
