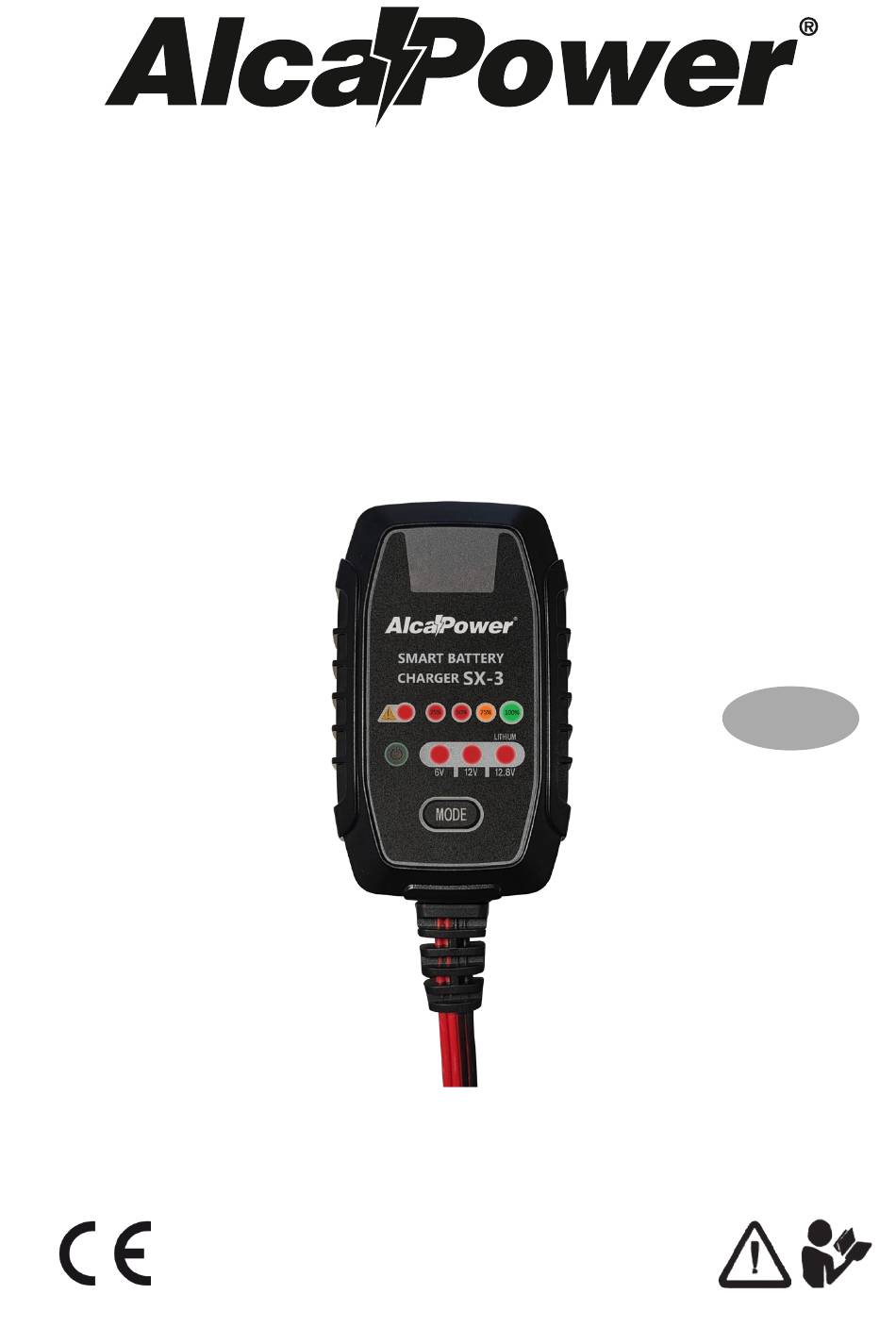

- Page 1 SX-3 702908 SMART BATTERY CHARGER PER BATTERIE AL PIOMBO 12V, 6V e LiFePO4 12.8V ITALIANO Manuale Utente www.alcapower.com...
-
Page 2: Avvertimenti Di Sicurezza
INTRODUZIONE Grazie per aver scelto un prodotto AlcaPower. Potete essere certi che il prodotto da voi acquistato è tra i migliori attualmente disponibili sul mercato. Leggete questo manuale molto attentamente e conservatelo per consultazioni future. AlcaPower SX-3 è un caricabatteria intelligente, multi fase e dotato di microcontrollere che permette di gestire la carica ed il mantenimento di batterie a base di piombo acido (WET, AGM, VRLA e GEL) con tensione nominale di 6V e 12V. -
Page 3: Accessori In Dotazione
• Durante la carica della batteria installata a bordo del veicolo il motore deve essere tenuto spento. • Durante la ricarica la batteria deve essere collocata in un ambiente ben ventilato. • Pericolo di ustioni chimiche! L’acido della batteria è altamente corrosivo. Se la vostra pelle o gli occhi entrano in contatto con l’acido, sciacquare immediatamente le parti interessate con acqua corrente fredda e consultare tempestivamente un medico. -
Page 4: Operazioni Preliminari
• Se la batteria è installata all’interno di un veicolo osservare le indicazioni impartite dal fabbricante del veicolo. • Collegare il caricabatteria SX-3 alla presa della rete elettrica AC. Tutti i LED faranno due lampeggi, poi il LED Stand by rimarrà illuminato di colore blu. - Page 5 • Se la batteria può essere caricata, SX-3 avvia la carica della batteria. I LED di indicazione dello stato di carica (LED 25%, LED 50% ecc.) si illuminano in sequenza. Il caricabatteria continua il processo di carica secondo la modalità...
-
Page 6: Fasi Di Carica
2.5A fino al raggiungimen- 2.5A fino al raggiungimen- massima to di 6.9V. to di 13.8V. 40 ore, poi SX-3 Corrente di carica pari a Corrente di carica pari a 5. Carica ad intensità si porta in moda- 1.5A fino al raggiungimen- 1.5A fino al raggiungimen-... - Page 7 Tabella Modalità LITHIUM Tempo massimo LITHIUM SX-3 consente la selezione di questa 1. Diagnosi 3 secondi modalità se la tensione della batteria è compresa tra 11.6V~13.8V. 2. Ripristino 2 ore Non disponibile 3. Carica d’avvio (*) 4. Carica ad intensità massi- Corrente di carica pari a 2.5A fino al...
-
Page 8: Funzioni Speciali
Tempo di Pausa / Fase di Verifica. Questa funzione permette a SX-3 di assicurarsi che la batteria sia in grado di contenere tutta l’e- nergia immagazzinata (verifica della capacità). A seguito di ciò, prima di avviare la fase di manteni- mento, il caricabatteria avvia una fase di verifica la cui durata è... - Page 9 Illuminato: SX-3 correttamente collegato alla rete elettrica e nessuna batteria collegata. LED Stand by Colore blu. Spento: SX-3 non collegato alla rete elettrica oppure batteria in carica. Tabella Indicazioni del LED Errore e Relative LED rosso e giallo lampeg- LED Errore Anomalie giante: 0.5s ON e 0.5s OFF.
-
Page 10: Caratteristiche Tecniche
Peso (accessori esclusi) 190g (*) Se si collega una batteria con capacità superiore a quella consigliata, SX-3 provvederà a caricarla comunque anche se i tempi possono allungarsi imprevedibilmente. SMALTIMENTO. Il simbolo del cassonetto barrato indica che alla fine della vita utile il prodotto deve essere raccolto separatamente dagli altri rifiuti. - Page 11 DIMENSIONI 19mm 18.3mm 34mm 68.4mm 46mm 400mm 400mm...
- Page 12 Nota: le immagini di questo manuale sono solo di riferimento, non sono contrattuali e possono differire dal prodotto reale. Nota: AlcaPower Distribuzione Srl si riserva il diritto di apportare modifiche al presente manua- le, senza preavviso e responsabilità alcuna. AlcaPower - 702908 - Manuale Utente R1 [25/07/2024] © Tutti i diritti sono riservati.
- Page 13 SX-3 702908 SMART BATTERY CHARGER FOR 6V, 12V LEAD BATTERIES AND 12.8V LiFePO4 BATTERIES ENGLISH User Manual www.alcapower.com...
-
Page 14: Safety Warnings
INTRODUCTION Thank you for choosing an AlcaPower product. You can be sure that the product you have purcha- sed is one of the best that is currently available on the market. Before using the product, please read this manual very carefully and keep it for further reference. -
Page 15: Included Accessories
• While charging, the battery should be placed in a well-ventilated area. • Chemical burn hazard! Battery acid is highly corrosive. If your skin or eyes come into contact with the acid, immediately rinse the affected areas with cold running water and consult a doctor promptly. -
Page 16: Preliminary Operations
• If the battery is installed inside a vehicle, observe the instructions given by the vehicle manu- facturer. • Connect the SX-3 battery charger to the AC mains socket. All the LEDs will flash twice, then the Stand by LED will remain lit blue. -
Page 17: Battery Charging Modes
Note: SX-3 is equipped with memory function. If the AC mains goes out, when it returns, the SX-3 will start charging the battery again from the last mode selected. The memory function is not available for LITHIUM mode. -
Page 18: Charging Steps
2.5A until reaching 6.9V. 2.5A until reaching 13.8V. 40 hours, then Charging current equal to Charging current equal to 5. Bulk 2 SX-3 goes into 1.5A until reaching 7.1V. 1.5A until reaching 14.1V. Error mode. Charging current equal to Charging current equal to 6. - Page 19 LITHIUM mode table Maximum time LITHIUM SX-3 allows selection of this mode 1. Diagnosis 3 seconds if the battery voltage is between 11.6V~13.8V. 2. Recovery 3. Soft start (*) Charging current equal to 2.5A until 4. Bulk 1 reaching 13.8V.
-
Page 20: Special Functions
SPECIAL FUNCTIONS Memory Function. The SX-3 battery charger remembers the last charging mode chosen. In the event that the AC mains goes out, when it returns, the SX-3 will return to charging the battery according to the previously set mode. The memory function is not available for LITHIUM mode. -
Page 21: Led Indications
ON: SX-3 correctly connected to the mains and no batteries connected. Stand by LED Blue color OFF: SX-3 not connected to the mains or battery charging. The LED flashes red and Table of Error LED Indications and Related Error LED yellow: 0.5s ON and 0.5s... -
Page 22: Technical Characteristics
Weight (excluding accessories) 190g (*) if you connect a battery with a capacity higher than the recommended one, SX-3 will charge it anyway even if the times may take longer unpredictably. DISPOSAL. The crossed dustbin symbol reported on the product indicates that, at the end of its useful life, the product must be collected separately from other waste. - Page 23 DIMENSIONS 19mm 18.3mm 34mm 68.4mm 46mm 400mm 400mm...
- Page 24 Note: All pictures shown in this manual are for illustration purpose only, are not contractual and may differ from the actual product. Note: AlcaPower Distribuizione Srl reserves the right to make changes to this manual without prior notice and liability.
