Tech Controllers Sinum PS-02m Manual

PS-02m
PS-02m
www.sinum.eu
PL
Moduł PS-02m to urządzenie elektroniczne wyposażone w dwa przekaźniki beznapięciowe
pozwalające sterować dwoma niezależnymi urządzeniami. Przeznaczone jest do montażu
na szynie DIN. Łączność z Centralą Sinum odbywa się przewodowo.
Opis
- Zasilanie
- Komunikacja
, - Stan wyjścia beznapięciowego (załączony/wyłączony)
Praca ręczna
Aby przejść w tryb pracy ręcznej należy nacisnąć przycisk pracy ręcznej 1 . Do
przełączenia w pracy ręcznej sterowanymi wyjściami służy przycisk rejestracji 2 .
Za pomocą przycisku 1
poprzez jednokrotne naciśnięcie wymuszamy zmianę
stanu (załącz/wyłącz), o poprawności wykonania procesu świadczy sygnał świetlny
z diody podpisanej cyframi 1 - 2. Aktywny tryb ręczny wyłącza zdolność manipulacji
stykiem z poziomu strony internetowej lub aplikacji. Aby wyłączyć tryb pracy ręcznej
należy ponownie nacisnąć oraz przytrzymać przycisk 1 przez około 1-2 sekund. Po
wyłączeniu trybu pracy ręcznej, gasną wszystkie diody stanów wyjść i wracają do stanów
ustawionych w aplikacji Sinum.
Rejestracja urządzenia do systemu Sinum
Urządzenie należy połączyć z Centralą Sinum za pomocą złącza SBUS 3 , a następnie
należy wpisać w przeglądarce adres Centrali Sinum i zalogować się do urządzenia.
W panelu głównym kliknąć kolejno zakładki Ustawienia > Urządzenia > Urządzenia
SBUS > + > Dodaj urządzenie. Następnie na urządzeniu krótko nacisnąć przycisk
rejestracji 2 . Po prawidłowo przeprowadzonym procesie rejestracji na ekranie
pojawi się odpowiedni komunikat. Dodatkowo użytkownik ma możliwość nadania nazwy
urządzenia oraz przypisania go do określonego pomieszczenia.
Identyfikacja urządzenia w systemie Sinum
Aby zidentyfikować urządzenie w Centrali Sinum należy aktywować Tryb identyfikacji w
zakładce Ustawienia > Urządzenia > Urządzenia SBUS > + > Tryb identyfikacji
oraz przytrzymać przycisk pracy ręcznej na urządzeniu przez 3-4 sekundy. Odpowiednie
urządzenie na ekranie zostanie podświetlone.
Dane techniczne
Napięcie zasilania
Maksymalny pobór mocy
Maksymalne obciążenie wyjścia
Temperatura pracy
Dopuszczalna wilgotność wzgl. otoczenia
* Kategoria obciążenia AC1: jednofazowe, rezystancyjne lub lekko indukcyjne obciążenie AC.
** Kategoria obciążenia DC1: prąd stały, obciążenie rezystancyjne lub lekko indukcyjne.
Uwagi
Firma Tech Sterowniki nie ponosi odpowiedzialności za szkody powstałe na skutek
niewłaściwego użytkowania systemu. Producent zastrzega sobie prawo do udoskonalania
urządzeń, aktualizowania oprogramowania oraz związaną z nimi dokumentacją. Grafiki
mają charakter poglądowy i mogą nieco odbiegać od rzeczywistego wyglądu. Schematy
są przykładowe. Wszelkie zmiany są na bieżąco aktualizowane na stronie internetowej
producenta.
Przed przystąpieniem do użytkowania urządzenia należy przeczytać uważnie poniższe
przepisy. Nieprzestrzeganie tych instrukcji może być przyczyną obrażeń ciała i uszkodzeń
urządzenia. Urządzenie nie może być wykorzystywane niezgodnie z jego przeznaczeniem.
Montażu powinna dokonać osoba posiadająca odpowiednie kwalifikacje. Urządzenie nie
jest przeznaczone do obsługi przez dzieci. Urządzenie elektryczne pod napięciem. Przed
dokonaniem jakichkolwiek czynności związanych z zasilaniem (podłączanie przewodów,
instalacja urządzenia itd.) należy upewnić się, że urządzenie nie jest podłączone do sieci.
Urządzenie nie jest wodoodporne.
Produktu nie wolno wyrzucać do zwykłych pojemników na odpady.
Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do
wyznaczonego punktu zbiórki w celu recyklingu odpadów powstałych
ze sprzętu elektrycznego i elektronicznego.
Deklaracja zgodności UE
Tech Sterowniki II Sp. z o.o. ul. Biała Droga 34, Wieprz (34-122)
deklaruje z pełną odpowiedzialnością, że moduł PS-02m jest zgodny z dyrektywą:
• 2014/35/UE • 2009/125/WE
• 2014/30/UE • 2017/2102/UE
Do ocen zgodności zastosowano normy zharmonizowane:
• PN-EN 60669-1:2018-04
• PN-EN 60669-1:2018-04/AC:2020-04E
• PN-EN 60669-2-5:2016-12
• EN IEC 63000:2018 RoHS
Wieprz, 10.10.2023
Pełny tekst deklaracji zgodności UE oraz instrukcja obsługi dostępne po zeskanowaniu
kodu QR lub na stronie www.techsterowniki.pl/manuals
PL
1
EN
2
CZ
SK
DE
HU
RU

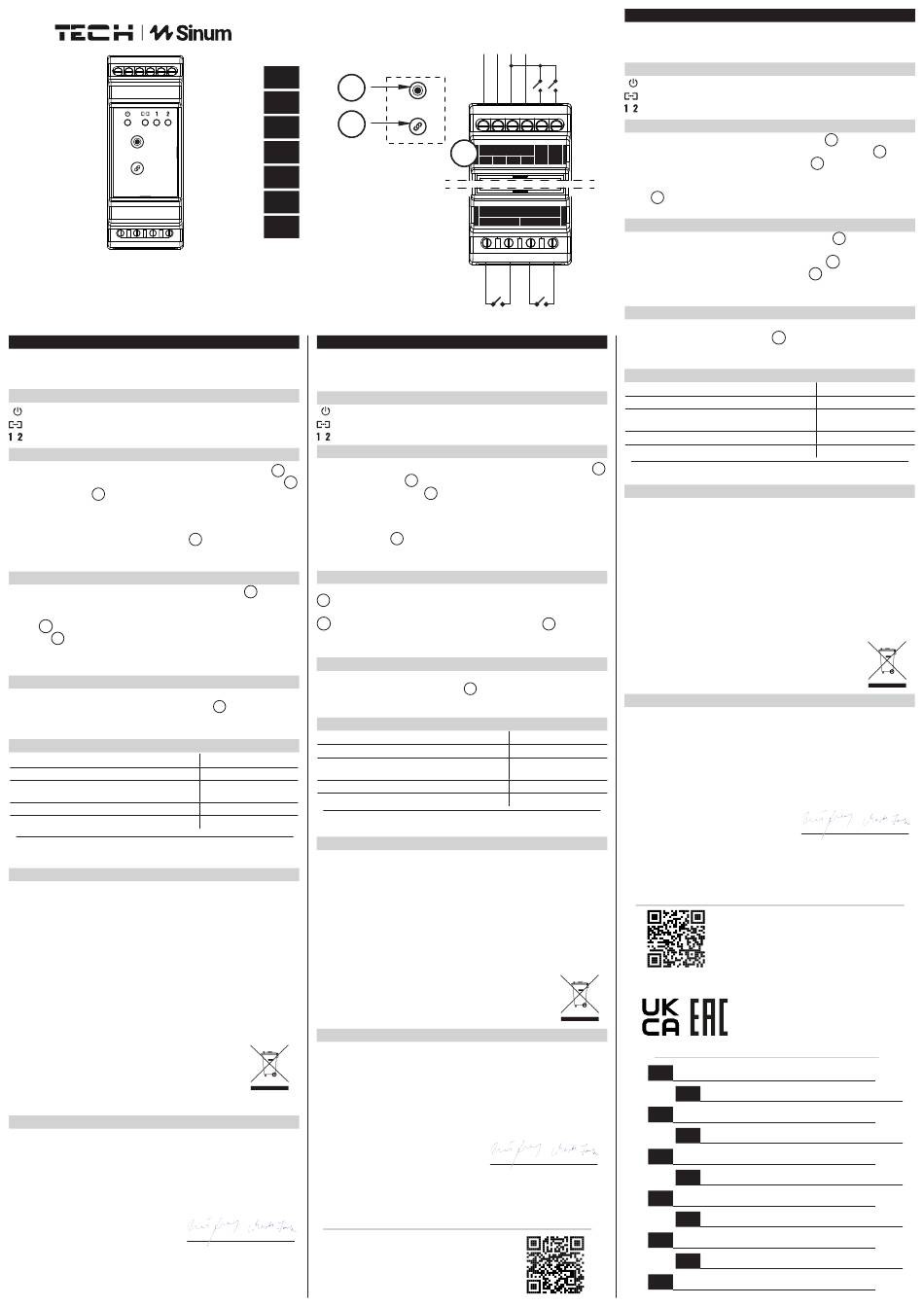

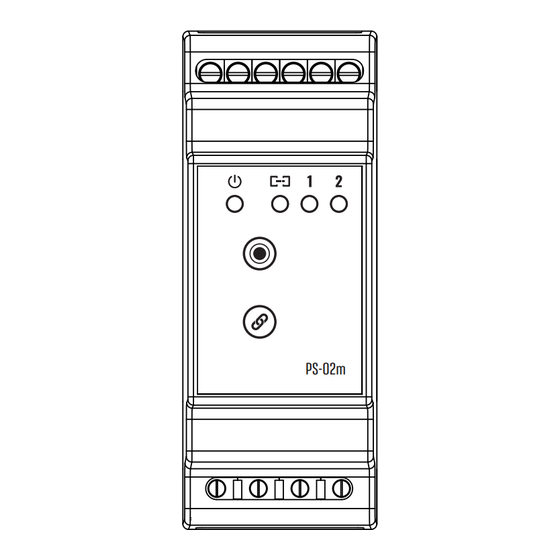

The PS-02m module is an electronic device equipped with 2 independent
voltage-free relays enabling the user to control 2 independent devices. It is designed to be
mounted on a DIN rail. It communicates with the Sinum central device by wire.
- Power supply
- Communication
, - Current status of the voltage-free output (ON/OFF)
In order to switch to the manual operation mode, press the manual operation button 1 .
The registration button 2 is used to switch between the controlled outputs in the
manual mode. Using the button 1 (pressing it once), the user forces a change of the
status (ON / OFF) - if the process has been successful, it is confirmed by a light signal
from the LED labelled 1-2. When the manual mode is on, it is impossible to control the
contact via the website or the application. To disable the manual operation mode, press
and hold the button
has been switched off, all the output status LEDs go off and resume the state set in the
Sinum application.
How to register the device in the sinum system
The device should be connected to the Sinum central device using the SBUS connector
3 , and then enter the address of the Sinum central device in the browser and log in
to the device. In the main panel, click the Settings > Devices > SBUS devices >
+ > Add device. Then briefly press the registration button 2 on the device.
After a properly completed registration process, an appropriate message will appear on
the screen. Additionally, the user can name the device and assign it to a specific room.
How to identify the device in the Sinum system
To identify the device in the Sinum Central, activate the Identification Mode in the
Settings > Devices > SBUS Devices > + > Identification Mode tab and hold
the manual operation button on the device for 3-4 seconds. The device used will be
highlighted on the screen.
Power supply
Max. power consumption
24V DC ±10%
Maximum output load
1W
5A (AC1)* / 200W (LED)
Operation temperature
2A / 30V (DC1)**
Acceptable ambient relative humidity
5°C ÷ 50°C
* AC1 load category: single-phase, resistive or slightly inductive AC load
<80% REL.H
** DC1 load category: direct current, resistive or slightly inductive load.
TECH Controllers is not responsible for any damages resulting from improper use of the
system. The manufacturer reserves the right to improve devices, update software and
related documentation. The graphics are provided for illustration purposes only and may
differ slightly from the actual look. The diagrams serve as examples. All changes are
updated on an ongoing basis on the manufacturer's website.
Before using the device for the first time, read the following regulations carefully. Not
obeying these instructions may lead to personal injuries or controller damage. The device
should be installed by a qualified person. It is not intended to be operated by children.
It is a live electrical device. Make sure the device is disconnected from the mains before
performing any activities involving the power supply (plugging cables, installing the device
etc.). The device is not water resistant.
The product may not be disposed of to household waste containers.
The user is obliged to transfer their used equipment to a collection point
where all electric and electronic components will be recycled.
Tech Sterowniki II Sp. z o.o. ul. Biała Droga 34, Wieprz (34-122)
Hereby, we declare under our sole responsibility that the modul PS-02m
is compliant with Directive :
• 2014/35/UE
• 2014/30/UE
For compliance assessment, harmonized standards were used:
• PN-EN 60669-1:2018-04
• PN-EN 60669-1:2018-04/AC:2020-04E
• PN-EN 60669-2-5:2016-12
• EN IEC 63000:2018 RoHS
Wieprz, 10.10.2023
The full text of the EU declaration of conformity and the user manual are available after
scanning the QR code or at www.tech-controllers.com/manuals
Paweł Jura Janusz Master
Prezesi firmy
www.tech-controllers.com/manuals
24V
A B + -
3
SBUS
I1 I2
A B VCC GND
Styki beznapięciowe
1 2
EN
Description
Manual mode
1 again and hold it for 1-2 seconds. Once the manual mode
Technical data
24V DC ±10%
1W
5A (AC1)* / 200W (LED)
2A / 30V (DC1)**
5°C ÷ 50°C
<80% REL.H
Notes
EU Declaration of conformity
• 2009/125/WE
• 2017/2102/UE
Paweł Jura Janusz Master
Prezesi firmy
Made in Poland
CZ
Modul PS-02m to je elektronické zařízení, které je vybaveno dvěma relé s beznapěťovými
kontakty a může proto ovládat až 2 různá nezávislá zařízení. Modul je určený pro montáž
na DIN lištu. Komunikace mezi modulem a ústřednou Sinum probíhá drátově.
Popis
- Napájení
- Komunikace
, - Stav beznapěťového výstupu (zapnutý/vypnutý)
Ruční provoz
Ruční provoz se zapíná stlačením tlačítka ruční provoz 1 . Volbu požadovaného
výstupu, který chceme zapnout, se provádí stlačením registračního tlačít 2 . Zapnutí
a vypnutí zvoleného výstupu se provádí stlačením tlačítka 1 . Zapnutí výstupu signalizuje
příslušná kontrolka 1–2. Zapnutý ruční režim blokuje možnost dálkového ovládání výstupu
skrze internet nebo aplikaci. Pokud chcete vypnout ruční režim, opět stiskněte a podržte
tlačítko 1 po dobu 1-2 sekund. Po vypnutí ručního režimu všechny kontrolky výstupů
zhasnou a vrátí se do stavů nastavených v aplikaci Sinum.
Registrace zařízení k systému sinum
Zařízení připojte k ústředně Sinum pomocí konektoru SBUS 3 , poté zadejte adresu
ústředny Sinum do prohlížeče a přihlaste se k zařízení. Na hlavním panelu postupně
rozklikneme: Nastavení > Zařízení > Zařízení SBUS > + > Přidejte zařízení.
Následně na modulu krátce stlačit registrační tlačítko 2 . Pokud registrace proběhla
úspěšně, pak se na obrazovce objeví odpovídající zpráva. Dále můžeme změnit název
modulu a přiřadit ho k určité místnosti.
Identifikace zařízení v systému Sinum
Chcete-li identifikovat zařízení v ústředně Sinum, aktivujte režim identifikace v záložce:
Nastavení > Zařízení > Zařízení SBUS > + > Režim identifikace a podržte ruční
provoz tlačítko na zařízení po dobu 3-4 sekund. Odpovídající zařízení se na obrazovce
zvýrazní.
Technické údaje
Napájení
Příkon
Maximální zatížení výstupů
Provozní teplota
Okolní vlhkost vzduchu
* Kategorie zátěže AC1: střídavý proud, jednofázová, odporová nebo mírně induktivní zátěž.
** Kategorie zátěže DC1: stejnosměrný proud, odporová nebo mírně indukční zátěž.
Upozornění
Firma Tech Sterowniki nenese žádnou zodpovědnost škody vzniklé v důsledku jiného
užívání zařízení, než je jeho určení vymezené v návodu k použití. Výrobce si vyhrazuje
právo na zlepšování zařízení, aktualizace programu a dokumentace. Všechna grafická
vyobrazení obsažená v dokumentu mají pouze informativní charakter. Schémata jsou
pouze příkladová. Veškeré změny jsou průběžně aktualizovány na internetové stránce
výrobce.
Před uvedením do provozu je nutné se nejdříve seznámit se zde uvedenými pokyny.
Nedodržení těchto ustanovení může vést ke zranění nebo úrazu osob a poškození zařízení.
Montáž a zapojení zařízení může vykonat pouze osoba s odpovídajícím oprávněním pro
elektrická zařízení. Obsluha zařízení není určena dětem. Elektrické zařízení pod napětím.
Před zahájením jakýchkoliv činností spojených s napájením (připojování vodičů, instalace
zařízení apod.) je třeba se ujistit, že zařízení je odpojené od elektrické sítě. Zařízení není
voděodolné.
Produkt se nesmí vyhazovat do běžného komunálního odpadu.
Povinností uživatele je odevzdat opotřebené zařízení do určeného
sběrného místa za účelem recyklace elektrického a elektronického
odpadu.
EU Prohlášení o shodě
Tech Sterowniki II Sp. z o.o. ul. Biała Droga 34, Wieprz (34-122), Polsko, tímto
prohlašuje, že modul PS-02m je ve shodě s harmonizačními právními předpisy Evropské
unie a splňuje směrnice Evropského parlamentu a Rady:
• 2014/35/UE • 2009/125/WE
• 2014/30/UE • 2017/2102/UE
Byly použity následující harmonizované normy a technické specifikace:
• PN-EN 60669-1:2018-04
• PN-EN 60669-1:2018-04/AC:2020-04E
• PN-EN 60669-2-5:2016-12
• EN IEC 63000:2018 RoHS
Wieprz, 10.10.2023
Úplné znění EU prohlášení o shodě a návod k obsluze jsou k dispozici po naskenování
QR kódu nebo na: www.tech-controllers.com/manuals
www.techsterowniki.pl/manuals
Wyprodukowano w Polsce
TECH STEROWNIKI II Sp. z o.o.
Service
tel: +48 33 875 93 80
PL
serwis.sinum@techsterowniki.pl
tel: +48 33 875 93 80 www.tech-controllers.com
EN
support.sinum@techsterowniki.pl
tel: +420 733 180 378 www.tech-controllers.cz
CZ
cs.servis@tech-reg.com
tel: +421 918 943 556 www.tech-reg.sk
SK
sk.servis@tech-reg.com
tel. +48 33 875 93 80 www.tech-controllers.com
DE
support.sinum@techsterowniki.pl
tel. +31 341 371 030 www.tech-controllers.com
NL
e-mail: info@eplucon.nl
tel. +40 785 467 825 www.techsterowniki.pl/ro
RO
contact@tech-controllers.ro
tel. +36-300 919 818, +36 30 321 70 88
HU
www. tech-controllers.hu szerviz@tech-controllers.com
tel. +48 33 875 93 80 www.tech-controllers.com
ES
support.sinum@techsterowniki.pl
tel. +38 096 875 93 80 www.tech-controllers.com
UA
servis.ua@tech-controllers.com
+375 3333 000 38 (WhatsАpp, Viber, Telegram)
RU
service.eac@tech-reg.com (RU)
24V DC ±10%
1W
5A (AC1)* / 200W (LED)
2A / 30V (DC1)**
5°C ÷ 50°C
<80% REL.H
Paweł Jura Janusz Master
Prezesi firmy
ul. Biała Droga 31
34-122 Wieprz
