ABB Hazlux InduXEL222 Instruction Leaflet

—
N OT I C E D ' U T I L I S AT I O N / I N S T R U C T I O N L E A F L E T 1 41 N TC 3 1 1- I N D 0 0
Hazlux
®
InduXEL222
InduXEL222 EX ET 460L A
InduXEL222 EX ET 460L COM
FR
1. Présentation
Ces appareils d'éclairage de sécurité sont conçus pour les
atmosphères explosibles (ATEX) zone 2, 22 :
II 3 GD
Ex ec IIC T6 Gc
Ex tc IIIC T50°C Dc
Ils sont homologués NF AEAS et sont conformes aux normes :
• EN 60079-0 ; EN 60079-7 ; EN 60079-31
• NF EN 60598-2-22
• NF C 71-800 (évacuation) ou NFC 71801 (ambiance)
• NF C 71-820 et NF EN 62034 (autotest)
• UTE C71-806 (BAES NiMh)
• NF Performance SATI + NF AEAS
Luminaire classe II à température de surface limitée, adapté aux
environnements ou une accumulation de poussière conductive
est possible, suivant EN 60598-2-24, marquage
Les BAES adressables de la gamme InduXEL222
sont compatibles avec le sytème intelligent Naveo®Pro
Les licences NF sont disponibles sur notre site internet
www.kaufel.fr ou sur demande auprès du service commercial.
2.1 Caractéristiques techniques / Technical information
Désignation/
Material code
INDUXEL222 EX ET 460L A
7TCA309185R0009
INDUXEL222 EX ET 460L COM
Durée: 1 heure / Duration : 1 hour
* La batterie 4,8V - 1,1 Ah est aussi compatible pour la gamme InduXEL 222 / The Battery 4,8V - 1,1 Ah is also compatible with the range InduXEL 222
Code
Réf. internationale/ Technologie/
GID code Technology
216450 Autotestable/
257450 Adressable
7TCA309185R0010
15 mm
Ø8.5 mm
Ø100 mm
EN
1. Presentation

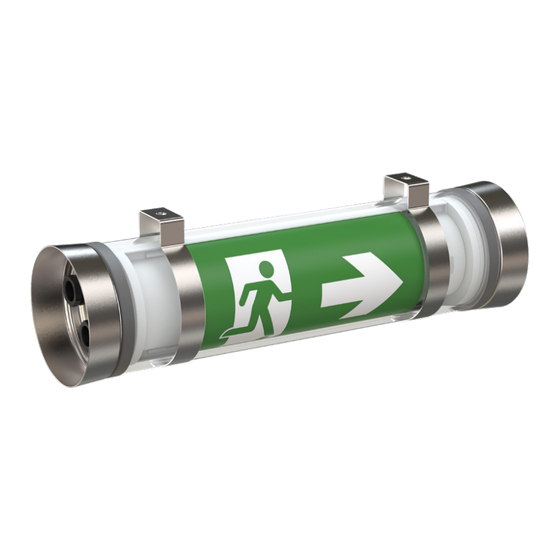

These emergency lighting units are designed for use in
potentially explosive atmospheres (ATEX) Zone 2, 22:
II 3 GD
Ex ec IIC T6 Gc
Ex tc IIIC T50°C Dc
These devices are NF AEAS approved and comply with the
following standards :
• EN 60079-0 ; EN 60079-7 ; EN 60079-31
• NF C 71-800 (sign) or NF C 71-801 (light)
• NF C 71-820 and NF EN 62034 (autotest)
• UTE C71-806 (Self-contained NiMh)
• NF Performance SATI + NF AEAS
Insulation class II luminaire with limited surface temperature,
suitable for environments where conductive dust accumulation
is possible, according to EN 60598-2-24, marking
InduXEL222 self-contained range is compatible with
the smart supervision application Naveo®Pro
NF certifications are available on our website www.kaufel.fr or on
request from our sales department.
Flux/
P/NP Lumen
IP/IK M/NM (lm)
65/07 NP
SelfTest NM
65/07 NP
NM
37 mm
220 mm
398mm
398 mm
Tension
d'alimentation / Consumption
Supply voltage
400 230V-50Hz
400 230V-50Hz
220mm
Ø20 mm
Ø108 mm
39.5 mm
Consom- *Batterie ABB
mation / (Ni-Mh)/
* ABB Battery
(W) (Ni-Mh)
1,9 4,8 V - 1,2 Ah
1,9 4,8V - 1,2 Ah
