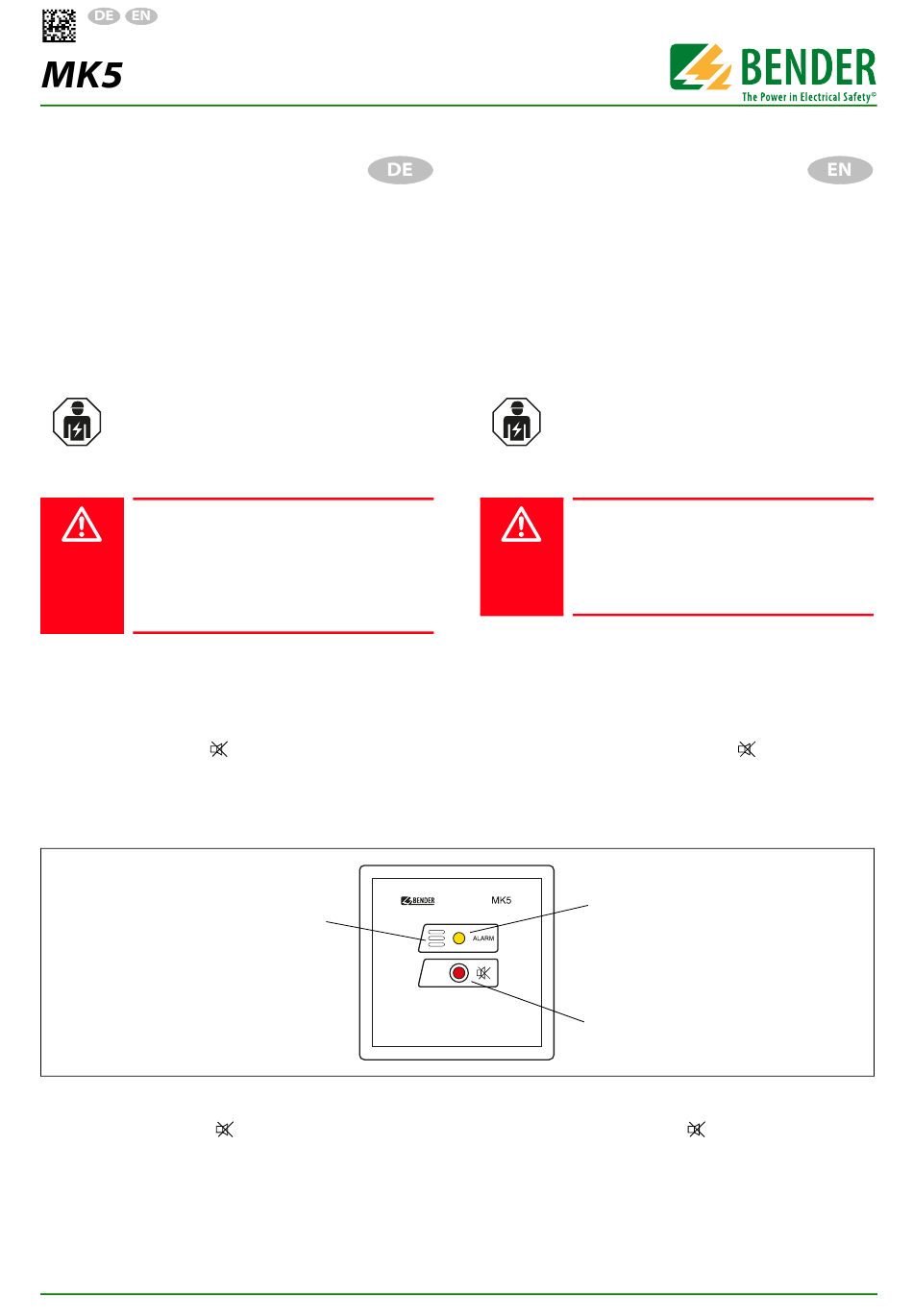

Handbuch/Manual
Meldekombination
Bestimmungsgemäße Verwendung
Die Meldekombination MK5 wird zur optischen und akustischen
Anzeige von Meldungen aus BENDER-Überwachungssystemen
und Geräten eingesetzt. Sie ist in eine Standard-Steckdosen-
Frontplatte eingebaut, so dass sie in Standard-Unterputzdosen
(60 mm) eingesetzt werden kann. Durch zwei Spannungseingän-
ge ist sie sowohl für Spannungen AC/DC 10...30 V bzw.
AC 195...253 V einsetzbar.
Sicherheitshinweise allgemein
Dieses Handbuch richtet sich an Fachpersonal der
Elektrotechnik und Elektronik! Bestandteil der Gerä-
tedokumentation sind neben diesem Handbuch die
beiliegenden „Wichtigen sicherheitstechnischen
Hinweise für Bender-Produkte".
Lebensgefahr durch Stromschlag!
Nicht fachgerecht durchgeführte Arbeiten an
elektrischen Anlagen können zu Gefahren für Ge-
GEFAHR
sundheit und Leben führen! Alle erforderlichen Ar-
beiten zum Einbau, zur Inbetriebnahme und zum
laufenden Betrieb des Gerätes oder Systems sind
durch geeignetes Fachpersonal auszuführen.
Funktionsbeschreibung
Wird zwischen den Klemmen 0 V und 10...30 V oder 0 und 230 V
eine Spannung (z. B. über einen Relaiskontakt (Schließer)) ange-
legt, ertönt ein akustisches Signal und die Alarm-LED „Alarm"
leuchtet auf. Mit der Taste „
tiert werden. Die optische Meldung bleibt solange bestehen, wie
die Spannung an den Klemmen anliegt bzw. der Kontakt ge-
schlossen ist.
Bedienelemente
1
LED „ALARM" (gelb) leuchtet wenn die Spannung anliegt.
2
Summer ertönt wenn die Spannung anliegt.
3
Taste „Summer aus" (
Signals.
MK5_D00353_00_M_DEEN/07.2018
" kann das akustische Signal quit-
2
) zur Quittierung des akustischen
Alarm indicator panel
Intended use
The alarm indicator panel MK5 is intended to be used for visual
and audible alarm indication of alarm messages from BENDER-
monitoring systems and devices. The panel is housed in a stan-
dard socket front plate, so that it can be inserted in standard
flush-mounting boxes (60 mm).
Owing to two voltage inputs the panel can be used for the volta-
ge ranges AC/DC 10...30 V and AC 195...253 V.
Safety information
This manual is intended for qualified personnel
working in electrical engineering and electronics!
In addition to this manual, the documentation of
the device includes a sheet entitled "Important sa-
fety instructions for Bender products".
Risk of fatal injury from electric shock!
Any work on electrical installations which is not
carried out properly can lead to death and injury!
DANGER
Only skilled persons are permitted to carry out the
work necessary to install, commission and run a
device or system.
Function
If a voltage is applied (e. g. via a relay contact (N/O contact)) be-
tween "0 V" and "10...30 V" or "0 and "230 V" , there will be an au-
dible signal and the LED "Alarm" will light up.
The audible signal can be muted with the "
LED remains lit as long as voltage is applied across the terminals,
resp. as long as the contact is closed.
Operating elements
1
3
1
LED "ALARM" (yellow) lights when voltage is applied.
2
Buzzer sounds when voltage is applied.
3
"Buzzer mute" button (
audible signal.
" button. The alarm
) for acknowledging the
1
