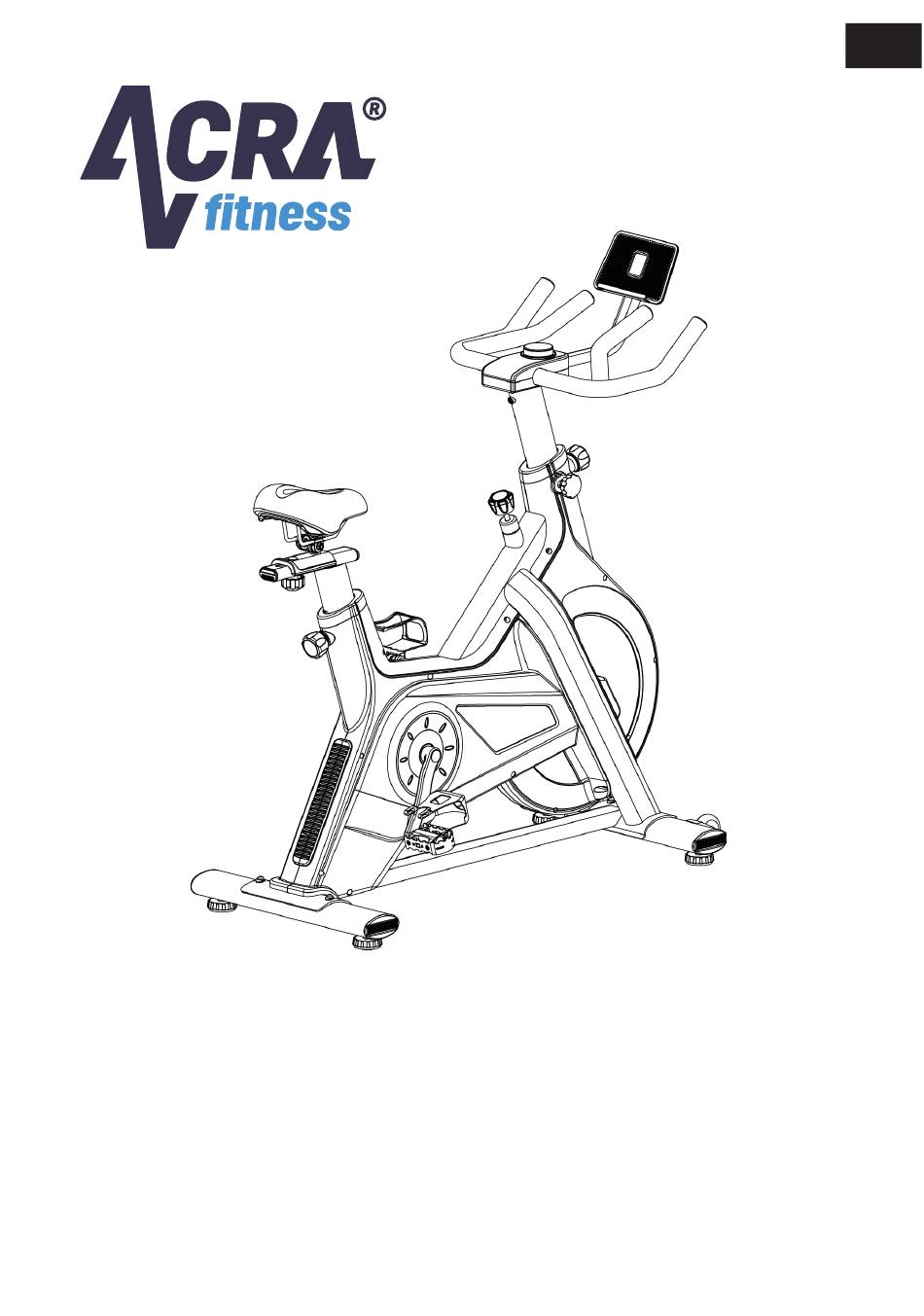

  • Page 1 SPINNING BIKE EK8705 Instruction manual Spinningové kolo BC8705 Návod k použití...
  • Page 2 Bezpečnostní opatření - před použitím si přečtěte návod k použití! 1. Tento výrobek správně sestavte z dodaných originálních dílů podle montážního návodu. Před montáží zkontrolujte, zda jsou obaly v dobrém stavu a zda jsou náhradní díly kompletní v souladu s přepravními opatřeními s odkazem na dodaný...
  • Page 3 Machine Translated by Google EXPLOZIVNÍ...
  • Page 4 Machine Translated by Google SEZNAM DÍLŮ ČÁST Č. POPIS MNOŽSTVÍ Hlavní rám 1 PC 1 PC Přední trubka 1 PC Zadní trubka 1 PC Sedlovka 1 PC Sloupek řídítek 1 PC Posuvník 1 PC Sedadlo 1 PC Řídítka 4 KS Šestihranná...
  • Page 5 Machine Translated by Google 1 PC Klika (L+R) 2 KS Přírubová matice M10 2 KS Kliková zástrčka 1 PC Pedál (L+R) 1 PC Šestihranná matice 1 PC C-svorka 2 KS Plochý šroub M5*12L 1 PC Zátka Kabel snímače 1 PC 1 PC Flexibilní...
  • Page 6 Machine Translated by Google Podložka 4 KS 3 KS Nylonová čepice M8 1 PC Setrvačník 2 KS Ložisko 1 PC Potrubí nápravy setrvačníku Podložka 3 KS 3 KS Šestihranná matice M12 2 KS Přírubová matice M12 1 PC Pouzdro 1 PC Dirigent 1 PC Adaptér...
  • Page 7 Machine Translated by Google 1 PC Kryt konzoly – dolů 1 PC Kryt konzoly - Up 4 KS Závitový šroub M3 I-Pad Holder Tube 1 PC 1 PC Příhradový šroub s hlavou Držák I-Pad 1 PC Držák I-Pad 1 PC Šroub s kulatou hlavou M6 2 KS 2 KS...
  • Page 8 Machine Translated by Google NÁVOD NA MONTÁŽ KROK 1 Připevněte zadní trubku (3) k hlavnímu rámu (1) pomocí dvou stupňovitých šroubů (9) a podložek (10). Připojte přední trubku (2) k hlavnímu rámu stejně jako zadní trubku.
  • Page 9 Machine Translated by Google KROK 2 Upevněte jezdec sedadla (6) na sedlovku (4) šroubem (43), podložkou (41) a knoflíkem (40). Potom nasaďte sedadlo (7) na jezdec sedadla.
  • Page 10 Machine Translated by Google KROK 3 Připevněte řídítka (8) na sloupek řídítek pomocí 4 sad šestihranných šroubů (73), pružných podložek (81) a plochých podložek (56). Upevněte držák i-padu (90) na řídítka pomocí šroubů (92) a propojte kabel snímače (36) s kabelem počítače (71).
  • Page 11 Machine Translated by Google KROK 4 Pedály (30L a 30R) jsou označeny „L“ a „R“ – levý a pravý. Připojte je k příslušné sadě klik. Pravá klika je na pravé straně cyklu, když na ní sedíte. Pamatujte, že pravý pedál by měl být našroubován ve směru hodinových ručiček a levý pedál proti směru hodinových ručiček.
  • Page 12 TABULKA FUNKCÍ DISPLEJE 1. PŘEHLED ZOBRAZENÍ 1. 24 světel s vnějším kruhovým efektem 2. Zobrazení tepové frekvence, jednotka „bpm 3. „1~ 16/24/32“ Zobrazení úrovně odporu, úroveň 1~ 16/24/32“ 4. Zobrazení údajů o cvičení“ „Rychlost“ „Čas“ „Vzdálenost“ „Kalorie“ 5. Zobrazení stavu bluetooth 2.
  • Page 13 4. KÓD E01 Účel: Aby se zabránilo chybám při montáži a poškození celé sady elektronických součástek způsobeným extrémně vzácnými abnormálními díly, je přidán detekční mechanismus E01 pro kabelový motor. Jak to funguje: Navíjecí kolo nemůže správně rozpoznat stav otáčení motoru. Možné...
  • Page 14 3. OTÁČENÍ KNOFLÍKU 1.Otočením knoflíku ve směru hodinových ručiček zvýšíte odpor. 2.Otáčením knoflíku proti směru hodinových ručiček snížíte odpor. 3.Při otáčení knoflíku se ozývá bzučivý zvuk Podrobný návod k obsluze 1. Po zapnutí knoflíku se ozve dlouhé pípnutí, displej knoflíku se rozsvítí a přejde do stavu READY (jak je znázorněno na obrázku 1);...
  • Page 15 3. - „Čísla hlavního okna jsou ve výchozím nastavení zobrazena jako karuselové zobrazení s rozsvícenou ikonou „SCAN“, zobrazením „Speed“ (rychlost), „Time“ (čas), „Distance“ (vzdálenost) a „Calories“ (kalorie) (jak je znázorněno na obrázcích 5, 6, 7 a 8) s přepínáním zobrazení každé 3 sekundy.
  • Page 16 POKYNY PRO ZOBRAZENÍ DAT 1. Srdeční Hodnota srdeční frekvence: V opačném případě se nezobrazí. frekvence 2. Úroveň 1 ~ 16/24/32/40 Čím vyšší úroveň, tím větší odpor. odporu 3. SCAN „Display“ (Zobrazení): Označuje, že data jsou v režimu kolotoče. Nezobrazuje se: označuje, že data jsou v režimu uzamčení.“ 4.

  • Page 17: Exercise Instructions

    EXERCISE INSTRUCTIONS NÁVOD NA CVIČENÍ Using your EXERCISE CYCLE will provide you with several benefits, it will Používání EXERCISE CYCLE vám přinese několik výhod, zlepší vaši fyzickou kondici, zpevní improve your physical fitness, tone muscle and in conjunction with calorie controlled svaly a ve spojení...
  • Page 18 3. Fáze ochlazení V této fázi je třeba nechat srdečně-cévní systém a svaly odpočívat. Opakujte zahřívací cviče- ní, např. snižte tempo a pokračujte přibližně 5 minut. Nyní je třeba zopakovat protahovací cviky, přičemž opět pamatujte na to, abyste svaly do protažení netlačili ani nestrhávali. Jak se budete zdokonalovat, možná...

  • Page 19: Záruční List

    Plněním záručních podmínek se pak u prodloužené záruční lhůty rozumí bezplatné provedení oprav všech výrobních vad, které se v této záruční lhůtě vy- skytnou na konstrukci rámu, a to v servisních střediscích, společnosti ACRA, s.r.o. Záruční list spolu s dokladem o zakoupení a návodem k použití pečlivě uschovejte! Reklamace Práva z odpovědnosti za vady lze uplatňovat jen u prodávajícího, u kterého byl výrobek zakoupen.
  • Page 20 Je-li vytýkána vada, na kterou se záruka nevztahuje, nebo již uplynula záruční doba, a kupující požaduje opravu, jedná se o opravu placenou. Cena a podmínky budou stanoveny po dohodě se servisním střediskem společnosti ACRA s. r. o. Ostatní práva a povinnosti se řídí ustanoveními zák. č. 40/1964 Sb., občanského zákoníku, zejména §...
  • Page 21 SPINNING BIKE EK8705 Instruction manual Spinningový bicykel BC8705 Návod na použitie...
  • Page 22 Bezpečnostné opatrenia - pred použitím si prečítajte návod na použitie! 1. Tento výrobok zostavte správne, s použitím dodaných originálnych dielov, podľa návodu na inštaláciu. Pred montážou skontrolujte, či sú obaly v dobrom stave a či sú náhradné diely kompletné v súlade s prepravnými opatreniami s odkazom na dodaný...
  • Page 23 Machine Translated by Google VÝBUŠNÝ...
  • Page 24 Machine Translated by Google ZOZNAM POLOŽIEK ČASŤ Č. POPIS MNOŽSTVO 1 PC Hlavný rám 1 PC Predná trubica 1 PC Zadná trubka 1 PC Sedlovka 1 PC Stĺpik riadidiel 1 PC Posúvač 1 PC Sedadlo Riadidlá 1 PC 4 KS Šesťhranná...
  • Page 25 Machine Translated by Google 1 PC Kľuka (L+R) 2 KS Prírubová matica M10 2 KS Kľuková zátka 1 PC Pedál (L+R) 1 PC Šesťhranná matica 1 PC C-svorka 2 KS Plochá skrutka M5*12L 1 PC Zátka Kábel snímača 1 PC 1 PC Flexibilný...
  • Page 26 Machine Translated by Google Podložka 4 KS 3 KS Nylonový uzáver M8 1 PC Zotrvačník 2 KS Ložisko 1 PC Rúrka nápravy zotrvačníka Podložka 3 KS 3 KS Šesťhranná matica M12 2 KS Prírubová matica M12 1 PC Objímka 1 PC Dirigent 1 PC Adaptér...
  • Page 27 Machine Translated by Google 1 PC Kryt konzoly – dole 1 PC Kryt konzoly 4 KS Závitová skrutka M3 I-Pad Holder Tube 1 PC 1 PC Skrutka s nosníkovou hlavou Držiak I-Pad 1 PC Držiak I-Pad 1 PC 2 KS Skrutka s okrúhlou hlavou M6 2 KS Závitová...
  • Page 28 Machine Translated by Google NÁVOD NA MONTÁŽ KROK 1 Pripevnite zadnú trubku (3) k hlavnému rámu (1) pomocou dvoch stupňovitých skrutiek (9) a podložiek (10). Pripevnite prednú trubku (2) k hlavnému rámu rovnako ako zadnú trubku.
  • Page 29 Machine Translated by Google KROK 2 Pripevnite posúvač sedadla (6) na stĺpik sedadla (4) pomocou skrutky (43), podložky (41) a gombíka (40). Potom nasaďte sedadlo (7) na posúvač sedadla.
  • Page 30 Machine Translated by Google KROK 3 Pripevnite riadidlá (8) na stĺpik riadidiel pomocou 4 sád šesťhranných skrutiek (73), pružných podložiek (81) a plochých podložiek (56). Pripevnite držiak i-padu (90) na riadidlá pomocou skrutiek (92) a pripojte kábel snímača (36) k počítačovému káblu (71).
  • Page 31 Machine Translated by Google KROK 4 Pedále (30L a 30R) sú označené „L“ a „R“ – ľavý a pravý. Pripojte ich k príslušnej súprave kľuky. Pravá kľuka je na pravej strane cyklu, keď na nej sedíte. Všimnite si, že pravý pedál by mal byť naskrutkovaný v smere hodinových ručičiek a ľavý pedál proti smeru hodinových ručičiek.
  • Page 32 TABUĽKA FUNKCIÍ DISPLEJA 1. PREHĽAD ZOBRAZENIE 1. 24 svetiel s vonkajším kruhovým efektom 2. Zobrazenie tepovej frekvencie, jednotka „bpm 3. „1~ 16/24/32“ Zobrazenie úrovne odporu, úroveň 1~ 16/24/32“ 4. Zobrazenie údajov o cvičení“ „Rýchlosť“ „Čas“ „Vzdialenosť“ „Kalórie“ 5. Zobrazenie stavu bluetooth 2.
  • Page 33 4. KÓD E01 Účel: Aby sa zabránilo chybám pri montáži a poškodení celej sady elektronických súčiastok spôsobených extrémne vzácnymi abnormálnymi dielmi, je pridaný detekčný mechanizmus E01 pre káblový motor. Ako to funguje: Navíjacie koleso nemôže správne rozpoznať stav otáčania motora. Možné...
  • Page 34 3. OTÁČANIE GOMBÍKA 1.Otočením gombíka v smere hodinových ručičiek zvýšite odpor. 2.Otáčaním gombíka proti smeru hodinových ručičiek znížite odpor. 3.Pri otáčaní gombíka sa ozýva bzučivý zvuk Podrobný návod na obsluhu 1. Po zapnutí gombíka sa ozve dlhé pípnutie, displej gombíka sa rozsvieti a prejde do stavu READY (ako je znázornené...
  • Page 35 3. - „Čísla hlavného okna sú v predvolenom nastavení zobrazené ako karuselové zobrazenie s rozsvietenou ikonou „SCAN“, zobrazením „Speed“ (rýchlosť), „Time“ (čas), „Distance“ (vzdialenosť) a „Calories“ (kalórie) (ako je znázornené na obrázkoch 5, 6, 7 a 8) s prepínaním zobrazenia každé 3 sekundy.
  • Page 36 POKYNY PRE ZOBRAZENIE DÁT 1. Srdcová Hodnota srdcovej frekvencie: V opačnom prípade sa nezobrazí. frekvencia 2. Úroveň 1 ~ 16/24/32/40 Čím vyššia úroveň, tým väčší odpor. odporu 3. SCAN „Display“ (Zobrazenie): Označuje, že dáta sú v režime kolotoča. Nezobrazuje sa: označuje, že dáta sú v režime uzamknutia.“ 4.

  • Page 37: Exercise Instructions

    EXERCISE INSTRUCTIONS NÁVOD NA CVIČENIE Using your EXERCISE CYCLE will provide you with several benefits, it will Používanie EXERCISE CYCLE vám prinesie niekoľko výhod, zlepší vašu fyzickú kondíciu, improve your physical fitness, tone muscle and in conjunction with calorie controlled spevní...
  • Page 38 3. Fáza ochladenia V tejto fáze je potrebné nechať kardiovaskulárny systém a svaly odpočívať. Zopakujte zahrievacie cvičenia, napr. znížte tempo a pokračujte približne 5 minút. Teraz je potrebné zopakovať strečingové cvičenia, pričom opäť nezabúdajte na to, aby ste netlačili ani neťahali svaly do strečingu.

  • Page 39: Záručný List

    ACRA, s.r.o. Záručný list spolu s dokladom o zakúpení a návodom na použitie starostlivo uschovajte! Reklamácia...
  • Page 40 Ak sa vytýka vada, na ktorú sa záruka nevzťahuje, alebo už uplynula záručná doba, a kupujúci požaduje opravu, jedná sa o opravu platenú. Cena a podmienky budú stanovené po dohode so servisným strediskom spoločnosti ACRA s. r. o. Ostatné práva a povinnosti sa riadia ustanoveniami zák. č. 40/1964 Zb., Občianskeho zákonníka, najmä...
  • Page 41 SPINNING BIKE EK8705 Instruction manual Spinning bike BC8705 Instruction manual...
  • Page 42 Safety Precautions – Please Read the Instruction before Using! 1. Assemble this product properly, using original parts supplied, according to the installation instructions. Before assembly, inspect whether packages are in good condition and whether spare parts are complete in accordance with transport precautions with reference to the supplied list of spare parts. 2.
  • Page 43 EXPLOSIVE...

  • Page 44: Parts List

    PARTS LIST PART NO. DESCRIPTION Main frame 1 PC Front tube 1 PC Rear tube 1 PC Seat post 1 PC Handlebar post 1 PC Slider 1 PC Seat 1 PC Handlebar 1 PC Hexagon nut M8*60L 4 PCS Washer 4 PCS Adjuster 2 PCS...
  • Page 45 Crank(L+R) 1 PC Flange nut M10 2 PCS Crank plug 2 PCS Pedal(L+R) 1 PC Hexagon nut 1 PC C-clamp 1 PC Flat screw M5*12L 2 PCS Stopper 1 PC Sensor cable 1 PC Flexible Flat Cable 1 PC Knob 2 PCS Tube clamp 2 PCS...
  • Page 46 Washer 4 PCS Nylon cap M8 3 PCS Flywheel 1 PC Bearing 2 PCS Flywheel axle pipe 1 PC Washer 3 PCS Hexagon nut M12 3 PCS Flange nut M12 2 PCS Bushing 1 PC Conductor 1 PC Adapter 1 PC DC wire 1 PC Hexagon screw M8*70L...
  • Page 47 Console Cover -Down 1 PC Console Cover -Up 1 PC Tapping Screw M3 4 PCS I-Pad Holder Tube 1 PC Truss Head Screw 1 PC I-Pad Holder 1 PC I-Pad Holder Bracket 1 PC Round Head Bolt M6 2 PCS Tapping Screw M4 2 PCS Socket Wrench...

  • Page 48: Assembly Instruction

    ASSEMBLY INSTRUCTION STEP 1 Attach the rear tube (3) to the main frame(1) using two step screws(9) and washers(10). Attach the front tube (2) to the main frame same as the rear tube.
  • Page 49 STEP 2 Fix seat slider(6)on seat post(4) by screw(43) ,washer(41) and knob(40). And then put seat (7) on the seat slider.
  • Page 50 STEP 3 Fix the handlebar(8) on handlebar post using 4 sets of hexagon screws(73), spring washers(81) and flat washers(56). Fix the i-pad holder(90) on handlebar using screws(92), and connect sensor cable(36) with computer cable(71). Then fix the handlebar by knob(80)
  • Page 51 STEP 4 The pedals (30L and 30R) are marked “L” and “R”-left and right. Connect them to their appropriate crank set. The right crank set is on the right hand side of the cycle as you sit on it. Note that the Right pedal should be threaded on clockwise and the left pedal on anti-clockwise.

  • Page 52: Display Overview

    DISPLAY FUNCTION TABLE 1. DISPLAY OVERVIEW 1. 24 outer ring effect lights 2. Display heart rate ,unit ’bpm ’ 3. “ 1~ 16/24/32” Display resistance level, Level 1~ 16/24/32” 4. Display exercise data“ ”Speed” “Time“ “Distance” “Calorie” 5. Display blue-tooth status 2.
  • Page 53 4. E01 CODE Purpose: In order to prevent assembly errors and damage to the entire electronic component set caused by extremely rare abnormal parts, an E01 detection mechanism for the cable motor is added. How it is worked: The shuttle cannot recognize the motor‘s rotation state properly.
  • Page 54 3. ROTATE KNOB 1.Rotate the knob clockwise to increase resistance 2.Rotate the knob anticlockwise to decrease resistance 3.There is a buzzing sound when the knob is rotated Detailed operating instructions 1. When the knob is powered on, the BUZZER will emit a long beep, the knob display will light up and enter the READY state (as shown in Figure 1);...
  • Page 55 3. - “The main window numbers default to a carousel display with the „SCAN“ icon lit up, displaying „Speed“, „Time“, „Distance“, and „Calories“ (as shown in Figure 5, Figure 6, Figure 7, and Figure 8), with a display switch every 3 seconds. 4.
  • Page 56 DATA DISPLAY INSTRUCTIONS 1. Heart Rate Heart rate value: If supported, the real-time heart rate value will be displayed; otherwise, it will not be displayed. 2. Resistance 1 ~ 16/24/32/40 The higher the level, the greater the resistance Level „Display: indicates that the data is in carousel mode. 3.

  • Page 57: Exercise Instructions

    EXERCISE INSTRUCTIONS EXERCISE INSTRUCTIONS Using your EXERCISE CYCLE will provide you with several benefits, it will Using your EXERCISE CYCLE will provide you with several benefits, it will improve your phys- improve your physical fitness, tone muscle and in conjunction with calorie controlled ical fitness, tone muscle and in conjunction with calorie controlled diet help you lose weight.

  • Page 58: Muscle Toning

    3. The Cool Down Phase This stage is to let your Cardio-vascular System and muscles wind down. This is a repeat of the warm up exercise e.g. reduce your tempo, continue for approximately 5 minutes. The stretching exercises should now be repeated, again remembering not to force or jerk your muscles into the stretch.

  • Page 59: Warranty Card

    ACRA, s.r.o. Keep the warranty card together with the proof of purchase and the user manual carefully!
  • Page 60 The price and conditions will be determined after agreement with the service center of ACRA s. r. o. Other rights and obligations are governed by the provisions of Act. No. 40/1964 Coll., of the Civil Code, especially §...
  • Page 61 SPINNING BIKE EK8705 Instruction manual Spinning-Fahrrad BC8705 Gebrauchsanweisung...
  • Page 62 Sicherheitsvorkehrungen - Bitte lesen Sie die Anleitung vor der Benutzung! 1. Montieren Sie dieses Produkt ordnungsgemäß und unter Verwendung der mitgelieferten Originalteile gemäß der Montageanleitung. Prüfen Sie vor dem Zusammenbau, ob die Verpackungen in gutem Zustand sind und ob die Ersatzteile gemäß den Transportvorkehrungen vollständig sind, indem Sie sich auf die mitgelieferte Ersatzteilliste beziehen.
  • Page 63 EXPLOSIV...
  • Page 64 Machine Translated by Google LISTE DER EINZELTEILE TEIL NR. BESCHREIBUNG MENGE Hauptrahmen 1 PC Vorderrohr 1 Stück Hinteres Rohr 1 PC 1 Stück Sattelstütze 1 Stück Lenkerstütze 1 PC Schieberegler Sitz 1 Stück Lenker 1 PC 4 STÜCK Sechskantmutter M8*60L 4 STÜCK Waschmaschine 2 STK...
  • Page 65 Machine Translated by Google 1 PC Kurbel (L+R) 2 STK Flanschmutter M10 2 STK Kurbelstopfen 1 PC Pedal (L+R) 1 Stück Sechskantmutter 1 Stück C-Klemme Flachschraube M5*12L 2 STÜCK 1 PC Stopper Sensorkabel 1 Stück Flexibles Flachkabel 1 PC Knopf 2 STK 2 STÜCK Rohrklemme...
  • Page 66 Machine Translated by Google 4 STÜCK Waschmaschine 3 STÜCK Nylonkappe M8 1 Stück Schwungrad 2 STK Lager 1 PC Schwungradachsrohr 3 STK Waschmaschine 3 STÜCK Sechskantmutter M12 2 STK Flanschmutter M12 1 PC Buchse Dirigent 1 PC 1 PC Adapter 1 Stück Gleichstromkabel 1 PC...
  • Page 67 Machine Translated by Google Konsolenabdeckung - Unten 1 PC 1 Stück Konsolenabdeckung 4 STÜCK Blechschraube M3 I-Pad Halterung Tube 1 Stück Flachrundkopfschraube 1 Stück I-Pad-Halter 1 Stück I-Pad-Halterung 1 Stück Rundkopfschraube M6 2 STK 2 STÜCK Blechschraube M4 Steckschlüssel 1 PC 1 Stück Offener Schraubenschlüssel 1 Stück...
  • Page 68 Machine Translated by Google BAUANLEITUNG SCHRITT 1 Befestigen Sie das hintere Rohr (3) mit zwei Stufenschrauben (9) und Unterlegscheiben (10) am Hauptrahmen (1). Befestigen Sie das vordere Rohr (2) auf die gleiche Weise wie das hintere Rohr am Hauptrahmen.
  • Page 69 Machine Translated by Google SCHRITT 2 Befestigen Sie den Sattelschieber (6) mit der Schraube (43), der Unterlegscheibe (41) und dem Knopf (40) an der Sattelstütze (4). Anschließend den Sitz (7) auf den Sitzgleiter stecken.
  • Page 70 Machine Translated by Google SCHRITT 3 Befestigen Sie den Lenker (8) mit 4 Sätzen Sechskantschrauben (73), Federscheiben (81) und Unterlegscheiben (56) an der Lenkerstütze. Befestigen Sie den i-Pad-Halter (90) mit Schrauben (92) am Lenker und verbinden Sie das Sensorkabel (36) mit dem Computerkabel (71).
  • Page 71 Machine Translated by Google SCHRITT 4 Die Pedale (30L und 30R) sind mit „L“ und „R“ links und rechts gekennzeichnet. Verbinden Sie sie mit der entsprechenden Kurbelgarnitur. Die rechte Kurbelgarnitur befindet sich auf der rechten Seite des Fahrrads, wenn Sie darauf sitzen. Beachten Sie, dass das rechte Pedal im Uhrzeigersinn und das linke Pedal gegen den Uhrzeigersinn aufgeschraubt werden sollte.
  • Page 72 TABELLE DER ANZEIGEFUNKTIONEN 1. ÜBERSICHTLICHE ANSICHT 1. 24 Lichter mit äußerem Ringeffekt 2. Herzfrequenzanzeige, Einheit „bpm“. 3. 1~16/24/32“ Widerstandsstufenanzeige, Stufe 1~16/24/32“ 4. Anzeige der Trainingsdaten“ „Geschwindigkeit“ „Zeit“ „Distanz“ „Kalorien“ 5. Anzeige des Bluetooth-Status 2. DER KARUSSELL-MODUS 1 Karussell für jedes Datum, Anzeigezeit 3 s für jedes Datum 2.
  • Page 73 4. DER CODE E01 Zielsetzung: Zur Vermeidung von Montagefehlern und Schäden an den gesamten elektronischen Bauteilen, die durch extrem seltene abnormale Teile verursacht werden, wird der E01- Erkennungsmechanismus für den Kabelmotor hinzugefügt. Wie er funktioniert: Das Wickelrad kann den Rotationszustand des Motors nicht korrekt erkennen.
  • Page 74 3. DREHEN DES KNOPFES 1. drehen Sie den Knopf im Uhrzeigersinn, um den Widerstand zu erhöhen. 2. drehen Sie den Knopf gegen den Uhrzeigersinn, um den Widerstand zu verringern. 3.ein Summton ist zu hören, wenn der Knopf gedreht wird Ausführliche Betriebsanleitung Wenn der Knopf eingeschaltet wird, ertönt ein langer Piepton, die Anzeige des Knopfes leuchtet auf und geht in den Bereitschaftszustand über (wie in Abbildung 1 dargestellt);...
  • Page 75 3. - „Die Zahlen im Hauptfenster werden standardmäßig als Karussellanzeige mit leuchtendem „SCAN“-Symbol angezeigt und zeigen „Geschwindigkeit“, „Zeit“, „Distanz“ und „Kalorien“ an (wie in den Abbildungen 5, 6, 7 dargestellt). und 8) wobei die Anzeige alle 3 Sekunden wechselt. 4. Durch Drücken der Taste können Sie den Anzeigemodus in den Sperrmodus versetzen. Das „SCAN“-Symbol wird nicht angezeigt und die Anzeige wird auf eine der folgenden Optionen festgelegt: „Geschwindigkeit“, „Zeit“, „Distanz“...
  • Page 76 ANLEITUNG ZUM ANZEIGEN VON DATEN 1. Herzfrequenz Herzfrequenzwert: Andernfalls wird er nicht angezeigt. Widerstandsgrad 1 ~ 16/24/32/40 Je höher der Pegel, desto größer der Widerstand. 3. SCANNEN „Anzeige“: Zeigt an, dass sich die Daten im Karussellmodus befinden. Nicht angezeigt: Zeigt an, dass sich die Daten im gesperrten Modus befinden.

  • Page 77: Target Zone

    ÜBUNGSANLEITUNG EXERCISE INSTRUCTIONS Using your EXERCISE CYCLE will provide you with several benefits, it will Der Einsatz des TRAININGSZYKLUS bringt Ihnen mehrere Vorteile: Er verbessert Ihre körper- liche Verfassung, stärkt Ihre Muskulatur und hilft Ihnen in Verbindung mit einer kalorienre- improve your physical fitness, tone muscle and in conjunction with calorie controlled duzierten Ernährung beim Abnehmen.
  • Page 78 3. Abkühlphase In dieser Phase sollten das Herz-Kreislauf-System und die Muskulatur ruhen. Wiederholen Sie die Aufwärmübung, z. B. reduzieren Sie das Tempo und machen Sie etwa 5 Minuten lang weiter. Jetzt müssen die Dehnübungen wiederholt werden, wobei auch hier darauf zu achten ist, die Muskeln nicht in die Dehnung zu drücken oder zu ziehen.
  • Page 79 Die Erfüllung der Garantiebedingungen für eine verlängerte Garantiezeit bedeutet die kos- tenlose Reparatur aller Herstellungsfehler, die während dieser Garantiezeit an der Rahmenkonstruktion auftreten, und zwar in den Servicezentren von ACRA, s.r.o. Bewahren Sie die Garantiekarte zusammen mit dem Kaufbeleg und der Bedienungsanleitung sorgfältig auf! Beschwerde Mängelhaftungsrechte können ausschließlich gegenüber dem Verkäufer geltend gemacht werden, bei...
  • Page 80 Käufer eine Reparatur, handelt es sich um eine kostenpflichtige Reparatur. Der Preis und die Konditionen werden nach Absprache mit dem Servicecenter von ACRA s.o. festgelegt. Weitere Rechte und Pflichten richten sich nach den Bestimmungen des Gesetzes. Nr. 40/1964 Slg., des Bürgerlichen Gesetzbuches, insbesondere §...
  • Page 81 SPINNING BIKE EK8705 Instruction manual Spinning kerékpár BC8705 Használati utasítás...
  • Page 82 Biztonsági óvintézkedések - Kérjük, használat előtt olvassa el a használati utasítást! 1. Szerelje össze a terméket megfelelően, a mellékelt eredeti alkatrészek felhasználásával, a telepítési utasításoknak megfelelően. Összeszerelés előtt ellenőrizze, hogy a csomagok jó állapotban vannak-e, és hogy a pótalkatrészek a szállítási óvintézkedéseknek megfelelően hiánytalanok-e a mellékelt pótalkatrész-jegyzékre való...
  • Page 83 ROBBANÓ...
  • Page 84 Machine Translated by Google ALKATRÉSZ LISTA RÉSZSZÁM LEÍRÁS MENNY Fő keret 1 db PC Elülső cső 1 db PC Hátsó cső 1 db PC 1 db PC Ülőoszlop 1 db PC Kormányoszlop Csúszka 1 db PC Ülés 1 db PC Kormány 1 db PC 4 db...
  • Page 85 Machine Translated by Google hajtókar (L+R) 1 db PC 2 db Karimás anya M10 2 db Indítócsavar 1 db PC Pedál (L+R) 1 db PC Hatlapú anya C-bilincs 1 db PC 2 db Lapos csavar M5*12L Dugó 1 db PC Érzékelő...
  • Page 86 Machine Translated by Google Mosó 4 db 3 db Nylon sapka M8 Lendkerék 1 db PC 2 db Csapágy Lendkerék tengelycső 1 db PC Mosó 3 db 3 db Hatlapú anya M12 2 db Karimás anya M12 1 db PC Persely Karmester 1 db PC...
  • Page 87 Machine Translated by Google Konzol burkolat - Le 1 db PC Konzol burkolat - Fel 1 db PC 4 db M3 menetfúró csavar I-Pad tartó cső 1 db PC Rácsos fejű csavar 1 db PC I-Pad tartó 1 db PC I-Pad tartókonzol 1 db PC 2 db...
  • Page 88 Machine Translated by Google ÖSSZESZERELÉSI UTASÍTÁS 1. LÉPÉS Rögzítse a hátsó csövet (3) a fő kerethez (1) két lépcsős csavarral (9) és alátétekkel (10). Rögzítse az elülső csövet (2) a fő kerethez ugyanúgy, mint a hátsó csövet.
  • Page 89 Machine Translated by Google 2. LÉPÉS Rögzítse az üléscsúszkát (6) az nyeregcsőre (4) csavarral (43), alátéttel (41) és gombbal (40). Ezután tegye az ülést (7) az üléscsúszkára.
  • Page 90 Machine Translated by Google 3. LÉPÉS Rögzítse a kormányt (8) a kormányrúdra 4 hatlapfejű csavarkészlettel (73), rugós alátétekkel (81) és lapos alátétekkel (56). Rögzítse az i-pad tartót (90) a kormányra csavarokkal (92), és csatlakoztassa az érzékelőkábelt (36) a számítógépkábellel (71). Ezután rögzítse a kormányt a gombbal (80)
  • Page 91 Machine Translated by Google 4. LÉPÉS A pedálok (30L és 30R) „L” és „R” jelzéssel vannak ellátva - bal és jobb. Csatlakoztassa őket a megfelelő hajtókarkészlethez. A jobb oldali hajtókarkészlet a ciklus jobb oldalán található, amikor ráül. Vegye figyelembe, hogy a jobb oldali pedált az óramutató járásával megegyező irányba, a bal pedált pedig az óramutató járásával ellentétes irányban kell csavarni.
  • Page 92 KIJELZÉSI FUNKCIÓK TÁBLÁZATA 1. TEKINTSE MEG AZ ÁTTEKINTÉST 1. 24 světel s vnějším kruhovým efektem 2. Zobrazení tepové frekvence, jednotka „bpm 3. „1~ 16/24/32“ Zobrazení úrovně odporu, úroveň 1~ 16/24/32“ 4. Zobrazení údajů o cvičení“ „Rychlost“ „Čas“ „Vzdálenost“ „Kalorie“ 5. Zobrazení stavu bluetooth 2.
  • Page 93 4. E01 KÓD Cél: A rendkívül ritka rendellenes alkatrészek által okozott összeszerelési hibák és az elektronikus alkatrészek teljes készletének károsodásának megelőzése érdekében a kábelmotor E01 érzékelő mechanizmusa hozzáadásra került. Hogyan működik: A tekercskerék nem ismeri fel megfelelően a motor forgási állapotát. Lehetséges okok: 1.
  • Page 94 3. A GOMB ELFORGATÁSA 1.Forgassa el a gombot az óramutató járásával megegyező irányba az ellenállás növeléséhez. 2. Az ellenállás csökkentéséhez forgassa el a gombot az óramutató járásával ellentétes irányba. 3. A gomb elforgatásakor zümmögő hang hallható Részletes használati utasítás 1. A gomb bekapcsolásakor hosszú sípoló hang hallható, a gomb kijelzője kigyullad, és READY állapotba kerül (az 1.
  • Page 95 3. - „A főablak számai alapértelmezés szerint körhinta kijelzőként jelennek meg, a „SCAN” ikon világít, a „Speed”, „Time”, „Distance” és „Calories” (az 5., 6., 7. ábrán látható módon) és 8) úgy, hogy a kijelző 3 másodpercenként vált. 4. A gomb megnyomásával a kijelző módot zár módba állíthatja. A „SCAN“ ikon nem jelenik meg, és a kijelző...
  • Page 96 ÚTMUTATÓ AZ ADATOK MEGJELENÍTÉSÉHEZ 1. Pulzusszám Pulzusérték: Ellenkező esetben nem jelenik meg. 2. Ellenállás 1 ~ 16/24/32/40 Minél magasabb a szint, annál nagyobb az szintje ellenállás. SZKENNELÉS „Kijelző“: Azt jelzi, hogy az adatok körhinta módban vannak. Nem jelenik meg: azt jelzi, hogy az adatok zárolt módban vannak.“ 4.

  • Page 97: Exercise Instructions

    EXERCISE INSTRUCTIONS GYAKORLATI ÚTMUTATÓ Using your EXERCISE CYCLE will provide you with several benefits, it will Az EDZÉSI CIKLUS használata számos előnnyel jár, javítja fizikai állapotát, erősíti az izmo- improve your physical fitness, tone muscle and in conjunction with calorie controlled kat, és a szabályozott kalóriatartalmú...
  • Page 98 3. Hűtési fázis Ebben a fázisban hagyni kell pihenni a szív- és érrendszert és az izmokat. Ismételje meg a bemelegítő gyakorlatot, pl. csökkentse a tempót, és folytassa körülbelül 5 percig. Most meg kell ismételni a nyújtó gyakorlatokat, ne feledje, hogy ne nyomja vagy húzza az izmokat a nyújtásba.
  • Page 99 árutípus vázszerkezetére vonatkozik. A garanciális feltételek meghosszabbított garanciális időszakra való teljesítése a vázszerkezeten a jelen garanciális idő alatt előforduló összes gyártási hiba ingyenes kijavítását jelenti, nevezetesen az ACRA, s.r.o. szervizközpontjaiban. A jótállási jegyet a vásárlást iga- zoló bizonylattal és a használati útmutatóval együtt gondosan őrizze meg! Panaszok A kellékszavatossági jogokat csak azzal az eladóval lehet gyakorolni, akitől a terméket vásárolta.
  • Page 100 Defektet kritizáltak A szervizközpont Alkatrészcsere Jegyzet nyilvántartásai Ha kérdése van, forduljon a szervizközponthoz vagy a panaszosztályhoz: ACRA, s. o. (azonosító: 64254330), Brodská 161, 513 01. Panaszügyi osztály – telefon: +420 481 623 322, e-mail: reklamace@acra.cz Kínában készült Forgalmazó: Acra s.r.o. Semily.
  • Page 101 SPINNING BIKE EK8705 Instruction manual Rower spinningowy BC8705 Instrukcja obsługi...
  • Page 102 Środki ostrożności - przeczytaj instrukcję przed użyciem! 1. Produkt należy prawidłowo zmontować przy użyciu dostarczonych oryginalnych części zgodnie z instrukcją montażu. Przed montażem należy sprawdzić, czy opakowania są w dobrym stanie i czy części zamienne są kompletne zgodnie ze środkami ostrożności dotyczącymi transportu, odnosząc się do dostarczonej listy części zamiennych.
  • Page 103 Machine Translated by Google MATERIAŁ WYBUCHOWY...
  • Page 104 Machine Translated by Google LISTA CZĘŚCI OPIS ILOŚĆ NR CZĘŚCI Główna rama 1 szt 1 szt Przednia rurka 1 szt Tylna rura 1 szt Sztyca siedziska 1 szt Słupek kierownicy Suwak 1 szt 1 szt Siedziba Kierownica 1 szt 4 szt Nakrętka sześciokątna M8*60L Pralka 4 szt...
  • Page 105 Machine Translated by Google 1 szt Korba (L+P) 2 szt Nakrętka kołnierzowa M10 2 szt Korba korbowa 1 szt Pedał (L+R) 1 szt Nakrętka sześciokątna 1 szt Zacisk C 2 szt Śruba płaska M5*12L 1 szt Korek 1 szt Kabel czujnika 1 szt Elastyczny płaski kabel 2 szt...
  • Page 106 Machine Translated by Google Pralka 4 szt 3 SZT Nylonowa czapka M8 1 szt Koło zamachowe 2 szt Łożysko 1 szt Rura osi koła zamachowego Pralka 3 SZT 3 SZT Nakrętka sześciokątna M12 2 szt Nakrętka kołnierzowa M12 1 szt Tuleja Konduktor 1 szt...
  • Page 107 Machine Translated by Google 1 szt Pokrywa konsoli - w dół 1 szt Zakrycie konsoli 4 szt Wkręt samogwintujący M3 1 szt Rurka uchwytu na iPada 1 szt Śruba z łbem krzyżowym 1 szt Uchwyt na iPada 1 szt Uchwyt do iPada 2 szt Śruba z łbem okrągłym M6 2 szt...
  • Page 108 Machine Translated by Google INSTRUKCJA MONTAŻU KROK 1 Przymocuj tylną rurę (3) do ramy głównej (1) za pomocą śrub dwustopniowych (9) i podkładek (10). Przymocuj przednią rurę (2) do ramy głównej w taki sam sposób, jak tylną rurę.
  • Page 109 Machine Translated by Google KROK 2 Przymocuj suwak siedziska (6) do sztycy siodła (4) za pomocą śruby (43), podkładki (41) i pokrętła (40). A następnie umieść siedzisko (7) na suwaku siedziska.
  • Page 110 Machine Translated by Google KROK 3 Przymocuj kierownicę (8) do słupka kierownicy za pomocą 4 zestawów śrub sześciokątnych (73), podkładek sprężystych (81) i podkładek płaskich (56). Przymocuj uchwyt iPada (90) do kierownicy za pomocą śrub (92) i podłącz kabel czujnika (36) do kabla komputerowego (71). Następnie zamocuj kierownicę...
  • Page 111 Machine Translated by Google KROK 4 Pedały (30L i 30R) są oznaczone „L” i „R” – lewy i prawy. Podłącz je do odpowiedniego zestawu korbowego. Prawa korba znajduje się po prawej stronie roweru, gdy na nim siedzisz. Należy pamiętać, że prawy pedał powinien być przekręcony w kierunku zgodnym z ruchem wskazówek zegara, a lewy pedał w kierunku przeciwnym do ruchu wskazówek zegara.
  • Page 112 TABELA FUNKCJI WYŚWIETLACZA 1. ZOBACZ PRZEGLĄD 1. 24 światła z zewnętrznym efektem kołowym 2. Wyświetlanie tętna, jednostka „bpm 3. Wyświetlanie poziomu oporu „1 ~ 16/24/32”, poziom 1 ~ 16/24/32” 4. Wyświetlanie danych ćwiczeń” „Prędkość” „Czas” „Odległość” „Kalorie” 5. Wyświetlanie stanu Bluetooth 2.
  • Page 113 4. KOD E01 Cel: Aby zapobiec błędom montażowym i uszkodzeniom całego zestawu komponentów elektronicznych spowodowanych przez niezwykle rzadkie nieprawidłowe części, dodano mechanizm wykrywania E01 dla silnika kablowego. Zasada działania: Koło uzwojenia nie jest w stanie prawidłowo rozpoznać stanu obrotu silnika. Możliwe przyczyny: 1.
  • Page 114 3. OBRACANIE POKRĘTŁEM 1. Obróć pokrętło w prawo, aby zwiększyć opór. 2. Obróć pokrętło w kierunku przeciwnym do ruchu wskazówek zegara, aby zmniejszyć opór. 3. Podczas obracania pokrętła słychać buczenie Szczegółowa instrukcja obsługi 1. Po włączeniu przycisku rozlegnie się długi sygnał dźwiękowy, wyświetlacz przycisku zaświeci się...
  • Page 115 3. - „Numery w głównym oknie są domyślnie wyświetlane w formie karuzeli z podświetloną ikoną „SKANUJ”, wyświetlającą „Prędkość”, „Czas”, „Dystans” i „Kalorie” (jak pokazano na rysunkach 5, 6, 7 i 8) z przełączaniem wyświetlacza co 3 sekundy. 4. Można ustawić tryb wyświetlania na tryb blokady, naciskając przycisk. Ikona „SCAN” nie pojawi się, a wyświetlacz zostanie ustawiony na jedną...
  • Page 116 INSTRUKCJE DOTYCZĄCE WYŚWIETLANIA DANYCH 1. Tętno Wartość tętna: W przeciwnym razie nie będzie wyświetlana. 2. Poziom 1 ~ 16/24/32/40 Im wyższy poziom, tym większy opór. oporu 3. SKANUJ „Display”: wskazuje, że dane znajdują się w trybie karuzeli. Niewyświetlane: wskazuje, że dane są w trybie zablokowanym.” 4.
  • Page 117 PRZEWODNIK ĆWICZEŃ EXERCISE INSTRUCTIONS Stosowanie CYKLU ĆWICZEŃ przyniesie Ci szereg korzyści, poprawi Twoją kondycję fizy- czną, wzmocni mięśnie, a w połączeniu z dietą kontrolowaną kalorycznie pomoże Ci schud- Using your EXERCISE CYCLE will provide you with several benefits, it will nąć.
  • Page 118 3. Faza chłodzenia W tej fazie układ sercowo-naczyniowy i mięśnie powinny odpocząć. Powtórz ćwiczenie rozgrzewkowe, np. zmniejsz tempo i kontynuuj przez około 5 minut. Teraz należy powtórzyć ćwiczenia rozciągające, ponownie pamiętając, aby nie wciskać ani nie ciągnąć mięśni w trakcie rozciągania. W miarę postępów być może będziesz musiał trenować dłużej i inten- sywniej.

  • Page 119: Karta Gwarancyjna

    Spełnienie warunków gwarancji przedłużonego okresu gwarancyjnego oznacza bezpłatną naprawę wszystkich wad produk- cyjnych, które wystąpią w konstrukcji ramy w okresie gwarancyjnym, a mianowicie w centrach ser- wisowych ACRA, s.r.o. Starannie przechowuj kartę gwarancyjną wraz z dowodem zakupu i instrukcją obsługi! Skarga Z praw wynikających z odpowiedzialności za wady można dochodzić...
  • Page 120 Jeżeli występuje wada nie objęta gwarancją lub okres gwarancji już minął, a kupujący żąda naprawy, jest to naprawa odpłatna. Cena i warunki zostaną ustalone po uzgodnieniu z centrum serwisowym ACRA s.o. Pozostałe prawa i obowiązki regulują przepisy ustawy. Nr 40/1964 Dz. Kodeksu cywilnego, w szczególności §...
