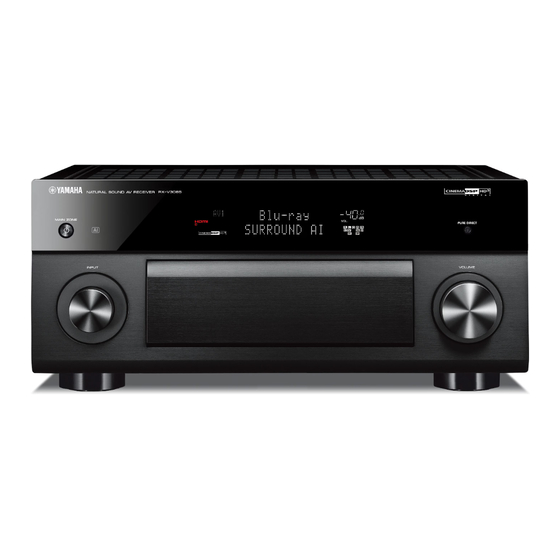

Yamaha RX-A3080 Service Manual
  1. Manuals
  2. Brands
  3. Yamaha Manuals
  4. Stereo Receiver
  5. AVENTAGE RX-A3080
  6. Service manual

Yamaha RX-A3080 Service Manual

Hide thumbs Also See for RX-A3080:
Table of Contents

Advertisement

Quick Links

Download this manual
RX-A3080/RX-V3085
Note:
When the DIGITAL P.C.B. or IC78 on DIGITAL P.C.B. is replaced, this unit will display "Internal Error" and will not
operate properly. The model name, destination and serial number MUST be written to the backup IC (EEPROM:
IC78 on DIGITAL P.C.B.) to have proper operation. (For detailed procedure, refer to related Service News or Service
Bulletin. Or contact your local Yamaha representative.)
注意：
DIGITAL P.C.B. または DIGITAL P.C.B. の IC78 を交換すると、"Internal Error" が表示されて本機が正常に動作しなく
なります。正常に動作させるために、モデル名、仕向け先、シリアル番号をバックアップ IC（EEPROM：DIGITAL
P.C.B. の IC78）へ書き込む必要があります。 （詳しい手順は、関連するサービスニュース、または技術報告を参照
してください。もしくはヤマハのサービスセンターまでご連絡ください）
■ CONTENTS
TO SERVICE PERSONNEL ........................................... 2
FRONT PANELS ............................................................ 3
REAR PANELS .............................................................. 5
REMOTE CONTROL PANEL ......................................... 9
SPECIFICATIONS / 参考仕様 ...................................... 10
INTERNAL VIEW ......................................................... 15
UPDATING FIRMWARE /
ファームウェアのアップデート ................................. 24
ダイアグ（自己診断機能） .......................................... 28
1 0 1 4 1 3

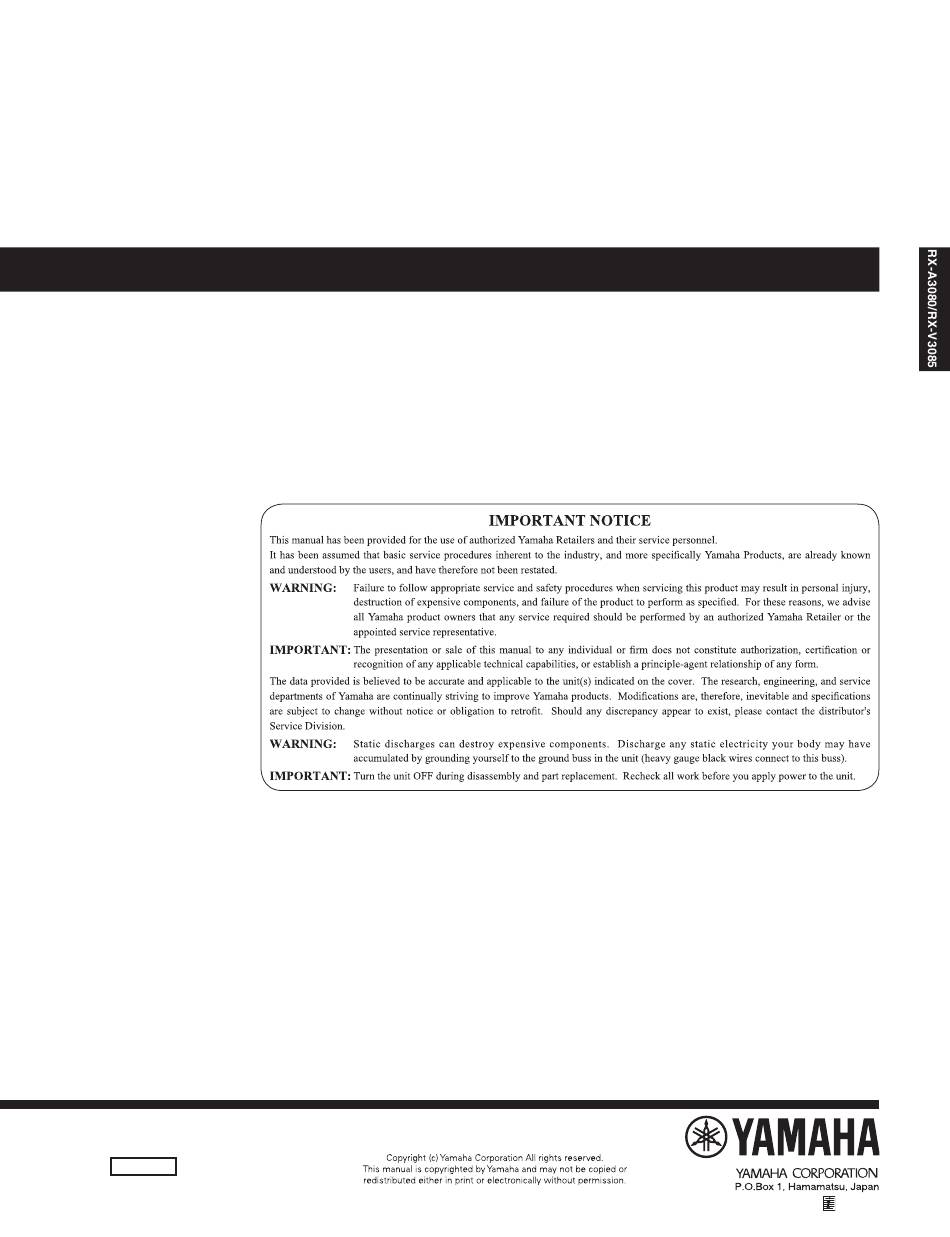

AV RECEIVER
SERVICE MANUAL
パワーアンプ調整 ...................................................... 75
DISPLAY DATA ............................................................ 77
IC DATA ........................................................................ 80
PIN CONNECTION DIAGRAMS .................................. 99
BLOCK DIAGRAMS ................................................... 100
WIRING DIAGRAMS .................................................. 104
PRINTED CIRCUIT BOARDS .................................... 106
CIRCUIT DIAGRAMS ................................................. 129
REPLACEMENT PARTS LIST ................................... 151
REMOTE CONTROL .................................................. 202
'18.06

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RX-A3080 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Yamaha RX-A3080

Summary of Contents for Yamaha RX-A3080

  • Page 1: Table Of Contents

    The model name, destination and serial number MUST be written to the backup IC (EEPROM: IC78 on DIGITAL P.C.B.) to have proper operation. (For detailed procedure, refer to related Service News or Service Bulletin. Or contact your local Yamaha representative.) 注意：...

  • Page 2: To Service Personnel

    RX-A3080/RX-V3085 ■ TO SERVICE PERSONNEL AC LEAKAGE WALL EQUIPMENT TESTER OR 1. Critical Components Information OUTLET UNDER TEST EQUIVALENT Components having special characteristics are marked ⚠ and must be replaced with parts having specifications equal to those originally installed. 2. Leakage Current Measurement (For 120V Models Only)

  • Page 3: Front Panels

    RX-A3080/RX-V3085 ■ FRONT PANELS RX-A3080 (J, U, C, R, T, K, L, V, P, S models) RX-A3080 (A, B, G, E, F models)
  • Page 4 RX-A3080/RX-V3085 RX-V3085 (T model) RX-V3085 (A model)

  • Page 5: Rear Panels

    RX-A3080/RX-V3085 ■ REAR PANELS RX-A3080 (J model) RX-A3080 (U, C models) RX-A3080 (R, L models)
  • Page 6 RX-A3080/RX-V3085 RX-A3080 (T model) RX-A3080 (K model) RX-A3080 (A model)
  • Page 7 RX-A3080/RX-V3085 RX-A3080 (B, G, E models) RX-A3080 (F model) RX-A3080 (V model)
  • Page 8 RX-A3080/RX-V3085 RX-A3080 (P, S models) RX-V3085 (T model) RX-V3085 (A model)

  • Page 9: Remote Control Panel

    RX-A3080/RX-V3085 ■ REMOTE CONTROL PANEL RAV571...

  • Page 10: Specifications / 参考仕様

    RX-A3080/RX-V3085 ■ SPECIFICATIONS / 参考仕様 Total Harmonic Distortion / 全高調波歪率 ■ Audio Section / オーディオ部 (Pure Direct) Rated Output Power (Power Amp. Section) / PHONO (MM) to PreOUT (1 kHz, 1 V) ......0.04 % or less 定格出力（パワーアンプ部） Audio 2 etc. to SP OUT (75 W/8 ohms) (1 kHz, 0.9 % THD) (20 Hz to 20 kHz) ............0.04 % or less – 1 channel driven – Damping Factor / ダンピングファクタ (1 kHz, 8 ohms) U, C, R, T, K, A, B, G, E, F, L, V, P, S models (8 ohms) FRONT L/R to SPEAKER-A ..........150 or more...
  • Page 11 RX-A3080/RX-V3085 Tone Control Characteristics / トーンコントロール特性 ■ AM Section / AM 部 Main ZONE Tuning Range / 受信周波数範囲 Bass U, C models .............530 to 1,710 kHz Boost/Cut ........±6 dB / 0.5 dB step, at 50 Hz R, L, V, P, S models ....530 to 1,710 kHz / 531 to 1,611 kHz Turnover frequency ............350 Hz T, K, J models ............531 to 1,611 kHz Treble Antenna / アンテナ...
  • Page 12 RX-A3080/RX-V3085 Dimensions (W x H x D) / 寸法（幅× 高さ× 奥行き） [RX-A3080] ....435 x 192 x 474 mm (17-1/8" x 7-1/2" x 18-5/8") Manufactured under license from Dolby Laboratories. Dolby, Dolby [RX-V3085] ....435 x 192 x 474 mm (17-1/8" x 7-1/2" x 18-5/8") Atmos, Dolby Surround, Dolby Vision and the double-D symbol are trademarks of Dolby Laboratories. Reference Dimensions (W x H x D) with wireless antenna upright 参考寸法（幅× 高さ× 奥行き） （アンテナ直立時）...
  • Page 13 Wi-Fi CERTIFIED ™ ロゴは Wi-Fi Alliance® の認証マークです。 コードの入手、GPL/LGPL ライセンスの内容につきましては、以下の Wi-Fi Protected Setup ™ マークは Wi-Fi Alliance® のマークです。 弊社ウェブサイトをご覧ください。 http://download.yamaha.com/sourcecodes/musiccast The Bluetooth® word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such marks by Yamaha Corporation is (For U.K., Europe, Australia, Middle east and Russia models) under license. Bluetooth protocol stack (Blue SDK) The unit supports DAB/DAB+ tuning. Copyright 1999-2014 OpenSynergy GmbH All rights reserved. All unpublished rights reserved.
  • Page 14 RX-A3080/RX-V3085 • DIMENSIONS / 寸法図 RX-A3080 RX-V3085 Top view Top view ø 60 ø 60 ø 48/18 335 (13-1/4") 335 (13-1/4") (2") (2") Front view Front view 77 (3-1/8") 77 (3-1/8") 435 (17-1/8") 435 (17-1/8") Unit: mm (inch) Unit: mm (inch) 単位...

  • Page 15: Internal View

    RX-A3080/RX-V3085 ■ INTERNAL VIEW a OPERATION (5) P.C.B. Rear view b FUNCTION (4) P.C.B. c FUNCTION (5) P.C.B. (V, P, S models) d AMP (3) P.C.B. e FUNCTION (7) P.C.B. f TUNER MODULE (J, U, C, R, T, K, L, V, P, S models) OPERATION (7) P.C.B. (A, B, G, E, F models), DAB MODULE (A, B, G, E, F models) g FUNCTION (3) P.C.B.

  • Page 16: Service Precautions / サービス時の注意事項

    RX-A3080/RX-V3085 ■ SERVICE PRECAUTIONS / サービス時の注意事項 安全対策 Safety measures • この製品の内部には高電圧部分があり危険です。修理 • Some internal parts in this product contain high の際は、 絶縁性の手袋を使用するなどの安全対策を行っ voltages and are dangerous. てください。 Be sure to take safety measures during servicing, such as wearing insulating gloves.

  • Page 17: Disassembly Procedures / 分解手順

    RX-A3080/RX-V3085 ■ DISASSEMBLY PROCEDURES / 分解手順 （番号順に部品を外してください。 ） (Remove parts in the order as numbered.) Disconnect the power cable from the AC outlet. AC 電源コンセントから、電源コードを抜いてください。 1. Removal of Top Cover (Fig. 1) 1. トップカバーの外し方 (Fig. 1) a. 1 のネジ 4 本、2 のネジ 4 本、3 のネジ 2 本を外し...
  • Page 18 RX-A3080/RX-V3085 3. 無線ネットワークモジュールの外し方 3. Removal of Wireless Network Module (Fig. 2) (Fig. 2) a. The Wireless LAN Antenna Connector can be a. MHF コネクター挿抜工具を使い、無線 LAN アンテナ removed by using MHF Connector Remover. コネクターを外します。 (For details, refer to “Removal of Wireless LAN （詳細は “ サービス時の注意事項 ” の “ 無線 LAN アン...
  • Page 19 RX-A3080/RX-V3085 4. DIGITAL P.C.B. の外し方 4. Removal of DIGITAL P.C.B. a. 9 のネジ 2 本を外します。 （Fig. 4） a. Remove 2 screws (9). (Fig. 4) b. Remove the Cable guides. (Fig. 3) b. ケーブルガイドを外します。 （Fig. 3） c. j のネジ 3 本を外します。 （Fig. 3）...
  • Page 20 RX-A3080/RX-V3085 5. OPERATION（5）P.C.B. の外し方 5. Removal of OPERATION (5) P.C.B. a. l のネジ 4 本を外します。 （Fig. 5） a. Remove 4 screws (l). (Fig. 5) b. Remove CB302, and then remove the OPERATION (5) b. CB302 を外し、OPERATION（5）P.C.B. を外します。 P.C.B. (Fig. 6) （Fig. 6） 6. FUNCTION（4）P.C.B. の外し方 6. Removal of FUNCTION (4) P.C.B. a. m のネジ 1 本、ジャックスクリュー 2 本を外します。...
  • Page 21 RX-A3080/RX-V3085 8. FUNCTION（1）～（3）P.C.B. の外し方 8. Removal of FUNCTION (1)–(3) P.C.B.s a. p のネジ 2 本を外します。 （Fig. 8） a. Remove 2 screws (p). (Fig. 8) b. Remove 10 screws (q). (Fig. 7) b. q のネジ 10 本を外します。 （Fig. 7） c. Remove CB112, CB113, CB709, CB710, CB738 and c.
  • Page 22 RX-A3080/RX-V3085 P.C.B. をチェックする場合には： When checking the P.C.B.: • 本機の上にゴムシートと布を敷き、その上にサブ • Put the rubber sheet and the cloth over this unit, and シャーシユニットを置きます。 （Fig. 9） place the sub-chassis unit on them as shown below. (Fig. 9) • アンプユニット（L）のヒートシンクとアンプユニッ • Connect the heatsink of the AMP unit (L) and heatsink ト（R）のヒートシンクをリード線でシャーシに接続 してください。 （Fig. 9）...
  • Page 23 RX-A3080/RX-V3085 DIGITAL P.C.B. をチェックする場合には： When checking the DIGITAL P.C.B.: • 本機の上にゴムシートと布を敷き、その上に DIGITAL • Put the rubber sheet and cloth over this unit, and P.C.B. を置きます。 （Fig. 10） place the DIGITAL P.C.B. on them. (Fig. 10) • Connect CB7 on DIGITAL P.C.B. to the chassis with a • DIGITAL P.C.B.

  • Page 24: ファームウェアのアップデート

    RX-A3080/RX-V3085 ■ UPDATING FIRMWARE / ファームウェアのアップデート 下記の部品を交換した場合、ファームウェアを最新バー When the following parts are replaced, the firmware must ジョンにアップデートする必要があります。 be updated to the latest version. DIGITAL P.C.B. DIGITAL P.C.B. DIGITAL P.C.B. の IC75 IC75 on DIGITAL P.C.B. IC965 on DIGITAL P.C.B. DIGITAL P.C.B. の IC965 DIGITAL P.C.B. の IC920 IC920 on DIGITAL P.C.B.
  • Page 25 RX-A3080/RX-V3085 ● 操作手順 ● Operation Procedures 1. 電源コードを AC コンセントから抜きます。 1. Disconnect the power cable from the AC outlet. 2. Insert the USB storage device in which “firmware” 2. USB 端子にファームウェアが書き込まれた USB is written to the USB jack. (Fig. 1) フラッシュメモリーを差し込みます。...
  • Page 26 RX-A3080/RX-V3085 5. フ ァ ー ム ウ ェ ア の 書 き 込 み 完 了 後、“UPDATE 5. When writing of the firmware is completed, “ U P D AT E S U C C E S S ” , “ P L E A S E . . . ” a n d SUCCESS”、“PLEASE...”、“POWEROFF!”...
  • Page 27 RX-A3080/RX-V3085 エラーメッセージ一覧 List of Error Messages When writing fails, “ERROR! XXXXXX” is displayed on the 書 込 み エ ラ ー が 発 生 す る と、 前 面 デ ィ ス プ レ イ に “ERROR! XXXXXX” と表示されます。 front panel display.

  • Page 28: Self-Diagnostic Function / ダイアグ（自己診断機能

    RX-A3080/RX-V3085 ■ SELF-DIAGNOSTIC FUNCTION / ダイアグ（自己診断機能） 本機には、検査、測定、不良個所の発見を目的にしたダ This unit has self-diagnostic functions that are intended イアグ（自己診断機能）があります。 for inspection, measurement and location of faulty point. Each item has a main menu, each of which has submenu ダイアグには項目別にメインメニューがあり、そのそれ items. ぞれにサブメニューがあります。 下表はダイアグメニュー一覧です。 Listed in the table below are main menu items and submenu items.
  • Page 29 RX-A3080/RX-V3085 Main menu Sub-menu MANUAL TEST TEST ALL TEST FRONT L TEST CENTER TEST FRONT R TEST SURROUND R TEST SURROUND BACK R TEST SURROUND BACK L TEST SURROUND L TEST FRONT PRESENCE L 10 TEST FRONT PRESENCE R 11 REAR PRESENCE L 12 REAR PRESENCE R...
  • Page 30 RX-A3080/RX-V3085 Main menu Sub-menu C: Communication system / 通信・バスライン系 ACCESS CHECK BUS FLASH ROM BUS FPGA, PLD I2C2 DIR BUS DSP BUS EEPROM 232C DATA LOOPBACK TEST (Not for service / サービスでは使用しません ) 10 JITTER (Not for service / サービスでは使用しません ) 11 CEC CHECK (Not for service / サービスでは使用しません ) 12 DSP I/O CHECK1 (Not for service / サービスでは使用しません...
  • Page 31 RX-A3080/RX-V3085 Main menu Sub-menu PROTECTION DETECTION HISTORY 1 HISTORY 1 LAST INPUT LAST VOLUME POWER RELAY ON TIME POWER RELAY OPERATION TIME CPU OPERATION TIME CPU RESET START NUMBER HISTORY 2 HISTORY 2 LAST INPUT LAST VOLUME POWER RELAY ON TIME POWER RELAY OPERATION TIME...
  • Page 32 RX-A3080/RX-V3085 Main menu Sub-menu P: Power supply system / 電源系 AD DATA CHECK TEMPERATURE OUTPUT LEVEL LIMITER CONTROL PROTECTION HISTORY HISTORY 1 HISTORY 2 HISTORY 3 HISTORY 4 E: Device / デバイス系 DEVICE WRITE/CLEAR PLD WRITE PLD CLEAR K2G WRITING (Not for service / サービスでは使用しません ) WN FLG CLEAR S: System and version system / システム・バージョン系...
  • Page 33 RX-A3080/RX-V3085 ● Starting Self-Diagnostic Function ● ダイアグの起動 While pressing the “AI” and “INFO” keys, press the “MAIN “AI” と “INFO” キーを押しながら “MAIN ZONE z” キーを ZONE z” key to turn on the power, and release those 2 押して電源を入れた後、2 つのキーを放します。 keys. ダイアグが起動します。 The self-diagnostic function mode is activated. Keys of this unit / 本機キー...
  • Page 34 RX-A3080/RX-V3085 ● Display provided when Self-Diagnostic ● ダイアグ起動時の表示 Function started 本機の電源が切れたときの状況により、下記のように表 The display is as described below depending on the 示されます。 situation when the power to this unit is turned off. 1. 通常の操作で電源を切った場合： 1. When the power is turned off by usual operation: “NO PROTECT”...
  • Page 35 RX-A3080/RX-V3085 DC 出力異常によりプロテクションが働いた場合 2-2. When the protection function worked due to 2-2. abnormal DC output. DC PRT:xxx xxx: A/D conversion value of voltage at the moment when the protection function worked (Reference voltage: 3.3 V=255) プロテクションが働いた瞬間の電圧の A/D 変換値 （基準電圧：3.3 V=255）...
  • Page 36 RX-A3080/RX-V3085 2-4. ヒートシンク / ブリッジダイオード (D1808) の異常温 2-4. When the protection function worked due 度によりプロテクションが働いた場合 to excessive heatsink/bridge diode (D1808) temperature. TMPxPRT:xxx xxx: A/D conversion value of voltage at the moment when the protection function worked (Reference voltage: 3.3 V=255) プロテクションが働いた瞬間の電圧の...
  • Page 37 RX-A3080/RX-V3085 ● Operation procedure of Main menu ● メインメニューとサブメニューの操作 and Sub-menu ダイアグには項目別にメインメニューがあり、そのそれ Each item has a main menu, each of which has sub-menu ぞれにサブメニューがあります。 items. メインメニューの選択 Main menu selection Select the main menu using “SCENE 2” (forward) and “SCENE 2”（順送り） 、“SCENE 1”（逆送り）キーで選択 “SCENE 1” (reverse) keys. します。 サブメニューの選択 Sub-menu selection “SCENE 4”（順送り）...
  • Page 38 RX-A3080/RX-V3085 ● Details of Self-Diagnostic Function ● ダイアグメニュー詳細 menu A1. DSP AUDIO A1. DSP AUDIO DSP を経由する音声信号の経路をチェックします。 This menu is used to check audio signal route via DSP. A1-1. DSP THROUGH A1-1. DSP THROUGH 音声信号が DSP を経由してヘッドマージンを The audio signal is output including the head 含んで出力されます。...
  • Page 39 RX-A3080/RX-V3085 AMPPOWER P.C.B. RY180 peripheral circuit diagram AMPPOWER P.C.B. RY180 周辺の回路図 H S 1 8 1 T H 1 8 0 D H 5 D 2 - O T H M 3 n o _ u s e C B 1 9 0...
  • Page 40 RX-A3080/RX-V3085 A3. HDMI AUDIO A3. HDMI AUDIO HDMI IN/OUT 端子へ入力された音声信号の経路を This menu is used to check the route of audio signal チェックします。 input to HDMI IN/OUT jack. * Before check using “A3-4. ARC1” menu, be sure to ※ “A3-4. ARC1” メニューでのチェックの前に、あら かじめ必ず Audio Return Channel 機能に対応して connect a TV monitor equipped with Audio Return いるテレビを接続してください。...
  • Page 41 RX-A3080/RX-V3085 A4. AUDIO ROUTE CHECK A4. AUDIO ROUTE CHECK サブメニューで選択された音声経路をチェックします。 The selected audio routes can be checked in the sub-menus. It is recommended to use AUDIO1 as the 入力ソースは AUDIO1/ アナログ入力を推奨します。 analog input source. サ ブ メ ニ ュ ー 選 択 後、MAIN/ZONE2/ZONE3 の 入 力 After selecting the sub-menu, switch the input source ソースを AUDIO1 に切り替えてください。...
  • Page 42 RX-A3080/RX-V3085 A4-6. EXTERNAL FRONT+INTERNAL ZONE 2 A4-6. EXTERNAL FRONT+INTERNAL ZONE 2 The ZONE2 L/R signal is output to EXTRA EXTRA SP1 L/R 端 子 に ZONE2 L/R、EXTRA SP1 L/R terminals as well as to ZONE2 L/R SP2 L/R 端 子 に も ZONE2 L/R の 音 声 信 号 が...
  • Page 43 RX-A3080/RX-V3085 A4-12. Z2/3 SYNC MZ A4-12. Z2/3 SYNC MZ The following audio routes are checked. The 下記の音声経路をチェックします。出力先は output is to ZONE2/ZONE3. ZONE2/ZONE3 です。 DIR1 (IC909) → DSP1 (IC966) → DSP3 DIR1 (IC909) → DSP1 (IC966) → DSP3 (IC967) → DSP2 Downmix (IC919) → DIR2 (IC967) → DSP2 Downmix (IC919) → DIR2 ( I C 9 0 3 ) →...
  • Page 44 RX-A3080/RX-V3085 A5. IMPEDANCE TEST A5. IMPEDANCE TEST A5-1. 8 ohm A5-1. 8 ohm サービスでは使用しません。 Not for service. A5-1 8 ohm A5-2. 6 ohm A5-2. 6 ohm サービスでは使用しません。 Not for service. A5-2 6 ohm A6. MIC CHECK A6. MIC CHECK A6-1. MIC ROUTE CHECK A6-1.
  • Page 45 RX-A3080/RX-V3085 A8. MANUAL TEST A8. MANUAL TEST DSP に内蔵されたノイズジェネレータによって生成 The test noise generated by built-in noise generator されたテストノイズが、サブメニューで指定したチャ in DSP is output to the channels specified by the sub- ンネルへ出力されます。 menu. Test noise / テストノイズ Test noise / テストノイズ 30 Hz to 80 Hz 50 Hz for SUBWOOFER / SUBWOOFER 用 pink noise / ピンクノイズ sine wave / sine 波 500 Hz to 2 kHz 1 kHz for other than SUBWOOFER / SUBWOOFER 以外...
  • Page 46 RX-A3080/RX-V3085 A8-10. TEST FRONT PRESENCE R A8-10 TEST FP R The test tone is output to FRONT PRESENCE R channel. テストトーンが FRONT PRESENCE R チャンネルへ出力されます。 A8-11. TEST REAR PRESENCE L A8-11 TEST RP L The test tone is output to REAR PRESENCE L channel.
  • Page 47 RX-A3080/RX-V3085 D1. FL CHECK D1. FL CHECK FL 表示の動作をチェックします。 This menu is used to check operation of the FL display. FL display / FL 表示 D1-1. INITIAL DISPLAY / 初期表示 VOL. MUTE ZONE ZONE ZONE PARTY A-DRC VIRTUAL YPAO VOL.
  • Page 48 RX-A3080/RX-V3085 U1. USB U1. USB USB フラッシュメモリーからの音声信号の経路を This menu is used to check the audio signal route チェックします。 from USB storage device. U1-1. USB FRONT 1 TRACK U1-1. USB FRONT 1 TRACK USB 端子に接続された USB フラッシュメモ The 1st music file stored in the USB storage リーに保存された音楽ファイルの...
  • Page 49 RX-A3080/RX-V3085 N1. NETWORK N1. NETWORK ネットワークに関連する機能をチェックします。 This menu is used to check functions related to NETWORK. ブ ロ ー ド バ ン ド ル ー タ ー の LAN ポ ー ト と 本 機 の Connect between LAN port of broadband router and NETWORK 端子をネットワークケーブルで接続しま...
  • Page 50 RX-A3080/RX-V3085 N1-6. LINE NOISE 10 MDIX N1-6. LINE NOISE 10 MDIX Not for service. サービスでは使用しません。 N1-6 LN MDIX 10 N1-7. LINK CHECK N1-7. LINK CHECK This menu is used to check that the broadband ブロードバンドルーターが正しく接続されてい router is connected correctly. ることをチェックします。...
  • Page 51 RX-A3080/RX-V3085 N1-11. PING 2 N1-11. PING 2 Not for service. サービスでは使用しません。 N1-11 PING 2:OK N2. WIFI N2. WIFI サービスでは使用しません。 Not for service. N2-1–N2-10. WIFI ON JIG01 N2-1–N2-10. WIFI ON JIG01 Not for service. サービスでは使用しません。 N2-1 N2-10 ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・...
  • Page 52 RX-A3080/RX-V3085 C1. ACCESS CHECK C1. ACCESS CHECK DIGITAL P.C.B. 上の各デバイス間の通信とバスライン This menu is used to check the communication and 接続をチェックします。 bus line connection between devices on DIGITAL P.C.B. C1-1. ALL C1-1. ALL サブメニュー C1-2 〜 C1-11 の総合判定結果が The total detection result of sub-menus from 表示されます。...
  • Page 53 RX-A3080/RX-V3085 C1-5. I2C2 C1-5. I2C2 The I2C (Inter integrated circuit) bus line I2C（Inter integrated circuit）バスライン接続 connection is checked. をチェックします。 C1-5 I2C2:00 00 :OK OK: No error detected / 不良検出なし NG: An error is detected / 不良検出あり Error detection of ZONE3 DSP (IC933) / ZONE3 DSP (IC933) の不良検出...
  • Page 54 RX-A3080/RX-V3085 C1-11. CEC CHECK C1-11. CEC CHECK Not for service. サービスでは使用しません。 C1-11 CEC CHK:OK C1-12. DSP I/O CHECK1 C1-12. DSP I/O CHECK1 Not for service. サービスでは使用しません。 C1-12 DSP I/O check1 C1-13. DSP I/O CHECK2 C1-13. DSP I/O CHECK2 Not for service.
  • Page 55 RX-A3080/RX-V3085 C3. MCPU TO NCPU COMMUNICATION CHECK C3. MCPU TO NCPU COMMUNICATION CHECK C3-1. SPI C3-1. SPI This menu is used to check the SPI （Serial NET マイコンと MAIN マイコンの SPI （Serial Peripheral Interface) connection between NET Peripheral Interface) 接 続 を チ ェ ッ ク し ま す。...
  • Page 56 RX-A3080/RX-V3085 V1. ANALOG VIDEO CHECK V1. ANALOG VIDEO CHECK アナログ映像信号の経路をチェックします。 This menu is used to check the analog video signal route. V1-1. ANALOG BYPASS V1-1. ANALOG BYPASS Not for service. Not for service. V1-1 ANALOG BYPASS ANALOG BYPASS HDMI IN...
  • Page 57 RX-A3080/RX-V3085 V1-4. VIDEO INFORMATION V1-4. VIDEO INFORMATION The information of input analog video signals is 入力されているアナログ映像信号の情報が表示 displayed. されます。 V1-4 VID IN:--- V2. DIGITAL VIDEO CHECK V2. DIGITAL VIDEO CHECK デジタル映像信号の経路をチェックします。 This menu is used to check the digital video signal route.
  • Page 58 RX-A3080/RX-V3085 V2-2. HDMI SCALING V2-2. HDMI SCALING The video / audio signals input to HDMI IN HDMI IN 端子で入力された映像信号を音声信号 jack are output to HDMI OUT jack via FPGA が FPGA スケーリングを経由して HDMI OUT Scaling. 端子へ出力されます。 アップスケーリング： HDMI video output up-scaling: INPUT 1080i@60Hz, OUTPUT 1080p@60Hz INPUT 1080i@60Hz、OUTPUT 1080p@60Hz ※ ただし、入力映像信号が 1080i@60Hz 以外...
  • Page 59 RX-A3080/RX-V3085 V2-3. DIGITAL CVBS V2-3. DIGITAL CVBS The video (CVBS) signal is converted and 映像信号が以下のように変換され、出力されま output as shown below. す。 V2-3 DIGITAL CVBS HDMI HDMI HDMI HDMI HDMI HDMI HDMI HDMI HDMI HDMI OUT2 OUT1 SWITCHER 1 SWITCHER 2 MN864788...
  • Page 60 RX-A3080/RX-V3085 V2-4. DIGITAL COMPONENT V2-4. DIGITAL COMPONENT The component video (Y, Cb, Cr) signal is 映像信号が以下のように変換され、出力されま converted and output as shown below. す。 V2-4 DIGITAL Cmp HDMI output HDMI BD/DVD player HDMI HDMI HDMI HDMI HDMI HDMI HDMI HDMI HDMI...
  • Page 61 RX-A3080/RX-V3085 V2-5. DIGITAL COMPONENT SCALING V2-5. DIGITAL COMPONENT SCALING The component video (Y, Cb, Cr) signal is 映像信号が以下のように変換され、出力されま converted and output as shown below. す。 アップスケーリング： HDMI video output up-scaling: INPUT 480i/576i, OUTPUT 1080p INPUT 480i/576i、OUTPUT 1080p V2-5 DIGITAL Cmp SC HDMI HDMI HDMI HDMI HDMI HDMI...
  • Page 62 RX-A3080/RX-V3085 V2-6. GUI-VIDEO OUT V2-6. GUI-VIDEO OUT The GUI is output from FPGA (IC41 on DIGITAL FPGA（DIGITAL（1）P.C.B. の IC41）から P.C.B.). GUI が出力されます。 V2-6 GUI-VIDEO OUT HDMI HDMI HDMI HDMI HDMI HDMI HDMI HDMI HDMI HDMI OUT2 OUT1 SWITCHER 1 SWITCHER 2...
  • Page 63 RX-A3080/RX-V3085 R1. DAB R1. DAB サービスでは使用しません。 Not for service. R1-1 R1-2 INVALID ITEM INVALID ITEM T1. POWER T1. POWER This menu is used to display the operating time and 本機の動作時間、動作回数が表示されます。 operation frequency of this unit. ※ ダイアグ中の動作時間、動作回数は保存されませ ん。 * The operating time and operation frequency during the self-diagnostic function mode will not be stored.
  • Page 64 RX-A3080/RX-V3085 T1-5. POWER OFF TIME-OUT T1-5. POWER OFF TIME-OUT The number of time-out times of each module 各モジュールで電源オフ時にタイムアウトした when the power is turned off will be displayed. 回数が表示されます。 T1-5 TO: 0/ 0/ 0/ 0 0 to FF (up to 255 times) / 0 ～ FF（最大 255 回）...
  • Page 65 RX-A3080/RX-V3085 T2-3. ZONE 3 HIGHEST VOLUME T2-3. ZONE 3 HIGHEST VOLUME The maximum value of the ZONE3 volume 1 分以上保持された ZONE 3 ボリュームレベル level maintained for longer than 1 minute is の最大値が表示されます。 displayed. T2-3 Z3 VOL: ----- Maximum value / -80.0 to +16.5 dB 最大値...
  • Page 66 RX-A3080/RX-V3085 List of key operation / キー操作一覧 Display / 表示 Key name / キー名称 Key number AD value 1 AD value 2 AD value 3 キー番号 AD 値 1 AD 値 2 AD 値 3 MAIN ZONE z 0205 77 – 89 ZONE 2 0208 40 – 53 ZONE 3 020B 54 – 64...
  • Page 67 RX-A3080/RX-V3085 T4. PROTECTION DETECTION T4. PROTECTION DETECTION プロテクション履歴が表示されます。 This menu is used to display the history of protection function. T4-1. History 1 / 履歴 1 T4-1 The display will be changed by pressing the “w”(cursor down) 1.NoPRT key / “q”(cursor up) key.
  • Page 68 RX-A3080/RX-V3085 P1. AD DATA CHECK P1. AD DATA CHECK パネルキー、プロテクションなどを検出しているマ This menu is used to display the A/D conversion イコンの A/D 変換値を、サブメニューで表示します。 value of the microprocessor which detects panel keys and protection functions by using the sub-menu. サブメニュー “P1-7. KEY1/KEY2/KEY3” にすると、全 When “P1-7. KEY1/KEY2/KEY3” sub-menu is キーの値を検出するためキー操作はできなくなりま...
  • Page 69 RX-A3080/RX-V3085 P1-3. TEMPERATURE P1-3. TEMPERATURE TMP1: ヒートシンク L 温度 (THM) の検出 TMP1: Temperature of the heatsink L (THM) is detected. マイコン (IC77) の 1 ピン (THM1）の電 圧が表示されます。 The voltage at 1 pin (THM1) of IC77 is displayed. TMP2: ヒートシンク R 温度 (THM) の検出 TMP2: Temperature of the heatsink R (THM) is マイコン (IC77) の 2 ピン (THM2）の電 detected. 圧が表示されます。 The voltage at 2 pin (THM2) of IC77 is TMP3: ブリッジダイオード温度（THM) の検出...
  • Page 70 RX-A3080/RX-V3085 P1-7. KEY P1-7. KEY Panel key is detected. パネルキーの検出 パネルキーの A/D 値が規定範囲から外れると、 When the A/D conversion value of the panel 正常な動きをしません。 key becomes out of the specified range, normal operation will not be available. 下表をご覧になり、各キーの分圧抵抗の定数、 ハンダ不良等の確認をしてください。 In that case, check the constant of voltage dividing resistor, solder condition, etc.
  • Page 71 RX-A3080/RX-V3085 P2. PROTECTION HISTORY P2. PROTECTION HISTORY プロテクション履歴が表示されます。 This menu is used to display the history of protection function. “STRAIGHT” キーを押すと動作回数が消去されます。 The operation frequency will be erased by pressing the “STRAIGHT” key. P2-1 P2-2 P2-3 P2-4 1:DC 255 2.NoPRT 3.NoPRT 4.NoPRT...
  • Page 72 S2-1. MODEL S2-1. MODEL モデル名が表示されます。 The model name is displayed. S2-1 MDL:A3080 255 Model name / モデル名 A3080 : RX-A3080 V3085 : RX-V3085 S2-2. DESTINATION S2-2. DESTINATION The destination is displayed. 仕向け先が表示されます。 S2-2 DEST:J Not for service / サービスでは使用しません...
  • Page 73 RX-A3080/RX-V3085 S4. ROM VERSION/CHECKSUM S4. ROM VERSION/CHECKSUM ファームウェアのバージョン、チェックサムが表示 The firmware version and checksum values are されます。 displayed. The checksum is obtained by adding the data チェックサムは、データを 8 ビットごとに加算して いき、16 進数で表記したものです。 at ever y 8-bit and expressing the result as a hexadecimal notation.
  • Page 74 RX-A3080/RX-V3085 S4-11. DSP3 VERSION S4-11 D3Ver: 0.06A4 The firmware version of DSP3 (IC967 on DIGITAL P.C.B.) is displayed. DSP3（DIGITAL P.C.B. の IC967）のファームウェアのバージョンが表示されます。 S4-12. DSP3 CHECKSUM S4-12 D3Sum:2E9E5F7B The checksum value of DSP3 (IC967 on DIGITAL P.C.B.) is displayed. DSP3（DIGITAL P.C.B. の IC967）のチェックサムが表示されます。 S4-13. NETWORK VERSION S4-13 N-Ver:0201 The firmware version of Wireless network module is displayed. 無線ネットワークモジュールのファームウェアのバージョンが表示されます。 S4-14. NETWORK CHECKSUM S4-14 The checksum value of Wireless network module is displayed.

  • Page 75: Power Amplifier Adjustment / パワーアンプ調整

    RX-A3080/RX-V3085 ■ POWER AMPLIFIER ADJUSTMENT / パワーアンプ調整 無信号状態ですべての調整を行います。 Perform all adjustments with no signal applied. Warming up before adjustment is not required. 調整前のウォ−ミングアップは必要ありません ● アイドリング電流調整 ● Idling Current Adjustment 1. すべてのチャンネルのアイドリング調整用半固定 1. Turn all the semi-fixed variable resisters for idling ボリュームを左いっぱいに回します。 current adjustment counterclockwise fully. 2. 本機に電源を投入します。...
  • Page 76 RX-A3080/RX-V3085 AMP (2) P.C.B. Idling current adjustments DC offset confirmations アイドリング電流調節 DC オフセット確認 Item チャンネル Test Point Adjustment Point Rating Test Point Rating テストポイント 調整箇所 規格 テストポイント 規格 Surround Back R CB104 pin1, pin2 VR100 Speaker Terminal (TE152) Front R CB103 pin1, pin2...

  • Page 77: Display Data

    RX-A3080/RX-V3085 ■ DISPLAY DATA ● V4001 : 023MT006GINK (OPERATION P.C.B.) — PATTERN AREA ● PIN CONNECTION Pin No. 82 81 80 79 78 77 76 75 74 73 72 71 70 69 68 67 66 65 64 63 62 61 60 59 58 57 56 55 54 53 52 51 50 49 48...
  • Page 78 RX-A3080/RX-V3085 ● ANODE CONNECTION 16G, 19G, 20G, 15G, 17G, 19G, 20G, 21G, 1G-14G 1G-14G 1-1B 1-1B 1-1B 1-1B 1-1B 1-1B 1-1A 1-1A 1-1A 1-1A 1-1A 1-1A 2-1B 2-1B 2-1B 2-1B 2-1B 2-1B 2-1A 2-1A 2-1A 2-1A 2-1A 2-1A 3-1B 3-1B...
  • Page 79 RX-A3080/RX-V3085 ● TIMING CHART 15G, 17G, 19G, 21G, 16G, 18G, 20G, 1G-14G 1G-14G T1-T14 T1-T14 T1-T14 T1-T14 T1-T14 T1-T14 T1-T14 T1-T14 T1-T14 T1-T14 T1-T14 T1-T14 T1-T14 T1-T14 T1-T14 T1-T14 T1-T14 T1-T14 T1-T14 T1-T14 D10B T1-T14 D10A T1-T14 D11B T1-T14 D11A...

  • Page 80: Ic Data

    RX-A3080/RX-V3085 ■ IC DATA IC919, 966, 967: D81YK113DZKB5 (DIGITAL P.C.B.) Decoder/Post processor * No replacement part available. / サービス部品供給なし DSP Subsystem JTAG Interface System Control C674x™ PLL/Clock MICROPROCESSOR Input Generator Clock(s) w/OSC Memory Protection General- 32 KB 32 KB Purpose L1 Pgm...
  • Page 81 RX-A3080/RX-V3085 TYPE PULL Function Name Detail of Function Device Reset and JTAG High-Frequency Oscillator and PLL EMA_CLK/OBSCLK/AHCLKR2/ GP1[15] PLL Observation Clock l l i l l i l l i t l i f ) y l e t l...
  • Page 82 RX-A3080/RX-V3085 TYPE PULL Function Name Detail of Function M14 EMA_WE_DQM[0] /UHPI_HINT/AXR0[15]/GP2[9] EMIFA write enable/data mask for EMA_D[7:0] EMA_OE /UHPI_HDS1/AXR0[13]/GP2[7] EMIFA output enable EMA_WAIT[0]/ UHPI_HRDY/GP2[10] EMIFA wait input/interrupt External Memory Interface B (only SDRAM ) e t i e t i...
  • Page 83 RX-A3080/RX-V3085 TYPE PULL Function Name Detail of Function SPI0_SOMI[0]/EQEP0I/GP5[0]/BOOT[0] SPI0 data/slave-out-master-in SPI1_SCS[0] /UART2_TXD/GP5[13] SPI1 chip select SPI1_ENA /UART2_RXD/GP5[12] SPI1 enable SPI1_CLK/EQEP1S/GP5[7]/BOOT[7] SPI1 clock SPI1_SIMO[0]/I2C1_SDA/GP5[6]/BOOT[6] SPI1 data/slave-in-master-out SPI1_SOMI[0]/I2C1_SCL/GP5[5]/BOOT[5] SPI1 data/slave-out-master-in Enhanced Capture/Auxiliary PWM Modules (eCAP0, eCAP1, eCAP2) ACLKX0/ECAP0/APWM0/GP2[12] Enhanced capture 0/input or auxiliary PWM 0 output...
  • Page 84 RX-A3080/RX-V3085 TYPE PULL Function Name Detail of Function Inter-Integrated Circuit Modules(I2C0, I2C1) UART0_RXD/I2C0_SDA/TM64P0_IN12/GP5[8]/ I2C0 serial data BOOT[8] UART0_TXD/I2C0_SCL/TM64P0_OUT12/GP5[9]/ I2C0 serial clock BOOT[9] SPI1_SIMO[0]/I2C1_SDA/GP5[6]/BOOT[6] I2C1 serial Data SPI1_SOMI[0]/I2C1_SCL/GP5[5]/BOOT[5] I2C1 serial clock Timers UART0_RXD/I2C0_SDA/TM64P0_IN12/GP5[8]/ Timer0 lower input BOOT[8] UART0_TXD/I2C0_SCL/TM64P0_OUT12/GP5[9]/ Timer0 lower output...
  • Page 85 RX-A3080/RX-V3085 TYPE PULL Function Name Detail of Function l a i AFSX1/EPWMSYNCI/EPWMSYNCO/GP4[10] McASP1 transmit frame sync ACLKR1/ECAP2/APWM2/GP4[12] McASP1 receive bit clock l a i AHCLKX0/AHCLKX2/USB_REFCLKIN/GP2[11] McASP2 transmit master clock EMA_CLK/OBSCLK/AHCLKR2/GP1[15] McASP2 receive master clock Universal Serial Bus Module (USB0) For proper device operation, this pin is recommended to be connected via a 0.22 F capacitor to VSS (GND), even if USB0...
  • Page 86 RX-A3080/RX-V3085 TYPE PULL Function Name Detail of Function – – – – – – – – – Supply and Ground ) y l – a t l – – – – – – – – – – – – –...
  • Page 87 RX-A3080/RX-V3085 TYPE PULL Function Name Detail of Function – – – – – – – – – – – – (1) I = Input, O = Output, I/O = Bidirectional, Z = High impedance, PWR = Supply voltage, GND = Ground, A = Analog signal.
  • Page 88 RX-A3080/RX-V3085 IC79: TMPM462F15FG (DIGITAL P.C.B.) Microprocessor * No replacement part available. / サービス部品供給なし Cortex-M4F FLASH NVIC BOOT Backup µDMA 1.5MB Debug 192KB (unit A,B,C) 1.0MB AHB-Lite AHB Lite (max 120MHz) AHB to IO AHB to APB Bridge Bridge SIO/UART EBIF (10ch)
  • Page 89 RX-A3080/RX-V3085 Related Power Supply Port Name Function Name Detail of Function PM3/SC8TXD WN_SPI_MOSI WN_PON Network CPU SPI transmission data PM4/SC8RXD WN_SPI_MISO WN_PON Network CPU SPI reception data PM5/SC8SCK/SC8CTS/TBEIN0 WN_SPI_SCK WN_PON Network CPU SPI communication clock DVDD3 DVDD3 DVSS DVSS PD0/D0/AD0/SC3TXD/I2C2SDA...
  • Page 90 RX-A3080/RX-V3085 Related Power Supply Port Name Function Name Detail of Function MODE MODE RESET RESET PM11/SC5SCK/SC5CTS/TBEOUT MIC_N_DET Microphone detect PM12/SC6TXD EEP_MOSI EEPROM transmission data PM13/SC6RXD EEP_MISO EEPROM reception data PM14/SC6SCK/SC6CTS/TBFOUT EEP_SCK EEPROM communication clock PF3/SC0TXD 232C_DBG_MOSI Debug / Flash write...
  • Page 91 RX-A3080/RX-V3085 Related Power Supply Port Name Function Name Detail of Function PH3/AIN3 KY_AD2 Key 2 PH4/AIN4 KY_AD3 Key 3 PH5/AIN5 VOL_RB Volume B PH6/AIN6 VOL_RA Volume A PH7/AIN7 ISEL_RB Input selector B PH8/AIN8 ISEL_RA Input selector A 100 PH9/AIN9 DIR1_N_CS...
  • Page 92 RX-A3080/RX-V3085 Related Power Supply Port Name Function Name Detail of Function 142 PB4/A12/UT1DTR A[12] External bus 143 PB5/A13/UT1RIN A[13] External bus 144 PB6/A14/UT1CTS A[14] External bus 145 PB7/A15/UT1RTS A[15] External bus 146 DVDD3 DVDD3 147 DVSS DVSS 148 PB8/UT1TXD/UT1IROUT DSP_NIC...
  • Page 93 RX-A3080/RX-V3085 Key detection for A/D port Key input (A/D) pull-up resistance: 10 k-ohms 0 Ω + 0.82 k Ω + 0.82 k Ω + 1.0 k Ω + 1.5 k Ω + 1.5 k Ω + 1.8 k Ω + 2.7 k Ω Detected voltage value at 0 – 0.125 – 0.358 – 0.577 – 0.828 – 1.078 – 1.299 – 1.535 – 93 pin 0.125 V 0.358 V 0.577 V 0.828 V 1.078 V...
  • Page 94 RX-A3080/RX-V3085 • Microprocessor extended port IC76, 77: SN74LV4051APWR (DIGITAL P.C.B.) 8-channel analog multiplexers/demultiplexers INPUTS CHANNEL None IC76 Related Power Supply Port Name Function Name Detail of Function PS1_PRT +3.3S_PON Power Supply protection 1 PS2_PRT +3.3S_PON Power Supply protection 2 – No used THM3 Temperature detection 3 –...
  • Page 95 RX-A3080/RX-V3085 IC70, 71, 72, 73, 80, 87: TC74VHC273FT (EL,K) (DIGITAL P.C.B.) Octal D-type flip-flop with clear 20 V CC CK Q CK Q CK Q CK Q CK Q CK Q CK Q CK Q Inputs Output Function Clear − − No Change IC70 Port Name Function Name...
  • Page 96 RX-A3080/RX-V3085 IC73 Port Name Function Name Related Power Supply Detail of Function D[0] DIAG_CHECK Diag check result output D[1] DCDC_PON DCDC_PON +3.3D/+1.8D power supply control D[2] TUN_N_RST Tuner reset D[3] Power relay D[4] DC_TRG1 Control out 1 D[5] DC_TRG2 Control out 2...
  • Page 97 RX-A3080/RX-V3085 IC902, 903, 909: PCM9211PTR (DIGITAL P.C.B.) 216kHz digital audio interface transceiver (DIX) with stereo ADC and routing FILT AUXIN0 AUTO RXIN7 RXIN0 RXIN0 SCKO DOUT RXIN1 MAIN RXIN1 OUTPUT RXIN2 AUXIN0 RXIN2 LRCK PORT SCKO/BCK/LRCK RXIN3 AUXIN1 RXIN3 DOUT...
  • Page 98 RX-A3080/RX-V3085 IC68: SII9437CNUC (DIGITAL P.C.B.) eARC receiver and transmitter * No replacement part available. / サービス部品供給なし eARC_p (Utility) eARC/ ARC HDCP CMC_Tx Registers eARC_n (HPD) / Audio Mute Capabilities Mute_in Control Data To other Modules MCLK Bi-phase Audio SD[0] FIFO...

  • Page 99: Pin Connection Diagrams

    RX-A3080/RX-V3085 ■ PIN CONNECTION DIAGRAMS • ICs • ICs 74LCX32FT 74LVC1G08GW 74VHC245FT A3V28S40JTP-60 BA15218F ADV7181CBSTZ TLP785 TMPM462F15FG TRS3221ECPWR W25Q32FVSSIG XC6233H181NR-G A3V56S40GTP 74VHC273FT (EL,K) AK4128AEQ 74LCX126FT W9812G6KH-6 SDRAM W9825G6KH-6 SDRAM BD9328FJ 74VHC157FT BD9329AEFJ AK5386VT BD34703KS2 CS2100CP-CZZR ES9007S LXDC2HN33F-175 M95256-RDW6TP LXDC2HN12F • Diodes...

  • Page 100: Block Diagrams

    RX-A3080/RX-V3085 ■ BLOCK DIAGRAMS AUDIO Section Block Diagram Front/Center/Surr.Back は Main Bypass経路を通ってVolume1から 出力するため、実質使用しているのは Volume2から出力される 2.8Vrms 出力をDIR or ADコン入力レベルの FUNCTION (1) • See page 143 → Surround/Subwooferのみ 3.0Vpp (=1.06Vrms) に合わせるため、 Volumeにて-9dBゲイン補正すること FUNCTION (6) BiAmp /Front.Pre /Zone2 /Zone3 (SP) AD_MZ1 Mute Front BiAmp • See page 140 → アナログダイレクトでの...
  • Page 101 RX-A3080/RX-V3085 DIGITAL P.C.B. Section Block Diagram USB_DP/DM IC84 TX/RX IC952 RS232C eARC NET SPI DV I2C NET MCK DV I2C NET I2S(SD0/DSD_L_R) DSP SPI ADT I2S(SD0) HDMI I2C Zone AUP SPDIF Audio IN1 IC954 PLD JTAG HDMI Zone SPDIF Audio OUT1...
  • Page 102 RX-A3080/RX-V3085 VIDEO Section Block Diagram IC301 VID_SCL FET SW NJW1329FH3 VID_SDA UM6K31N IN1_CVBS CVBS / V_N_FMUTE COMPONENT IN1_Y IN1_PB IN1_CVBS VIN1 IN1_PR Connect GND VIN2 AD_CVBS VOUT1 IN2_CVBS VIN3 7IN /2OUT * Open VOUT2 Connect GND Selector VIN4 VOUT_ IN2_CVBS...
  • Page 103 RX-A3080/RX-V3085 Power Supply Section Block Diagram Q1804 IC452 D1830- 1833 Q1812 IC946 IC23 OPERATION (2) Q7009 IC935 IC26 Q1805 Q9303 D1834- Q1813 IC947 1837 IC957 IC934 IC931 IC930 Q7010 Q1814 IC25 IC953 Q1806 IC936 IC916 IC958 IC24 AMPPOWER (1) IC10...

  • Page 104: Wiring Diagrams

    RX-A3080/RX-V3085 ■ WIRING DIAGRAMS Wiring the antenna to Cable guide • OVERALL ASSEMBLY Flexible flat cable to DIGITAL (CB31) Don’t approach Transformer. FUNCTION (4) FUNCTION (7) OK condition Fix the wire by PN351. FUNCTION (2) * Push down the wire.
  • Page 105 RX-A3080/RX-V3085 Flexible flat cable (A, B, G, E, F models) Fix the wire by Cord Clamp. * Don’t approach Transformer. to FUNCTION (3) OK condition NG condition J, U, C, R, T, K, L, V, P, S models: • AMP UNIT...

  • Page 106: Printed Circuit Boards

    RX-A3080/RX-V3085 • Semiconductor Location Ref no. Location Ref no. Location Ref no. Location Ref no. Location Ref no. Location Ref no. Location Ref no. Location Ref no. Location Ref no. Location Ref no. Location Ref no. Location Ref no. Location Ref no. Location ■...
  • Page 107 RX-A3080/RX-V3085 DIGITAL (Side B) No replacement part available. サービス部品供給なし IC73 IC72 • Semiconductor Location Ref no. Location Ref no. Location D700 Q305 D701 Q306 D9301 D9302 D9305 D9306 Q700 IC10 Q701 IC24 Q702 IC32 Q703 Q704 IC40 IC57 Q705 Q707 IC72 IC73...
  • Page 108 RX-A3080/RX-V3085 DSP-D FUNCTION (1) (Side A) (Side A) PHONO AUDIO 1 AUDIO 2 AUDIO 3 AV 1 AV 2 AV 3 AV 4 ZONE OUT/PRE OUT PRE OUT (7 TV) (3 MUSIC) (1 MOVIE) (5 STB) (6 GAME) ZONE 2/...
  • Page 109 RX-A3080/RX-V3085 DSP-D FUNCTION (1) (Side B) (Side B) • Semiconductor Location Ref no. Location D7001 D7002 IC701 IC702 IC703 IC705 IC706 IC707 IC708 IC709 A, B, G, E, F models IC710 IC712 IC965 IC713 IC963 IC965 IC968 IC970 Q7006 Q7008 Q7013 Q7014...
  • Page 110 RX-A3080/RX-V3085 FUNCTION (2) (Side A) DIGITAL DIGITAL (CB945) (CB943) DIGITAL (CB944) AMPPOWER (W1801) AUXR AUXE AUXL MICE MIC_N_DET +12V -12V OPERATION (2) (CB452) FUNCTION (1) (CB702) FUNCTION (1) FUNCTION (1) (CB701) (CB703)
  • Page 111 RX-A3080/RX-V3085 FUNCTION (2) (Side B) • Semiconductor Location Ref no. Location IC731 IC732 IC733 IC734 IC735 IC736 IC737 IC738...
  • Page 112 RX-A3080/RX-V3085 • Semiconductor Location FUNCTION (3) FUNCTION (4) (Side A) (Side A) Ref no. Location D7702 IC764 Q7705 AUDIO 1 AUDIO 2 AUDIO 3 AV 1 AV 2 AV 3 (7 TV) (3 MUSIC) (1 MOVIE) (5 STB) (6 GAME) Q7706 TRIGGER OUT...
  • Page 113 RX-A3080/RX-V3085 • Semiconductor Location FUNCTION (3) FUNCTION (4) (Side B) (Side B) Ref no. Location D7701 D7704 D7705 D7709 IC761 IC763 IC776 IC777 IC781 IC782 Q7701 Q7702 Q7703 Q7704 Q7707 Q7708 Q7811 Q7812 Q7813 Q7814 Q7815 Q7816 Q7817 Q7818 FUNCTION (7) (Side B)
  • Page 114 RX-A3080/RX-V3085 OPERATION (1) (Side A) Remote control sensor DIGITAL (CB77) FLD_N_RST FLD_N_CS FLD_SCK FLD_MOSI REM_IN1 FLP_PON ISEL_RA Standby indicator ISEL_RB PS2_PRT KY_AD3 PSW_DET KY_AD1 KY_AD2 MAIN ZONE VOL_RA SURROUND:AI VOL_RB PD_LED FLD_PON indicator +3.3M STBY_LED +5.5V AI_LED DGND DGND +5.5V...
  • Page 115 RX-A3080/RX-V3085 OPERATION (1) (Side B) • Semiconductor Location Ref no. Location D4006 D4007 D4080 D4081 D4082 D4083 D4084 D4085 D4086 D4087 D4088 IC401 Q4001 Q4002 Q4080 Q4081 Q4082 Q4083 Q4084 Q4085...
  • Page 116 RX-A3080/RX-V3085 OPERATION (2) OPERATION (4) (Side A) (Side A) PHONES USB jack YPAO MIC SILENT CINEMA AUDIO CB455 INPUT CB471 W4501 OPERATION (1) DIGITAL CB454 (CB404) (CB952) CB452 FUNCTION (1) (W7004) OPERATION (7) (Side A) A, B, G, E, F models...
  • Page 117 RX-A3080/RX-V3085 OPERATION (2) OPERATION (4) (Side B) (Side B) IC451 OPERATION (7) (Side B) A, B, G, E, F models OPERATION (3) (Side B) • Semiconductor Location Ref no. Location D4503 D4506 D4508 D4509 D4510 D4512 D4514 D4565 D4566 D4567 D4568 IC451...
  • Page 118 RX-A3080/RX-V3085 OPERATION (5) OPERATION (6) (Side A) (Side A) AMPPOWER (W1814) R, T, K, L, A, B, G, E, F, V, P, S models OPERATION (1) (CB402) DIGITAL (CB930) VIDEO COMPONENT VIDEO AV 1 AV 2 AV 3 AV 4 AV 1(1 MOVIE)/AV 2(5 STB) 5.5V...
  • Page 119 RX-A3080/RX-V3085 OPERATION (5) OPERATION (6) (Side B) (Side B) IC301 • Semiconductor Location Ref no. Location Ref no. Location Ref no. Location Ref no. Location Ref no. Location D3013 D3509 D3521 Q3003 Q3510 D3502 D3510 D3522 Q3004 Q3511 D3503 D3513 D3523 Q3005...
  • Page 120 RX-A3080/RX-V3085 AMPPOWER AMPPOWER AMP (1) (Side A) (W1808B) (W1808A) AMP (6) (Side A) AMPPOWER (W1809) CB107 CB108 CB109 CB105 For service For service CB106 For service For service For service I_PRT_L -LB_L +LB_L W1517A W1530 W1521A AMPPOWER W1518A W1522A (CB180)
  • Page 121 RX-A3080/RX-V3085 AMP (1) (Side B) AMP (6) (Side B) Heatsink R temperature • Semiconductor Location AMP (7) (Side B) Ref no. Location Ref no. Location Ref no. Location Ref no. Location D1024 D1038 Q1043 Q1057 D1025 D1039 Q1044 Q1058 D1026 D1040 Q1045...
  • Page 122 RX-A3080/RX-V3085 AMPPOWER AMPPOWER AMP (2) (Side A) (W1807B) (W1807A) AMP (5) (Side A) CB101 CB103 CB104 CB102 For service For service I_PRT_R For service For service -LB_R +LB_R W1516A W1531 W1512A AMPPOWER W1514A (CB181) W1515A AMP (3) W1513A (W1512B) DIGITAL...
  • Page 123 RX-A3080/RX-V3085 AMP (2) (Side B) AMP (5) (Side B) Heatsink L temperature AMP (8) (Side B) • Semiconductor Location Ref no. Location Ref no. Location Ref no. Location D1000 D1018 Q1007 D1001 D1019 Q1008 D1002 D1020 Q1009 D1003 D1021 Q1010 D1008 D1022...
  • Page 124 RX-A3080/RX-V3085 AMP (3) (Side A) AMP (4) (Side A) AMP (1) AMPPOWER AMPPOWER (W1810) (W1517A) (ST181) AMP (2) AMP (1) AMP (2) AMP (1) AMP (1) AMP (2) AMPPOWER AMP (1) AMP (2) AMP (1) (W1512A) (W1519A) (W1514A) (W1520A) (W1518A)
  • Page 125 RX-A3080/RX-V3085 AMP (3) (Side B) AMP (4) (Side B) • Semiconductor Location Ref no. Location D1512 D1513 D1514 D1515 D1516 D1517 D1518 D1519 D1520 D1521 D1523 D1524 D1526 D1527 D1528 D1529...
  • Page 126 RX-A3080/RX-V3085 Safety measures • Some internal parts in this product contain high voltages and are dangerous. Be sure to take safety measures during servicing, such as wearing insulating gloves. AMP (1) (ST101) AMP (1) (CB111) • Note that the capacitors indicated below are dangerous even after the...
  • Page 127 RX-A3080/RX-V3085 AMPPOWER (Side B) J, R, A, B, G, E, F, L models • Semiconductor Location Ref no. Location D1801 D1802 D1803 D1804 D1805 D1806 D1811 D1821 D1822 D1823 D1826 D1827 D1828 D1829 D1830 D1831 D1832 D1833 D1834 D1835 D1836 D1837 Q1807...
  • Page 128 RX-A3080/RX-V3085 MEMO MEMO...

  • Page 129: Circuit Diagrams

    RX-A3080/RX-V3085 ■ CIRCUIT DIAGRAMS DIGITAL 1/10 HDMI OUT (HDCP2.2) HDMI (HDCP2.2) AV 7 AV 6 AV 5 AV 4 AV 3 AV 2 AV 1 (ZONE OUT) (6 GAME) (5 STB) (1 MOVIE) C B 8 H D M I Z O N E 2 / 4 O U T...
  • Page 130 RX-A3080/RX-V3085 HDMI OUT (HDCP2.2) H D M I O U T 1 H D M I O U T 2 C B 2 1 C B 2 2 DIGITAL 2/10 D C 1 R S 1 9 J A X R 1 9 0...
  • Page 131 RX-A3080/RX-V3085 DIGITAL 3/10 Page 145 K5 to OPERATION (5)_CB303 IC32: XC6233H181NR 200mA, High speed regulator C 3 5 6 2 2 P ( C H ) C 3 5 5 2 2 P ( C H ) + 3 . 3 V...
  • Page 132 RX-A3080/RX-V3085 IC43 : TC7SZ125FU IC45: TC7SZ04FU IC46: TC74LCX32FT DIGITAL 4/10 DIGITAL Bus buffer 3-state output Inverter Low voltage quad 2 input OR gate with 5 V tolerant Inputs and outputs F P G A 1 _ 2 7 M H Z to DIGITAL 2/10 t o 0 0 2 .
  • Page 133 RX-A3080/RX-V3085 IC56, 57: W9812G6KH-6 DIGITAL 5/10 High-speed synchronous dynamic random access memory (SDRAM), CLOCK BUFFER F P G A 2 _ 2 7 M H Z to DIGITAL 2/10 CONTROL t o 0 0 2 . s h t H R X _ Y [ 0 - 7 ] , H R X _ C [ 0 - 7 ] , H R X _ D E , H R X _ H S , H R X _ V S...
  • Page 134 RX-A3080/RX-V3085 to DIGITAL 1/10 to DIGITAL 2/10 to DIGITAL 3/10 to DIGITAL 5/10 to DIGITAL 7/10 to DIGITAL 8/10 to DIGITAL 9/10 to DIGITAL 10/10 to DIGITAL 4/10 0 0 1 . s h t 0 0 2 . s h t 0 0 3 .
  • Page 135 RX-A3080/RX-V3085 IC912: TC7WH74FK IC907, 913: TC7WH157FK CMOS Digital Integrated Circuit CMOS Digital Integrated Circuit DIGITAL 7/10 D A C 1 _ S C L D A C 1 _ S C L D A C 1 _ S D A...
  • Page 136 RX-A3080/RX-V3085 F. PRESENCE R/SUBWOOFER 1 F. PRESENCE L/SUBWOOFER 2 DIGITAL 8/10 R. PRESENCE L/R CENTER/SURROUND BACK R SUBWOOFER/SURROUND L FRONT R/SURROUND R FRONT L/SURROUND BACK L SERIAL FLASH + 3 . 3 D S P 2 D S P 2 ( E n d )
  • Page 137 RX-A3080/RX-V3085 IC937, 938: PCM5101APWR IC933, 945: YSS952 106 dB audio selector DAC with 32-bit, 384 kHz PCM interface AudioEngine HD DSP DIGITAL 9/10 Current + 3 . 3 D S P + 3 . 3 D A C Segment OUT L DIN (I No replacement part available.
  • Page 138 RX-A3080/RX-V3085 DIGITAL 10/10 P L D _ N _ M U T E P L D _ M O D E P L D _ N _ R S T to DIGITAL 6/10 F S 3 8 4 _ E N + 3 .
  • Page 139 RX-A3080/RX-V3085 DSP-D F. PRESENCE R/SUBWOOFER 1 F. PRESENCE L/SUBWOOFER 2 R. PRESENCE L/R CENTER/SURROUND BACK R SERIAL FLASH + 3 . 3 D S P 1 + 3 . 3 D S P 3 D S P 1 ( T o p )
  • Page 140 RX-A3080/RX-V3085 IC703: NJM2068MD-TE2 PHONO AUDIO 1 AUDIO 2 AUDIO 3 AV 1 AV 2 AV 3 Dual operational amplifier (7 TV) (3 MUSIC) (1 MOVIE) (5 STB) (6 GAME) FUNCTION 1/4 A u d i o 1 A u d i o 2...
  • Page 141 RX-A3080/RX-V3085 Page 144 H3 Page 137 L3 Page 137 L6 Page 125 L8 Page 149 B6 to OPERATION (2)_CB452 to DIGITAL_CB943 to DIGITAL_CB944 to DIGITAL_CB945 to AMPPOWER_W1801 FUNCTION 2/4 f r o m D I G I T A L ( 1 )
  • Page 142 RX-A3080/RX-V3085 A, B, G, E, F models: Page 140 E9 AUDIO 1 AUDIO 2 AUDIO 3 AV 1 AV 2 AV 3 J, U, C, R, T, K, L, V, P, S models: to FUNCTION (1)_CB709 Page 146 M5 OPTICAL...
  • Page 143 RX-A3080/RX-V3085 FUNCTION 4/4 R , C , W : 7 7 5 1 - 7 8 0 0 11.95V 11.97V + 1 2 B A V + 1 2 V B a l a n c e I n p u t...
  • Page 144 RX-A3080/RX-V3085 OPERATION 1/3 OPERATION (3) T O O P E ( 1 ) O P E ( 1 ) P N 4 6 1 PURE DIRECT V 4 0 0 1 4 0 0 1 - 4 5 0 0...
  • Page 145 RX-A3080/RX-V3085 OPERATION 2/3 D e s t i n a t i o n P a r t L i s t + - - - - - - - - + - - - - - - - - - - - - - - - + - - - - - - - - - - - - - - - - - + - - - - - - - - - - - - - - - - - + - - - - - - - - - - - - - - - - - + - - - - - - - - - - - - - - - - - + - - - - - - - - - - - - - - - - - +...
  • Page 146 RX-A3080/RX-V3085 D e s t i n a t i o n P a r t L i s t + - - - - - - - - + - - - - - - - - - - - - - - - + - - - - - - - - - - - - - - - - - + - - - - - - - - - - - - - - - - - + - - - - - - - - - - - - - - - - - + - - - - - - - - - - - - - - - - - + - - - - - - - - - - - - - - - - - +...
  • Page 147 RX-A3080/RX-V3085 AMP 1/2 D e s t i n a t i o n P a r t L i s t + - - - - - - - - + - - - - - - - - - - - - - - - + - - - - - - - - - - - - - - - + - - - - - - - - - - - - - - - + - - - - - - - - - - - - - - - + - - - - - - - - - - - - - - - +...
  • Page 148 RX-A3080/RX-V3085 AMP 2/2 D e s t i n a t i o n P a r t L i s t + - - - - - - - - + - - - - - - - - - - - - - - - + - - - - - - - - - - - - - - - - - + - - - - - - - - - - - - - - - - - + - - - - - - - - - - - - - - - - - + - - - - - - - - - - - - - - - - - +...
  • Page 149 RX-A3080/RX-V3085 Page 147 F9 to AMP (1)_W1003 F r o m A m p . _ R AMPPOWER C B 1 8 0 1 0 K I _ P R T _ L Page 149 K9 - L B _ L -63.8V...

  • Page 150: Replacement Parts List

    RX-A3080/RX-V3085 ■ REPLACEMENT PARTS LIST • ELECTRICAL COMPONENT PARTS WARNING ● Components having special characteristics are marked ⚠ and must be replaced with parts having specifications equal to those originally installed. ● ⚠印のある部分は、安全確保部品を示しています。部品の交換が必要な場合、パーツリストに記載されている 部品を使用してください。 ABBREVIATIONS IN THIS LIST ARE AS FOLLOWS: C.A.EL.CHP...
  • Page 151 RX-A3080/RX-V3085 DIGITAL Ref No. Part No. Description Remarks Markets 部品名 VAC53100 P.C.B. DIGITAL ＰＣＢＤＩＧＩ CB1-8 ZD534300 CN.HDMI 19P SE ＨＤＭＩコネクター CB21-22 ZD534300 CN.HDMI 19P SE ＨＤＭＩコネクター CB31 VQ047300 CN.BS.PIN コネクター CB70 VB858600 CN.BS.PIN コネクター CB71 VB390500 CN.BS.PIN コネクター CB73 VM973500 CN.BS.PIN...
  • Page 152 RX-A3080/RX-V3085 DIGITAL Ref No. Part No. Description Remarks Markets 部品名 US624470 C.CE.CHP 0.047uF チップセラコン US634100 C.CE.CHP 0.01uF チップセラコン US663390 C.CE.CHP 3900pF チップセラコン ZM730300 C.CE.CHP 0.1uF チップセラコン ZM730600 C.CE.CHP 10uF チップセラコン C100 ZM730300 C.CE.CHP 0.1uF チップセラコン C101 US663100 C.CE.CHP 1000pF チップセラコン...
  • Page 153 RX-A3080/RX-V3085 DIGITAL Ref No. Part No. Description Remarks Markets 部品名 C228 ZM730500 C.CE.CHP 22uF 6.3V チップセラコン C229-235 ZM730300 C.CE.CHP 0.1uF チップセラコン C236 US663100 C.CE.CHP 1000pF チップセラコン C237-238 ZM730300 C.CE.CHP 0.1uF チップセラコン C240 WG251600 C.CE.CHP 4.7uF 6.3V チップセラコン C241 ZM730300 C.CE.CHP 0.1uF...
  • Page 154 RX-A3080/RX-V3085 DIGITAL Ref No. Part No. Description Remarks Markets 部品名 C323-324 WJ932500 C.CE.CHP 6.3V チップセラコン C325 ZM730300 C.CE.CHP 0.1uF チップセラコン C326-327 US634100 C.CE.CHP 0.01uF チップセラコン C328 WD758300 C.CE.CHP 10uF チップセラコン C331 ZM730300 C.CE.CHP 0.1uF チップセラコン C332 US634100 C.CE.CHP 0.01uF チップセラコン...
  • Page 155 RX-A3080/RX-V3085 DIGITAL Ref No. Part No. Description Remarks Markets 部品名 C551 WD758300 C.CE.CHP 10uF チップセラコン C552-558 ZM730300 C.CE.CHP 0.1uF チップセラコン C559 WD758300 C.CE.CHP 10uF チップセラコン C560-574 ZM730300 C.CE.CHP 0.1uF チップセラコン C670 WG251600 C.CE.CHP 4.7uF 6.3V チップセラコン C671 ZM730300 C.CE.CHP 0.1uF チップセラコン...
  • Page 156 RX-A3080/RX-V3085 DIGITAL Ref No. Part No. Description Remarks Markets 部品名 C789 ZM730300 C.CE.CHP 0.1uF チップセラコン C790-791 US046100 C.CE.CHP チップセラコン C792 WD758300 C.CE.CHP 10uF チップセラコン C9000 US663100 C.CE.CHP 1000pF チップセラコン C9001 WG251600 C.CE.CHP 4.7uF 6.3V チップセラコン C9002 WD758300 C.CE.CHP 10uF チップセラコン...
  • Page 157 RX-A3080/RX-V3085 DIGITAL Ref No. Part No. Description Remarks Markets 部品名 C9116 UF038100 C.EL.CHP 100uF チップケミコン C9117 US625100 C.CE.CHP 0.1uF チップセラコン C9118-9119 US046100 C.CE.CHP チップセラコン * C9120 ZZ744800 C.EL 100uF 6.3V ポスキャップ C9121-9122 WD758300 C.CE.CHP 10uF チップセラコン C9123 US663100 C.CE.CHP 1000pF チップセラコン...
  • Page 158 RX-A3080/RX-V3085 DIGITAL Ref No. Part No. Description Remarks Markets 部品名 C9362-9363 US046100 C.CE.CHP チップセラコン C9365 WV169100 C.CE.CHP 2.2uF チップセラコン C9366-9367 ZM730300 C.CE.CHP 0.1uF チップセラコン C9368 WV169100 C.CE.CHP 2.2uF チップセラコン C9369 ZM730500 C.CE.CHP 22uF 6.3V チップセラコン C9370-9371 WN019700 C.CE.CHP 2.2uF チップセラコン...
  • Page 159 RX-A3080/RX-V3085 DIGITAL Ref No. Part No. Description Remarks Markets 部品名 C9502 ZM730300 C.CE.CHP 0.1uF チップセラコン C9505-9506 ZM730300 C.CE.CHP 0.1uF チップセラコン C9507 US046100 C.CE.CHP チップセラコン C9509 ZM730500 C.CE.CHP 22uF 6.3V チップセラコン C9510-9511 US663100 C.CE.CHP 1000pF チップセラコン C9512 ZM730300 C.CE.CHP 0.1uF チップセラコン...
  • Page 160 RX-A3080/RX-V3085 DIGITAL Ref No. Part No. Description Remarks Markets 部品名 IC70-73 X7942C00 74VHC273FT ロジックＩＣ IC74 X8414B00 74LCX32FT ロジックＩＣ IC75 YJ796A00 IC.MEMORY MX29LV640EBTI-70G written 書込済メモリＩＣ IC76-77 X5875A00 SN74LV4051APWR ロジックＩＣ IC78 YJ170A00 M95256-RDW6TP メモリＩＣ IC80 X7942C00 74VHC273FT ロジックＩＣ IC81 X8121B00 TC7SH86FU EX-OR ロジックＩＣ...
  • Page 161 RX-A3080/RX-V3085 DIGITAL Ref No. Part No. Description Remarks Markets 部品名 J9531 RD450000 R.CHP 0Ω 1/16W J チップ抵抗 J9535-9536 RD450000 R.CHP 0Ω 1/16W J チップ抵抗 J9538-9539 RD450000 R.CHP 0Ω 1/16W J チップ抵抗 WZ461800 TR.CHP 2SC4081UBTLR チップトランジスタ WW782100 TR.DGT DTC014EUBTL デジタルトランジスタ WZ461800 TR.CHP...
  • Page 162 RX-A3080/RX-V3085 DIGITAL Ref No. Part No. Description Remarks Markets 部品名 RD457100 R.CHP 10KΩ 1/16W J チップ抵抗 RD456100 R.CHP 1KΩ 1/16W J チップ抵抗 RD458100 R.CHP 100KΩ 1/16W チップ抵抗 RD456100 R.CHP 1KΩ 1/16W J チップ抵抗 R48-49 RD457100 R.CHP 10KΩ 1/16W J チップ抵抗...
  • Page 163 RX-A3080/RX-V3085 DIGITAL Ref No. Part No. Description Remarks Markets 部品名 R149 RD454220 R.CHP 22Ω 1/16W J チップ抵抗 R151-152 RD454220 R.CHP 22Ω 1/16W J チップ抵抗 R153-154 RD456180 R.CHP 1.8KΩ 1/16W チップ抵抗 R155 RD454220 R.CHP 22Ω 1/16W J チップ抵抗 R156 RD456180 R.CHP 1.8KΩ...
  • Page 164 RX-A3080/RX-V3085 DIGITAL Ref No. Part No. Description Remarks Markets 部品名 R265 RF457820 R.CHP 82KΩ 1/16W チップ抵抗 R266 RD454470 R.CHP 47Ω 1/16W チップ抵抗 R267 RD450000 R.CHP 0Ω 1/16W J チップ抵抗 R268 RD454470 R.CHP 47Ω 1/16W チップ抵抗 R269 RD450000 R.CHP 0Ω 1/16W J チップ抵抗...
  • Page 165 RX-A3080/RX-V3085 DIGITAL Ref No. Part No. Description Remarks Markets 部品名 R435 RD454220 R.CHP 22Ω 1/16W J チップ抵抗 R436 RD456100 R.CHP 1KΩ 1/16W J チップ抵抗 R437 RD454220 R.CHP 22Ω 1/16W J チップ抵抗 R442-443 RD457100 R.CHP 10KΩ 1/16W J チップ抵抗 R444 RD456100 R.CHP...
  • Page 166 RX-A3080/RX-V3085 DIGITAL Ref No. Part No. Description Remarks Markets 部品名 R742 RD455100 R.CHP 100Ω 1/16W J チップ抵抗 R743 RD457220 R.CHP 22KΩ 1/16W チップ抵抗 R744-745 RD458100 R.CHP 100KΩ 1/16W チップ抵抗 R746 RD455330 R.CHP 330Ω 1/16W J チップ抵抗 R747-748 RD455100 R.CHP 100Ω...
  • Page 167 RX-A3080/RX-V3085 DIGITAL Ref No. Part No. Description Remarks Markets 部品名 R9001 RD457100 R.CHP 10KΩ 1/16W J チップ抵抗 R9002 RD455100 R.CHP 100Ω 1/16W J チップ抵抗 R9004 RD455100 R.CHP 100Ω 1/16W J チップ抵抗 R9006 RD455680 R.CHP 680Ω 1/16W J チップ抵抗 R9007 RD455100 R.CHP...
  • Page 168 RX-A3080/RX-V3085 DIGITAL Ref No. Part No. Description Remarks Markets 部品名 R9309 RD455100 R.CHP 100Ω 1/16W J チップ抵抗 R9312 RD455100 R.CHP 100Ω 1/16W J チップ抵抗 R9318 RD456100 R.CHP 1KΩ 1/16W J チップ抵抗 R9319 RD455100 R.CHP 100Ω 1/16W J チップ抵抗 R9327 RF457200 R.CHP...
  • Page 169 RX-A3080/RX-V3085 DIGITAL and DSP-D Ref No. Part No. Description Remarks Markets 部品名 R9574 RD457100 R.CHP 10KΩ 1/16W J チップ抵抗 R9575-9576 RD454330 R.CHP 33Ω 1/16W J チップ抵抗 R9577 RD450000 R.CHP 0Ω 1/16W J チップ抵抗 R9579 RD455100 R.CHP 100Ω 1/16W J チップ抵抗...
  • Page 170 RX-A3080/RX-V3085 DSP-D and FUNCTION Ref No. Part No. Description Remarks Markets 部品名 R9604-9605 RD454330 R.CHP 33Ω 1/16W J チップ抵抗 R9606 RD457100 R.CHP 10KΩ 1/16W J チップ抵抗 R9608 RF457110 R.CHP 11KΩ 1/16W F チップ抵抗 R9609 RF457180 R.CHP 18KΩ 1/16W F チップ抵抗...
  • Page 171 RX-A3080/RX-V3085 FUNCTION Ref No. Part No. Description Remarks Markets 部品名 CB782 VB390000 CN.BS.PIN コネクター C7001 UR267100 C.EL 10uF ケミコン C7002 UR218220 C.EL 220uF 6.3V ケミコン C7003 UR038100 C.EL 100uF ケミコン C7004 US062220 C.CE.CHP 220pF 50V B ABGEF チップセラコン C7005 US062220 C.CE.CHP...
  • Page 172 RX-A3080/RX-V3085 FUNCTION Ref No. Part No. Description Remarks Markets 部品名 C7102 US046100 C.CE.CHP チップセラコン C7103-7111 US061470 C.CE.CHP 47pF 50V B チップセラコン C7114 US046100 C.CE.CHP チップセラコン C7115-7116 UR038100 C.EL 100uF ケミコン C7117-7118 US062100 C.CE.CHP 100pF 50V B チップセラコン C7119-7128 UR267100 C.EL 10uF ケミコン...
  • Page 173 RX-A3080/RX-V3085 FUNCTION Ref No. Part No. Description Remarks Markets 部品名 C7352 US063100 C.CE.CHP 1000pF 50V B チップセラコン C7353 WE100500 C.PP 100pF 630V K ＰＰコン C7355 ZD519800 C.MYLAR 6800pF 100V マイラーコン C7356 ZQ690900 C.PML 0.047uF 薄膜高分子積層コンデンサ C7357 UU267100 C.EL 10uF ケミコン...
  • Page 174 RX-A3080/RX-V3085 FUNCTION Ref No. Part No. Description Remarks Markets 部品名 C7753-7756 US062470 C.CE.CHP 470pF 50V B チップセラコン C7757 US062100 C.CE.CHP 100pF 50V B チップセラコン C7758-7761 US035100 C.CE.CHP 0.1uF 16V B チップセラコン C7762-7763 UU238100 C.EL 100uF ケミコン C7811-7812 UU238100 C.EL 100uF ケミコン...
  • Page 175 RX-A3080/RX-V3085 FUNCTION Ref No. Part No. Description Remarks Markets 部品名 PJ701 V9796800 JACK.PIN 4P MSP-244V6-03 GI ピンジャック PJ701 V8041300 JACK.PIN 4P MSP-244V6-01NI UCRTKABGEFLVPS ピンジャック PJ702 V9796700 JACK.PIN 4P MSP-244V1-03 GI ピンジャック PJ702 V7046700 JACK.PIN 4P MSP-244V1-01NI UCRTKABGEFLVPS ピンジャック PJ703 WH237900 JACK.PIN...
  • Page 176 RX-A3080/RX-V3085 FUNCTION Ref No. Part No. Description Remarks Markets 部品名 R7031 RD357470 R.CHP 47KΩ 1/16W J チップ抵抗 R7034 RD358100 R.CHP 100KΩ 1/16W J チップ抵抗 R7035 RF356820 R.MTL.CHP 8.2KΩ 1/16W D チップ金属被膜抵抗 R7036 RF358100 R.MTL.CHP 100KΩ 1/16W D チップ金属被膜抵抗 R7037 RD355100 R.CHP...
  • Page 177 RX-A3080/RX-V3085 FUNCTION Ref No. Part No. Description Remarks Markets 部品名 R7154-7156 RD356470 R.CHP 4.7KΩ 1/16W J チップ抵抗 R7157 RD355470 R.CHP 470Ω 1/16W J チップ抵抗 R7158-7170 RD358100 R.CHP 100KΩ 1/16W J チップ抵抗 R7171-7172 RF356470 R.MTL.CHP 4.7KΩ 1/16W D チップ金属被膜抵抗 R7173-7174 RF356330 R.MTL.CHP...
  • Page 178 RX-A3080/RX-V3085 FUNCTION Ref No. Part No. Description Remarks Markets 部品名 R7302 Vi195300 R.MTL.CHP 1.5KΩ 1/10W チップ金被抵抗 R7303 RF357100 R.MTL.CHP 10KΩ 1/16W D チップ金属被膜抵抗 R7305 RD354470 R.CHP 47Ω 1/16W J チップ抵抗 R7306 RD357470 R.CHP 47KΩ 1/16W J チップ抵抗 R7307 RF357100 R.MTL.CHP 10KΩ...
  • Page 179 RX-A3080/RX-V3085 FUNCTION Ref No. Part No. Description Remarks Markets 部品名 R7375 RD354470 R.CHP 47Ω 1/16W J チップ抵抗 R7377 RD357470 R.CHP 47KΩ 1/16W J チップ抵抗 R7378 RF356910 R.MTL.CHP 9.1KΩ 1/16W D チップ金属被膜抵抗 R7380 Vi192500 R.MTL.CHP 100Ω 1/10W チップ金属被膜抵抗 R7381 Vi195300 R.MTL.CHP 1.5KΩ...
  • Page 180 RX-A3080/RX-V3085 FUNCTION Ref No. Part No. Description Remarks Markets 部品名 R7613 RD357180 R.CHP 18KΩ 1/16W J チップ抵抗 R7614 RD356470 R.CHP 4.7KΩ 1/16W J チップ抵抗 R7615 RD355680 R.CHP 680Ω 1/16W J チップ抵抗 R7616 RD355100 R.CHP 100Ω 1/16W J チップ抵抗 R7617 RD354820 R.CHP...
  • Page 181 RX-A3080/RX-V3085 OPERATION Ref No. Part No. Description Remarks Markets 部品名 VAC57200 P.C.B. OPERATION ＰＣＢＯＰＥ VAC57300 P.C.B. OPERATION ＰＣＢＯＰＥ VAC57400 P.C.B. OPERATION RTKL ＰＣＢＯＰＥ VAC57500 P.C.B. OPERATION ABGEF ＰＣＢＯＰＥ VAC57600 P.C.B. OPERATION ＰＣＢＯＰＥ CB302 LB919030 CN.BS.PIN コネクター CB303 VQ047300 CN.BS.PIN コネクター...
  • Page 182 RX-A3080/RX-V3085 OPERATION Ref No. Part No. Description Remarks Markets 部品名 C3535 US046100 C.CE.CHP チップセラコン C3537 US046100 C.CE.CHP チップセラコン C3538 US034470 C.CE.CHP 0.047uF 16V B チップセラコン C3538 US034680 C.CE.CHP 0.068uF 16V K RTKABGEFLVPS チップセラコン C3539 VZ562400 C.CE.M.CHP 0.0047uF 630V チップ積層セラコン C3541 US063100 C.CE.CHP...
  • Page 183 RX-A3080/RX-V3085 OPERATION Ref No. Part No. Description Remarks Markets 部品名 C4517 ZD519400 C.MYLAR 3300pF 100V マイラーコン C4521-4522 US062470 C.CE.CHP 470pF 50V B チップセラコン C4525 US064100 C.CE.CHP 0.01uF 50V B チップセラコン C4526 US062100 C.CE.CHP 100pF 50V B チップセラコン C4528-4529 US063100 C.CE.CHP...
  • Page 184 RX-A3080/RX-V3085 OPERATION Ref No. Part No. Description Remarks Markets 部品名 IC356 YJ175A00 TEA1993TS/1X 同期整流コントローラ IC401 YC288A00 RP130Q331D-TR-F 電源ＩＣ IC451 YH100A00 NJM8080G(TE2) アンプＩＣ IC452 YD356A00 R1173H001D-T1-FE 電源ＩＣ J3001-3002 RD350000 R.CHP 0Ω 1/16W J チップ抵抗 J3005 RD350000 R.CHP 0Ω 1/16W J チップ抵抗...
  • Page 185 RX-A3080/RX-V3085 OPERATION Ref No. Part No. Description Remarks Markets 部品名 R3022 RF455100 R.CHP 100Ω 1/16W F チップ抵抗 R3023 RF454100 R.CHP 10Ω 1/16W F チップ抵抗 R3024-3025 WW973300 R.MTL.OXD 4.7KΩ 1/4W 酸化金属被膜抵抗 R3026 RD356560 R.CHP 5.6KΩ 1/16W J チップ抵抗 ⚠ R3501 WU547900 R.ANTI.SURGE...
  • Page 186 RX-A3080/RX-V3085 OPERATION Ref No. Part No. Description Remarks Markets 部品名 R3806 RD357100 R.CHP 10KΩ 1/16W J ABGEF チップ抵抗 R4001-4002 RD357100 R.CHP 10KΩ 1/16W J チップ抵抗 R4003 RD358100 R.CHP 100KΩ 1/16W J チップ抵抗 R4004 RD357100 R.CHP 10KΩ 1/16W J チップ抵抗 R4005 RD355330 R.CHP...
  • Page 187 RX-A3080/RX-V3085 OPERATION and AMP Ref No. Part No. Description Remarks Markets 部品名 R4513 RD358100 R.CHP 100KΩ 1/16W J チップ抵抗 R4514 RD355220 R.CHP 220Ω 1/16W J チップ抵抗 R4516 RD356100 R.CHP 1KΩ 1/16W J チップ抵抗 R4518-4519 RD355470 R.CHP 470Ω 1/16W J チップ抵抗...
  • Page 188 RX-A3080/RX-V3085 Ref No. Part No. Description Remarks Markets 部品名 C1008 ZD518000 C.MYLAR 220pF 100V UCVPS マイラーコン C1009 WE100400 C.PP 47pF 630V K ＰＰコン C1010 WE100900 C.PP 220pF 630V K JRTKABGEFL ＰＰコン C1010 ZD518000 C.MYLAR 220pF 100V UCVPS マイラーコン C1011 WE100400 C.PP...
  • Page 189 RX-A3080/RX-V3085 Ref No. Part No. Description Remarks Markets 部品名 C1563-1564 ZD520400 C.MYLAR 0.022uF 100V マイラーコン C1565-1566 ZD520000 C.MYLAR 0.01uF 100V マイラーコン C1567-1570 ZD520400 C.MYLAR 0.022uF 100V マイラーコン C1571-1575 ZD520000 C.MYLAR 0.01uF 100V マイラーコン D1000-1003 WW783900 DIODE 1SS355VM ダイオード D1008-1015 WW783900...
  • Page 190 RX-A3080/RX-V3085 Ref No. Part No. Description Remarks Markets 部品名 R1053-1056 ZK503300 R.CAR.CHP 120KΩ 1/2W チップ抵抗 R1057 HF353470 R.CAR 4.7Ω 1/2W カーボン抵抗 R1061-1064 WW969300 R.MTL.OXD 100Ω 1/4W 酸化金属被膜抵抗 ⚠ R1065-1068 WW970100 R.MTL.OXD 220Ω 1/4W 酸化金属被膜抵抗 ⚠ R1070-1073 WW970100 R.MTL.OXD 220Ω 1/4W 酸化金属被膜抵抗...
  • Page 191 RX-A3080/RX-V3085 AMP and AMPPOWER Ref No. Part No. Description Remarks Markets 部品名 R1252 RD357470 R.CHP 47KΩ 1/16W J チップ抵抗 R1253-1254 WW861700 R.CAR.FP 4.7Ω 1/4W 不燃化カーボン抵抗 R1255-1257 RD357470 R.CHP 47KΩ 1/16W J チップ抵抗 R1258-1265 WW861700 R.CAR.FP 4.7Ω 1/4W 不燃化カーボン抵抗 ⚠ R1266-1268 V8070000 R.MTL.FLM...
  • Page 192 RX-A3080/RX-V3085 AMPPOWER Ref No. Part No. Description Remarks Markets 部品名 C1809-1811 UR067100 C.EL 10uF ケミコン C1817-1818 UR098330 C.EL 330uF 100V ケミコン C1820-1821 WQ785400 C.EL 6800uF JRABGEFL ケミコン C1820-1821 UR049680 C.EL 6800uF UCTKVPS ケミコン C1822-1823 WQ239100 C.EL 18000uF ケミコン C1828 WT919800 C.EL...
  • Page 193 RX-A3080/RX-V3085 AMPPOWER Ref No. Part No. Description Remarks Markets 部品名 R1831 V8071600 R.MTL.FLM 1KΩ 金属被膜抵抗 R1832 WW971100 R.MTL.OXD 560Ω 1/4W 酸化金属被膜抵抗 ⚠ R1834-1836 RF354100 R.MTL.CHP 10Ω 1/16W D チップ金属被膜抵抗 R1837 RD358100 R.CHP 100KΩ 1/16W J チップ抵抗 R1838 RD357100 R.CHP 10KΩ...
  • Page 194 RX-A3080/RX-V3085 Carbon Resistors Value 1/4W Type Part No. 1/6W Type Part No. Value 1/4W Type Part No. 1/6W Type Part No. 1.0 Ω 3100 3100 11 kΩ 7110 7110 HJ35 HF85 HF45 HF45 1.8 Ω 3180 12 kΩ 7120 7120...
  • Page 195 RX-A3080/RX-V3085 • OVERALL ASSEMBLY 1-58 J, R, T, K, A, B, G, E, V, P, S models 1-401 F, L, V, P, S, models 1-78 1-74 1-423 1-427 1-74 4 (5) 4 (7) T, V 1-75 models 1-420 RX-A3080 1-12...
  • Page 196 1-417 ZE253400 LEG D60 H21 BL 20x20x2 RX-V3085 レッグ ⚠ YJ353A00 POWER TRANSFORMER 電源トランス 1-418 WV139700 CENTER LEG D48 H21 RX-A3080, with CUSHION センターレッグ ⚠ YJ351A00 POWER TRANSFORMER 電源トランス 1-419 ZQ075600 BARRIER SHEET 155x131, Clear JUCRKABGEFLVPS バリアシート ⚠ YJ350A00 POWER TRANSFORMER 電源トランス...
  • Page 197 RX-A3080/RX-V3085 • ACCESSORIES Ref No. Part No. Description Remarks Markets 部品名 * 900 ZZ475700 REMOTE CONTROL RAV571 リモコン 900-1 VAQ97100 BATTERY COVER Black CG-68110 電池蓋 ZQ304900 FM ANTENNA 1.4m JUCRLVP ＦＭアンテナ VQ147100 FM ANTENNA 1.4m ＦＭアンテナ WG233200 DAB/FM ANTENNA 1.6m ABGEF ＤＡＢ／ＦＭアンテナ...
  • Page 198 RX-A3080/RX-V3085 • AMP UNIT Ref No. Part No. Description Remarks Markets 部品名 1-52 ZG891700 CABLE CLAMP RBWS-0409E-VO ケーブルクランプ 1-53 ZK851700 CABLE CLAMP RBWS-1212E-VO ケーブルクランプ 1-74 WE774300 BIND HEAD B-TIGHT SCREW MFZN2W3 バインドＢタイトネジ 1-79 WM220800 HEXAGONAL HEAD B-TIGHT SCREW 3x15 SP MFZN2W3 六角Ｂタイトネジ...
  • Page 199 RX-A3080/RX-V3085 • FRONT PANEL UNIT and SUB-CHASSIS UNIT 1-72 1-74 1-74 1-72 1-222 1-72 1-223 1-74 1-434 1-435 1-436 1-224 1-72 1-71 1-200 1-74 1-220 1-74 1-221 1-74 1-104 1-226 1-103 1-72 1-105 1-221 1-74 1-71 1-219 1-203 1-202 1-74...
  • Page 200 ABGEF ＰＣＢＯ ＰＥ VAC57600 P.C.B. ASSEMBLY OPERATION ＰＣＢＯ ＰＥ * 100 VAM05800 FRONT PANEL フロントパネル * 100 VAM05600 FRONT PANEL RX-A3080 BL フロントパネル * 100 VAM05900 FRONT PANEL RX-V3085 BL フロントパネル * 100 VAM05700 FRONT PANEL フロントパネル ZF754200 LID PANEL リッドパネル...

  • Page 201: Remote Control

    RX-A3080/RX-V3085 ■ REMOTE CONTROL SCHEMATIC DIAGRAM PANEL RAV571 RAV571 In-system programming point PARTY SCENE MENU HDMI OUT PURE DIRECT SCENE 1 SLEEP ZONE 2 47uF 10 ohm SCENE 8 SCENE 7 SCENE 6 SCENE 5 SCENE 4 SCENE 3 SCENE 2 0.1uF...
  • Page 202 RX-A3080/RX-V3085 RAV571 KEY NO. LAYOUT KEY CODE ID-1 (5019) ID-2 (5020) ID-1 (5019) ID-2 (5020) Key Name Key Name MAIN ZONE2 ZONE3 ZONE4 MAIN ZONE2 ZONE3 ZONE4 MAIN ZONE2 ZONE3 ZONE4 MAIN ZONE2 ZONE3 ZONE4 SW1 ZONE MAIN 2/3/4 [MAIN]...
  • Page 203 RX-A3080/RX-V3085...
