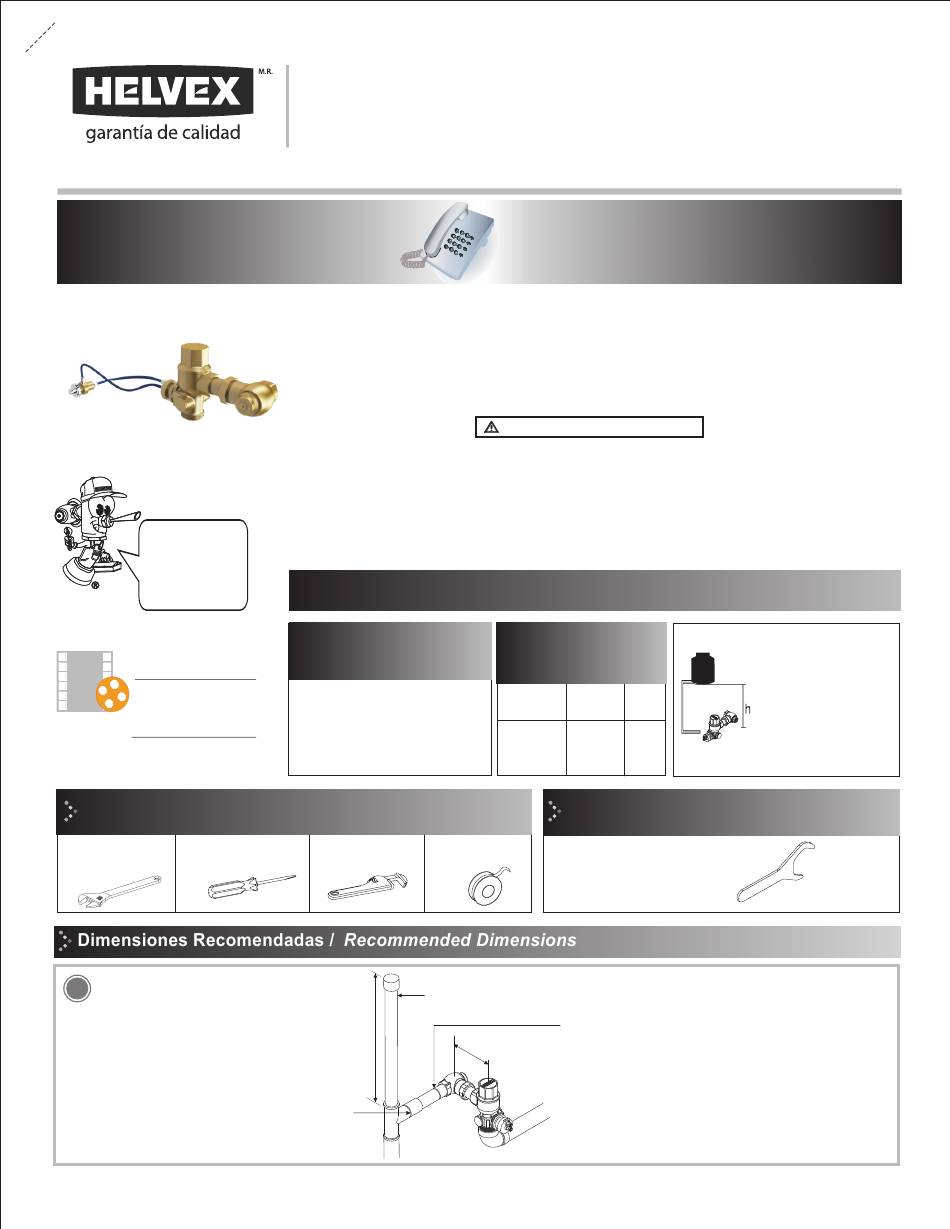

Helvex FOBH-WC Installation Manual

Asesoría y Servicio Técnico:
Consultancy and Technical
Service:
servicio.tecnico@helvex.com.mx
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
Hi I'm Fluxy, I'll
help you to install
your product.
Visite nuestra página
www.helvex.com.mx,
para visualizar los videos
de instalación.
Visit our website
www.helvex.com.mx,
to view the installation
videos.
Herramienta Requerida
perico desarmador plano
adjustable screwdriver
wrench
Nota: La tubería debe ser de
1
Ø 32mm (Ø 1 ¼") desde la
alimentación.
Note: The pipe diameter should
be Ø 32mm (Ø1 ¼ ")from the feed.
reducción campana de
Ø 32 a 25,4 mm (Ø 1 ¼"
- 1") (no incluida)
reduction bell Ø 32 a
25,4 mm (1 ¼" - 1")
(not included)
GUÍA DE INSTALACIÓN
INSTALLATION GUIDE
01800 909 2020
01(55)53339431
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your maximum expectations. The functionality,
aesthetics, durability are at its highest quality! The comprehensive support will grant full satisfaction for years,
reflecting the commitment to quality, innovation and the environment as part Helvex.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
To reduce the risk of injury or property damage, read all instructions. Before installing the product, please
remember to use safety glasses. In construction, installation, alteration, extension and repair, the rules of
constructions must be applied. As result of continuous improvement, the illustration product may change in
appearance.
Este instructivo aplica al producto en cualquier acabado. / This instructive applies
Requerimientos de
Instalación
Installation Requirements
Para el correcto funcionamiento de este
producto, la presión de trabajo mínima
de 1,0 kg/cm² (14,2 PSI), máxima de 6,0
kg/cm² (85,3 PSI). / For the correct
operation of this product, the minimum
operating pressure of 1,0 kg/cm² (14.2
PSI), maximum of 6,0kg/cm² (85.3PSI).
/ Required Tools
llave inglesa teflón
wrench teflon
camara de aire con tubo Ø 32mm (Ø 1
¼") (no incluida)
32mm
60 cm
(23,6")
1-06-0962-2
Fluxómetro Oculto de Botón Hidráulico
Hydraulic Flushometer Concealed Button
Refacciones Originales:
Original Parts:
refacciones@helvex.com.mx
ADVERTENCIA / WARNING
to the product in any finish.
Relación
Altura Tinaco-Presión
Relation
Tub Height-Pressure
Altura (h)
kg/cm² PSI
Height (h)
10 m 1,0 14,2
30 m 3,0 42,6
85,3
60 m 6,0
Herramienta Incluida en su Producto
/ Tools Included in your Product
llave plana para fluxómetro
spanner for flushometer
air chamber pipe Ø
(Ø 1 ¼") (not included)
tubo Ø 25,4 mm (Ø 1") (no incluido)
pipe Ø 25,4 mm (Ø 1") (not included)
11,5 a 13,0cm
(4,5" a 5,1")
Nota: Para la intstalación del cuerpo fluxómetro y la llave
de retención considere el espacio necesario para el
mantenimiento.
Note: For flushometer intstalación body and holding key
consider necessary for the maintenance space.
FOBH-WC
/
01 800 890 0594
01 (55) 53 33 94 00
53 33 94 21
Ext. 5068, 5815 y 5913
Cada metro de altura de
su producto a la base
del tinaco equivalen a
(0,1 kg/cm²) [1,42 PSI].
Every meter of height of
your product to the base
of the water tank (0,1
kg/cm²) [1,42 PSI]
equivals.
