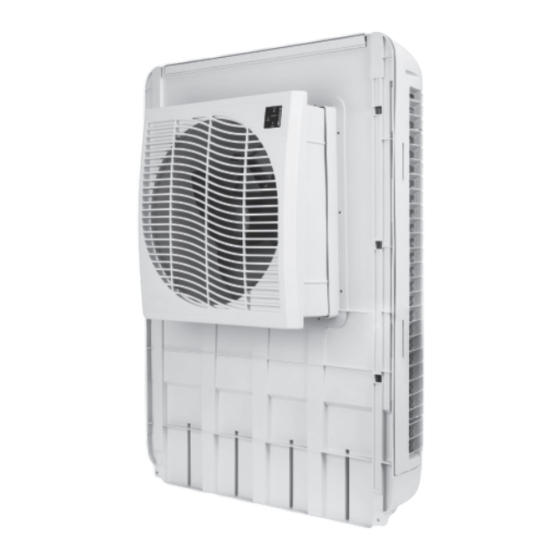

MCP44(C) / MCP59
WINDOW EVAPORATIVE COOLER
ENFRIADOR EVAPORATIVO DE VENTANA
INSTALLATION A& OPERATING MANUAL
MANUAL DE INSTALCIÓN Y FUNCIONAMIENTO
R
K
ead and
eep this document for future reference.
Access this manual on line at www.championcooler.com
L
G
eer y
uardar este documento para consultarlo en el futuro.
Puede accdedar a este manual en linea en www.championcooler.com
Serial number / Número de serie:
72968-R6-2020
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for MasterCool MCP44
Summary of Contents for MasterCool MCP44
- Page 1 MCP44(C) / MCP59 WINDOW EVAPORATIVE COOLER ENFRIADOR EVAPORATIVO DE VENTANA INSTALLATION A& OPERATING MANUAL MANUAL DE INSTALCIÓN Y FUNCIONAMIENTO ead and eep this document for future reference. Access this manual on line at www.championcooler.com eer y uardar este documento para consultarlo en el futuro.
-
Page 2: Table Of Contents
MasterCool MCP Series Evaporative Window Cooler ® Installation and Operating Manual Congratulations on your purchase of the MasterCool MCP Series plastic evaporative cooler. This unit is manufactured with the ® intent of offering you years of reliable, efficient cooling. NOTE: READ THESE INSTRUCTIONS BEFORE INSTALLING THE COOLER. Follow the installation instructions in this manual carefully. -
Page 3: Mcp Cooler Unpacking And Assembly Tips
MCP COOLER UNPACKING AND ASSEMBLY TIPS UNWRAP THE UNPACK THE UNIT CARDBOARD SLIDE UNIT SLEEVE OUT OF AROUND FAN THE BOX. HOUSING. SEAM IS AT THE BOTTOM OPEN UNIT UP AND REMOVE INNER PACKING LOCATE AND REMOVE FOUR 2. PULL THE BACK GRILLE UP AND 3. -
Page 4: Note About Evaporative Coolers
CAUTION: Water expelled from the cooler must be purge system via a pump. A purge pump kit (MCP44-PPK) is routed away from any areas that could do damage to available for purchase on line at www.championcooler.com or... -
Page 5: Installation Procedures
ITEM C INSTALLATION PROCEDURES ( see illustrations at right) EXTEND (12 PLACES) FULLY See page 3 for instructions on unpacking and securing the fan housing. 4" Installation in Window MINIMUM NOTE NOTE: We recommend two people for installation. WIDTH 1. Remove screen (as needed) and make sure window is opened OF FAN ASSEMBLY LIP to its maximum height. -
Page 6: Water Connections
WATER CONNECTIONS see illustrations at right) The cooler operates by water being pumped from the bottom pan through a water distribution system to saturate cellulose media pads. OVER- The water lines (Item A) assembled on page 3 should be snapped into FLOW the plastic keepers along the inside of the unit. -
Page 7: Closing Up Cooler
*Optional 120 V; 0.9 amps purge pump * Based on installation of owner installed purge MCP44-PPK pump. OPERATING INSTRUCTIONS The MCP Series of Coolers has an electronic touch control panel in the FAN SPEED INDICATOR LIGHTS upper right hand corner. -
Page 8: Optional Accessories
Purge Pump Discharge: The water ejected at the time of purging will be expelled at a high rate of speed, and must be CAUTION: The MCP44-PPK purge pump kit is designed to be routed away from the foundation of the home or other areas used with the MCP series coolers. -
Page 9: Optional Plug-In Thermostat Usage
OPTIONAL ACCESSORIES (CON’T) Optional Plug-In Thermostat Usage The MCP Series also can be controlled by a plug-in programmable thermostat, such as the LUX brand WIN 100. These thermostats are locally available, and enable precise timing and temperature control via an elec- tronic thermostat that plugs into a 110 volt outlet. -
Page 10: Winterization
An optional weatherproof exterior fitted cover, model ensure no water freezes in the unit or lines. MCP44-EC is available for purchase on line at www. championcooler.com, at retail outlets or by calling If the temperatures in your area drop well below freezing it 1.800.643.8341. -
Page 11: Troubleshooting
TROUBLE SHOOTING CHART PROBLEM PROBABLE CAUSE SOLUTION Unit will not start a. No Power a. Verify unit plugged in; and outlet is functional b. Tripped Circuit Breaker b. Reset Circuit Breaker c. Blown home fuse c. Replace home fuse d. Electrical fault d. -
Page 12: Cooler Parts Diagram
COOLER PARTS DIAGRAM (2 ea.) MCP SERIES COOLER (1 pump) (OPTIONAL OWNER INSTALLED (4 ea.) PURGE PUMP) OPTIONAL ACCESSORIES INTERIOR COVER PURGE PUMP KIT EXTERIOR COVER Kit includes full set of media, pegs and keepers PAD REPLACEMENT KIT... - Page 13 PARTS LIST ITEM DESCRIPTION PART NUMBER Model: MCP44 / 44C MCP59 1 Cooler Back/Media Guard 72243 2 Set of 4 screws for attaching back guard 72313 Back Media Pad; 2” X 24” X 35.5” Munters GreenGuard certified CelDek 72244 Side Media Pad; 2” X 5.88” X 35.5” CelDek (2 ea.)
-
Page 14: Warranty
MASTERCOOL MCP SERIES COOLER ONE YEAR LIMITED WARRANTY SALES RECEIPT REQUIRED AS PROOF OF PURCHASE FOR ALL WARRANTY CLAIMS. This warranty is extended only to the original purchaser of this evaporative cooler when the unit is installed and used under normal conditions against defects in workmanship and materials as follows: •... -
Page 15: Español Manual
Enfriador Evaporativo de Ventana del MasterCool® MCP Serie Instrucciones de uso e instalación Felicitaciones por haber comprado el enfriador evaporativo plástico MasterCool® MCP Serie. Esta unidad se fabricó con el propósito de brindarle un enfriamiento confiable y eficiente durante años. -
Page 16: Enfriador Mcp Consejos Para Desempacar Y Ensamblar
ENFRIADOR MCP CONSEJOS PARA DESEMPACAR Y ENSAMBLAR DESEMPAQUETAR LA UNIDAD DESLICE LA DESENVOLER A UNIDAD DE FUNDA DE CARTÓN LA CAJA DE ALREDEDOR DE LA CARCASA DEL VENTI- LADOR. LA COSTURA ESTÁ EN LA PARTE INFERIOR. ABRA LA UNIDAD Y RETIRE EL EMPAQUE INTERNO UBIQUE Y RETIRE CUATRO TORNILLOS (DOS EN LA PARTE SUPERIOR Y DOS 3. -
Page 17: Nota Acerca De Los Enfriadores Evaporativo
ANTES DE INSTALAR ADVERTENCIA: No conecte la unidad hasta haber com- pletado la instalación. El enfriador MasterCool Serie MCP se puede instalar en una ventana de guillotina o corrediza. Como alternativa, esta unidad se aprobó para instalaciones empotradas. -
Page 18: Procedimientos De Instalación
PROCEDIMIENTOS DE INSTALACIÓN (consulte las ilustracio- nes de la derecha) Carcasa del ventilador segura En la sección frontal, extienda la carcasa del ventilador completa- MÍNIMO mente desde el armazón. DE 4" Utilice 12 tornillos (ARTÍCULO C) para asegurar el módulo del TENGA ventilador en el lugar. -
Page 19: Conexión De Agua
(consulte las ilustraciones de la derecha) CONEXIONES DE AGUA El enfriador funciona mediante el bombeo de agua desde la fuente inferior a través del sistema de distribución de agua para saturar las DRENAJE DE almohadillas del medio de celulosa. Las tuberías de agua se insertan DESBORDE en los retenedores de plástico a lo largo de la parte interna de la unidad. -
Page 20: Cierre Del Enfriador
La bomba 120 / 0.9 principal: Bomba de 120 /Adicional 0.9 purga amperios (opcional) Basado en la instalación del propietario Instalado purga MCP44-PPK bomba. TIERRA (AMA/VER) COMÚN (BLANCO) CABLE DE ALIMENTACIÓN ALTA (NEGRO) BAJA (ROJO) MEDIA (AZUL) INSTRUCCIONES DE USO Luces indicadoras de la Velocidad de ventilador El enfriador MCP serie posee un panel de control electrónico táctil en la... -
Page 21: Accesorios Opcionales
El kit de bomba de purga (n o. de pieza: MCP44-PPK) para esta NOTA: Esta agua no es potable pero puede utilizarse para regar huertos o jardines. -
Page 22: Uso Del Termostato Complementario Opcional
ACCESORIOS OPCIONALES (CONTINUACIÓN) Uso del termostato complementario opcional FRÍO La serie MCP también se puede controlar mediante un termostato programable complementario, como el WIN 100 de la marca LUX. Estos termostatos pueden adquirirse a nivel local y permiten un control preciso del tiempo y la tempera- tura a través de un termostato electrónico que se conecta a un tomacorriente de 110 V. -
Page 23: Acondicionamiento Para El Invierno
Una cubierta opcional para exteriores apta para omo para dejarlo instalado durante el invierno, aunque hay que resistir las condiciones climáticas, modelo MCP44- tomar algunas precauciones para garantizar que el agua no se EC, está disponible para comprar en Internet en www. -
Page 24: Diagrama De Piezas Del Enfriador
DIAGRAMA DE PIEZAS DEL ENFRIADOR (4 c/u) ENFRIADOR SERIE MCP (1 bomba) BOMBA DE PURGA OPCIONAL (4 c/u) (INSTALADA POR EL USUARIO) ACCESORIOS OPCIONALES CUBIERTA INTERIOR KIT DE BOMBA DE PURGA CUBIERTA EXTERIOR El kit incluye un juego completo de medios, clavijas y retenedores KIT DE REEMPLAZO DE ALMOHADILLA... -
Page 25: Lista De Piezas
LISTA DE PIEZAS ARTÍCULO DESCRIPCIÓN NÚMERO DE PIEZA Modelo: MCP44/44C MCP59 1 Parte trasera del enfriador/Protección del medio 72243 2 Conjunto de 4 tornillos para sujetar la protección posterior 72313 Almohadilla posterior del medio; 2” X 24” X 35,5” Munters GreenGuard certificado... -
Page 26: Tabla De Solución De Problemas
Tabla de solución de problemas PROBLEMA CAUSA PROBABLE SOLUCIÓN No arranca la unidad a. No hay energía a. Compruebe que la unidad esté conectada y que el tomacorriente esté operativo b. Disyuntor activado b. Restablezca el disyuntor c. Reemplace el fusible en casa c. -
Page 27: Garantia
MASTERCOOL MCP ENFRIADOR DE VENTANA ® POLÍTICA DE GARANTÍA LIMITADA DE UN AÑO PARA CUALQUIER RECLAMO RELACIONADO CON LA GARANTÍA ES NECESARIO PRESENTAR EL RECIBO COMO PRUEBA DE COMPRA. Esta garantía se extiende solo al comprador original de este enfriador evaporativo, siempre y cuando la unidad sea in- stalada y utilizada en condiciones normales, contra defectos de fabricación y materiales como se detalla a continuación:... - Page 28 CHAMPION COOLER 5800 MURRAY ST. LITTLE ROCK, AR 72209 www.championcooler.com 72968-R6-2020...
