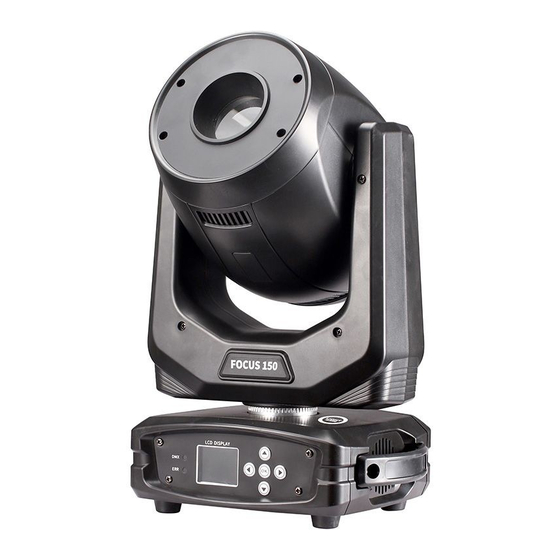

- Page 1 LIGHT4ME FOCUS 150 SPOT Instrukcja obsługi / User Manual LIGHT4ME FOCUS 150 SPOT Instrukcja obsługi / User Manual...
-
Page 2: Table Of Contents
LIGHT4ME FOCUS 150 SPOT Instrukcja obsługi / User Manual POLSKI Spis treści Bezpieczeństwo użytkowania ....................2 Konserwacja urządzenia ......................3 Specyfikacja techniczna ......................3 Instalacja urządzenia ......................... 4 Panel sterowania ........................5 Struktura DMX ........................... 5 Rozwiązywanie problemów ......................8... -
Page 3: Bezpieczeństwo Użytkowania
LIGHT4ME FOCUS 150 SPOT Instrukcja obsługi / User Manual Bezpieczeństwo użytkowania Przed użyciem prosimy o szczegółowe zapoznanie się z instrukcją obsługi. Prosimy również o zachowanie jej na przyszłość. Instrukcja zawiera zasady bezpiecznego korzystania z urzą- dzenia. Po otrzymaniu produktu należy go rozpakować i sprawdzić, czy produkt jest kompletny i czy podczas transportu nie powstały żadne uszkodzenia. -
Page 4: Konserwacja Urządzenia
LIGHT4ME FOCUS 150 SPOT Instrukcja obsługi / User Manual Zawsze przenoś urządzenie trzymając za uchwyty. Nie należy transportować produktu trzy- mając za ramię lub korpus. W razie wystąpienia zakłóceń w pracy urządzenia, natychmiast odłącz je od źródła zasila- nia! Podczas korzystania z urządzenia zaleca się noszenie niezbędnego wyposażenia ochron- nego, m.in. -
Page 5: Instalacja Urządzenia
LIGHT4ME FOCUS 150 SPOT Instrukcja obsługi / User Manual Instalacja urządzenia Pakowanie i transport Rozpakowanie: Po otrzymaniu lampy należy ją rozpakować i sprawdzić pod kątem uszkodzeń powsta- łych w transporcie. Jeśli wystąpią jakiekolwiek uszkodzenia spowodowane transportem, nie należy używać tej lampy i należy jak najszybciej skontaktować się z lokalnym personelem technicznym lub producentem. -
Page 6: Panel Sterowania
LIGHT4ME FOCUS 150 SPOT Instrukcja obsługi / User Manual Podłączenie sygnału DMX Urządzenia oświetleniowe są wyposażone w standardowe 3/5-pinowe (XLR) wejścia i wyjścia DMX. Należy używać ekranowanej skrętki sygnałowej zaprojektowanej specjalnie dla DMX512. Linia sygna- łowa jest zwykle podłączana w odległości 150 metrów, a w celu transmisji sygnału na większe odle- głości należy dodać... - Page 7 LIGHT4ME FOCUS 150 SPOT Instrukcja obsługi / User Manual Ruchy osi Y (TILT) Oś Y (TILT) – Fine Prędkość ruchów XY (Pan/Tilt) Brak funkcji Reset Wartości DMX Funkcja Efekt 000-009 Open 010-014 Open + Kolor 1 015-019 Kolor 1 020-024...
- Page 8 LIGHT4ME FOCUS 150 SPOT Instrukcja obsługi / User Manual 040-044 Gobo statyczne 8 Open – Gobo Shake, wolno-szybko 045-049 050-054 Gobo 1 Shake, wolno-szybko 055-059 Gobo 2 Shake, wolno-szybko 060-064 Gobo 3 Shake, wolno-szybko 065-069 Gobo 4 Shake, wolno-szybko 070-074...
-
Page 9: Rozwiązywanie Problemów
LIGHT4ME FOCUS 150 SPOT Instrukcja obsługi / User Manual 000-249 Brak funkcji Reset Reset wszystkich ruchów 251-255 Rozwiązywanie problemów Rozwiązanie Problem Przyczyna Koniec żywotności lamp LED Wymień Brak światła Wentylator chłodzący jest uszkodzony lub Wymień prędkość chłodzenia jest nieprawidłowa. Sprawdź moc wyjściową wentylatora na płytce Sprawdzenie/wymiana drukowanej zasilania. - Page 10 LIGHT4ME FOCUS 150 SPOT Instrukcja obsługi / User Manual ENGLISH Table of contents Safety rules ..........................10 Device maintenance ........................ 11 Technical specification ......................11 Device installation ........................12 Control panel ........................... 13 DMX structure .......................... 13 Troubleshooting ........................16...
-
Page 11: Safety Rules
LIGHT4ME FOCUS 150 SPOT Instrukcja obsługi / User Manual Safety rules Please read the user manual in detail before use. Please also keep it for future reference. The manual contains rules for the safe use of the device. After receiving the product, please unpack and check whether it is complete and whether there is any damage caused by transportation. -
Page 12: Device Maintenance
LIGHT4ME FOCUS 150 SPOT Instrukcja obsługi / User Manual It is advisable to wear the necessary protective equipment when using the device, especially glasses, gloves. Do not turn on or off the lamp repeatedly within a short period of time, as this will shorten the... -
Page 13: Device Installation
LIGHT4ME FOCUS 150 SPOT Instrukcja obsługi / User Manual Device installation Packaging and transportation Disassembling packaging: After receiving the lamp, please unpack and check for any damage caused by transportation. If there is any damage caused by transportation, please do not use this lamp and contact local technical personnel or manufacturers as soon as possible. -
Page 14: Control Panel
LIGHT4ME FOCUS 150 SPOT Instrukcja obsługi / User Manual Signal connection The lighting devices are equipped with standard 3/5-pin (XLR) inputs and outputs of the DMX. Please use shielded twisted pair signal cables specifically designed for DMX512. The signal line is generally connected at a distance of 150 meters, and DMX512 signal amplifiers must be added for longer distance signal transmission. - Page 15 LIGHT4ME FOCUS 150 SPOT Instrukcja obsługi / User Manual XY movement speed No function Reset Function DMX values Effect 000-009 Open 010-014 Open + Color 1 015-019 Color 1 020-024 Color 1 + Color 2 025-029 Color 2 030-034 Color 2 + Color 3...
- Page 16 LIGHT4ME FOCUS 150 SPOT Instrukcja obsługi / User Manual 050-054 Gobo 1 Shake, slow-fast 055-059 Gobo 2 Shake, slow-fast 060-064 Gobo 3 Shake, slow-fast 065-069 Gobo 4 Shake, slow-fast 070-074 Gobo 5 Shake, slow-fast 075-079 Gobo 6 Shake, slow-fast 080-084...
-
Page 17: Troubleshooting
LIGHT4ME FOCUS 150 SPOT Instrukcja obsługi / User Manual Troubleshooting Problem Cause Solution LED aging Replace Light off The cooling fan is damaged or the wind speed Replace is abnormal Check the power output of the fan on the Inspection/replacement...
