Summary of Contents for JBL THE BRIDGE III

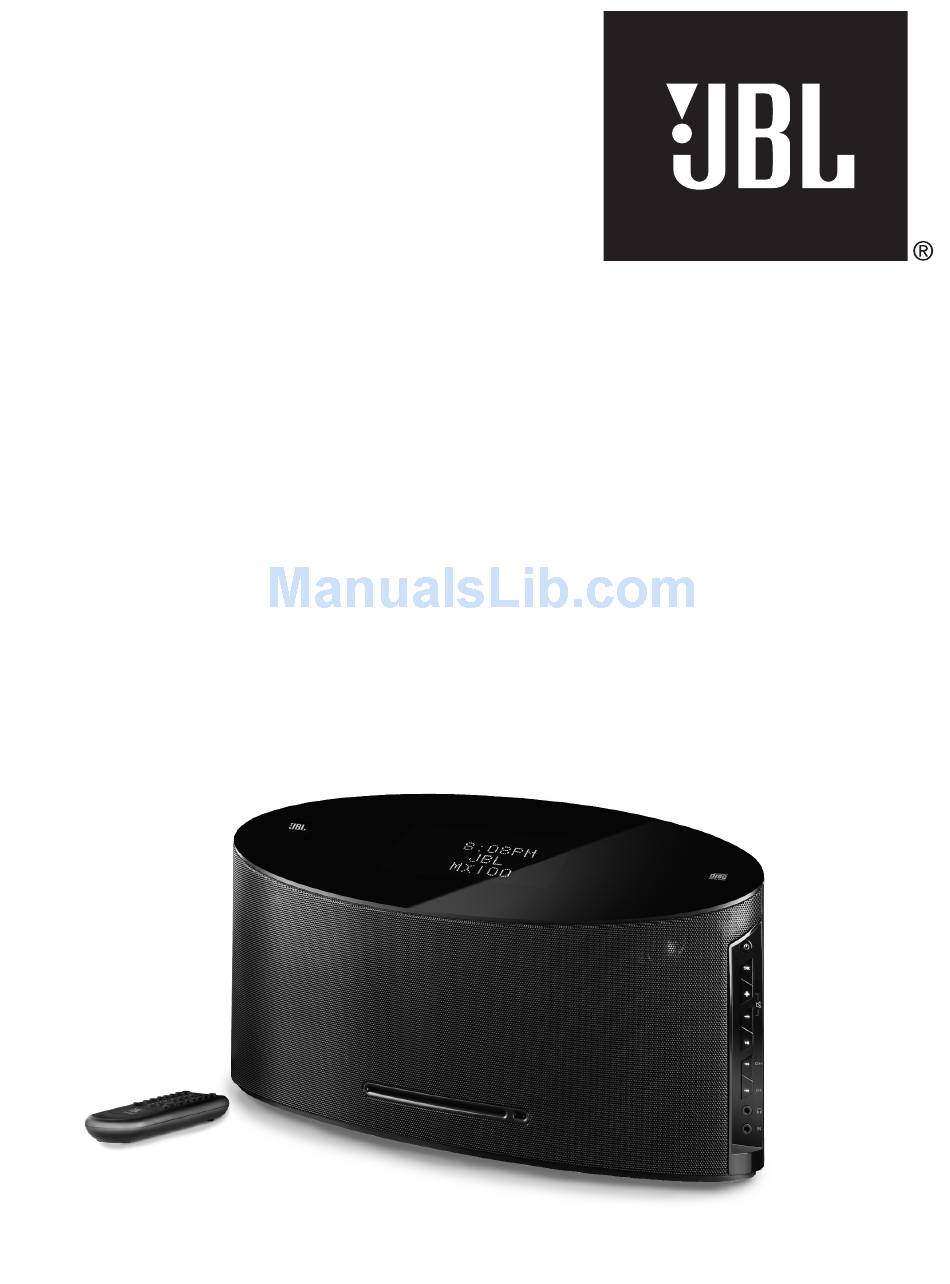

- Page 1 高性能音乐播放系统 MX100 用户指南...
-
Page 2: 安全防护措施
置于本产品之上。 产品、包装、手册或独立资料页上所示的此类 7. 勿堵塞任何通风口。 根据生产商指示安装 16. 如需完全断开本产品的交流电源，请将电源 标志表示：本产品本身、所附电池或内置电池 本产品。 线从交流电源插座中拔出。 决不可与普通生活垃圾一同丢弃。 请将其交至 8. 勿在取暖器、热量调节板、炉子或产生热量 合适的收集点，收集点将根据国家或当地法律 17. 电源线插头应保持随时可用的状态。 的任何其他设备（包括功放）附近安装本产 或 European Directives 2002/96/EC 及 2006/66/EC 18. 勿将电池暴露于过热的环境下，如：阳光、 品。 对旧电池进行适当的处理、回收及恢复。 火或类似因素。 9. 勿忽略极性插头或接地式插头的安全功能。 正确处理本产品及其电池将有助于节约资源， 极性插头有两个铜片，一个较宽，一个较 避免对环境或人类健康造成负面影响。 窄。 接地式插头有两个铜片及一个接地插 等边三角形内带有箭头的闪电标 随机附带的电池可能为碱性电池、碳锌/锰电池 脚。 较宽的铜片或接地插脚用于保护您的安... -
Page 3: Table Of Contents
........ -
Page 4: 功能及特点
第1代、iPod classic、iPod nano 第2代、iPod 第5 • 超低音扬声器输出（低通滤波器） 代、iPod nano 第1代、iPod 第4代及 iPod mini。视频及静止图像的播放 • 立体声耳机输出（3.5毫米） 功能需要使用支持视频浏览功能的兼容型iPod。 • 复合输出及S-video输出供支持视频浏览功能的图片和视频型iPod机型使 • 槽吸式CD播放器，带 CD、CD-R 及 CD-RW 功能, 增强型 CD、MP3 及 用 WMA 播放功能 • 带闹铃及内存备份功能的时钟 • FM调谐器，带RDS文本显示功能，可预设六个电台 • 四路辅助音频输入： 前面板立体声迷你插孔（3.5毫米），供线路电平 音频或光学数字音频使用的后面板立体声迷你插孔（3.5毫米），后面板... -
Page 5: 前面板及控制
电台后才停止。 在 Manual（手动）调谐模式下，调谐器将立即在当 4. 音量控制： 增大或减小音量。 按住可快速调整音量。 两个都按住即 前频率下停止。 为静音。 7. 耳机插孔： 通过多数配有3.5毫米插头的耳机输出立体声信号供个人 5. 播放/暂停/记忆： 该按键可执行多种操作，取决于所选音源。 欣赏。 • iPod 或 CD： 每按一次可在 Play（播放）与 Pause（暂停）之间来回 8. 辅助输入插孔（模拟输入2）： 将随机附带的3.5毫米双公电缆连接至 切换。 按住可完全停止播放。 便携播放器或其他设备上的耳机或线路电平输出。 • FM调频广播： 若尚未预设当前电台，该电台将被自动预设。 若所有 9. CD插槽： 在此送入兼容的光盘。 预设位置已被使用，新的设定将会取代先前的预设。 若当前电台先 前已被编程为预设，预设状态将于两秒后被删除。... -
Page 6: 后面板的连接
电源线（因区域而不同）插入电源，然后插入非开关控制的墙壁电源 须设置为兼容您所在区域无线电广播的模式。 用后面板上的 Region 插座。 Selector（区域选择器）选择对应您所在国家的位置： 韩国、新加坡 或中国。 2. 模拟 1/光学数字辅助音频输入： 在此处连接立体声迷你插头电缆或 光学数字音频线（二者均随机附带），将电缆的另一端连接至音源设 参阅下图决定合适的设置。 对于其他国家，请咨询您的经销商或分销商 备，如便携式CD播放器。 立体声迷你插头电缆只能与播放器的线路电 后再决定正确的设置。 平模拟音频输出或耳机插孔连接，光学电缆只能与光学数字音频输出 国家 连接。 选择 Analog 1（模拟1）或 Digital Audio（数字音频）源。 中国 中国 3. 辅助模拟3音频输入： 在此连接双路模拟音频RCA型互连电缆（不随机 香港 中国 附带）的一端，并将另一端连接至音源设备（如：磁带卡座）的模拟 马来西亚 新加坡 音频输出。 新加坡 新加坡 4. 超低音扬声器输出 ： 连接低通滤波器输出至带电源的超低音扬声器输出... -
Page 7: 遥控功能
遥控功能 1. Standby（待机）： 将MX100关闭至待机模式。在此模式下，电源只 供时钟和闹铃功能使用。 如需完全关闭设备，请拔出电源插头。 2. Play/Pause/Memory（播放/暂停/记忆）： 该按键可执行多种操作，取 决于所选音源。 • iPod 或 CD： 每按一次可在 Play（播放）与 Pause（暂停）之间来 回切换。 按住可完全停止播放。 • FM调频广播： 若尚未预设当前电台，该电台将被自动预设。 若所 有预设位置已被使用，新的设定将会取代先前的预设。 若当前电台 先前已被编程为预设，预设状态将于两秒后被删除。 3. Tuning Mode（调谐模式）： 用FM调频广播配合使用，每按一次可在 Auto（自动）与 Manual（手动）调谐之间来回切换。 4. Source Select（音源选择）： 每按一次将按下列顺序改变当前音 源： FM 、CD、AUX LINE IN 1（后面板3.5毫米模拟输入）、AUX LINE IN 2（前面板）、AUX LINE IN 3（后面板双RCA插孔）、AUX DIGITAL... - Page 8 安装 5. MX100为其他设备（如：便携式播放器）提供了四路音频输入。 该步 骤可选择执行，在没有外部设备的情况下可以跳过该步骤。 若您的播 1. 从包装中小心取出MX100、FM天线、模拟及数字音频线、电源及可分 放器有： 离式电缆、iPod及插件基座、遥控器及电池。 • 3.5毫米模拟音频输出或耳机插孔。 将随机附带的模拟音频线插入输 2. 将电池装入遥控器内。请对应电池仓内的 “+” 及 “–”符号，以确 出或耳机插孔，以及MX100前面板或后面板上的迷你插孔。 两路输入 保极性正确。 可同时用于不同设备， 但必须另购一条电缆。 注意事项： 电池更换不当可导致爆炸危险。 只使用相同或同一类型的 • RCA型模拟音频输出对： 将双导线互连电缆（不随机附带）的一端插 电池。 入播放器，另一端插入MX100后面板上的 Auxiliary Input（辅助输入） 插孔。 各声道使用相同颜色的端子（红色通常用于右侧，白色或黑 色通常用于左侧）。 • 光学数字音频 S/P-DIF 输出： 将随机附带的数字音频线一端插入播放...
-
Page 9: 使用遥控器
操作 FM调频广播 按 TUNING MODE（调谐模式）键，选择 Automatic（自动）或 Manual 使用遥控器 （手动）调谐，使用自动调谐时，会显示 AUTO（自动）指示灯。 将遥控器对准 MX100 的正面，遥控器红外线 (IR) 传感器位于前面板的 中间位置，在网格后面，CD 插槽上方约 25 毫米（1 英寸）处。请勿挡 在 AUTO TUNING（自动调谐）模式下，TUNING UP（向上调谐）或 住传感器。遥控器的控制距离大约为 6 米（20 英尺），控制角度为距中 TUNING DOWN（向下调谐）控制键能使调谐器以可接受的力度朝所选 心线 30 度以内。如果电池需要更换，请参阅“安装”部分步骤 2。按照 方向进行信号扫描，然后停止。如果按 TUNING 控制键，调谐器也将停 环保要求慎重使用和处置电池。切勿将电池扔入火中，如果长期不使用 止。 遥控器，请将电池取出。... -
Page 10: 播放控制
基座 MX100 基座可兼容大多数 iPod 机型，即 4G 和更新一代（见第 4 页）。 播放控制 可以使用支持视频浏览的兼容型 iPod 欣赏图片和视频，此功能目前仅限 如需暂停播放，稍后再从相同位置恢复播放，按 PLAY/PAUSE（播放/ 于 iPod Nano 第 3 代、iPod classic 和 iPod 第 5 代。 暂停）键。再次按下该按键可恢复播放。此时会显示暂停图标。按住 PLAY/PAUSE（播放/暂停）键 2 秒钟，会完全停止播放。 如第 8 页“安装”部分所述，安装可分离式基座或合适的连接器，然后 连接 iPod，使用 SOURCE“音源选择器”键选择 iPod 音源。... -
Page 11: 设置时钟
设置时钟 开启本设备前，先设置时钟： 按遥控器上的 CLOCK ADJUST MODE 按 键，通过 按键移动到小时或分钟，当其闪烁时进行正确的设定。 ⁄ ¤ 如要在 AM 与 PM 之间切换，则增加或减少小时的设置值。使用 ‹/› 按键移动光标到前一个或下一个位置。完成后，再次按 CLOCK ADJUST MODE 按键。见下图 1。 右 右 Right Right 开始 Start C L O C K C L O C K C L O C K 时... -
Page 12: 故障解决
按下 Power On（开启电源） PROTECT（保护）字样，则关闭 MX100，拔 开关后设备无反应。 出插头。在未经授权 JBL 服务中心人员检查之前，不要使用设备。 按下 Mute（静音）键，确保音响未设置为静音。 显示灯光，但没有声音。 • 增加音量。 • 检查音源是否选择正确，如果音源是来自外部设备，请检查该设备是否正确 连接，已开启或处于播放状态，以及是否正确连接到辅助输入端。 • 如果正在使用耳机，请拔出。 • 可能是其中一个内置式扬声器有问题，请将 MX100 带到 JBL 授权服务中心进行检查 仅一侧有声音，或声音失真。 和维修。 MX100对遥控命令无反应。 • 遥控器电池可能需要更换。 • 红外线 (IR) 传感器可能受到阻挡，传感器位于前面网格的中间、CD 插槽上面约 25 毫米 (1英寸) 处。 调节天线的位置，以改进信号接收。 • 调谐器间歇发出嗡嗡响。... - Page 13 高频传感器：2个 19mm (3/4") 钛金属罩 功耗：待机时为1W，最高80W（双声道驱动） 额定阻抗：6 0hms 运行温度：0° C 至 35° C 灵敏度 (2.83V/1m)：87dB 尺寸 (高 x 宽 x 深)：252mm x 488mm x 194mm (10" x 19-1/4" x 7-5/8") 频率响应：80Hz – 20kHz (±3dB) 重量：8.2 千克 (18 lb) FM调谐器部分： 频率范围：87.5 – 108.0MHz 可用灵敏度：IHF 1.3µV/13.2dBf...
- Page 14 “Made for iPod”的意思是电子零件是特别为连接iPod 设计的并且证明符合苹果的性能标准。 苹果公司对这个装置的运作或者服从安全标准没有任何责任。 以上规格如有变更，恕不另行通知。 Harman Consumer Group, Inc., 250 Crossways Park Drive, Woodbury, NY 11797 USA 8500 Balboa Boulevard, Northridge, CA 91329 USA 516.255.4JBL (4525) (USA only) （仅限美国） www.jbl.com © 2009 Harman International Industries, Incorporated. All rights reserved. 保留所有权利...
- Page 15 JBL is a trademark of Harman International Industries, Incorporated, registered in the United States and/or other countries. iPod is a trademark of Apple Inc., registered in the U.S. and other countries. iPod not included. “Made for iPod” means that an electronic accessory has been designed to connect specifically to iPod and has been certified by the developer to meet Apple performance standards.
