Helvex MB-2410 Installation Manual

Asesoría y Servicio Técnico:
Consultancy and Technical
Service:
servicio.tecnico@helvex.com.mx
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
Hi I'm Fluxy, I'll
help you to install
your product.
Herramientas y Materiales Recomendados /
Recommended Tools and Materials
desarmador
taladro con broca
de cruz
para concreto de
Ø
½
phillips
drill with ½" drill bit
Ø
screwdriver
Instalación in Muro de Concreto
Masonry Wall Installation
Dimensiones Generales / General Dimensions
1
Dimensiones de instalación.
Acot. / Dim.
cm (inch.)
6,84 cm
(2,69")
H1 o H2
H1 or H2
Altura
Height
33,2 cm
H1
(13")
38,7 cm
H2
(15,2")
GUÍA DE INSTALACIÓN
INSTALLATION GUIDE
(52) 55 53 33 94 31
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your maximum expectations. The functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, it is Helvex commitment to
the quality, innovation and the environment.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
To reduce the risk of injury or property damage, read all instructions before installing the product. Use safety
glasses. In construction, installation, alteration, extension and repair must comply with the rules of
construction an your local. The illustrated product may change in appearance as a result of continuous
improvement to which it is subject.
Esta Guía de Instalación Aplica al Producto en Cualquier Acabado
This Installation Guide Applies to the Product in any Finishing
taquete de expansión
y pijas de Ø ¼"
"
Min. 1 ½" longitud
Ø ¼" anchor shield
expansion and lag screw
Min. 1 ½" length
(10)
/ Installation dimensions.
45,72 cm
(18")
15 cm
(5,93")
5,7 cm
(2,25")
5,71 cm
NPT
(2,25")
Altura de Instalación Recomendada
Recommended Mounting Height
*43,18 cm
*(17")
*48,5 cm
*(19")
Refacciones Originales:
Original Spare Parts:
www.refaccioneshelvex.com.mx
refacciones@helvex.com.mx
ADVERTENCIA
taladro con broca para nivel
concreto de Ø 4mm level
drill with Ø 4mm drill bit
Instalación en Muro Falso
Drywall Installation
Altura de Instalación Recomendada Altura de Instalación Recomendada
para Diseños de Libre para Diseños de Libre
Accesibilidad. Accesibilidad.
*43,18 cm a 48,26 cm *43,18 cm a 48,26 cm
*Accesible Desing Recommended *Accesible Desing Recommended
Mounting Height Mounting Height
17" a 19" 17" a 19"
La altura de montaje del asiento de la ducha debe
Mounting height of shower seat must comply with

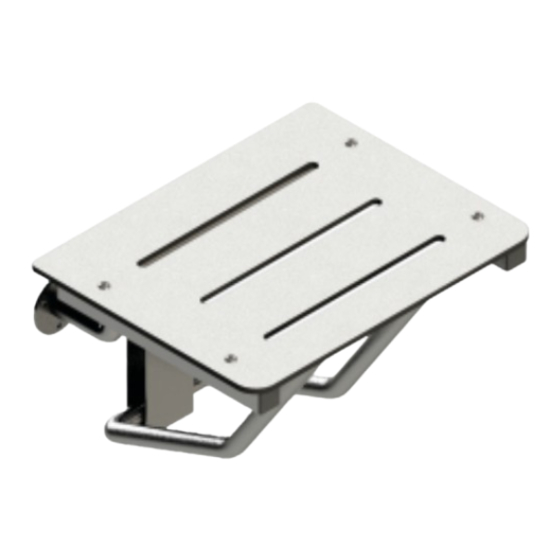

Asiento de Ducha Plegable GM
Folding Seat for Hospital Shower GM
(52) 55 53 33 94 00
Ext. 5913, 5068 y 4815
/ WARNING
Artículos Incluidos en el Producto /
Item Included in the Product
lápiz
kit de fijación
pencil
fixing kit
Instalación en Muro Falso
Drywall Installation
40,1 cm
(15,81")
36,67 cm
(14,43")
18,41 cm
NPT
cumplir con los códigos de construcción locales.
local building codes.
*Medidas Recomendadas
* Recommended Dimensions
MB-2410
para Hospital
(52) 55 53 33 94 21
placa de precaución
caution plate
11,1 cm
(4,37")
23,81 cm
(7,24") (9,37")
