Helvex MB-2417 Installation Manual

Asesoría y Servicio Técnico:
Consultancy and Technical
Service:
servicio.tecnico@helvex.com.mx
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
Hi I'm Fluxy, I'll
help you to install
your product.
Herramientas y Materiales Recomendados /
Recommended Tools and Materials
desarmador taladro con broca
de cruz para concreto de ¼"
Ø
phillips drill with ¼" drill bit
Ø
screwdriver
Instalación en Muro Falso
Drywall Installation
Medidas Recomendadas /
Recommended Dimensions
1
Dimensiones de instalación.
Pared Terminada
Finished Wall
83,8 cm a
91,4 cm
(33" to 36") 76 cm
(29 15/16")
NPT Nivel de Piso Terminado
FLL Finished Floor Level
La altura de montaje de la Barra de Seguridad debe
cumplir con los códigos de construcción locales.
Mounting height of segurity bar must comply with
local building codes.
GUÍA DE INSTALACIÓN
INSTALLATION GUIDE INSTALLATION GUIDE
01800 909 2020
01(55)53339431
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your maximum expectations. The functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, it is Helvex commitment to
the quality, innovation and the environment.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
To reduce the risk of injury or property damage, read all instructions before installing the product. Please
remember to use safety glasses. In construction, installation, alteration, extension and repair, the rules of
constructions must be applied. As result of continuous improvement, the illustration product may change in
appearance.
Esta Guía de Instalación Aplica al Producto en Cualquier Acabado /
This Installation Guide Applies to the Product in any Finishing
taladro con broca para
tornillos de Ø ¼"
concreto de Ø 5/16"
Ø ¼" screws
drill with Ø 5/16" drill bit
Instalación in Muro de Concreto
Masonry Wall Installation
/ Installation dimensions.
13 cm
(5 ")
1/8
26 cm
(10 ")
1/4
0.5 cm
10 cm
(3/16")
(3 ")
15/16
Refacciones Originales:
Original Spare Parts:
refacciones@helvex.com.mx
ADVERTENCIA / WARNING
nivel lápiz
level
pencil
Instalación General en Muro de Concreto /
General Installation in Masonry Wall
Presente la barra a la altura recomendada, nivele y marque
2
los barrenos.
level and mark the holes.
7 cm
(2 ")
3/4
30 cm
(11 ")
13/16
1

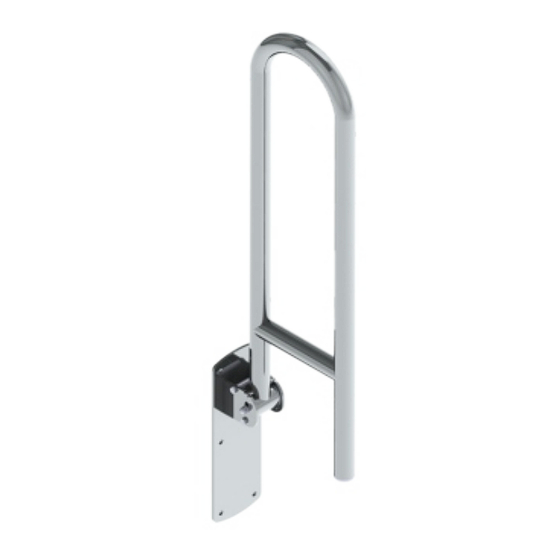

MB-2417
Barra de Seguridad Abatible GM AI /
Fold Bathroom Security Bar GM AI
01 800 890 0594
01 (55) 53 33 94 00
53 33 94 21
Ext. 5068, 5815 y 5913
Artículos Incluidos en el Producto /
Hardware Included in the Product
kit de fijación
fixing kit
Instalación en Muro de Concreto
Masonry Wall Installation
/ Place the seat at the recommended height,
taquete de expansión
de Ø 5/16"
Ø 516/" anchor shield
expansion
83,8cm a
91,4cm
(33" to 36")
